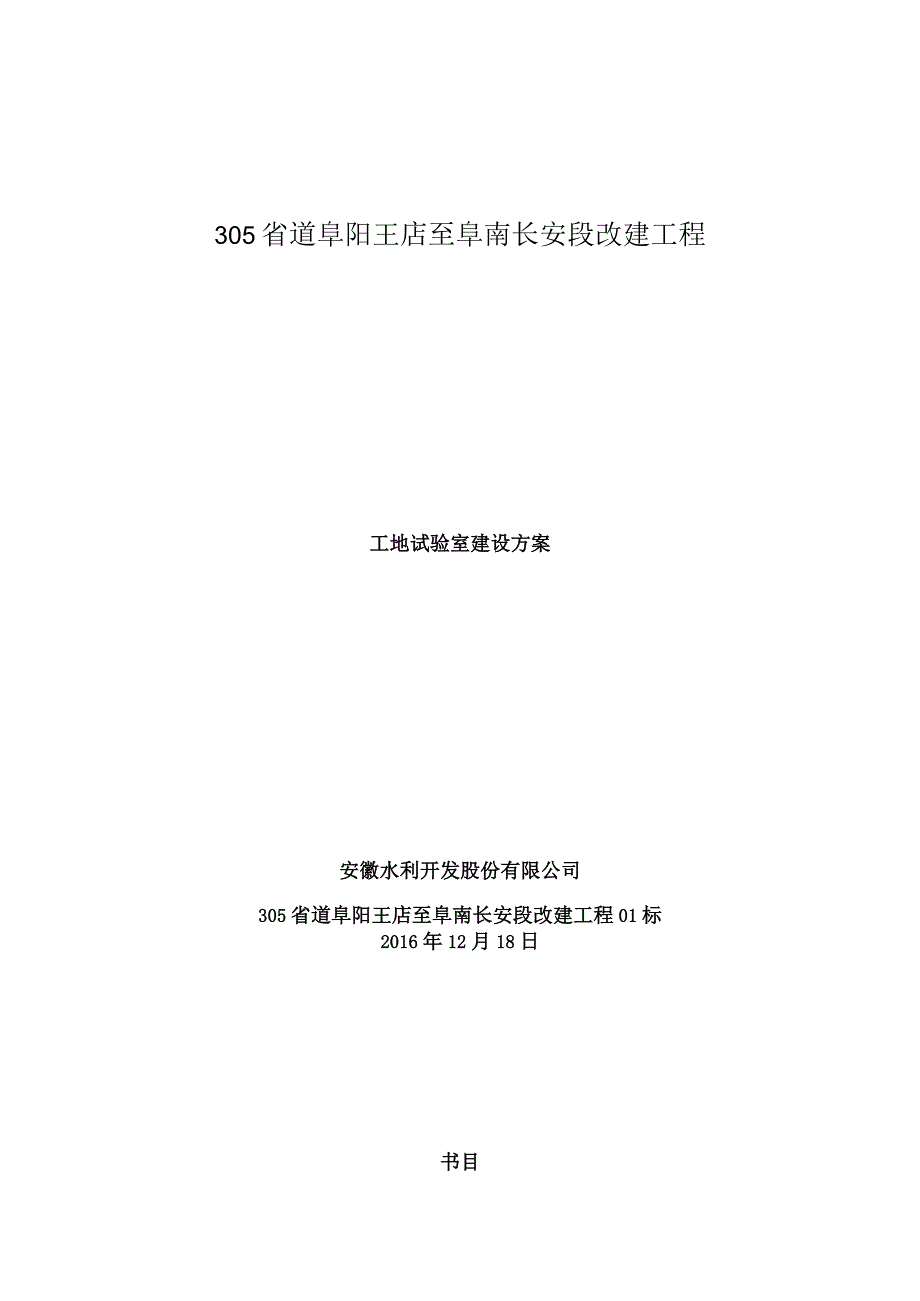

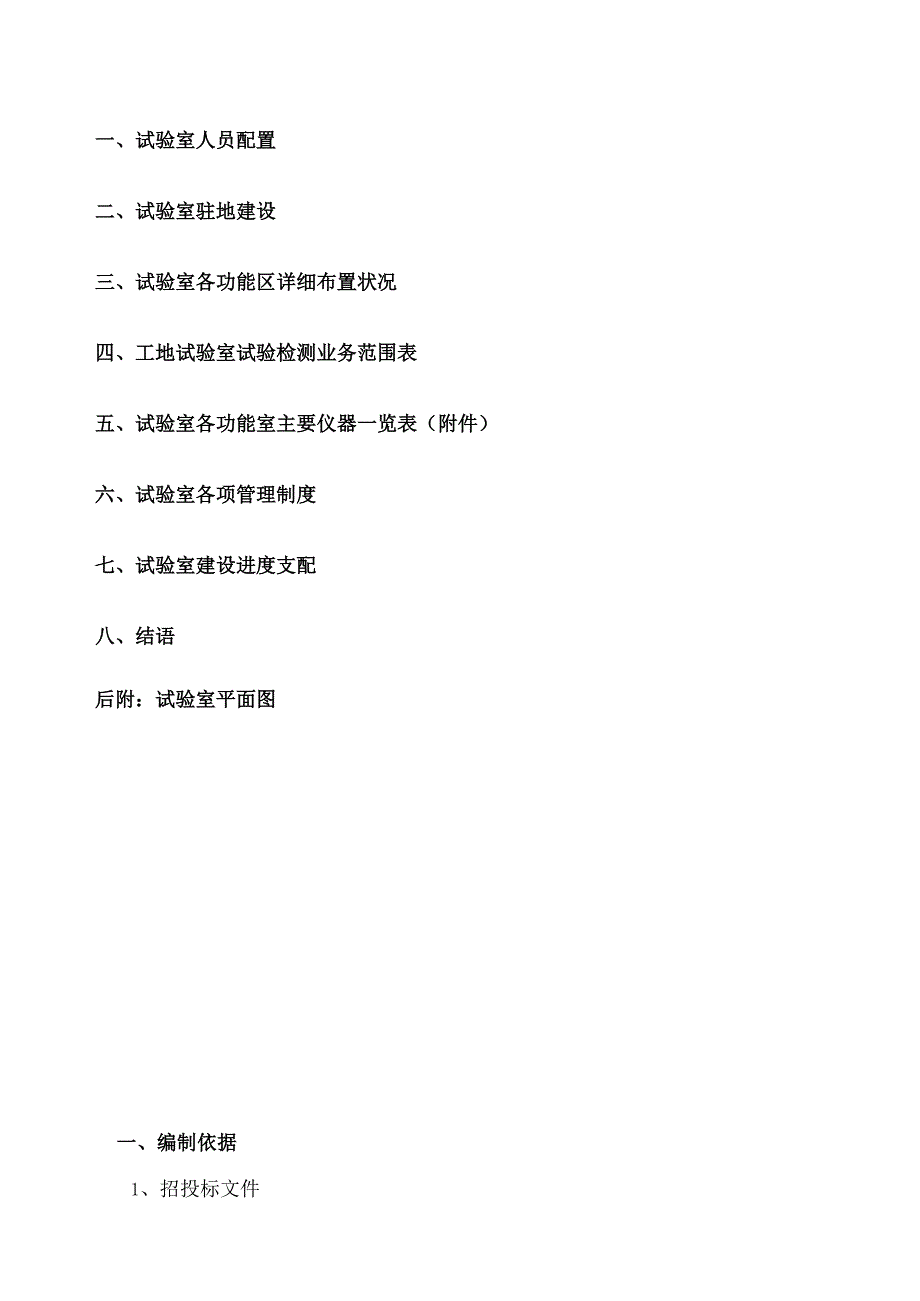

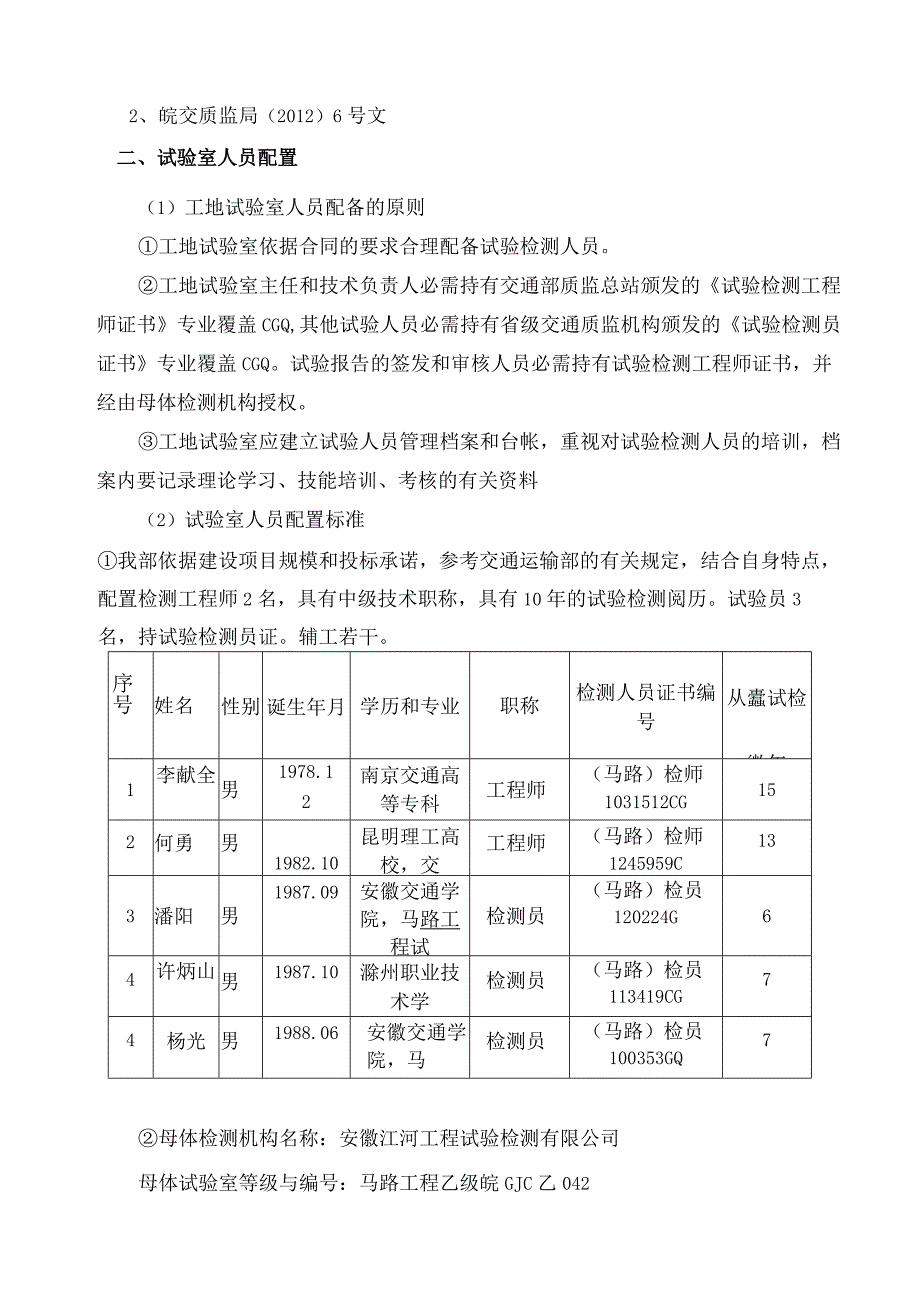

1、305省道阜阳王店至阜南长安段改建工程工地试验室建设方案安徽水利开发股份有限公司305省道阜阳王店至阜南长安段改建工程01标2016年12月18日书目一、试验室人员配置二、试验室驻地建设三、试验室各功能区详细布置状况四、工地试验室试验检测业务范围表五、试验室各功能室主要仪器一览表（附件）六、试验室各项管理制度七、试验室建设进度支配八、结语后附：试验室平面图一、编制依据1、招投标文件2、皖交质监局（2012）6号文二、试验室人员配置（1）工地试验室人员配备的原则工地试验室依据合同的要求合理配备试验检测人员。工地试验室主任和技术负责人必需持有交通部质监总站颁发的试验检测工程师证书专业覆盖CGQ,其
2、他试验人员必需持有省级交通质监机构颁发的试验检测员证书专业覆盖CGQ。试验报告的签发和审核人员必需持有试验检测工程师证书，并经由母体检测机构授权。工地试验室应建立试验人员管理档案和台帐，重视对试验检测人员的培训，档案内要记录理论学习、技能培训、考核的有关资料（2）试验室人员配置标准我部依据建设项目规模和投标承诺，参考交通运输部的有关规定，结合自身特点，配置检测工程师2名，具有中级技术职称，具有10年的试验检测阅历。试验员3名，持试验检测员证。辅工若干。序号姓名性别诞生年月学历和专业职称检测人员证书编号从蠹试检微年1李献全男1978.12南京交通高等专科工程师（马路）检师1031512CG152
3、何勇男1982.10昆明理工高校，交工程师（马路）检师1245959C133潘阳男1987.09安徽交通学院，马路工程试检测员（马路）检员120224G64许炳山男1987.10滁州职业技术学检测员（马路）检员113419CG74杨光男1988.06安徽交通学院，马检测员（马路）检员100353GQ7母体检测机构名称：安徽江河工程试验检测有限公司母体试验室等级与编号：马路工程乙级皖GJC乙042三、试验室驻地建设1、工地试验室选址工地试验室选址由试验室负责人在进场前组织相关人员依据平安和管理要求进行调查，确定选址方案后，报建设单位审查。我项目部依据皖交质监局(2012)6号文，结合本工程施工建
4、设的实际状况，对我部工地试验室进行了合理、有效、标准的规划。交通便利，通信便捷，满意办公、试验操作等标准化要求。(1)平安要求避开取土、弃土场地。避开高压线路与高大树木，与通讯线路保持肯定的距离。办公生活区采纳封闭式管理，有固定的出入口。出入口处设置大门，配备专职保卫人员，制定特地的管理制度。(2)管理要求靠近现场，管理便利，不受施工干扰。交通便利，尽量靠近马路。通信畅通，满意施工单位办公自动化要求。2、工地试验室硬件设施标准(1)工地试验室硬件设施内容工地试验室依据投标文件、合同文件有关承诺，规范用房与场地建设。试验室除了要有便利的交通条件、通电、通水、通电话外，具备信息化办公管理条件。试验
5、室用房面积不少于28511f。试验室用房坚实、平安、耐用，并满意工作要求；办公区和生活区内均应配置必要的消防平安器具，工地试验室应依据危急源配备相应的灭火器和砂箱，合理分布在各功能室外，灭火器悬挂离地肯定高度或置灭火箱。试验室建立平安、卫生管理制度,落实专人维护和保洁；工地试验室各试验场所面积最低要求宜不小于下表所列。工地试验室各试验场所面积最低要求(皖交质监局(2012)6号文)功能区类别授权负责室检测人员室资料室留样室现场检测室土工室集料室水泥室水泥混凝土室沥青室沥青混合料室化学分析室标养室力学室面积要求(m2)105/人2注：(1)各功能区之间必需具有有效隔离措施，避开开展试验时相互干扰
6、。(2)有温、湿度要求的功能区必需安装必要的温、湿度限制设备。(3)工地试验室必需做好必要的平安和环保措施。我部试验室分办公区域与功能室，办公区域包括办公室和档案室。功能室分为养护室、力学室、混凝土室、集料室、水泥室、土工室、留样室、化学分析室、沥青室、沥青混合料室、现场检测室与档案室。试验室总占地面积333.0m2,试验室采纳轻钢结构板房建筑，白色墙面，地面瓷砖铺砌。各功能区具风光积如下：功能授权检测资料留样现场土工集水泥水泥混沥青沥青混化学标养力区类别负责室人员室室室检测室室料室室凝室室合料室分析室室学室面积要求21.62721.621.621.621.621.621.62721.6272
7、1.621.636(m2)合计：333.Oitf(2)做好检测室的合理布局，试验室功能室布局应符合以下原一个试验项目须要运用多个功能室的，功能室之间距离不宜太远。功能室室内设备本着优化试验工作流程、削减人流与物流的交叉、整体摆放和谐美观等原则进行平面布局布置。试验过程产生振动的功能室宜设置在一起，对于安设有精密仪器的试验室应与产生振动、高热仪器的试验室保持肯定间隔，避开相互干扰。设备依据设备运用说明书或试验规程相关要求进行安装。对基础有要求的设备浇筑混凝土基础，在试验室建设时依据布局预留基座，基座顶面应保持水平，设备就位调平后采纳地脚螺栓与基座固定，设备离墙至少保持70CnI距离。对基座有隔振
8、要求的，设独立的混凝土台，并在地面与台座间设橡胶垫。操作台高度应限制在70cm90cm之间，台面宽度为60cm80cm之间，台面宜采纳光滑、耐磨、耐腐蚀的材料。台下可依据操作台结构设置储物隔柜，储物隔柜立面应采纳统一材料遮挡，保持美观。沸煮箱宜用外箱罩住，外箱上接始终径大于8cm的塑料管通向室外；或与其它水泥试验设备分开放置。对有环境条件要求的功能室，配置相应设施，如喷湿装置、温控装置、抽湿装置等。对有环境条件要求的区域应有环境条件要求标识与限入标识。配备至少一个温湿度表，按规定记录仪器运用(运行)和温湿度记录，加强对环境条件的监控。对于空间较大的功能室应在房屋对角位置布设不少于两个温湿度表。
9、各功能室均设置自来水水池，水池布置应适用、美观。水泥试验室、土工室、混凝土试验室等应加设沉淀池，防止污水干脆排出而淤积管道。各功能室电源插头应高出地面100Cm以上，防止冲洗时进水漏电。标准养护室配置全自动温湿设备，室内设置两个温湿度表，悬挂于室内对角位置上。地面上要设置环形水槽，便于室内水排向室外(图A-48)。标准养护室内设置的试件养护架，应具有肯定的刚度条件，分层搁架应镂空处理，保证试块养生效果，每个养护架用大写英文字母编号，试块登记出入库记录台帐(图A-49)。资料室应配备专用金属柜，应具备防潮、通风条件。(3)试验工作环境应符合下列要求对水泥、混凝土、砂浆等试验在成型、制作、养护时的
10、环境条件应依据现行有效的标准规范要求严格限制。相邻区域的工作不相容时实行有效的隔离措施。检测过程中运用的消耗材料和物质的存储对环境条件有要求时，应有措施保证予以满意，避开材料和物质的损坏或变质。(4)办公自动化要求配备必要的信息化硬件(计算机、打印机、复印机、扫描仪、照相机等办公设备)，具备网络通信条件，以满意施工信息收集、整理、传送的要求。3、工地试验室外观和内部装修(1)工地试验室外观和内部装修。我部采纳彩钢瓦搭建，设有钢骨架，设置风缆，以保证试验环境的稳定和平安。(2)室内铺设地石专，水电线路布设合理，室内布设整体大方、简洁。4、试验室标示标牌工地试验室在醒目位置，悬挂工地试验室备案证书
11、、授权托付书、岗位操作规程、试验人员公示牌、试验人员职责、试验流程图、试验检测形象进度图等。试验区域、有毒有害气体存放处所设立禁止、指令标记O消防设施存放处所设立提示标记，废旧物品存放区设置明示标记。试验规章制度与操作规程全部必需上墙。宣扬栏和责任公示栏:工地试验室应重视宣扬工作，在试验室用房的外墙或合适位置设置宣扬栏，内容可为工程典型图片、试验室母体资质证书、人员或单位获奖状况、项目办重要通知、近期工作动态、工艺试验或科研试验的图片、现场检测的图片等。工作服和胸卡:工地试验室的人员在进行试验操作时宜统一穿着工作服，佩戴胸卡。胸卡内容：备案人员姓名、照片、工作岗位、证书编号。5、内部管理制度、
12、管理要求5.1工地试验室应建立以下几项基本制度(1)工地试验室建立试验人员仔细学习质量手册、程序文件和作业指导书(由母体机构颁发或授权编制)制度。(2)工地试验室人员管理制度，应包括工作守则、人员岗位职责(含试验室主任或母体机构授权负责人、技术负责人、检测工程师、检测员、资料管理员、设备管理员、样品管理员等岗位)、培训制度、技能考核制度等。(3)仪器设备管理制度(含设备检校、运用与修理保养)，应包括设备检定与校准、标识、维护保养、期间核查等要求。(4)取样、留样要求和样品管理制度，应包括工地试验室对样品的代表性、有效性、完整性进行管理，明确编号规则、样品标签的格式，以与样品流转、留存的爱护措施
13、。(5)试验检测工作程序，至少包括抽样工作程序、室内试验工作程序、不合格结果上报程序、现场检测程序、试验报告出具程序、文件归档程序、设备检定校准程序等。(6)试验检测报告审核、签发管理制度(含分析与档案管理)。至少包括报告审核流程、审核人员考核规定等。(7)试验室平安和卫生管理制度，应包括试验室危急源管理、危急品运用与管理、环境卫生管理等要求。(8)试验室廉政制度等，应包括廉政教化、监督考核等要求。5.2管理要求(1)试验样品管理要求样品的管理和标识。工地试验室自行抽取或接收有关部门的样品均应受控，工地试验室对样品的代表性、有效性、完整性进行检查，并进行唯一性的编号。试验室内设特地的样品架来摆
14、放流转的样品。样品分类存放，样品标签要信息齐全清晰。实行有效措施确保样品在试验室流转过程中不变质、不发生性能改变。样品如遇意外损坏或丢失，应在原始记录中说明，并向试验负责人与时报告，以实行有效的补救措施。样品留存管理。试验检测完毕的样品应与时通知样品管理人员取回并放入样品已检区保管，样品依据规范、建设主管单位的有关要求进行留存，至少应在样品封存单上填写样品编号、样品名称、样品规格、生产厂家、施工单位、封存人、封存日期、封存期限。(2)试验与检测管理要求工地试验室应当严格遵循独立、客观、与时、精确的工作原则，依据现行有效的国家或行业标准、规范和规程开展工地试验检测工作。详细要加强试验检测的复核制，试验样品的各试验项目必需至少有两人同时共同进行试验，运用的测量和检测设备应有检定或校准合格证，并且其精度等级符合有关标准的规定，
