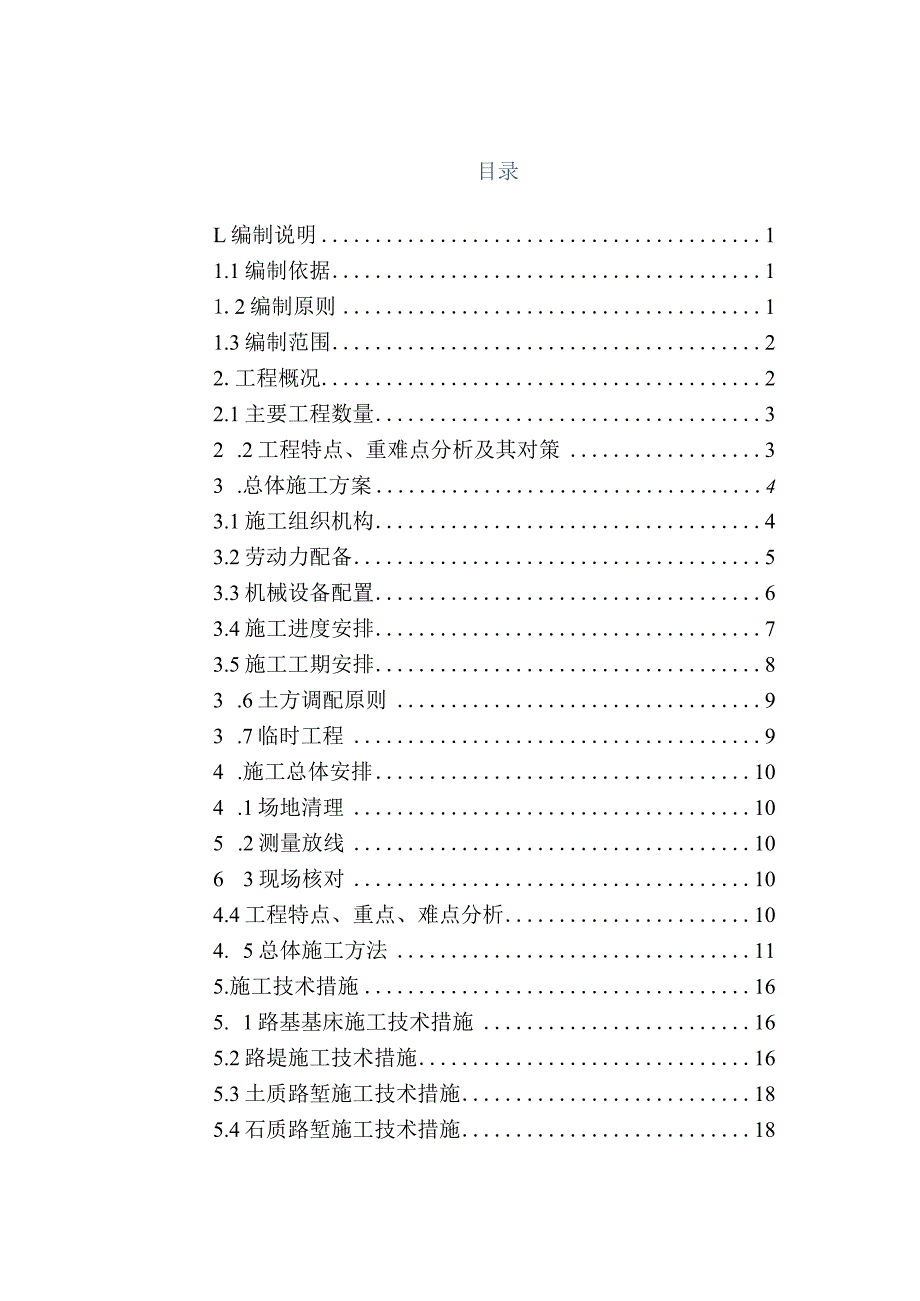

1、目录L编制说明11.1编制依据11.2编制原则11.3编制范围22.工程概况22.1主要工程数量32 .2工程特点、重难点分析及其对策33 .总体施工方案43.1施工组织机构43.2劳动力配备53.3机械设备配置63.4施工进度安排73.5施工工期安排83 .6土方调配原则93 .7临时工程94 .施工总体安排104 .1场地清理105 .2测量放线106 3现场核对104.4工程特点、重点、难点分析104. 5总体施工方法115.施工技术措施165. 1路基基床施工技术措施165.2路堤施工技术措施165.3土质路堑施工技术措施185.4石质路堑施工技术措施185.5路基沉降观测技术措施19

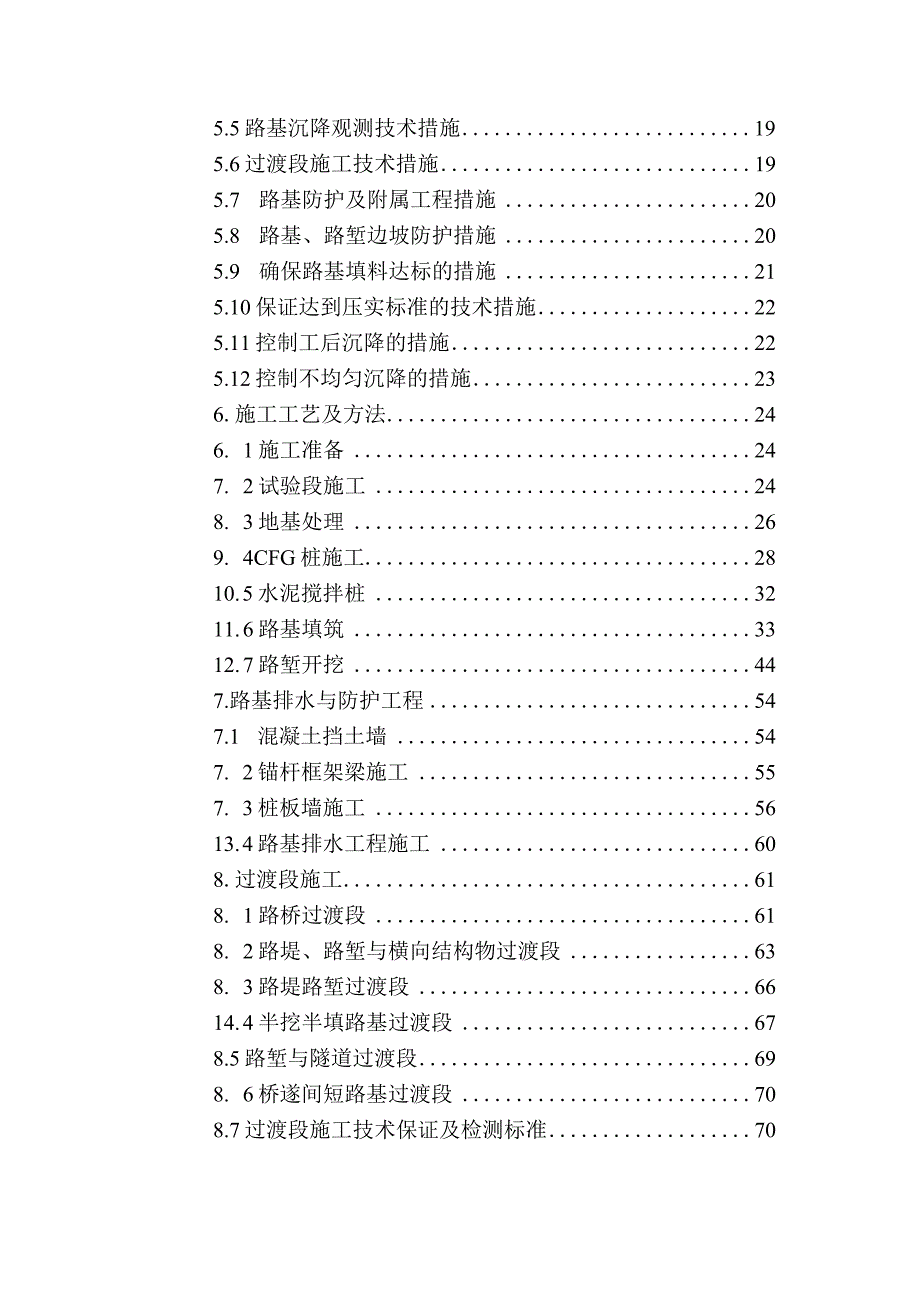

2、5.6过渡段施工技术措施195.7 路基防护及附属工程措施205.8 路基、路堑边坡防护措施205.9 确保路基填料达标的措施215.10保证达到压实标准的技术措施225.11控制工后沉降的措施225.12控制不均匀沉降的措施236.施工工艺及方法246. 1施工准备247. 2试验段施工248. 3地基处理269. 4CFG桩施工2810. 5水泥搅拌桩3211. 6路基填筑3312. 7路堑开挖447.路基排水与防护工程547.1 混凝土挡土墙547. 2锚杆框架梁施工557. 3桩板墙施工5613. 4路基排水工程施工608.过渡段施工618. 1路桥过渡段618. 2路堤、路堑与横向结

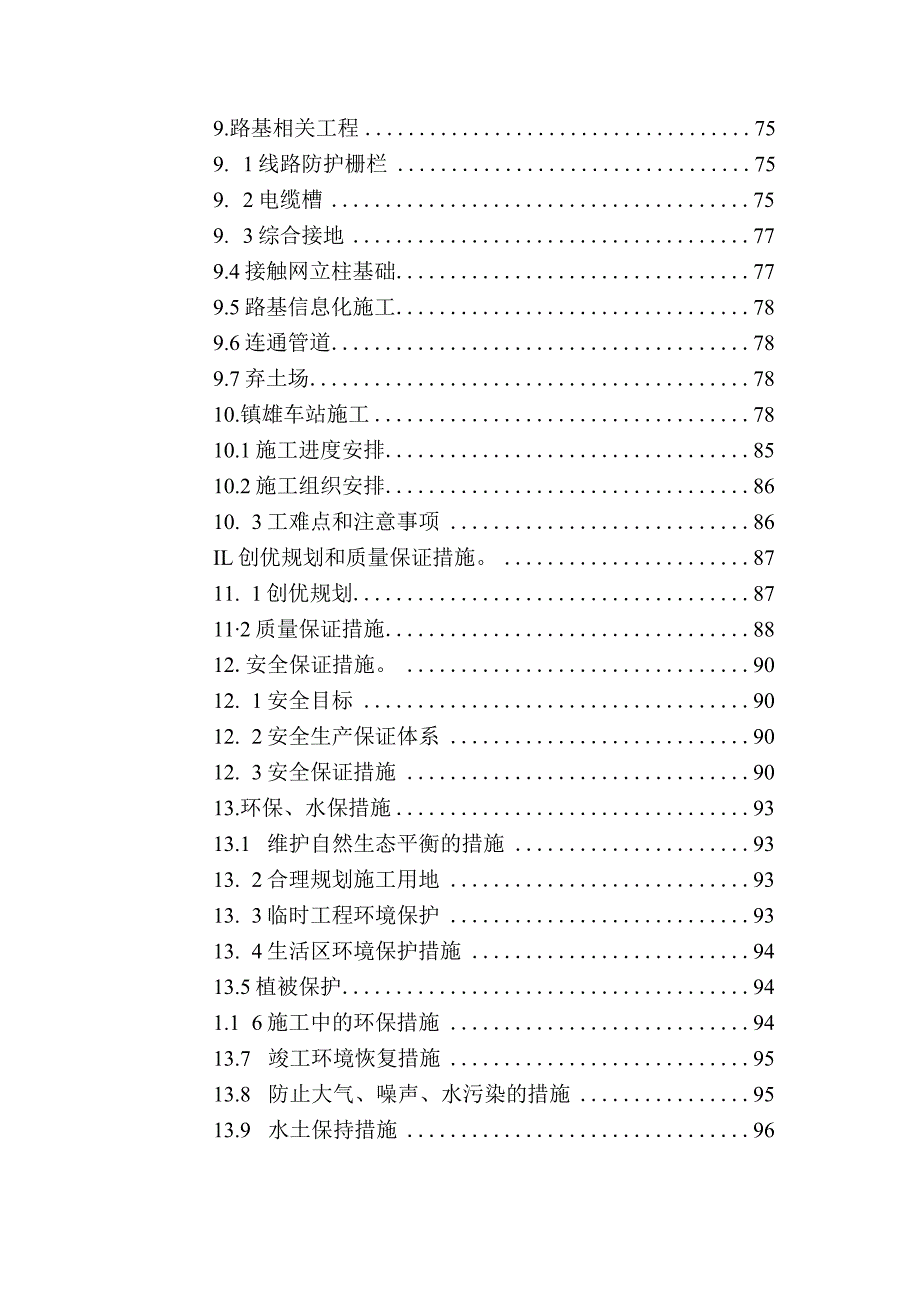

3、构物过渡段638. 3路堤路堑过渡段6614. 4半挖半填路基过渡段678.5路堑与隧道过渡段698. 6桥遂间短路基过渡段708.7过渡段施工技术保证及检测标准709.路基相关工程759. 1线路防护栅栏759. 2电缆槽759. 3综合接地779.4接触网立柱基础779.5路基信息化施工789.6连通管道789.7弃土场7810.镇雄车站施工7810.1施工进度安排8510.2施工组织安排8610. 3工难点和注意事项86IL创优规划和质量保证措施。8711. 1创优规划87112质量保证措施8812.安全保证措施。9012. 1安全目标9012. 2安全生产保证体系9012. 3安全保证
4、措施9013.环保、水保措施9313.1 维护自然生态平衡的措施9313. 2合理规划施工用地9313. 3临时工程环境保护9313. 4生活区环境保护措施9413.5植被保护941.1 6施工中的环保措施9413.7 竣工环境恢复措施9513.8 防止大气、噪声、水污染的措施9513.9 水土保持措施96路基工程施工组织设计1.编制说明1.1 编制依据1 .有关合同的文件2 .镇雄车站施工图、站场路基工点设计图、区间路基设计图3 .铁道部相关设计规范、施工指南以及验收标准；4 .成贵高铁CGZQSGTl标设计施工交底文件及相关资料文件；5 .公司近年来铁路、高速公路等类似施工经验、施工工法、
5、科技成果。6 .对现场实地考察所获得的铁路现状、交通条件、现有施工情况及其他一些设施的相关资料和数据；7 .我部为完成本单位工程拟投入的专业施工人员及管理人员、机械设备情况。1.2 编制原则1 .切实遵守落实招、投标文件，承包合同，设计图纸中的内容。把承包合同中有关安全、质量、环保、工期、文明施工等方面的规定在施工组织设计和施工中得到落实；2 .坚持“安全第一，预防为主”的指导思想，结合本段路基工程特点，制定积极有效的安全管理，技术组织措施，确保人身安全和工程施工安全。3 .坚持“百年大计，质量第一”的方针，制定完善的工程质量管理制度，建立质量保证组织体系，针对本段工程特点和质量目标的要求，加
6、强过程控制，从各个环节上保证工程质量目标的实现。4 .根据施工总工期的安排和分阶段节点工期要求，利用网络技术优化工期安排和资源配置，突出关键工序，统筹组织，超前计划，合理安排工序衔接。5 .高度重视文明施工和环境保护工作，珍惜、合理利用土地。6 .采用先进的施工技术，坚持专业化作业与系统管理相结合，科学安排各项施工程序，通过建立先进的项目信息管理系统，实现施工组织的连续、均衡、紧凑、高效。7 .按照生产组织工厂化、工序控制专业化、现场作业机械化、过程控制信息化的思路组织施工。1.3 编制范围编制范围为：DK319+575.15D3K321+668范围的路基工程。工程内容包括：清表、路基基底处理
7、、路堤填筑、路堑土石方开挖、锚固桩、路隧过渡段、镇雄车站、路涵过渡段及路基附属、沉降观测等内容。2 .工程概况DK319+575.15D3K321+668段路基工程，DK321500.394=D3K321+500（长链0.394m）全长2.092km。位于云南省镇雄县以勒镇境内，始于姚家坪隧道出口，止于庙梗隧道入口。本段路基设计为路堑和路堤、结构物过渡段。基床底层填筑A、B组填料；基床以下填筑A、B组填料；路堤挖除膨胀土、松软土及黏土地段换填A、B组料；路堑挖除风化松动土地段换填A、B组料；边坡防护采用锚杆框架梁、撒草籽间植灌木护坡等形式进行防护。DK319+575.15D3K321+668施
8、工区，沿线经过云贵高原，呈东南走向，海拔高程15001600m,总体为西北低东南渐高的趋势。地势较为平坦，大部分为旱地、耕地及部分林地。该标段地面横坡平缓，地形起伏较小，表层覆盖松软土、软土、膨胀土，下伏白云岩，局部含白云质灰岩，灰质白云岩，偶夹页岩，局部含石膏及岩岩。特殊岩土为人工填土、软土、松软土、黏土（弱膨胀土）。沿线气候从亚热带温热湿润气候以及亚热带湿润季风气候逐渐过渡为亚热带季风性湿润气候。年平均气温11.3,极端最高气温36.2,极端最低气温-7,年平均降雨量为923.6mm,年最大积雪深度12cm。对段内地表水及地下水分析，部分地下水对碎侵蚀等级为H2。地震动峰值加速度值为0.0
9、5g。地震动反应谱特征周期值，全线均为0.35s。2.1 主要工程数量路基土石方：填方298034立方，挖土方526500立方,挖石方42790立方。路基加固：碎石垫层53678立方，土工格栅186189平米，级配碎石25052立方,基底挖除换填A、B组填料29765立方,混凝土坛工2597立方,CFG桩117312延米,水泥搅拌桩339669延米，板桩结构培工19852立方。2.2 工程特点、重难点分析及其对策2.2.1 施工工期紧张受季节性气候的影响，雨季明显，集中在4-7月，有效施工期较短，工期紧张。2.2.2 施工设计标准高。本标为无咋轨道设计，按一次性铺设跨区间无缝线路，远期时速25
10、0kmh,按客运专线标准施工，对施工工艺、质量控制提出了较高要求。223各专业接口多，组织协调复杂。本段工程集路基、桥涵、旅客地道、轨道、部分站后相关工程于一体，各专业接口工程方案的选定和方案的实施将是整体工程施工组织的重点，必须高度重视。2.2.4 软基处理工作量大施工时间紧，施工组织难度大。软土路基处理为水泥搅拌桩和CFG桩两种形式，工作量分别约为339669m和117312m。考虑路基土石方填筑问题，施工组织难度大。2.2.5 工程重难点分析及其对策措施工程重难点及施工主要对策见下表2-4-1o表2-4-1工程重难点及施工主要对策表项目工程重、难点主要工程措施路基工后沉降控制：i般地段不
11、应大于150m,桥台台全面系统研究本段地基条件，对其中地质条件资料不全或较特殊的地段，将加密勘测和扩大勘测范围，全面掌握地基的物理力学指标及其变化，为地基工后沉降分析提供依据。采取水泥搅拌桩及CGF桩等地基加固处理方案减少地基总沉降。软土尾过渡段路基加强软土路堤沉降变形监测。观测断面在地形地质条件变化较大时和过渡段路基工后沉降不应大于80mm,沉降速率不大于40mmy适当加密，以路堤中心沉降观测为重点，其他包括路基面沉降观测、边桩位移观测等。(4)路堤施工期间，在各观测断面，进行填筑-时间-沉降观测，根据沉降和侧向变形的沉降速率指导路堤填筑施工，若沉降和变形速率过大，则调整路堤填土速率。利用工
12、后观测资料预测路基最终沉降测。3 .总体施工方案3.2 施工组织机构按照精干、高效，扁平化管理的原则，项目部根据任务量、工程艰巨程度设置工区，工区下设分工区，分工区下设作业架子队。架子队设队长、技术负责人，配置技术、质量、安全、试验、材料、领工员、工班长等架子队主要组成人员，架子队主要组成人员由我公司正式职工担任，并具有相应的作业技能。施工现场所有劳务作业人员均纳入架子队统一集中管理，由架子队按照施工组织安排统筹劳务作业任务。班组作业人员在领工员和工班长的带领下进行作业，每个工序和作业面有领工员、技术员、安全员跟班作业。实行架子队技术交底制度，技术负责人就工程作业工序和环节向领工员、工班长进行
13、书面技术交底，书面技术交底资料归类存档备查。领工员、工班长在实施作业前对班组作业人员进行工作和安全交底。施工组织机构见图3TT图3T-1施工组织机构图3.3 劳动力配备劳动力配置表见表3-l-3o表3-1-3劳动力配置表工种数量工种数量工种数量队长1测量工5混凝土工12技术负责人3机械司机8砌石工4技术员10汽车司机30起重工5安全员4爆破工5修理工4质量员4风枪工40防水工5试验员6焊工8架子工12材料员2模板工10电工2领工员2钢筋工10普工120调度员1木工4工班长63.4 机械设备配置结合本工程和工期要求，按照施工组织设计中确定的施工方法、施工机具、设备的要求，组织施工机具按计划、按期
14、进场，确保工程施工顺利进行。进场机械设备应保持较高的完好率，并按规定定期保养。主要机械设备见表表3-1-4主要施工机械设备表序号设备名称规格型号数量备注1挖掘机CAT320D82推土机T20023装载机ZL50C24振动压路机YZTl825振动压路机YZT2526自卸车25T267平地机PY18028CFG桩钻机109水泥搅拌桩机GZ.T-6001010混凝土输送车Sm3411空气压缩机WJL3.5-20/81012电焊机BX1-500413电焊机AX-400414钢筋切断机CQ-40215钢筋弯曲机GW6-40216钢筋调直机GT3-122序号设备名称规格型号数量备注17卷扬机JM-52018吊车25T219柴油发电机50KW120砂浆搅拌机JS500
