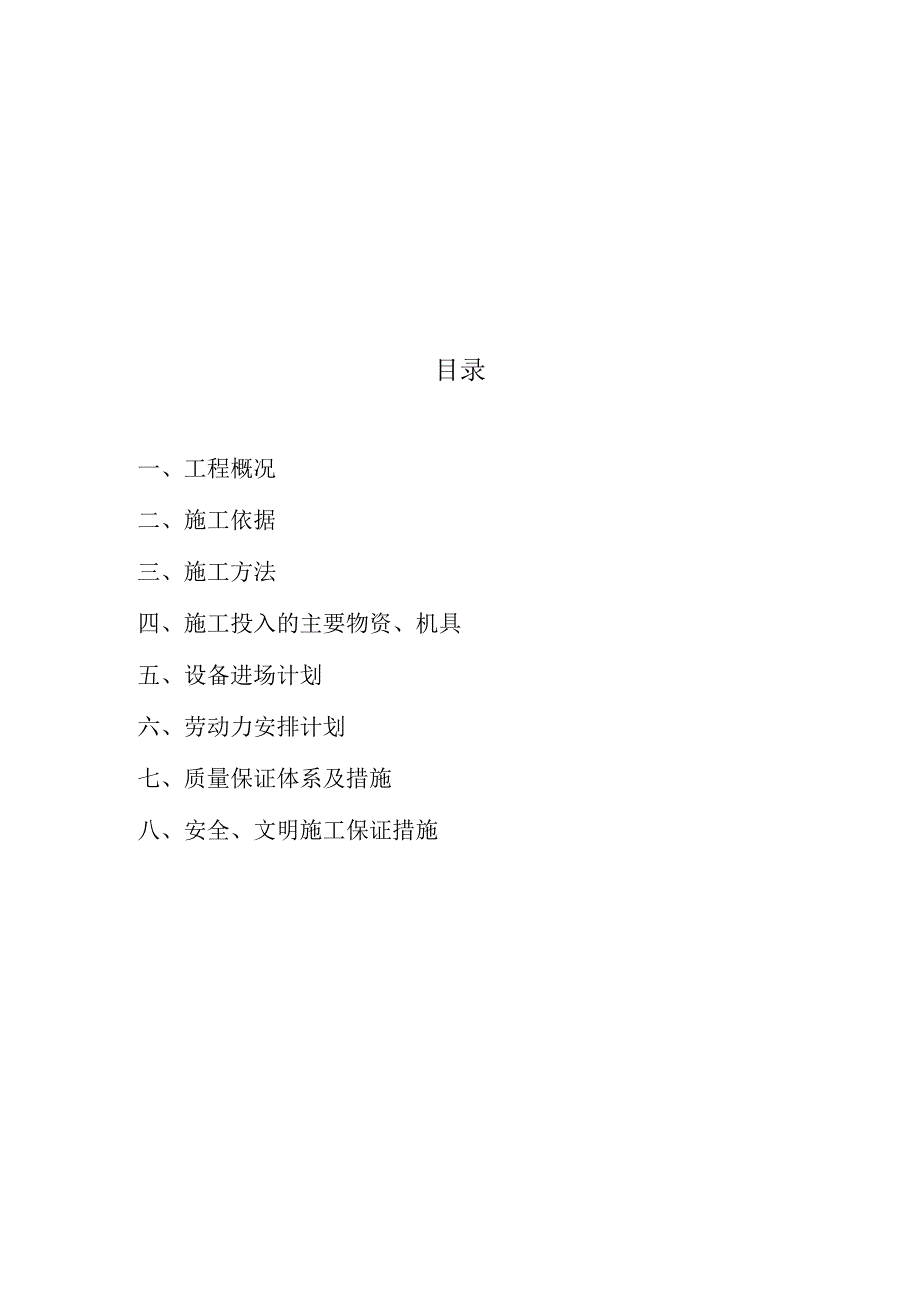

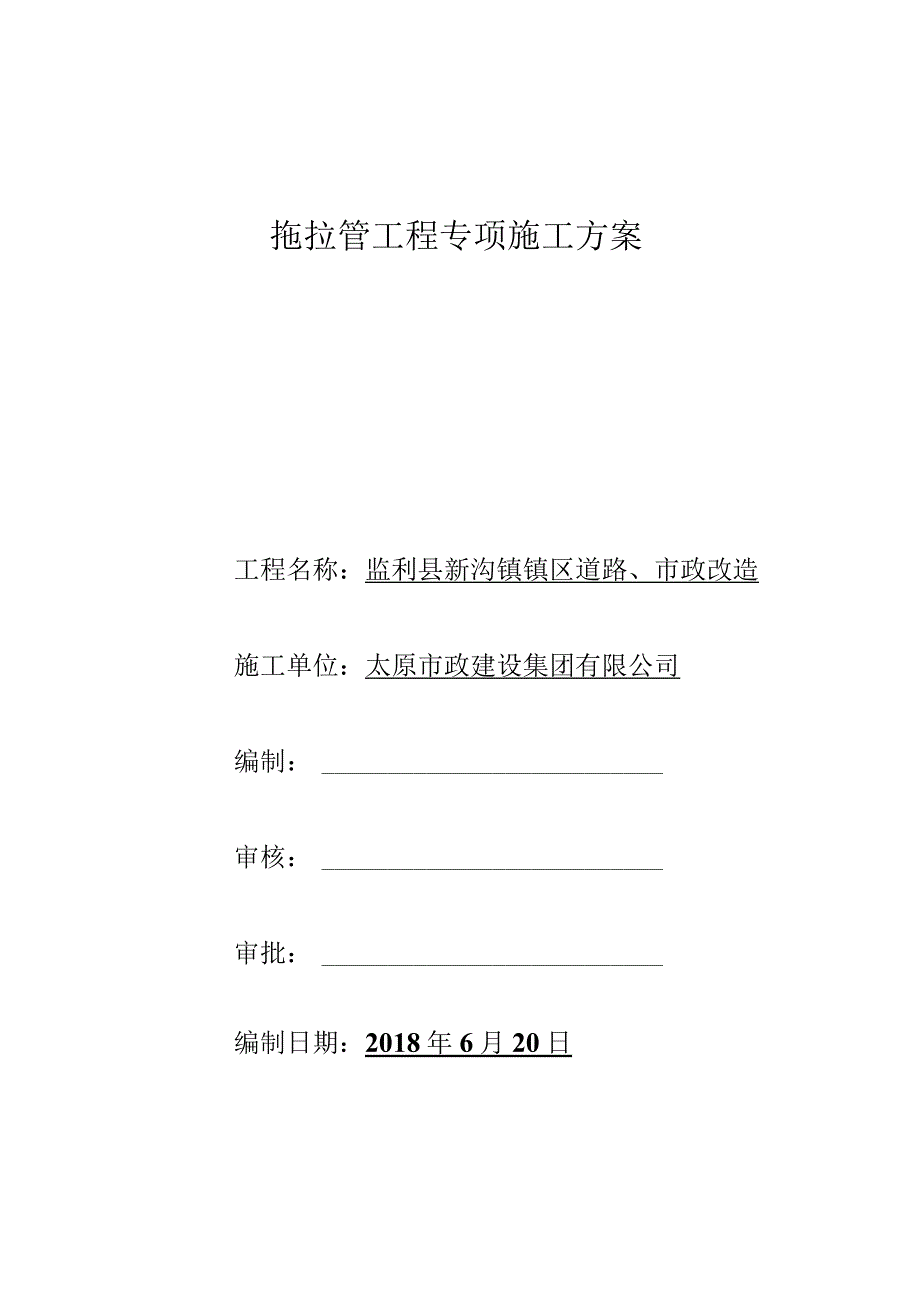

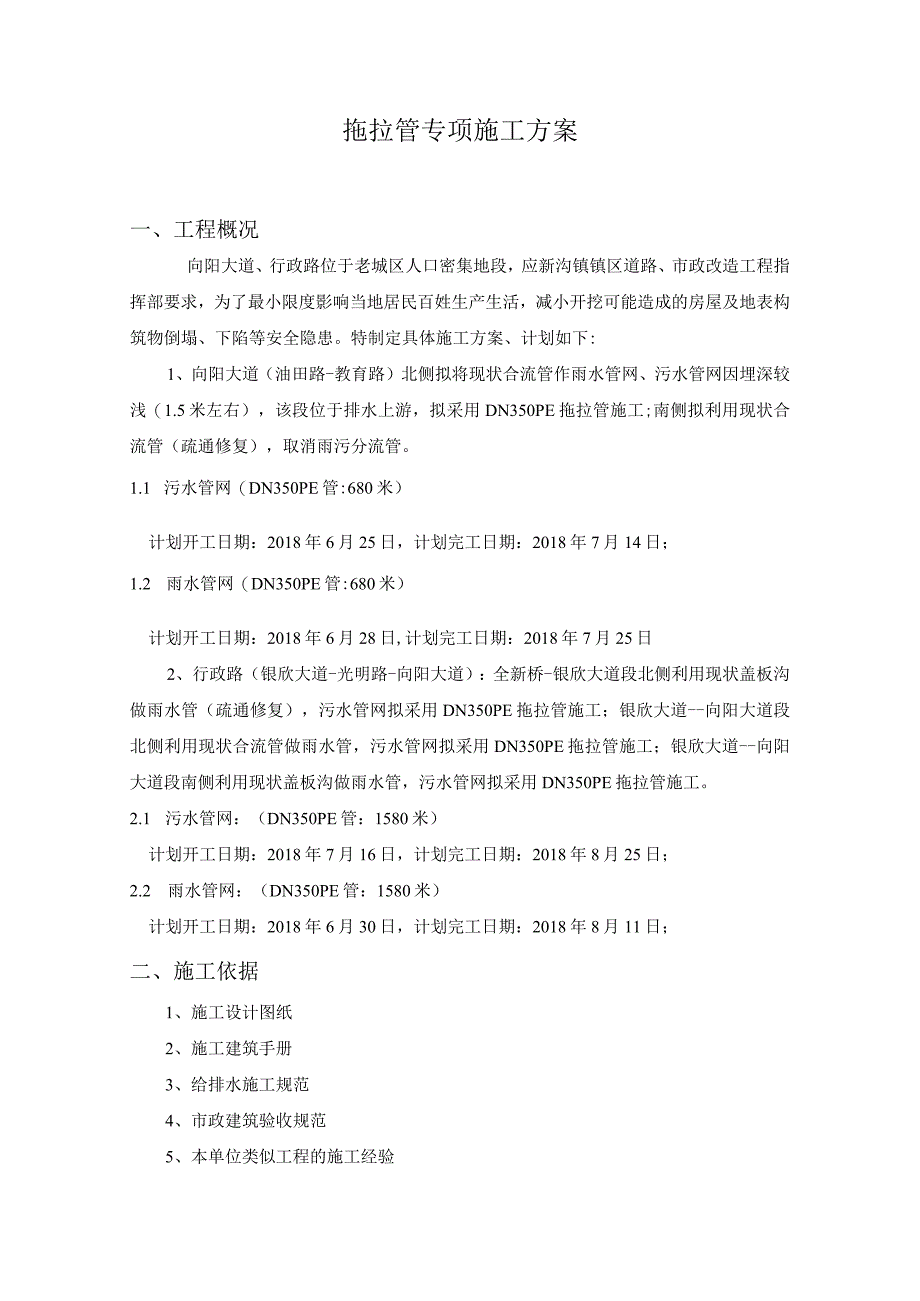

1、拖拉管工程专项施工方案工程名称：监利县新沟镇镇区道路、市政改造施工单位：太原市政建设集团有限公司编制：审核：审批：编制日期：2018年6月20日目录一、工程概况二、施工依据三、施工方法四、施工投入的主要物资、机具五、设备进场计划六、劳动力安排计划七、质量保证体系及措施八、安全、文明施工保证措施拖拉管专项施工方案一、工程概况向阳大道、行政路位于老城区人口密集地段，应新沟镇镇区道路、市政改造工程指挥部要求，为了最小限度影响当地居民百姓生产生活，减小开挖可能造成的房屋及地表构筑物倒塌、下陷等安全隐患。特制定具体施工方案、计划如下:1、向阳大道（油田路-教育路）北侧拟将现状合流管作雨水管网、污水管网因
2、埋深较浅（1.5米左右），该段位于排水上游，拟采用DN350PE拖拉管施工;南侧拟利用现状合流管（疏通修复），取消雨污分流管。1.1 污水管网（DN350PE管:680米）计划开工日期：2018年6月25日，计划完工日期：2018年7月14日；1.2 雨水管网（DN350PE管:680米）计划开工日期：2018年6月28日,计划完工日期：2018年7月25日2、行政路（银欣大道-光明路-向阳大道）：全新桥-银欣大道段北侧利用现状盖板沟做雨水管（疏通修复），污水管网拟采用DN350PE拖拉管施工；银欣大道-向阳大道段北侧利用现状合流管做雨水管，污水管网拟采用DN350PE拖拉管施工；银欣大道-向
3、阳大道段南侧利用现状盖板沟做雨水管，污水管网拟采用DN350PE拖拉管施工。2.1 污水管网：（DN350PE管：1580米）计划开工日期：2018年7月16日，计划完工日期：2018年8月25日；2.2 雨水管网：（DN350PE管：1580米）计划开工日期：2018年6月30日，计划完工日期：2018年8月11日；二、施工依据1、施工设计图纸2、施工建筑手册3、给排水施工规范4、市政建筑验收规范5、本单位类似工程的施工经验三、施工方法1、PE排污管材简介：、该产品采用PE边角料，辅之增塑剂（ACR、CPE、K76）,稳定润滑剂，科学搭配挤出成型PE管材、内壁光滑，输液量大，运行耗能低，不易
4、堵塞。、材质经过几次高温造粒，然后成型，对水和环境无污染。、管材具备良好的耐腐蚀性，不易氧化，不导电。管道辅设时不需做任何防腐处理，使用寿命长达30年以上。、质量轻，运输方便，施工强度低，速度快，明显降低施工费用，该管材密度仅为铸铁管的1/5,是混凝土管的1/3。、维修方面，维护费用低。2、非开挖定向引进：定向钻牵引施工又称导向钻进施工，是非开挖敷设地下管线技术的一种，其主要工艺流程为：施工准备一导向孔施工一反拉扩孔、成孔一牵引管道一砌检查井T验收一清场。、管道检查管道内壁光滑平整，管身没有裂缝，管口无破损、裂口或变形等缺陷。管道的端面应平整（与管的轴线垂直），轴向不得有明显的弯曲，管道插口外
5、径、承口内径的尺寸及圆度应满足要求O管材内压强度及刚度应满足设计要求。、导向孔轨迹设计弧形导向孔轨迹由两部分组成：造斜段和直线段。造斜段是钻杆进入敷管深度的过渡段，直线段是管道穿越障碍物的敷设段。导向孔轨迹的形态取决于穿越起点（/点）、穿越终点（4点）、敷管深度（力、造斜段曲率半径（R、依等参数，其中必由钻杆最小曲率半径（用）和敷管深度（/1）决定，根据经验lOOO（d为钻杆直径，5Omm）;后由所敷管的弯曲半径决定。、分段牵引施工要点：工程中一次牵引敷设管线最大长度为按实际地形而定，但不得超过设计规范要求，当敷设长度过大或受场地等外界因素影响时牵引机械不足以一次完成拖管工作，这时需要采取分段
6、牵引施工（见图2）OAB段的导向孔打通以后先用E200的回扩头回扩一次，然后把回扩头推至力8段中点O;在。点挖坑（2m4m6m）,换上钻头沿曲线钻进至材点出土，顺次回扩拖管，完成AO段管道的敷设；后退23m以点火作为入土点沿曲线钻进至。点（确保达到预定深度），然后换上回扩头顺着原孔推至尸点出土，顺次回扩拖管，完成殿管道的敷设。检查井（回扩和回、工作坑施工：每段牵引需要挖掘2个工作坑，即入口工作坑和出口工作坑，均采用机械挖掘、密扣钢板桩支护。入口工作坑用于检测钻杆的钻进角度和旋转扭动等工作状态，一般在钻机前面610m处挖掘，尺寸为3.5mX3.5m,挖深由地面渐变到预定深度。施工工序为：破除路面
7、一打钢板桩支护一挖土一清运余泥一工作坑围蔽。要注意的是人工挖泥过程不要损坏人行道下的管线。出口工作坑是回拖时提供排水管入洞的工作坑，其尺寸和施工方法与入口工作坑相同。、钻进技术方案：导向钻机的主要部件有轮式钻机、操作系统、动力站、液压系统、钻头、钻杆等，按照安装使用规范进行安装。钻机运到现场后须先锚固稳定，并根据预先设计的钻机倾斜角进行调整，依靠钻机动力将锚杆打入土中，使后支承和前底座锚与地层固结稳定。钻杆轨迹的第一段是造斜段，控制钻杆的入射角度和钻头斜面的方向，缓慢给进而不旋转钻头，就能使钻头按设计的造斜段钻进。钻头到达造斜段完成处后便进行排水管流水段（即力殖线段）的钻进：旋转钻头并提供给进
8、力，钻头就能沿水平直线钻进。钻头上装有带信号发射功能的探测仪器在钻进过程中通过地面接收仪器接收探头发出的信号，经译码后便可获知钻头深度、顶角、工具面向角、探头温度等参数，根据所接收的数据调整钻头操作参数，使钻进按照流水线标高路线前进，到达出口工作坑后完成钻孔工序。钻进操作的注意事项、钻杆的上、下接头应对正边缓慢给进动力边慢转上扣不得拧得过紧。、不允许使用弯曲和有伤的钻杆。、钻进速度不宜过快，应根据地层条件合理调定给进力。、造斜顶进时，每次顶进尺度控制在0.5m左右为好，曲线要缓。、钻杆内不得进脏物，以免堵塞钻头喷嘴。、当机油压力报警指示灯亮时说明油压不正常，要进行检查。、当机油堵塞报警指示灯亮
9、时要更换机油滤芯。、改变水泵排量时先摘开离合器，不得带速换档。、在水泵较长时间不工作的情况下应将其变速箱挂空档，然后合上离合器，以保护分离轴承。、按规范开动钻机后不要马上用全负荷钻进，而应先进行试运转，待确定各部分运转正常后方可开始钻进。钻头位置监测钻机配有一手持步履跟踪式导向仪，用以确定钻头位置及各项数据，监测钻头是否偏离设计轨迹。在造斜段钻头每钻进10cm就测一次钻头的位置，在平敷段则每隔20Cnl监测一次。如果发现偏离轨道，就通过调整钻头斜面的方向进行纠偏，但纠偏不能太急（应该在几根钻杆长度内完成纠偏），也不要过度。（6）、回拉扩孔：钻头到达出口工作坑后钻进工作完成，但是孔径还没有达到敷
10、设要求，因此需要采取多次扩径，直至扩孔到预定孔径。具体操作为：卸下钻头，在钻杆尾端连接回扩头，开动钻机旋转、回拉扩头进行扩孔。回拉过程中须不断加接钻杆（始终保持钻杆不能没入孔洞中），扩头回拉到达接驳坑后卸下的回扩头，再在出口工作坑的钻杆尾端接上大一号的回扩头，如此扩孔到预定孔径。在钻杆回拉扩孔过程中，需通过钻杆注入膨润土浆，以减少摩擦，降低回转扭矩和回拉阻力，同时膨润土浆还有固壁、防止孔洞塌方和冷却钻头的作用。旋转回扩头切削下来的泥土与膨润土浆混合形成泥浆后流到出口工作坑的集浆坑里，实现了将土排出的目的。集浆坑里设泥浆泵，用以把泥浆抽到泥浆池。、回拉敷设管道：成功扩孔到预定孔径后便可回拉敷设管
11、道，在回拉前要进行管道的接连，即用热熔法将PVC管连接成与成孔长度相当的管道之后，将管道与扩孔器相连，经回拉将管道牵引进孔洞内、土方、泥浆工程：本次工程中泥浆运用较多，按照现场施工条件和江苏省关于环境保护的有关精神文江，我公司将采取积极有效的措施（如砌筑泥浆池等），在施工过程中使泥浆不外流，不影响环境。对于在施工过程中需要对土方进行处理时我公司将对处理处对原地面进行一次全面实地测量，确定填挖深度。保证填土厚度控制在松土30cm,压实厚20CIn左右。一般土方处理过程如下：测量基准标高样桩一机械推平一人工整理，首先由测量组人员根据水准点测放出平整要求标高，并设置样桩，推土机整平土方时由专人指挥，
12、随时控制标高，最后由人工修理。对于多余土方将外运至业主指定地点。四、施工投入的主要物资、机具：1、定向钻机的选择：工程中采用的定向钻机为（60P45A）（深圳钻通机电设备开发有限公司制造），其最大回拖力均为250kN,远大于管与土体之间的摩擦力，满足要求。60P45A主要技术参数动力Kw125最大输出扭矩Nm8000钻机回拖力kN250钻进给进力kN250输出转速r.p.m0-100入射角O8-20泥浆泵最大排量L/min250泥浆最高压力Mpa8钻杆规格mm73x3000挤压式扩孔器mm160-680切捎式扩孔器mm320-720流道式扩孔器mm300-700主机外型尺寸mm5500x210
13、0x2250总重量kg780060P45A型定向钻进非开挖铺管钻机采用高强度橡胶履带底盘，动力站和钻机一体化结构，移动方便，机动性强。钻机动力选用康明斯柴油机，动力充沛，性能稳定可靠。动力头采用双马达驱动，回转平稳，扭矩大。动力头设有卸扣自行浮动机构，以减少对钻杆丝扣的磨损，操作简便可靠。随机液压管线集中于防护套内，提高了管线的使用寿命。方便的角度调节油缸，入射角调节灵活。给进回拉采用马达一链条机构，推拉力相同，便于长距离控向。双夹持器拧卸钻杆，效率高。全液压驱动，集中控制，操作方便、灵活。2、扩孔器的选择600mm牙轮式扩孔器3、钻井液的选择产品描述：易钻是一种高造浆率,添加特制干粉聚合物的
14、200目钠基彭润土。在钻探过程中，它能够有效地保持钻孔的完整性。推荐用途：易钻是特别为倾斜钻进或水平钻进而设计制造的。可以用于各种类型的淡水泥浆循环钻进，也可以作为用于顶管施工的润滑剂。五、设备进场计划：序号机械设备名称型号数量进场时间备注1定向钻机60P45A26.252扩孔器600mm牙轮式扩孔器16.253履带式起重机3t26.254柴油发电机120KW26.25六、劳动力安排计划由于非开挖机械化程度较高,地下管线不明，因此除一名现场技术负责人外,仅需钻机司机一人、钻井液配置一人、开孔处和出口处各两人负责拧卸钻杆即可。序号工种数量（个）备注1技术负责人12钻机司机13钻井配液人员14开、
15、出口处人员4七、质量保证体系及措施1、保证施工质量的措施为保证施工质量，必须严格按设计图纸，国家及地方规范标准，招投标技术文件及业主、监理的要求进行施工，认真贯彻质量保证体系，做好施工操作规范、有序。（一）本工程以确保合格，争创优良工程标准进行质量管理；（二）在项目部设立工程质量检测专职机构，配置由工程师及有经验的专业工程技术人员组成，负责本工程的质量管理和检测；（三）技术保证措施：1、工地建立以项目经理、技术负责人、施工负责人、班组质量员为核心的质量管理网络。由技术负责人向施工主要人员进行工程技术书面交底，明确创优工程目标。施工阶段进行分部，分项施工交底。根据本工程质量要求的特点，制定现场工程质量管理制度及规定，并以工作质量保证工程质量。2、做好工程质量事故的预防为主，发动工地施工成员，人人管质量，并强化质量信息的收集分析，把
