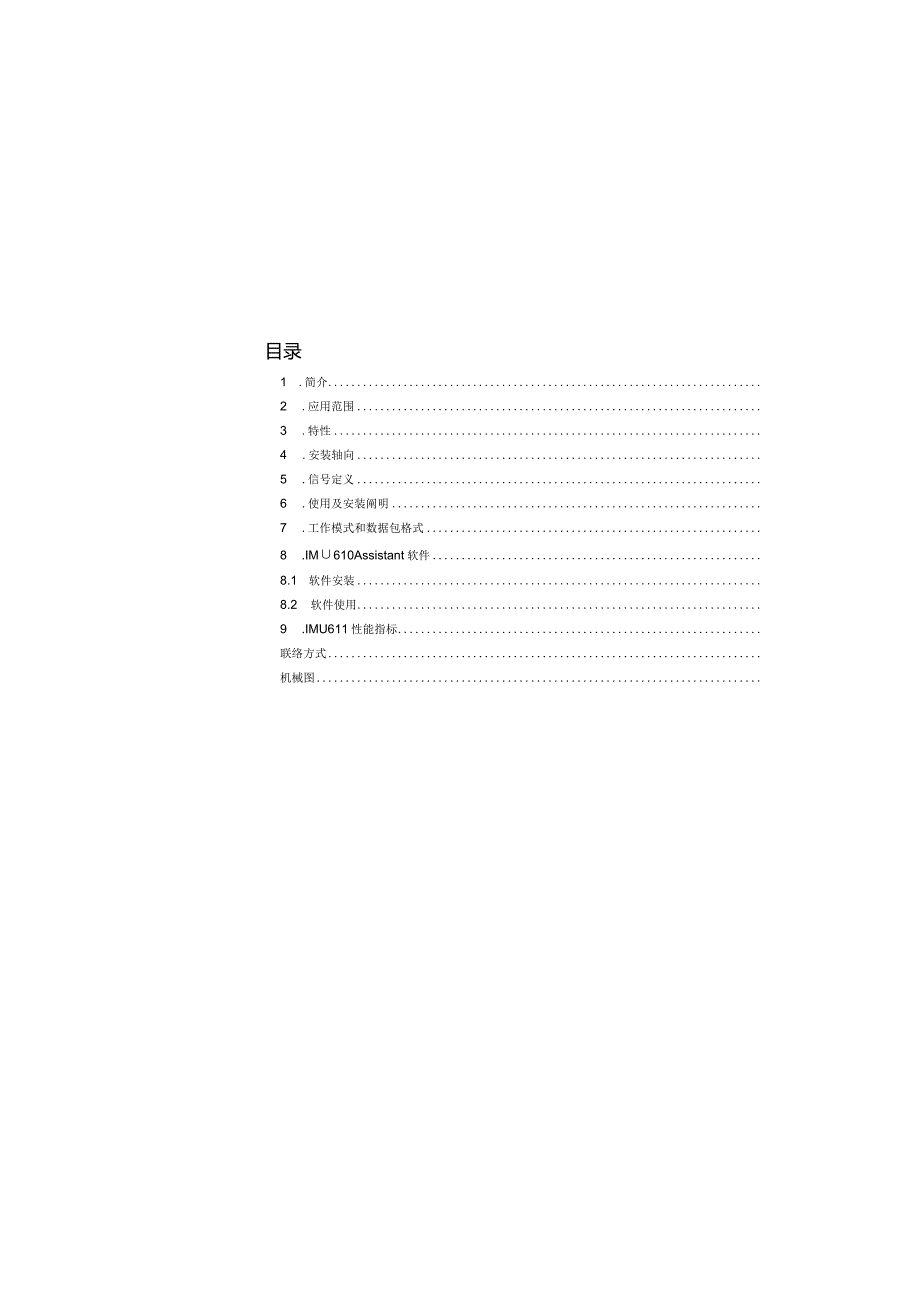

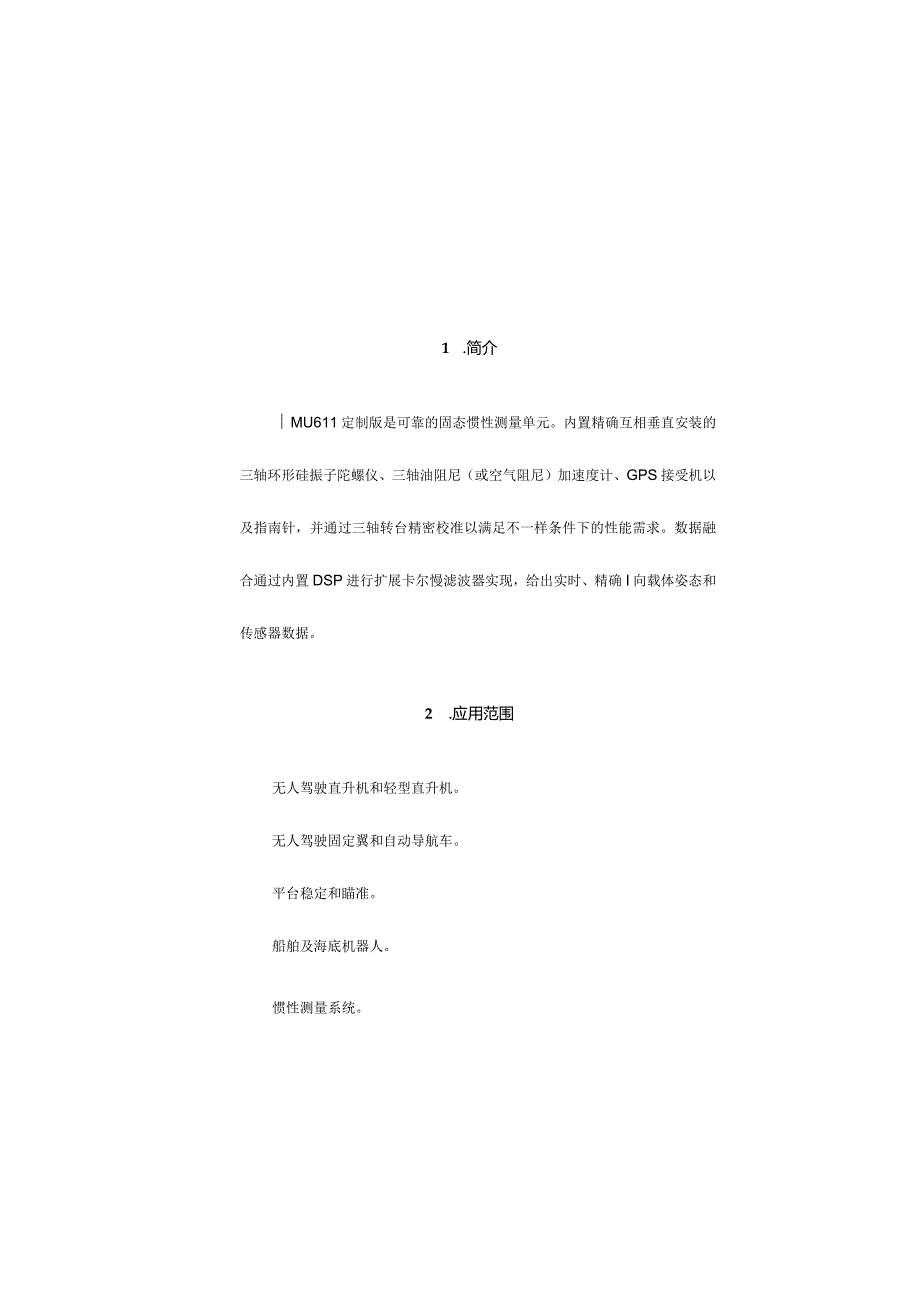

1、目录1 .简介2 .应用范围3 .特性4 .安装轴向5 .信号定义6 .使用及安装阐明7 .工作模式和数据包格式8 .IM610Assistant软件8.1 软件安装8.2 软件使用9 .IMU611性能指标联络方式机械图1 .简介MU611定制版是可靠的固态惯性测量单元。内置精确互相垂直安装的三轴环形硅振子陀螺仪、三轴油阻尼（或空气阻尼）加速度计、GPS接受机以及指南针，并通过三轴转台精密校准以满足不一样条件下的性能需求。数据融合通过内置DSP进行扩展卡尔慢滤波器实现，给出实时、精确I向载体姿态和传感器数据。2 .应用范围无人驾驶直升机和轻型直升机。无人驾驶固定翼和自动导航车。平台稳定和瞄准

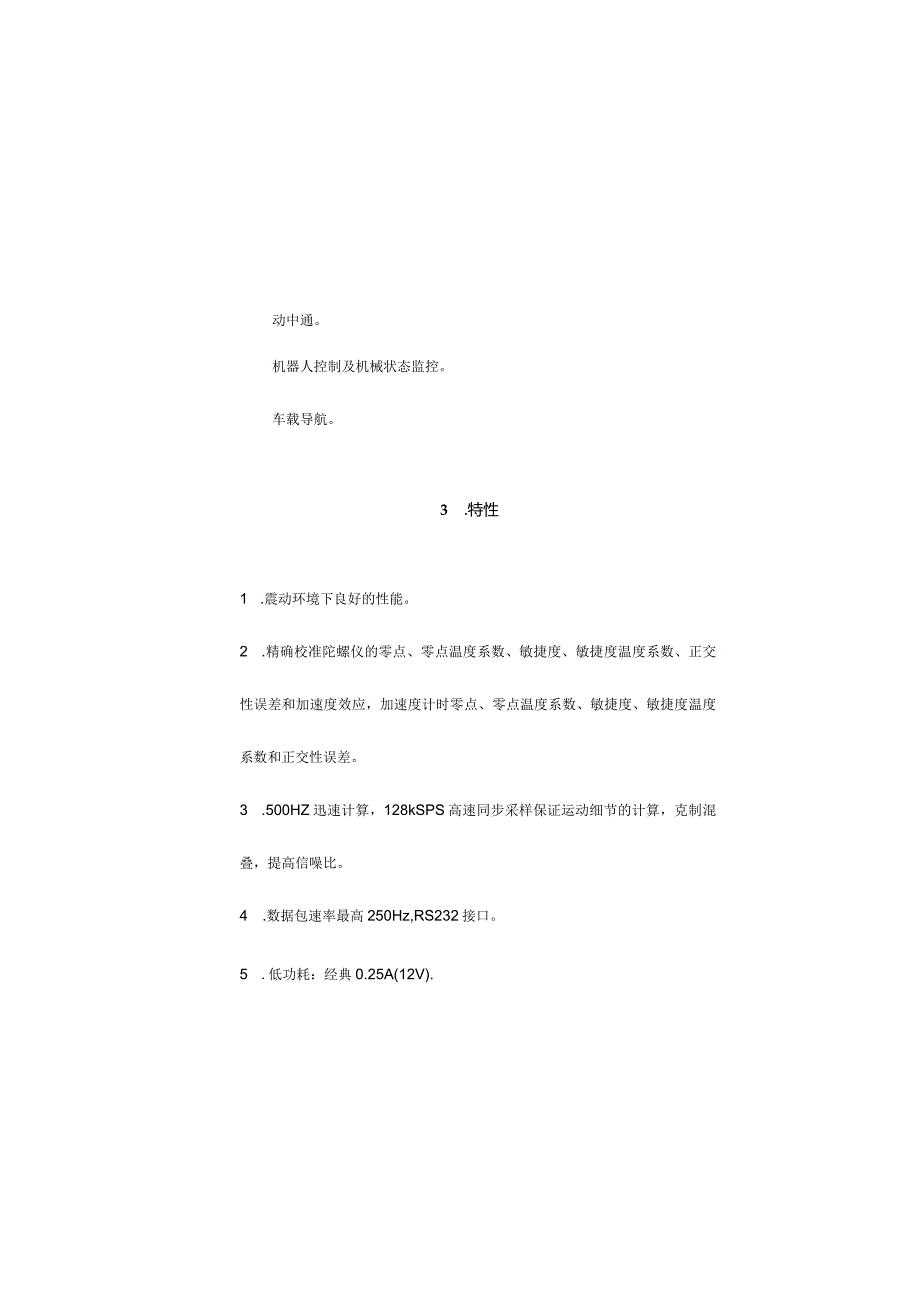

2、。船舶及海底机器人。惯性测量系统。动中通。机器人控制及机械状态监控。车载导航。3 .特性1 .震动环境下良好的性能。2 .精确校准陀螺仪的零点、零点温度系数、敏捷度、敏捷度温度系数、正交性误差和加速度效应，加速度计时零点、零点温度系数、敏捷度、敏捷度温度系数和正交性误差。3 .500HZ迅速计算，128kSPS高速同步采样保证运动细节的计算，克制混叠，提高信噪比。4 .数据包速率最高250Hz,RS232接口。5 .低功耗：经典0.25A(12V).图1IMU611外观4 .安装轴向IMU611沿用NED坐标系,右手系，轴向见图5。当X轴正方向指向载体前方时，绕X轴转向的角度为横滚角，绕丫轴转
3、向的角度为俯仰角，绕Z轴转向Il勺角度为航向角。8针电源和信号插座图2安装轴向5 .信号定义表18针插座的信号定义PinNumberFunction1电源正极，12V2电源地3RS-232数据发送4RS-232数据接受5请勿连接6心跳信号（每秒翻转一次）7RS-232信号地8RS-232信号地6 .使用及安装阐明1 .电源应为12V+/-IV直流，纹波50mV,电流至少0.5A,若电源噪声较大，供电线路较长，请使用滤波器或者外置稳压器。2 .IMU应用M3半圆头螺丝固定在载体上，操作过程中的松动会影响测量精度。3 .IMU在初上电15秒内应保持静止直到数据输出，完毕自检和初始对准过程。假如初始
4、对准过程不能完毕，IMU将延迟数据输出直到完毕。4 .有也许的话，尽量安装在载体重心或靠近重心的位置。5 .尽量防止剧烈震动、温度变变化（如安装在发动机旁），必要时使用减震器。6 .尽量对准IMU坐标轴与载体坐标轴。7 .工作模式和数据包格式IMU611有如下几种工作模式：1.垂直陀螺模式(VG),输出横滚、俯仰角、卡尔曼波波修正后的陀螺仪角速度和加速度。若要IMU611工作于VG模式，通过串口输出指令：表2VG模式指令ByteNo.ContentDescription1OxBDFirstheaderbyte2OxDBSecondheaderbyte30x65Attitude(withHeav
5、eandSensor)Outputcommandbyte40x03Checksum:Byte-wiseXORofbyte1to3.数据包格式:表3数据包格式ByteNo.ContentDescription0OxBDFirstheaderbyte1OxDBSecondheaderbyte2Status0x043RollLSBofRoll4MSBofRoll5PitchLSBofPitch6MSBofPitch7YawLSBofYaw8MSBofYaw9DEBUGOLSBofDEBUGO10MSBofDEBUGO11DEBUG1LSBofDEBG112MSBofDEBG113GXLSBofx-a
6、xisgyroscope14MSBofx-axisgyrospe15GYLSBofy-axisgyroscope16MSBofy-axisgyrospe17GZLSBofz-axisgyroscope18MSBofz-axisgyrospe19AXLSBofx-axisaelerometer20MSBofx-axisaccelerometer21AYLSBofy-axisaelerometer22MSBofy-axisaccelerometer23AZLSBofz-axisaelerometer24MSBofz-aisaccelerometer25TempLSBoftemperaturesen
7、sor26MSBoftemperaturesensor27TimestampLSBoftimestamp28Midioftimestamp29Mid2oftimestamp30MSBoftimestamp31InfoLSBofINFO32MSBofINFO33ChecksumByte-wiseXORofbyte0to32角度为16bit有符号整数(intl6),转换成度请乘以系数36032768角速度为16bit有符号整数(intl6),转换成度/秒请乘以系数GRange/32768.加速度为16bit有符号整数(intl6),转换成g单位请乘以系数ARange/32768.传感器温度为16b
8、it有符号整数(intl6),转换成摄氏度请乘以200/32768.时间戳Timestamp为上电到目前日勺内部时间，32位无符号整数(Uint32),单位毫秒。InfO为状态字，定义如下：表4Efo的定义15141312ModeIOSWver2111098HWverlHWver7654GRangelGRangeOARangel210ARangeOSyswarningSysErrOverrangeErrModel000IMU800OOlIMU610OlOWS601011MiniIMUIxxFuturemodelsSWverSoftwaremainversionHWverHardwaremain
9、versionGRangeGyromeasurementrange00075degsOOl150degsOlO200degsOil300degs100573degsIOl900degsARangeOO2gOl3g105g1112gSyswarning:系统告警，指发生非致命性错误，如发送速度超过串口速度限制、串口接受缓冲区满、发送成果超过intl6范围等。若告警解除，1秒后消除此标志。SysErr:发生重要错误、自检失败、传感器失败、初始化失败等，此标志位不清除。SensorSaturationwarning:传感器超限告警，若不再超限，1秒后消除此标志。2. 2DAHRS模式在2DAHRS模
10、式下，IMU611采集内部指南针的二维数据并修正航向角。*3DAHRS模式将在下一次软件升级中提供。进入2DAHRS模式指令：表5进入2DAHRS模式指令ByteNo.ContentDescription1OxBDFirstheaderbyte2OxDBSecondheaderbyte30x45AHRSmode(2Dcompass)40x23Checksum数据格式:表62DAHRS模式数据格式ByteNo.ContentDescription0OxBDFirstheaderbyte1OxDBSecondheaderbyte2Status0x05(2Dcompass)0x08(3Dcompas
11、s)3RollLSBofRoll4MSBofRoll5PitchLSBofPitch6MSBofPitch7YawLSBofYaw8MSBofYaw9DEBUGOLSBofDEBUGO10MSBofDEBUGO11DEBUG1LSBofDEBUG112MSBofDEBUG113GXLSBof-axisgyroscope14MSBof-aisgyroscope15GYLSBofy-axisgyroscope16MSBofy-axisgyroscope17GZLSBofz-axisgyroscope18MSBofz-axisgyroscope19AXLSBof-axisaccelerometer2
12、0MSBof-aisaccelerometer21AYLSBofy-axisaccelerometer22MSBofy-axisaccelerometer23AZLSBofz-axisaccelerometer24MSBofz-axisaccelerometer25MXLSBof-axismagneticfield26MSBof-aismagneticfield27MYLSBofy-axismagneticfield28MSBofyaxismagneticfield29MZLSBofz-aismagneticfield30MSBofz-aismagneticfield31TempLSBofte
13、mperaturesensor32MSBoftemperaturesensor33TimestampLSBoftimestamp34Midioftimestamp35Mid2oftimestamp36MSBoftimestamp37InfoLSBofInfo38MSBofInfo39ChecksumByte-wiseXORofbyte0to38MX,MY,MZ为三轴磁场相对值，MX,MYll勺量化矢量和为4000。表72D保留设置到FIJASHByteNo.ContentDescription1OxBDFirstheaderbyte2OxDBSecondheaderbyte30xA9SAVECONFIG4OxCFChecksumNMEA0183GPS接受机H勺输出数据以NMEAoI83格式与二进制数据混合输出。数据速率默认为1Hz。位置耦合功能将在后续版本-IMU613B固件中提供。8. IM610Assistant软件IMU 610ASSiStant软件用于调试、配置IMU61X。如图3。图3IMU610Assistant软件8.1 软件安装1 .安装setup.exe2 .若需要，系统会提醒更新WindoWS.net
