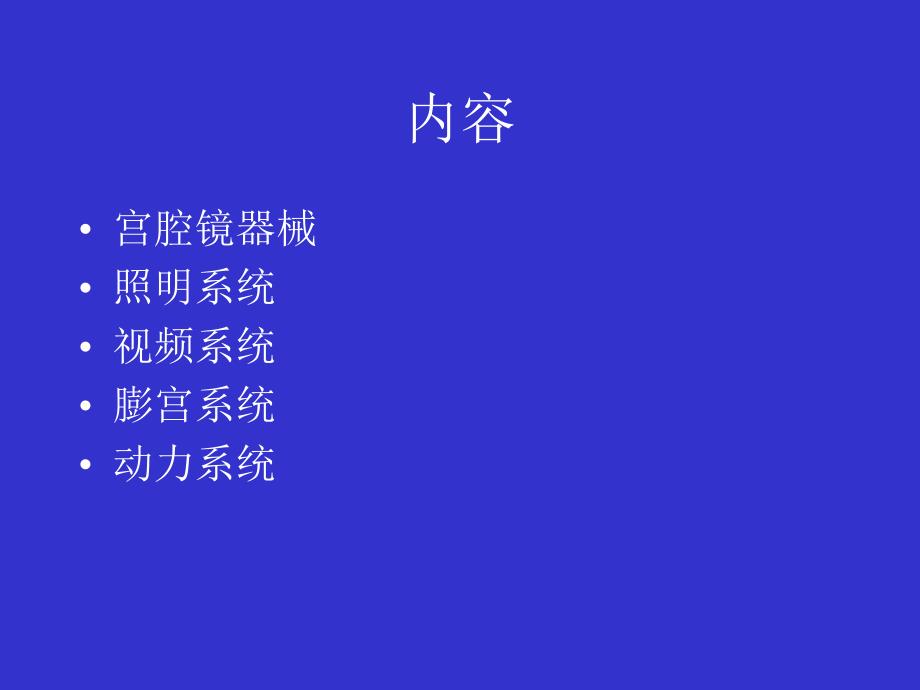

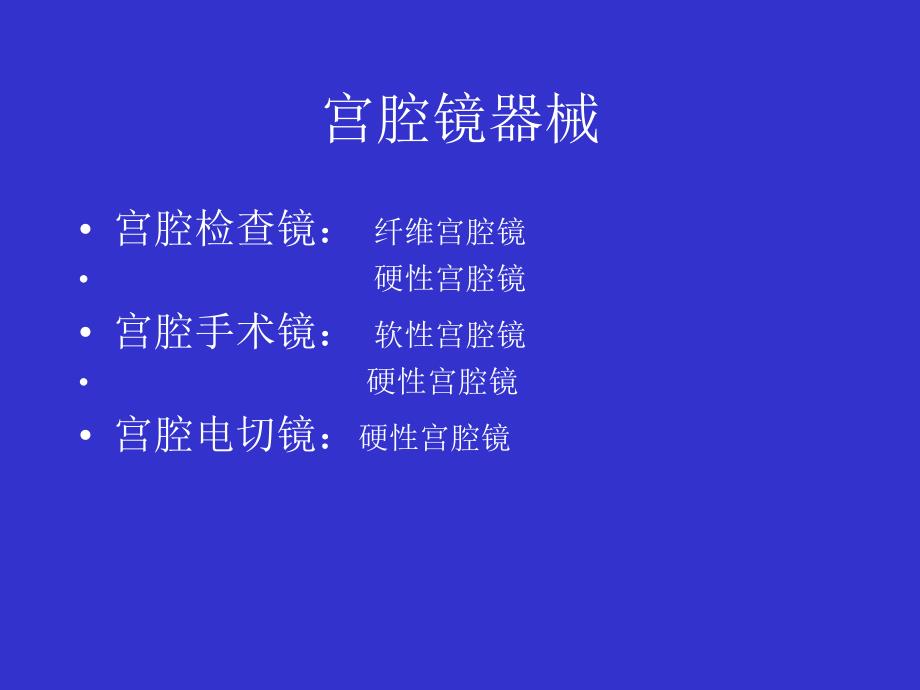

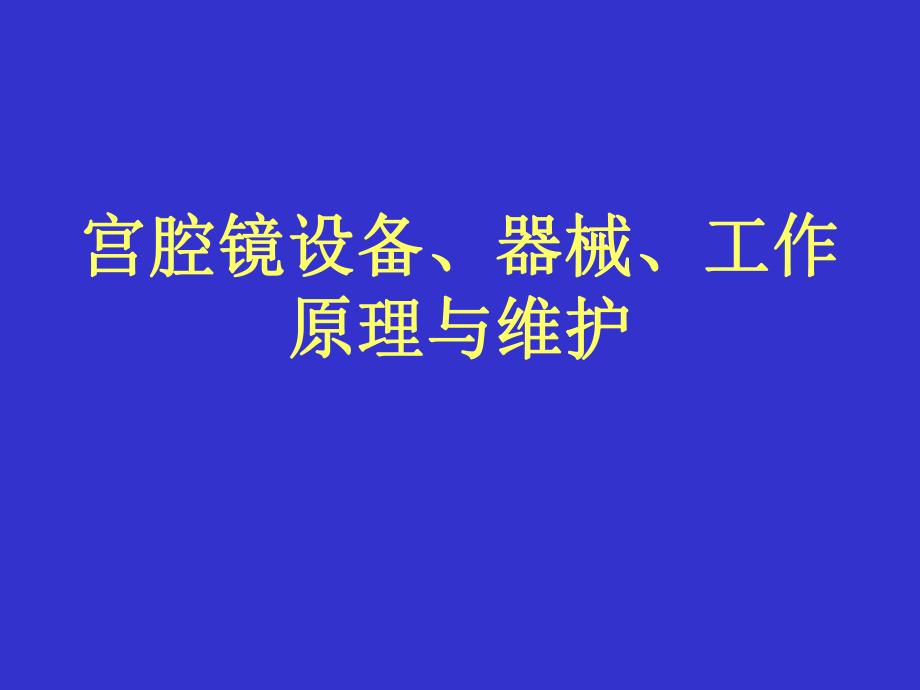

1、宫腔镜设备、器械、工作宫腔镜设备、器械、工作原理与维护原理与维护内容 宫腔镜器械 照明系统 视频系统 膨宫系统 动力系统宫腔镜器械 宫腔检查镜：纤维宫腔镜 硬性宫腔镜 宫腔手术镜：软性宫腔镜 硬性宫腔镜 宫腔电切镜：硬性宫腔镜纤维宫腔镜 缺点：影象及光源全由玻璃纤维束传导，图象呈网状 优点：可弯曲 诊断性宫腔镜 全软性：3.1mm，3.6mm 软硬性 便携式：宫腔镜光源一体化 治疗性纤维宫腔镜 软性：外径4.9mm，视角120，尖端弯曲100，操作孔直径2.2mm 软硬性：软性钳直径1.8mm硬性宫腔镜 镜体：传导影象的镜片和传送光源的光导纤维组成。诊断性宫腔镜：外鞘、内鞘、光学视管 镜体外径
2、24mm，外鞘直径35mm，视野方向 有 30斜面 治疗性宫腔镜：外鞘、内鞘、光学视管及活检钳，异物 钳、剪刀等 外鞘：6.5mm，8mm；光学视管：3mm，4mm 30；操作孔道：2.2mm硬性宫腔镜宫腔电切镜：光学视管，操作手件，内外鞘，闭孔器 光学视管：直径3、4mm，景深3035mm，前视 角0，5，12，15，25，30等，视野70120，外鞘：21Fr（7mm），24Fr（8mm），25Fr。26Fr，27Fr（9mm），28Fr等 操作手件 闭孔器作用电极 ：功率70100W 环形：开放型、关闭型。12，30，90，120。宽78mm 针状：滚球：直径23mm 汽化电极：功率20
3、0W 双极电极 纤维宫腔镜宫腔检查镜宫腔电切镜照明系统 冷光源 氙灯光源：300w 金属卤素光源：大功率 光导束 液体导光束 纤维导光束视频系统 光学转换器 CCD摄象机 彩色监视器 图象记录系统 录象机 彩色打印机膨宫系统 气体膨宫机 液体膨宫机 入水压80-100mmHg 流速200-400ml/min动力系统 高频电流发生器：切割电流 电凝电流 现代智能型：输出功率显示、开机自检系统、自动 待机系统、回 路不良报警、输出过载报 警、输出过时报警、报警 时自动停止输出 Nd-YAG激光（钕钇石榴石激光）可被紫色组织吸收，接触组织时产生凝固效应，使蛋白变性失活。器械的清洗、消毒及保养 宫腔镜器械的清洗 消毒方法的选择 浸泡法：2%戊二醛 20-30分钟 灭菌王 15分钟 5%戊二醛 10-15分钟 熏蒸法：40%甲醛200ml+等量水 12小时 10%甲醛10ml+高锰酸钾50mg 6小时 高温高压灭菌法：2.3bar、134度、5分钟 环氧乙烷：800-1000mg/L，55-60度，相对湿度60-80%，6h 保养 光学镜片类、电子设备类
