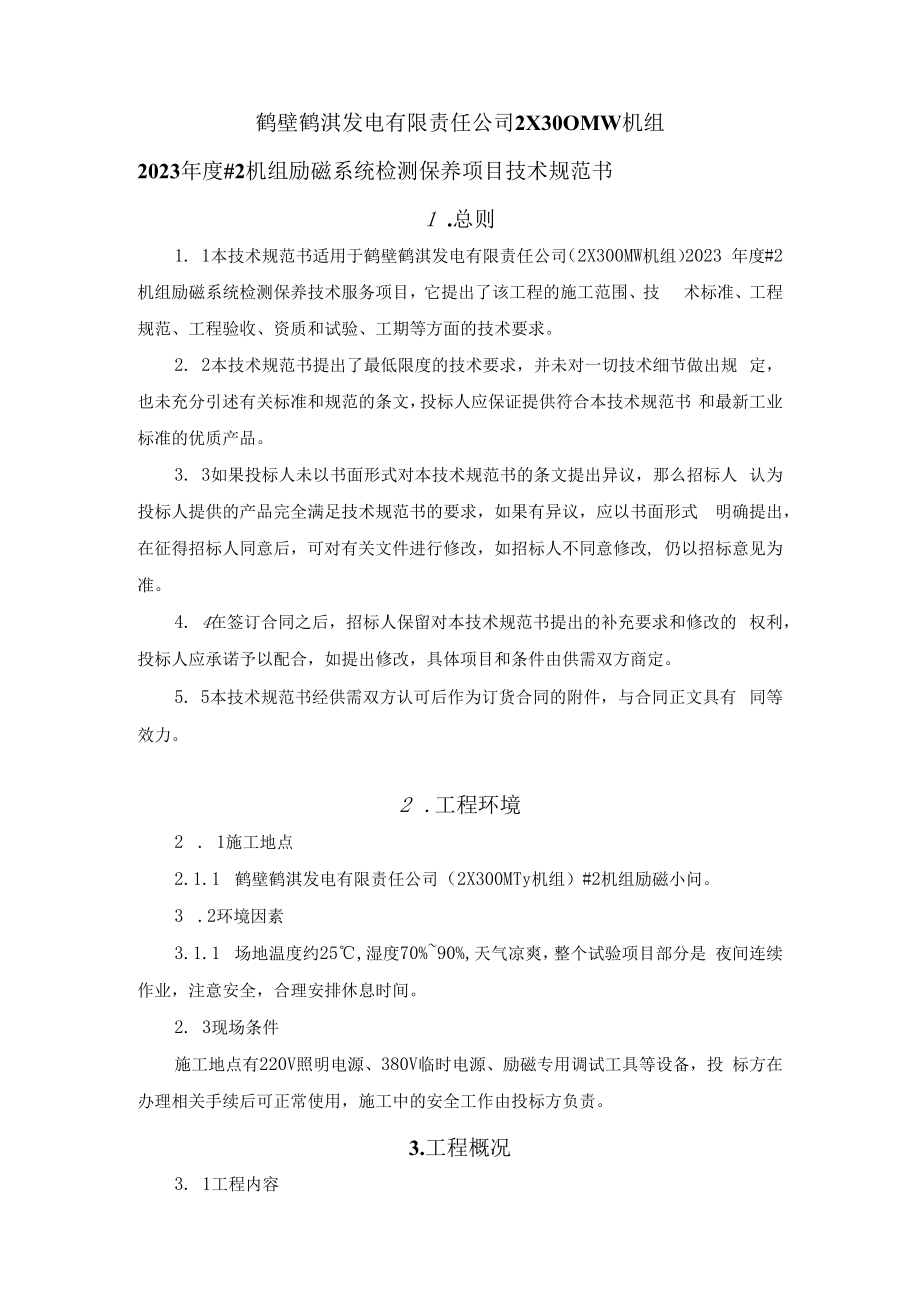

1、鹤壁鹤淇发电有限责任公司2X30OMW机组2023年度#2机组励磁系统检测保养项目技术规范书1 .总则1. 1本技术规范书适用于鹤壁鹤淇发电有限责任公司（2X300MW机组）2023 年度#2机组励磁系统检测保养技术服务项目，它提出了该工程的施工范围、技 术标准、工程规范、工程验收、资质和试验、工期等方面的技术要求。2. 2本技术规范书提出了最低限度的技术要求，并未对一切技术细节做出规 定，也未充分引述有关标准和规范的条文，投标人应保证提供符合本技术规范书 和最新工业标准的优质产品。3. 3如果投标人未以书面形式对本技术规范书的条文提出异议，那么招标人 认为投标人提供的产品完全满足技术规范书的
2、要求，如果有异议，应以书面形式 明确提出，在征得招标人同意后，可对有关文件进行修改，如招标人不同意修改, 仍以招标意见为准。4. 4在签订合同之后，招标人保留对本技术规范书提出的补充要求和修改的 权利，投标人应承诺予以配合，如提出修改，具体项目和条件由供需双方商定。5. 5本技术规范书经供需双方认可后作为订货合同的附件，与合同正文具有 同等效力。2 .工程环境2 . 1施工地点2.1.1 鹤壁鹤淇发电有限责任公司（2X300MTy机组）#2机组励磁小问。3 .2环境因素3.1.1 场地温度约25,湿度70%90%,天气凉爽，整个试验项目部分是 夜间连续作业，注意安全，合理安排休息时间。2. 3
3、现场条件施工地点有220V照明电源、380V临时电源、励磁专用调试工具等设备，投 标方在办理相关手续后可正常使用，施工中的安全工作由投标方负责。3.工程概况3. 1工程内容鹤壁鹤淇发电有限责任公司（2X300MN机组）#2机组励磁系统采用瑞士 ABB 公司的UnitroI 5000型自并励励磁系统本项目设备检测保养期限为1年：2023 年01月01日至2023年12月31日。3. 2技术要求按照第4. 1. 1小节附表1： #2机组励磁系统试验项目开展相关检测、试验和 检查工作，现场试验方法、步骤符合DL/T 1166-2012大型发电机励磁系统现 场试验导则要求。3. 3预期效果#2机组励磁
4、系统经检测、试验、检修后一次性起励、并网成功，投入运行 后工作正常无报警，满足励磁系统原有的设计功能和性能要求。由于设备运行时 间较长，电子元器件的老化，可能会存在一些潜在的风险，通过调试工程师对各 个板件及元器件的检测结果，提出备件建议（Unitrol 5000励磁系统处于末尾 期，备品备件越来越少且货期越来越长）并尽快采购，以保证设备的正常运行。4.工程规范4. 1总的要求4.1.1励磁系统试验项目表1#2机组励磁系统试验项目#2机励磁系统动、静态试验项目：1整体及部件绝缘（励磁系统各部件对地绝缘、功率 整流单元绝缘）2二次回路绝缘检查324V直流电源模块性能检查4继电器和接触器线圈电阻、

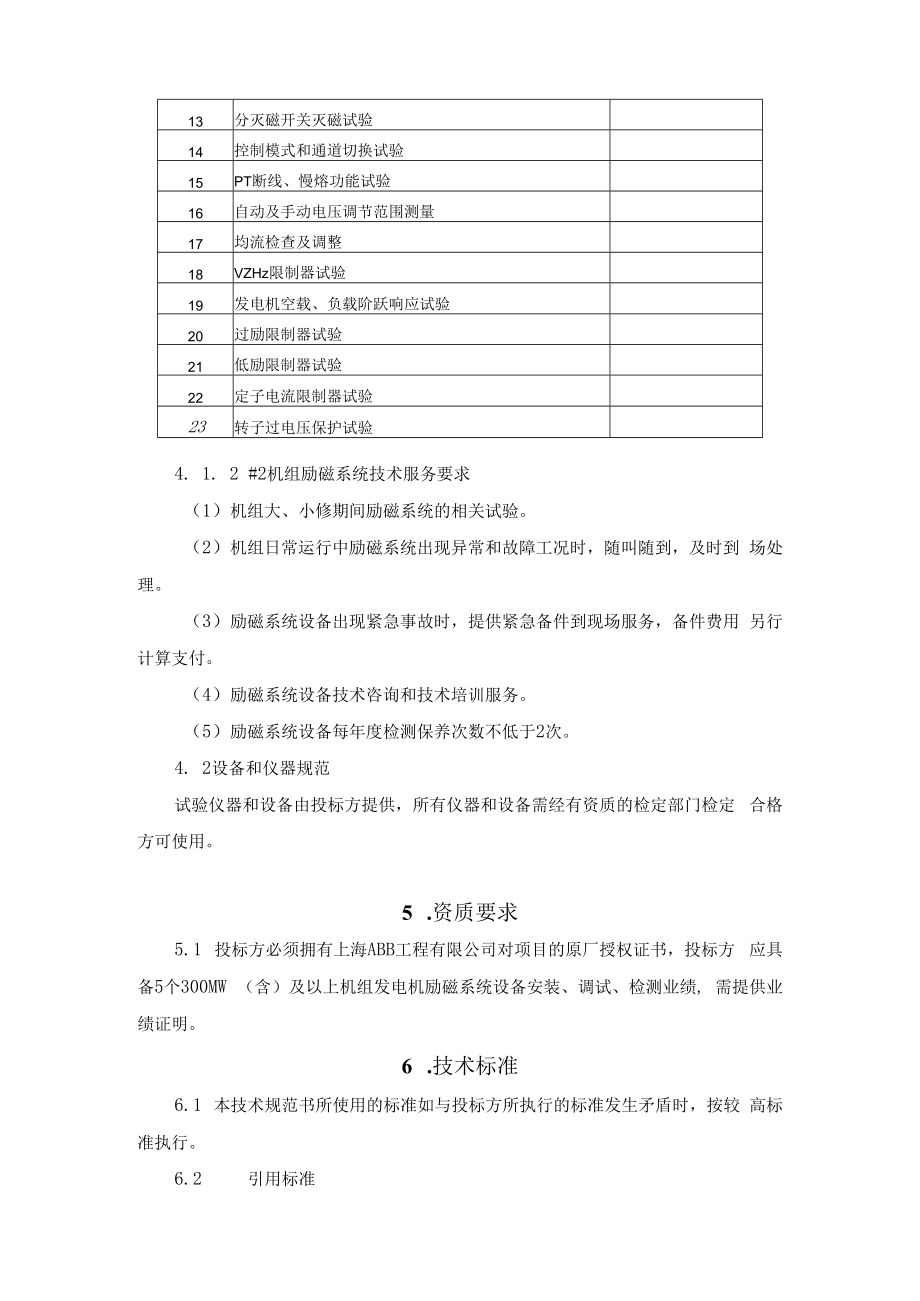

5、动作电压、接触电阻检 查及大功率外部跳闸继电器动作功率检查5内部控制回路检查6DCS、发变组保护信号核对检查7模拟量测量单元检查8风机回路及电源切换功能检查9开环小电流试验10参数检查及备份11起励试验12空载逆变灭磁试验13分灭磁开关灭磁试验14控制模式和通道切换试验15PT断线、慢熔功能试验16自动及手动电压调节范围测量17均流检查及调整18VZHz限制器试验19发电机空载、负载阶跃响应试验20过励限制器试验21低励限制器试验22定子电流限制器试验23转子过电压保护试验4. 1. 2 #2机组励磁系统技术服务要求（1）机组大、小修期间励磁系统的相关试验。（2）机组日常运行中励磁系统出现异常
6、和故障工况时，随叫随到，及时到 场处理。（3）励磁系统设备出现紧急事故时，提供紧急备件到现场服务，备件费用 另行计算支付。（4）励磁系统设备技术咨询和技术培训服务。（5）励磁系统设备每年度检测保养次数不低于2次。4. 2设备和仪器规范试验仪器和设备由投标方提供，所有仪器和设备需经有资质的检定部门检定 合格方可使用。5 .资质要求5.1 投标方必须拥有上海ABB工程有限公司对项目的原厂授权证书，投标方 应具备5个300MW （含）及以上机组发电机励磁系统设备安装、调试、检测业绩, 需提供业绩证明。6 .技术标准6.1 本技术规范书所使用的标准如与投标方所执行的标准发生矛盾时，按较 高标准执行。6
7、.2 引用标准本技术规范书中涉及的所有标准，均为截止到招标方发出本技术规范书之日 的最新版本。若发现本技术规范书与参考的标准有不一致之处，投标方应向招标 方指明。投标方也可提出其他相当的替代标准，但需经招标方确认。系统中设备（工艺）的设计、实施、检验和测试应符合下列组织公布的现行 标准和规范：DL/T 1049-2007发电机励磁系统技术监督规程广东省火力发电厂技术监督工作实施情况查评依据（最新版）DL/T 1166-2012大型发电机励磁系统现场试验导则7 .质量保证和安健环要求7.1 工程质量保证7.1.1 一切影响设备的检测、试验、必要检查均应接受招标方的监督。7.1. 2除非明确为设备
8、自身故障的原因，励磁系统投入运行1年内出现问题 且属于本次检测、试验、检查项目，投标方应免费提供技术支持（包括现场技术 服务）。7.2工期本次#2机组励磁系统检测保养期限：2023年01月01日至2023年12月31 日，为期1年。投标方中标后，应及时完成人员入厂手续办理、资质审核、安全 教育及工器具检查等工作，并按招标方的要求合理组织施工，对励磁系统设备进 行认真检测、试验和保养。7. 3安全生产管理要求工程人员检测保养设备时必须遵守鹤淇电厂现场安全工作规范，正确使用 PPE,并遵守现场监护人员安全管理要求。7. 3. 1工程的安全保障措施设备检测保养开工前进行安全风险交底，制定好事故予案，
9、工作中严格遵守 电气工作安全规程，认真执行工作票所列各项安全措施。7. 3. 2工程对人体健康保障措施无。本次试验项目为短期室内项目，现场无粉尘、噪声、辐射等对人体健康 造成影响的不利因素。8. 3. 3工程对环保要求及保障措施无。本次试验项目无新增设备，不产生工程废料。9. 4分阶段验收严格执行三级验收制，要有施工记录、测试记录。10. 设备的质量保证无。本次试验项目无需提供新设备。11. 施工材料的质量保证所有试验仪器有合格证且未到下次送检日期。8 .分工界限8. 1招标方的工作9. 1.1提供必要的工程资料。10. .2负责确认投标方的所有资料、图纸和技术文件，经招标方认可后的图 纸和技
10、术文件才能作为正式的文件。11. .3工程管理、协调、验收。12. 2投标方的工作13. 2. 1负责组织施工负责编制#2机组励磁系统检测保养及试验方案、试验计划，负责施工所需 的所有工器具和试验仪器。14. 2.2按招标方规定时间完成项目内容。因投标方策划不周、管理不善引起 停工整改，所需费用和工期由投标方负责。15. 2.3坚持安全文明生产，遵守招标方各项规章制度，爱护设备，建筑物以 及施工机具。16. .4投标方遵守招标方制定的相关考核管理制度。17. 2.5对于招标方下达给投标方的不属于本规范书范围内的工作任务，即额 外服务，投标方保证完全响应执行，费用由招标方专职部门另行计算支付。18. 2.6在项目开展工作过程中，凡由投标方责任造成的设备损坏及人身伤亡事故均由投标方负责。9 .竣工资料要求投标方根据试验和分析结果编写试验报告，试验完成后投标方应在30 个工作日内完成试验报告的编写，并提交给招标方3份盖有认证章的纸质试验报 告以及相应PDF版报告文件。10 .工程验收10.1 所有工作完成后，现场更换下的设备、试验仪器及工器具及时清理带 走，确保现场环境干净整洁。10.2 现场设备检测、试验、检修质量满足第7点工程质量保证和安健环保 证的各项要求。
