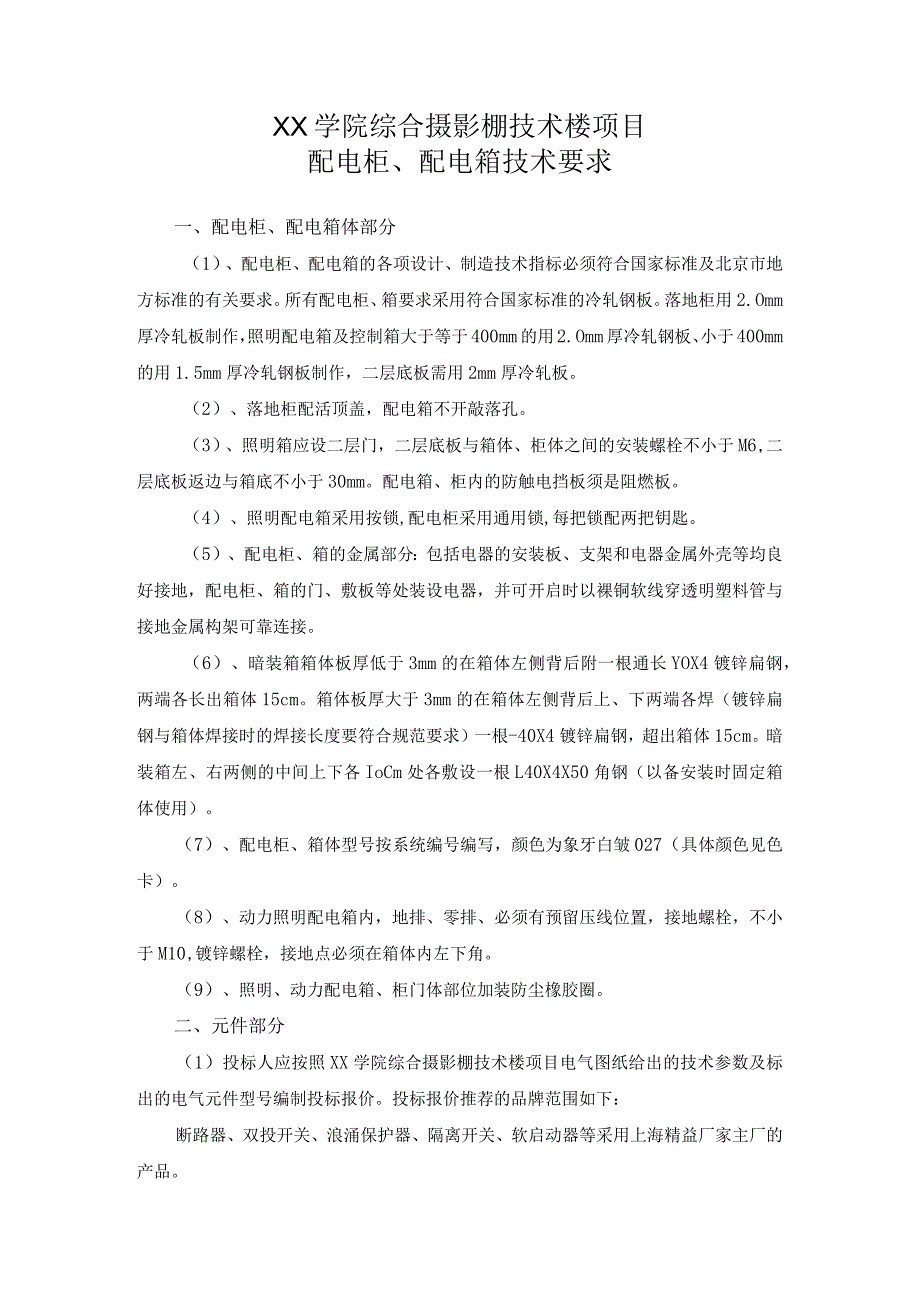

1、XX学院综合摄影棚技术楼项目配电柜、配电箱技术要求一、配电柜、配电箱体部分（1）、配电柜、配电箱的各项设计、制造技术指标必须符合国家标准及北京市地方标准的有关要求。所有配电柜、箱要求采用符合国家标准的冷轧钢板。落地柜用2.Omm厚冷轧板制作，照明配电箱及控制箱大于等于400mm的用2.Omm厚冷轧钢板、小于400mm的用1.5mm厚冷轧钢板制作，二层底板需用2mm厚冷轧板。（2）、落地柜配活顶盖，配电箱不开敲落孔。（3）、照明箱应设二层门，二层底板与箱体、柜体之间的安装螺栓不小于M6,二层底板返边与箱底不小于30mm。配电箱、柜内的防触电挡板须是阻燃板。（4）、照明配电箱采用按锁,配电柜采用通

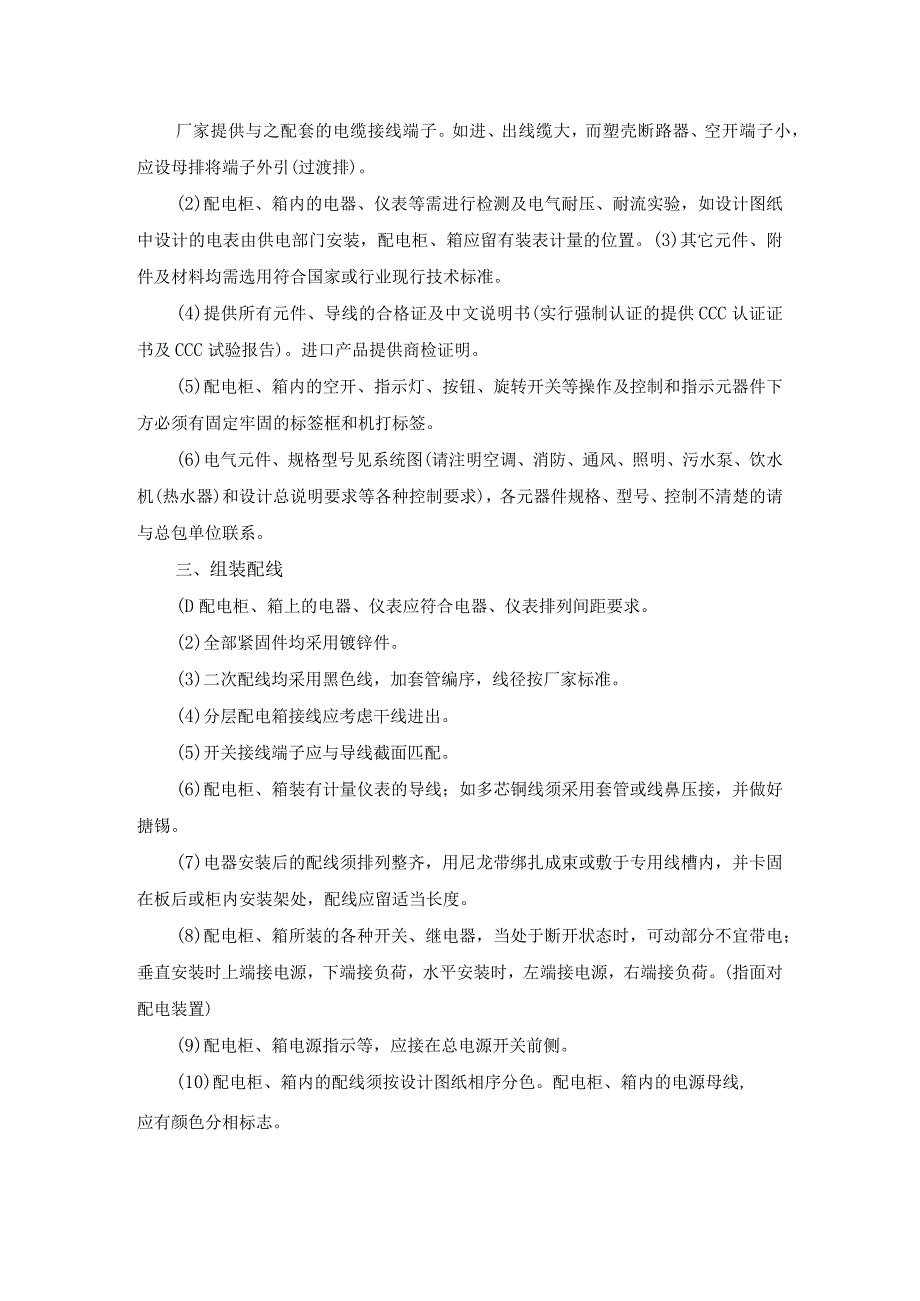

2、用锁,每把锁配两把钥匙。（5）、配电柜、箱的金属部分：包括电器的安装板、支架和电器金属外壳等均良好接地，配电柜、箱的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。（6）、暗装箱箱体板厚低于3mm的在箱体左侧背后附一根通长YOX4镀锌扁钢，两端各长出箱体15cm。箱体板厚大于3mm的在箱体左侧背后上、下两端各焊（镀锌扁钢与箱体焊接时的焊接长度要符合规范要求）一根-40X4镀锌扁钢，超出箱体15cm。暗装箱左、右两侧的中间上下各IoCm处各敷设一根L40X4X50角钢（以备安装时固定箱体使用）。（7）、配电柜、箱体型号按系统编号编写，颜色为象牙白皱027（具体颜色见
3、色卡）。（8）、动力照明配电箱内，地排、零排、必须有预留压线位置，接地螺栓，不小于M10,镀锌螺栓，接地点必须在箱体内左下角。（9）、照明、动力配电箱、柜门体部位加装防尘橡胶圈。二、元件部分（1）投标人应按照XX学院综合摄影棚技术楼项目电气图纸给出的技术参数及标出的电气元件型号编制投标报价。投标报价推荐的品牌范围如下：断路器、双投开关、浪涌保护器、隔离开关、软启动器等采用上海精益厂家主厂的产品。厂家提供与之配套的电缆接线端子。如进、出线缆大，而塑壳断路器、空开端子小，应设母排将端子外引(过渡排)。(2)配电柜、箱内的电器、仪表等需进行检测及电气耐压、耐流实验，如设计图纸中设计的电表由供电部门安
4、装，配电柜、箱应留有装表计量的位置。(3)其它元件、附件及材料均需选用符合国家或行业现行技术标准。(4)提供所有元件、导线的合格证及中文说明书(实行强制认证的提供CCC认证证书及CCC试验报告)。进口产品提供商检证明。(5)配电柜、箱内的空开、指示灯、按钮、旋转开关等操作及控制和指示元器件下方必须有固定牢固的标签框和机打标签。(6)电气元件、规格型号见系统图(请注明空调、消防、通风、照明、污水泵、饮水机(热水器)和设计总说明要求等各种控制要求)，各元器件规格、型号、控制不清楚的请与总包单位联系。三、组装配线(D配电柜、箱上的电器、仪表应符合电器、仪表排列间距要求。(2)全部紧固件均采用镀锌件。
5、(3)二次配线均采用黑色线，加套管编序，线径按厂家标准。(4)分层配电箱接线应考虑干线进出。(5)开关接线端子应与导线截面匹配。(6)配电柜、箱装有计量仪表的导线；如多芯铜线须采用套管或线鼻压接，并做好搪锡。(7)电器安装后的配线须排列整齐，用尼龙带绑扎成束或敷于专用线槽内，并卡固在板后或柜内安装架处，配线应留适当长度。(8)配电柜、箱所装的各种开关、继电器，当处于断开状态时，可动部分不宜带电；垂直安装时上端接电源，下端接负荷，水平安装时，左端接电源，右端接负荷。(指面对配电装置)(9)配电柜、箱电源指示等，应接在总电源开关前侧。(10)配电柜、箱内的配线须按设计图纸相序分色。配电柜、箱内的电

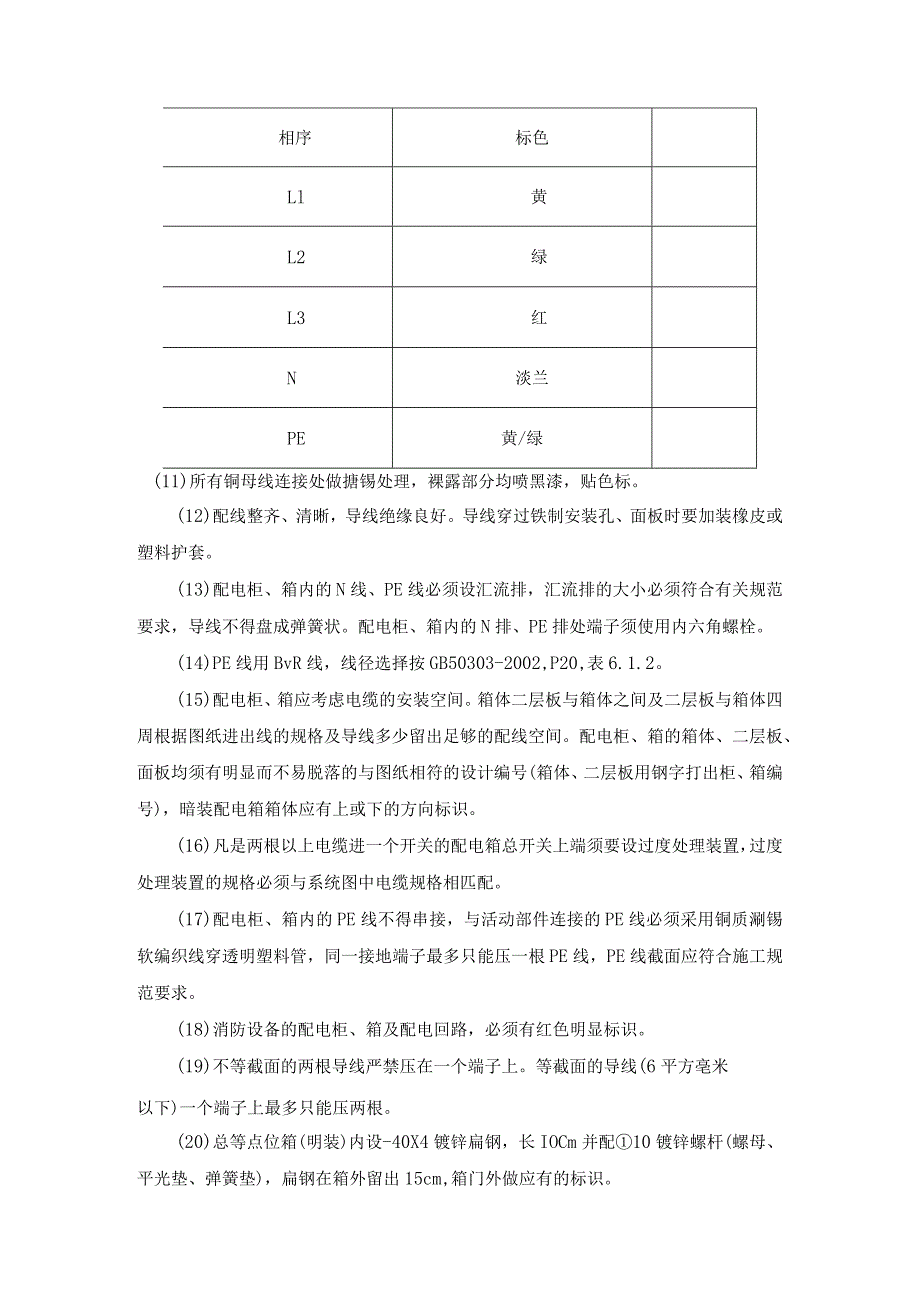

6、源母线,应有颜色分相标志。相序标色Ll黄L2绿L3红N淡兰PE黄/绿(11)所有铜母线连接处做搪锡处理，裸露部分均喷黑漆，贴色标。(12)配线整齐、清晰，导线绝缘良好。导线穿过铁制安装孔、面板时要加装橡皮或塑料护套。(13)配电柜、箱内的N线、PE线必须设汇流排，汇流排的大小必须符合有关规范要求，导线不得盘成弹簧状。配电柜、箱内的N排、PE排处端子须使用内六角螺栓。(14)PE线用BvR线，线径选择按GB50303-2002,P20,表6.1.2。(15)配电柜、箱应考虑电缆的安装空间。箱体二层板与箱体之间及二层板与箱体四周根据图纸进出线的规格及导线多少留出足够的配线空间。配电柜、箱的箱体、二
7、层板、面板均须有明显而不易脱落的与图纸相符的设计编号(箱体、二层板用钢字打出柜、箱编号)，暗装配电箱箱体应有上或下的方向标识。(16)凡是两根以上电缆进一个开关的配电箱总开关上端须要设过度处理装置，过度处理装置的规格必须与系统图中电缆规格相匹配。(17)配电柜、箱内的PE线不得串接，与活动部件连接的PE线必须采用铜质涮锡软编织线穿透明塑料管，同一接地端子最多只能压一根PE线，PE线截面应符合施工规范要求。(18)消防设备的配电柜、箱及配电回路，必须有红色明显标识。(19)不等截面的两根导线严禁压在一个端子上。等截面的导线(6平方亳米以下)一个端子上最多只能压两根。(20)总等点位箱(明装)内设
8、-40X4镀锌扁钢，长IOCm并配10镀锌螺杆(螺母、平光垫、弹簧垫)，扁钢在箱外留出15cm,箱门外做应有的标识。四、图纸、资料及进场验收(1)生产厂家必须达到设计意图，不能随意改变设计要求，满足设备功能。保证产品质量。(2)生产厂家需提供控制柜、箱元件排列图、原理图、接线图、箱门贴图等相关资料，箱门贴图需与柜、箱内标识对应。(3)配电柜、箱内的系统图必须采用塑封，注明各支路所控制的主要区域的名称(图纸如不清楚请与设计单位联系)，并制作插入图纸框，所有系统图均须出电子版，电子版在柜、箱交付前10天送到工地，否则柜、箱到场不予接收。(4)柜、箱编号、数量等以图纸为准。(5)主要元器件的质量证明
9、文件、产品说明及主要参数，随配电柜、箱的质量证明文件一起送到工地。如采用外国进口的元器件必须有合格证和中文使用说明书。(6)暗装箱箱体签订合同后7日内送到现场。(7)如设计单位、建设单位、监理单位对产品材质及质量有异议，产品将送有关部门检测，费用由厂方负责。(8)设备进场资料要求：产品的合格证及检验报告应齐全有效，设备初次进场时应附有生产厂家的营业执照等资质证明文件并加盖有生产厂家的公章，材料进场时的日期应在资质文件的有效日期内。如不是原件，还需要在资质文件空白处注明“原件存放处：XXX公司；抄件人：XXX；抄件日期：X年X月X日。”的字样。对应每批每种规格的产品应有相应的合格证及检验报告，产品检验报告应为政府法定检测部门的检验报告。合格证及检验报告均要求为原件，并有生产厂家的公章。以上所有资料一式十份，且均必须在有效期内。资料内的字迹及公章清晰，容易辨识。(9)设备到现场后施工方只检查外观，其它功能待通电调试时验收。(10)生产厂家必须达到设计意图，不能随意改变设计要求，满足设备功能。任何对箱体规格和内部配置的改变都将视为不合格产品。(11)生产厂家需主动、积极配合施工方对设备进行调试、运行并做好售后服务工作。
