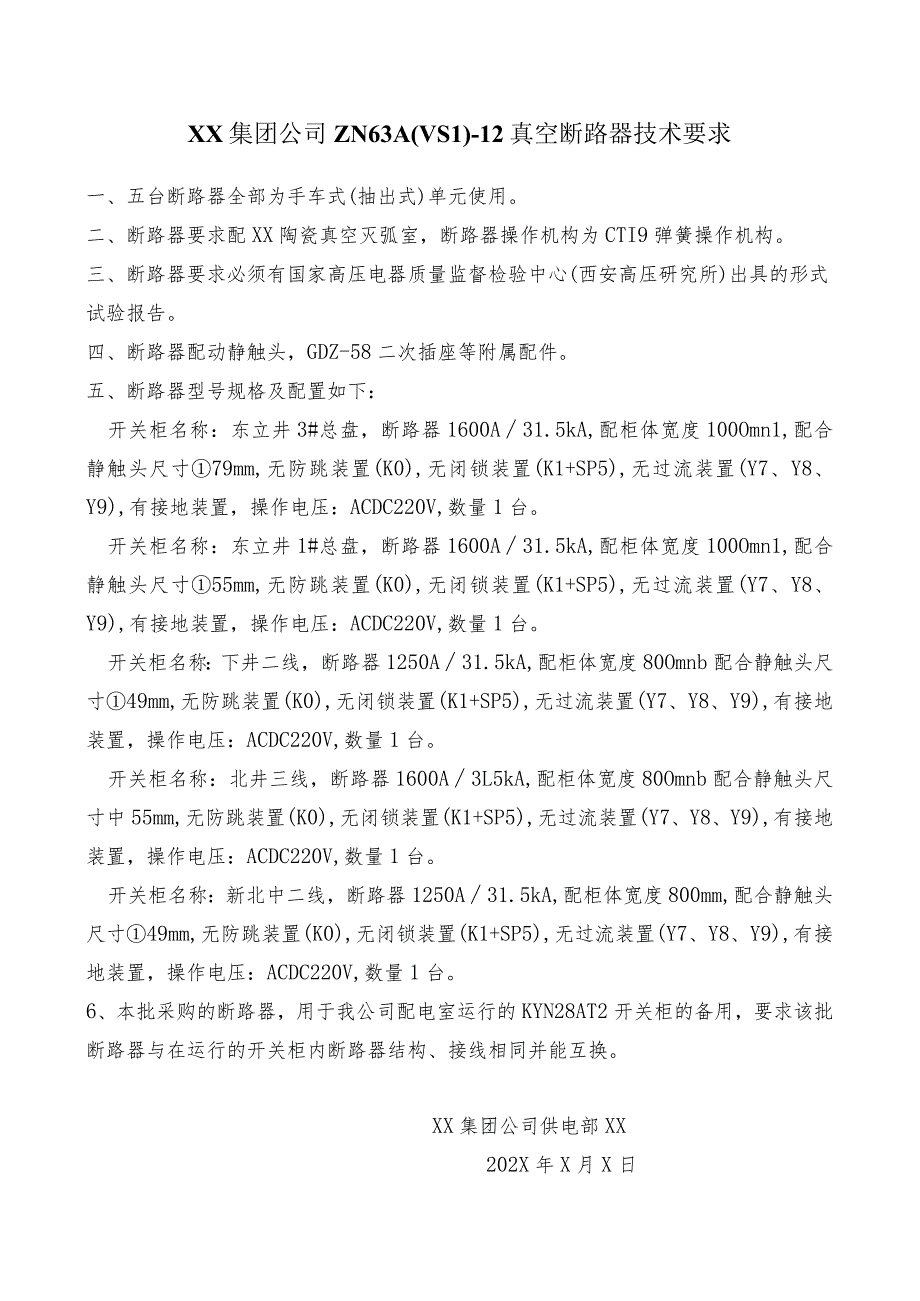

1、XX集团公司ZN63A(VS1)-12真空断路器技术要求一、五台断路器全部为手车式(抽出式)单元使用。二、断路器要求配XX陶瓷真空灭弧室，断路器操作机构为CTI9弹簧操作机构。三、断路器要求必须有国家高压电器质量监督检验中心(西安高压研究所)出具的形式试验报告。四、断路器配动静触头，GDZ-58二次插座等附属配件。五、断路器型号规格及配置如下：开关柜名称：东立井3#总盘，断路器1600A31.5kA,配柜体宽度100Omn1,配合静触头尺寸79mm,无防跳装置(K0),无闭锁装置(K1+SP5),无过流装置(Y7、Y8、Y9),有接地装置，操作电压：ACDC220V,数量1台。开关柜名称：东立
2、井1#总盘，断路器1600A31.5kA,配柜体宽度100Omn1,配合静触头尺寸55mm,无防跳装置(K0),无闭锁装置(K1+SP5),无过流装置(Y7、Y8、Y9),有接地装置，操作电压：ACDC220V,数量1台。开关柜名称：下井二线，断路器1250A31.5kA,配柜体宽度80Omnb配合静触头尺寸49mm,无防跳装置(K0),无闭锁装置(K1+SP5),无过流装置(Y7、Y8、Y9),有接地装置，操作电压：ACDC220V,数量1台。开关柜名称：北井三线，断路器1600A3L5kA,配柜体宽度80Omnb配合静触头尺寸中55mm,无防跳装置(K0),无闭锁装置(K1+SP5),无过流装置(Y7、Y8、Y9),有接地装置，操作电压：ACDC220V,数量1台。开关柜名称：新北中二线，断路器1250A31.5kA,配柜体宽度800mm,配合静触头尺寸49mm,无防跳装置(K0),无闭锁装置(K1+SP5),无过流装置(Y7、Y8、Y9),有接地装置，操作电压：ACDC220V,数量1台。6、本批采购的断路器，用于我公司配电室运行的KYN28AT2开关柜的备用，要求该批断路器与在运行的开关柜内断路器结构、接线相同并能互换。XX集团公司供电部XX202X年X月X日
