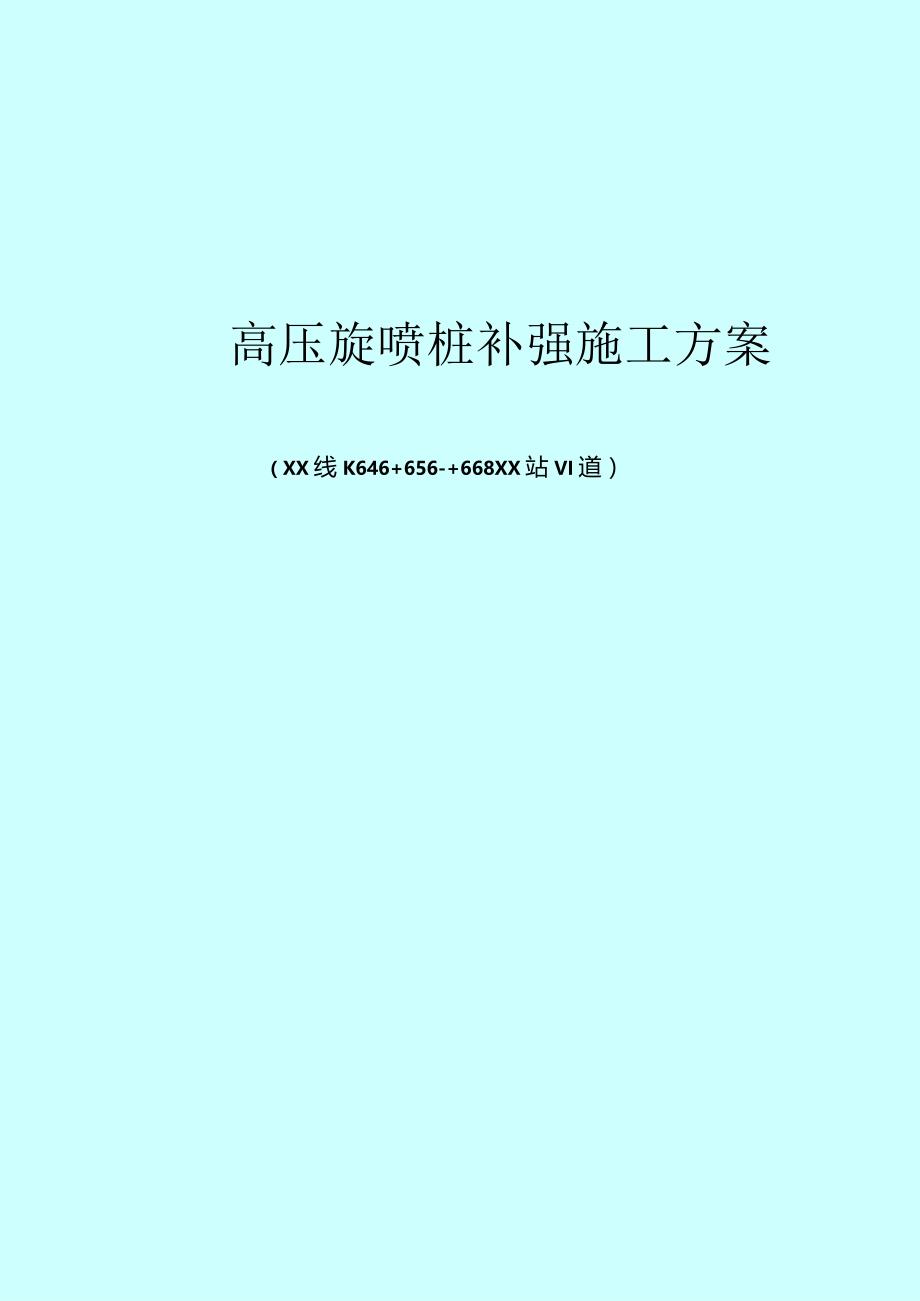

1、高压旋喷桩补强施工方案（XX线K646+656-+668XX站VI道）目录第一章施工目的1.1 编制依据1.2 编制原则1.3 工程概况1.3.1 路基病害情况1.3.2 补强措施1.3.3 主要地形地貌冰文地质条件1.3.4 原路基设计情况1.4 施工责任部门第二章运输条件第三章施工准备3.1 施工便道3.2 水电准备3.3 施工物资准备3.4 桩位放样,埋设引孔钢套筒3.5 既有设施防护3.6 修建排污和灰浆拌制系统第四章劳力组织4.1 劳力配置4.2 人员培训第五章施工程序5.1 施工流程5.2 工期安排5.3 施工重点难点5.3.1 本次施工重点5.3.2 本次施工难点第六章施工方法6

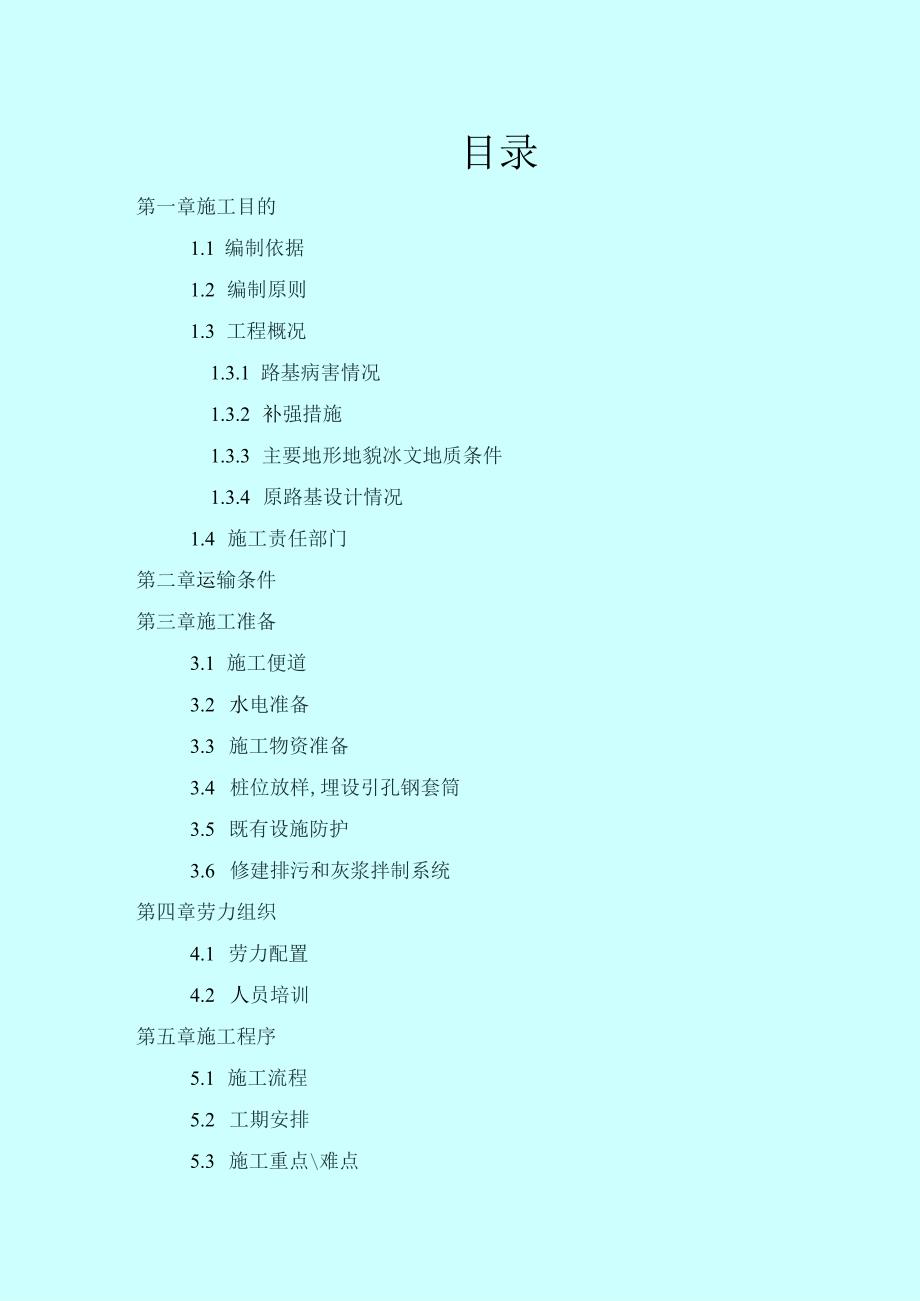

2、.1 施工方案概述6.2 施工工艺流程621潜孔钻机引孔6.2.2 制备水泥浆液6.2.3 下旋喷钻杆,旋转提喷6.2.4 停喷面控制6.2.5 清洗移位6.3 施工工艺参数第七章技术标准7.1 旋喷桩施工技术标准7.2 质量保证措施7.3 施工检查内容7.3.1 施工前检查7.3.2 施工中检查7.3.3 施工后检查7.4 成桩质量检查第八章安全措施8.1 安全保证措施8.1.1 明确施工安全责任8.1.2 安全保证措施8.1.3 机械操作安全技术要点8.2 线路、路基检查卡控措施8.2.1 线路安全检查养护措施8.2.2 路基变形观测措施8.3 安全防护8.4 雨、夜施工技术措施8.5 文
3、明施工措施第九章应急预案9.1 人员组织9.2 抢修工机具9.3 应急预案9.4 抢险程序9.4.1 当发生线路位移时，抢险程序如下:9.4.2 当发生线路隆起时，抢险程序如下:篥H象 磔皿越域澧求I高压旋喷桩补强施工方案（XX线K646+656+668XX站VI道）第一章施工目的1.1 编制依据1.1.1 根据XXXX段有限公司XX铁路（XX段）工程建设指挥部“XX车站K646+656+668路基沉降处理研讨会会议纪要”（2012）第2号。1.1.2 XX车站K646+656+668软土路基补强加固设计图。1.1.3 关于公布XX铁路局营业线施工安全管理实施细则的通知（XX铁运发（2012）
4、586号）。1.1.4 关于公布XX铁路局营业线施工工务安全监督管理办法（暂行）的通知（XX铁工发QOlo）117号）。1.1.5 铁路技术管理规程铁路部令2006年第30号1.1.6 铁路工务安全规则铁运2006177号1.1.7 铁路线路修理规则铁运2006146号1.1.8 关于规范施工地段环境管理的通知（XX铁工函（20101282号）1.1.9 关于公布XX铁路局铁路线路防护栅栏管理办法的通知（XX铁工发2011282号）。1.1.10 关于进一步明确线路封锁施工开通后限速登销记考关事项的通知（运施函（2011）56号）。1.1.11 关于重新公布XX铁路局营业线施工、检修作业驻站安
5、全防护办法的通知（XX铁师发2010438号）。1.1 12关于公布XX铁路局行车设备检查（施工）登记簿使用管理办法（试行）的通知（XX铁运发2011（316）号。1.2 编制原则为确保XX线行车安全，必须严格执行有关设计文件要求、施工规范、验收规范和技术标准，严格遵守铁路工程施工有关安全规定，实现安全生产。充分利用有利的季节和气象条件，合理组织、科学安排施工，减少不必要的支出和消耗，降低工程成本；合理布置劳动力、施工机具，避免施工过程中的相互干扰，实现均衡生产。对施工过程坚持全员、全方位、全过程严密监控、合理有序、科学管理的原则。1.3 工程概况1.3.1 路基病害情况K646+656668
6、段6道下沉，6道侧电缆槽下面脱空3060cm,4道与6道之间沿线路方向级配碎石有错牙，长度约IOm,高差约5cmo1.3.2 补强措施对XX车站K646+656+668段6道地基进行路基补强加同，在管桩桩间采用=0.6m旋喷桩施工，桩问距纵向为1.6m,横向为22.5m,桩长3638m;在管桩中间间距大于3m的管桩之间增加旋喷桩加固。主要工程数量详见下表。表1.1主要工程数量表项别工程项目名称单位数量附注基固防户路加及井软基处理地基处理旋喷桩(桩径0.6m)m/根2212/59潜孔钻机引孔钻孔(90mm)m/孔236/59133主要地形地貌、水文地质条件(1)地形地貌冲海积平原区(Ia),地形
7、平坦、开阔，多辟为水田和水塘。(2)地层岩性从原地面向下依次为：黏土，灰黄色，软塑，厚0.62.4m；淤泥，青灰色，流塑，厚15.829.8m；淤泥质黏土，青灰色流塑，厚3116.0m；黏土，深灰色，软塑，厚O6.2m;卵石土，灰黄色，中密饱和，厚2.Omo(3)水文地质条件地下孔隙潜水发育，埋深0.4Lom.地下水具中等溶出型侵蚀。134原路基设计情况正线范围(K646+656+668)软土地基采用预应力管桩加固，桩间距：路肩范围内2.0m、边坡范围内2.5m,均采用正方形布置，桩顶设置1.4X1.4X0.35(厚)的钢筋混凝土桩帽；桩长37m38m0预应力管桩采用PCA500(100)B型
8、，桩外径中500mm,混凝土强度等级C60,桩帽采用C30混凝土现浇。1.4 施工责任部门本工程由我段自行组织实施，相关责任部门桥梁重点维修车间和温州线桥车间的职责分工：桥梁重点维修车间负责对注浆地段软土路基沉降、位移的观测记录分析，现场加固质量的检查，施工日志填写。温州线桥车间负责对线路轨面的检查、养护工作，车站、工地24小时安全防护及工地安全监督，工地防护标牌的设置、更换及撤除。第二章运输条件在IV、VI道间设置硬隔离措施，封锁VI道全天候施工B区59根桩，其中注浆期间对I、11道限速120kmh,IV道限速60kmh0注浆结束后逐步提速I、II道160kmh24小时后恢复常速，IV、Vl
9、道按60、80各24小时后恢复常速，具体以施工计划为准。第三章施工准备3.1 施工便道拆除货场与旋喷桩加固区之间的IOm隔离栅栏,按规格堆码整齐。把货场与加固区之间路基排水沟和边坡用土填平，作为进出场施工便道。3.2 水电准备水电可就近从货场接入3.3 施工物资准备高压旋喷桩施工采用高风压潜孔钻机引孔，SJC-4型机旋喷作业，主要机械调配如表3.2所示表3.1施工设备配置表设备名称型号功率数量单位25T吊机QY25K/1台潜孔钻机英格索兰,高风压2台发电机GY200GF200KW1台旋喷钻机SJC-4型20KW4XY-4IOKW1台高压柱塞泵GPB三桩塞局压旋喷桩泵90KW5台空压机0.7m3
10、37KW5台浆液搅拌机立式4KW5台排污泵立式7.5KW5台配套设备若干3.4桩位放样,埋设引孔钢套筒施工前需开挖原路基坡脚，核实该区段预应力管桩实际施工布置图，并标明钢轨、轨枕等准确位置，测设高压旋喷桩施工位置。用全站仪测定旋喷桩施工的控制点，做好标记，经过复测验线合格后，用钢尺和测线实地布设桩位，并根据与钢轨、轨枕的实际相对位置适当调整。人工扒硝埋设直径15Cm的钢套筒，钢套筒顶面超出道磴5cm,不能超出轨道顶面，底面伸入道磴与路基顶面的接触面，防止引孔时道磴进入引孔内。3.5 既有设施防护在加固区周边预留LOm操作空间后，设置彩瓦全封闭隔离栅，将加固区与既有运营线隔离，确保施工期间人员不
11、得进入铁路运营范围。钻机进入高压旋喷桩加固作业之前，采用薄橡胶皮或木板对已完成钢轨进行保护，满铺方木作业平台，确保进场作业钻机作业期间不得接触轨、道岔等构件，防止对钢轨、道岔形成任何细小的擦伤。对既有电缆槽采用填砂处理，防止施工期间破坏电缆槽。3.6 修建排污和灰浆拌制系统旋喷桩施工过程中将会产生1020%的返浆量，将废浆液引入沉淀池中，沉淀后的清水根据场地条件可进行无公害排放。沉淀的泥土及时运走。灰浆拌制系统主要设置在水泥附近，便于作业，主要由灰浆拌制设备，灰浆储存设备，灰浆输送设备组成。第四章劳力组织4.1 劳力配置本工程加固属既有线作业，人员设备必须考虑充分，并备有一定富余量，确保现场施
12、工组织快速、高效。作业班组劳动力配置具体如下表所示，施工人所有人员各司其职、认真负责、相互协作、互相监督。表41劳动力配置表项目人数人员职能施工负责人3指挥、协调现场防护员12现场防护驻站联络员3驻站联络安全员10安全检查（含轨道及路基检查）技术员15钻机操作手、制浆操作手特种工5吊机司机普通工60零工4.2 人员培训现场防护员、驻站联络员均路局营业线施工安全培训，考试合格的人员持证上岗。施工前组织施工作业人员进行安全教育与技术交底。10篥It祭磔皿越域澧求I段成立线路应急小组，由路桥、线路、安全科、温州线桥车间、桥梁重点维修车间负责人组成。应急抢修点设在施工现场，抢修人员20名。9.2抢修工机具所有工具在施工开始前整理集中堆放，检查各机具状态是否良好，并派专人看守。抢修工机具放置在施工现场。序号应急工具单位数量1威克捣固棒根82一操二内燃捣固机台23起道机台64拨道机台65依维柯抢修车辆16面包车辆17发电机台28撬棍根109四齿扒把2010大拉扒把511洋镐把2012响墩只613信号灯
