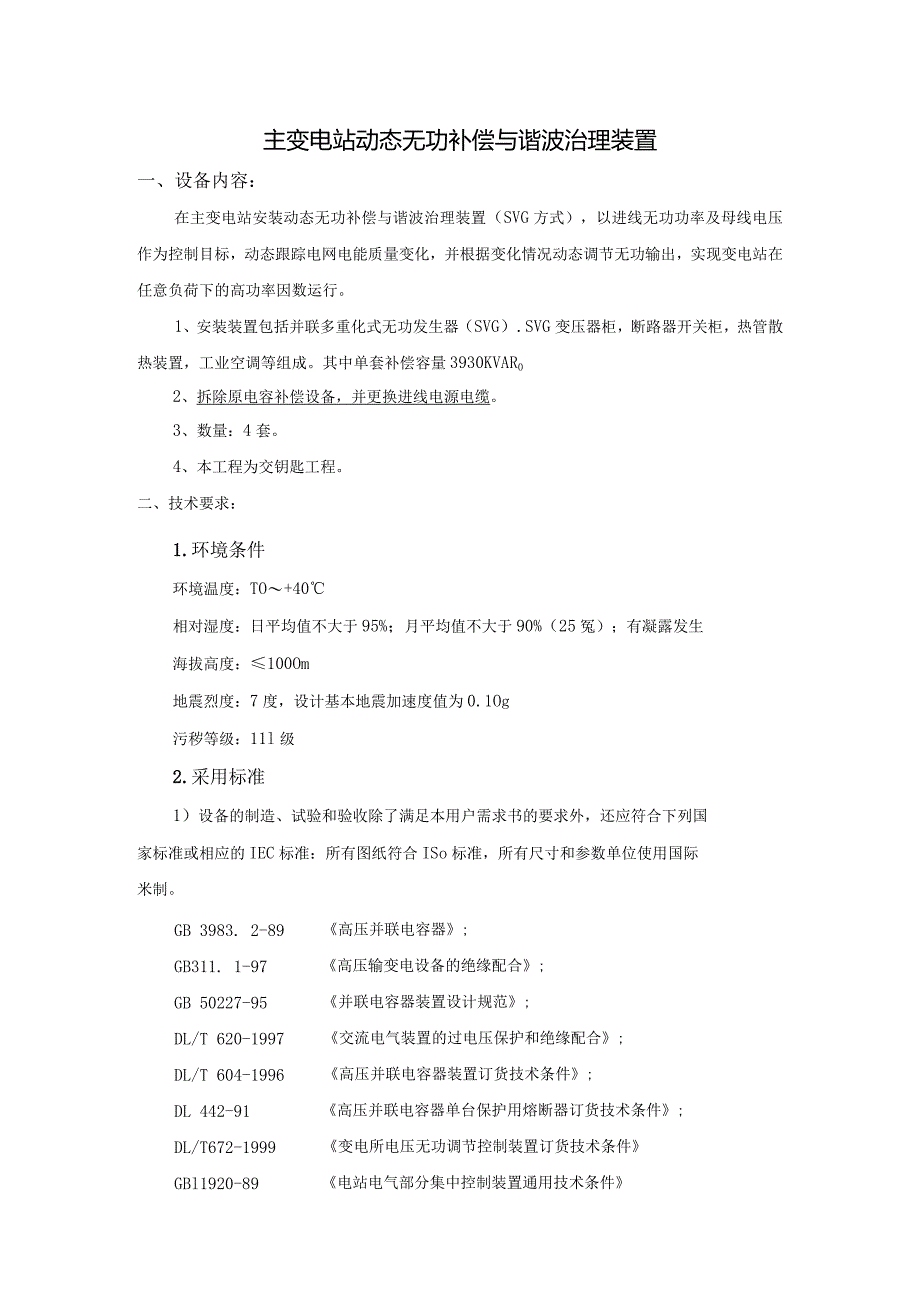

1、主变电站动态无功补偿与谐波治理装置一、设备内容：在主变电站安装动态无功补偿与谐波治理装置（SVG方式），以进线无功功率及母线电压作为控制目标，动态跟踪电网电能质量变化，并根据变化情况动态调节无功输出，实现变电站在任意负荷下的高功率因数运行。1、安装装置包括并联多重化式无功发生器（SVG）.SVG变压器柜，断路器开关柜，热管散热装置，工业空调等组成。其中单套补偿容量3930KVAR02、拆除原电容补偿设备，并更换进线电源电缆。3、数量：4套。4、本工程为交钥匙工程。二、技术要求：1.环境条件环境温度：TO+40相对湿度：日平均值不大于95%；月平均值不大于90%（25冤）；有凝露发生海拔高度：1
2、00Om地震烈度：7度，设计基本地震加速度值为0.1Og污秽等级：11l级2.采用标准1）设备的制造、试验和验收除了满足本用户需求书的要求外，还应符合下列国家标准或相应的IEC标准：所有图纸符合ISo标准，所有尺寸和参数单位使用国际米制。GB 3983. 2-89高压并联电容器;GB311. 1-97高压输变电设备的绝缘配合;GB 50227-95并联电容器装置设计规范;DL/T 620-1997交流电气装置的过电压保护和绝缘配合;DL/T 604-1996高压并联电容器装置订货技术条件;DL 442-91高压并联电容器单台保护用熔断器订货技术条件;DL/T672-1999变电所电压无功调节控

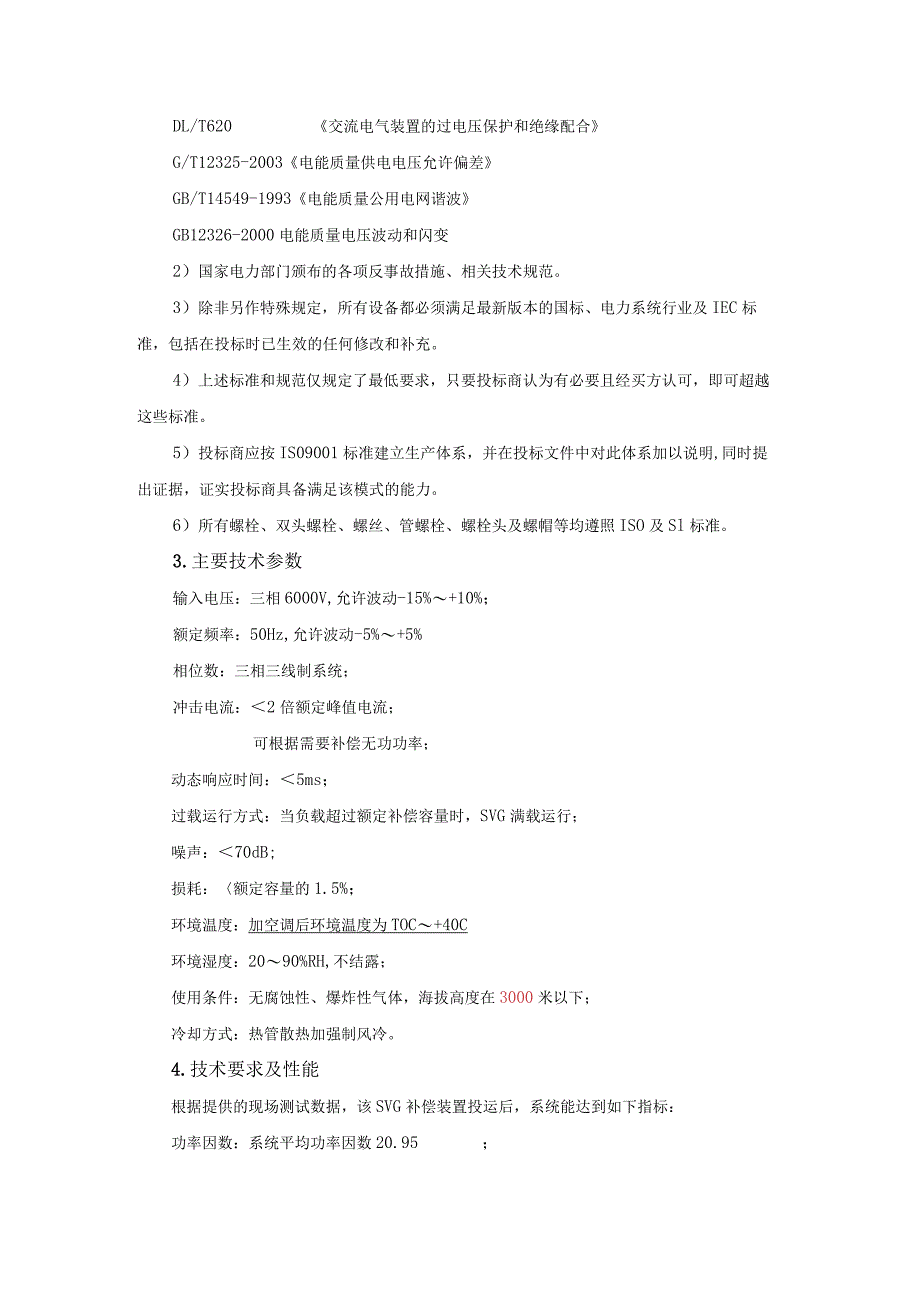

3、制装置订货技术条件GBl1920-89电站电气部分集中控制装置通用技术条件DL/T620交流电气装置的过电压保护和绝缘配合G/T12325-2003电能质量供电电压允许偏差GB/T14549-1993电能质量公用电网谐波GB12326-2000电能质量电压波动和闪变2）国家电力部门颁布的各项反事故措施、相关技术规范。3）除非另作特殊规定，所有设备都必须满足最新版本的国标、电力系统行业及IEC标准，包括在投标时已生效的任何修改和补充。4）上述标准和规范仅规定了最低要求，只要投标商认为有必要且经买方认可，即可超越这些标准。5）投标商应按IS09001标准建立生产体系，并在投标文件中对此体系加以说明
4、,同时提出证据，证实投标商具备满足该模式的能力。6）所有螺栓、双头螺栓、螺丝、管螺栓、螺栓头及螺帽等均遵照ISO及Sl标准。3.主要技术参数输入电压：三相6000V,允许波动-15%+10%；额定频率：50Hz,允许波动-5%+5%相位数：三相三线制系统；冲击电流：2倍额定峰值电流；可根据需要补偿无功功率；动态响应时间：5ms；过载运行方式：当负载超过额定补偿容量时，SVG满载运行；噪声：70dB;损耗：额定容量的1.5%；环境温度：加空调后环境温度为TOC+40C环境湿度：2090%RH,不结露；使用条件：无腐蚀性、爆炸性气体，海拔高度在3000米以下；冷却方式：热管散热加强制风冷。4.技术

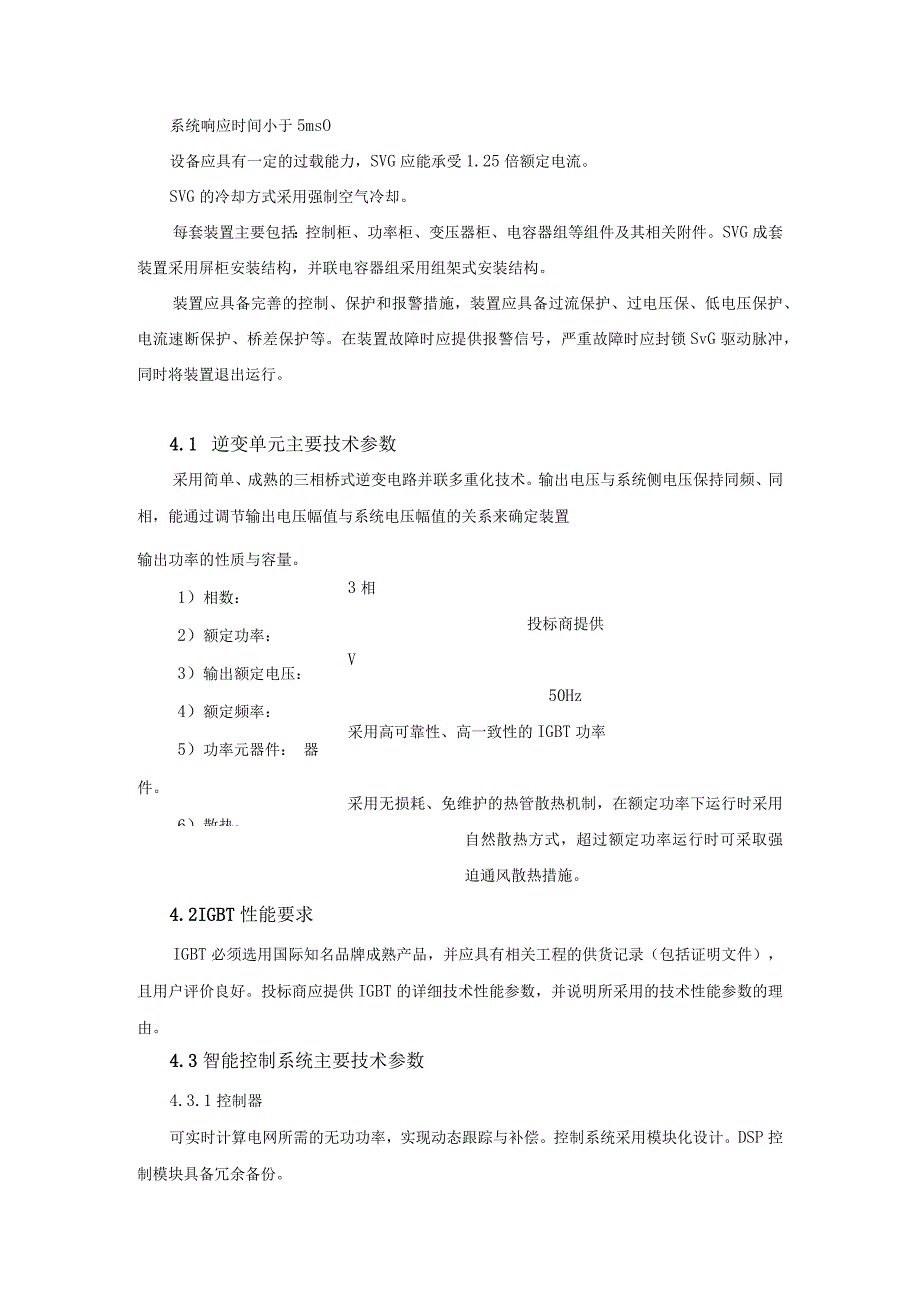

5、要求及性能根据提供的现场测试数据，该SVG补偿装置投运后，系统能达到如下指标：功率因数：系统平均功率因数20.95；系统响应时间小于5msO设备应具有一定的过载能力，SVG应能承受1.25倍额定电流。SVG的冷却方式采用强制空气冷却。每套装置主要包括：控制柜、功率柜、变压器柜、电容器组等组件及其相关附件。SVG成套装置采用屏柜安装结构，并联电容器组采用组架式安装结构。装置应具备完善的控制、保护和报警措施，装置应具备过流保护、过电压保、低电压保护、电流速断保护、桥差保护等。在装置故障时应提供报警信号，严重故障时应封锁SvG驱动脉冲，同时将装置退出运行。4.1 逆变单元主要技术参数输出功率的性质与
6、容量。1）相数：2）额定功率：3）输出额定电压：4）额定频率：5）功率元器件： 器件。6）散热：采用简单、成熟的三相桥式逆变电路并联多重化技术。输出电压与系统侧电压保持同频、同相，能通过调节输出电压幅值与系统电压幅值的关系来确定装置3相投标商提供V50Hz采用高可靠性、高一致性的IGBT功率采用无损耗、免维护的热管散热机制，在额定功率下运行时采用自然散热方式，超过额定功率运行时可采取强迫通风散热措施。4.2IGBT性能要求IGBT必须选用国际知名品牌成熟产品，并应具有相关工程的供货记录（包括证明文件），且用户评价良好。投标商应提供IGBT的详细技术性能参数，并说明所采用的技术性能参数的理由。4
7、.3智能控制系统主要技术参数4.3.1控制器可实时计算电网所需的无功功率，实现动态跟踪与补偿。控制系统采用模块化设计。DSP控制模块具备冗余备份。外形尺寸(最大)：800mm1OOOmmX2200mm数量：1台/2台温度：TOe至+40C参考标准：IEC186控制系统特点：实时控制速度快、精度高，运行稳定、可靠。4.3.2控制方式专门针对功率因数调整与电压波动进行综合性治理，可使SVG各功率单元接触器、隔离开关、冷却系统、保护装置和有关的安全系统协调运行，逻辑正确。为了满足用户的特殊需求，SVG的控制器应可以根据需要增加某些特殊功能，在标准中作为选项。SVG可根据今后电力系统的发展，或技术的发
8、展灵活的更新。4.3.3通讯控制系统具有和上位机通讯的标准化接口。采用通讯管理机实现就地和远方通讯。同时SVG具备与变电站综合自动化联网的功能，可采用包括RS232C、RS485、以太网和MOdem等多种通讯方式。可支持的通讯协议有：1) 870-5-1032) DNP3.03) MODBUS等1.4 SVG保护类型SVG保护类型如下：母线过压、母线欠压、直流过压、过流、IGBT元件损坏检测保护、控制系统电源异常、超温、保护输入接口、保护输出接口等保护功能。1.5 报警装置与外部连接的所有报警、跳闸信号均采用接点方式，具体参数在设计联络时确定。5 .平面布置5.1 SVG补偿装置控制柜、功率柜
9、、变压器柜等均为户内组列安装。具体布置请见施工图并在设计联络时确认。5.2 SVG室内虑机械通风，由投标商在设计联络中提出通风量要求，养协助业主负责实施：主控制室内所供设备应满足技术规格书规定的运行温度要求。6 .可靠性、可维护性6.1 可靠性设备在设计时采取高可靠性措施。这些措施通过利用如下的技术以降低系统故隙概率和有关影响正常运行的随机性：6.2 采用冗余措施装置需考虑冗余措施，投标商提出方案。6.2.1主要部件IGBT采用进口的优质产品，并经过长期使用的考验，能够证明其性能优良。6.2.2电磁辐射及兼容故障检测和显示系统必须考虑防电磁干扰措施。任何子系统的运行都不受其它子系统产生的电磁辐
10、射的影响，补偿装置整机通过电磁兼容试验，对城市电磁环境及地铁环境没有影响。投标商应在供货前提供电磁兼容试验报告。6.2.3预防虫害设备外壳采用不低于IP20的防护，防止直径大于12mm或长度大于80mm的固体异物或小动物进入。6.3可维护性设备采用模块式结构，只需最少的调整、预防性维护和运行维护。产品设计包括有故障隔离及诊断措施，以减少设备修复时间、维护材料和人工成本。通过制定合理的维修/更换策略、在线维修措施及维修支持设备的最佳运用来减少停机时间。电子设备维修到板级。三、供货范围1 .一般要求1.1 供货商应提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。对于属于整套设备运
11、行和施工所必需的部件，即使本合同附件未列出或数目不足，供货商仍须在执行合同时补足。1.2 供货商应提供所有安装和检修所需专用工具和消耗材料等，并提供详细供货清单。1.3 供货商应提供随机备品备件，并在投标书中给出具体清单。1.4 供货商提供的技术资料清单见“技术服务及资料交付”。2 .设备数量序号名称单位数量产地生产厂家备注1234四、考核指标3 核点为6KV母线进线侧（1）注入6kv母线的谐波电流值满足指标（参考标准为国标电能质量公共电网谐波GB14549-93）；（2）电压谐波总波畸变率W3%（参考标准为国标电能质量公共电网谐波GB14549-93）（3）电压波动2%,参考指标为中国国标电
12、能质量电压波动和闪变GB/12326-20001）（4）月平均功率因数大于0.95。五、试验L总则1.1 投标商在制造过程中，应对设备的材料、连接、组装、工艺、整体以及功能进行试验和检查，以保证完全符合本规格书和已确认的设计图纸的要求。1.2 业主有权在对生产设备的质量管理情况进行检查。1 .3在试验、检查过程中，如发现任何不符合本规格书要求的硬件和软件，投标商都必须及时更换，由此引起的任何费用都应由投标商承担。1.4应进行工厂试验、工厂验收试验。对采购设备的出厂试验由投标商根据相关产品的技术规格要求在制造厂完成，在出厂试验前提供业主验收。2 .工厂试验2.1 工厂试验主要目的是检验动态补偿装
13、置的性能指标是否达到。试验主要包括以下试验项目且不仅限于以下试验项目： 耐压试验 整组试验 投运试验 功能效果测试 为保证设备的稳定可靠，要求设备厂家的SVG出厂前必须经过48小时高压全载试验。2.2 工厂验收结束后，在投运后，进行72小时的稳定性试验。六、包装、运输和储存（1）投标商应负责将所供设备严密包装，防止潮气、锈蚀、淋雨和震动。包装应牢固可靠，应考虑到运输过程中，可能受到的最大加速度所产生的冲击，设备不松动、不损坏、不变形。（2）设备在装运后投标商应立即将装货通知单一式四份特快专递邮寄给业主。（3）投标商应负责将设备运至现场。（4）随产品提供的技术资料应完整无缺。七、随机带以下配件：1 .X国EUPEC公司的牵引级IGBT模块6块。2 .低感电力电容器3台。3 .差流互感器1台（大连二互）。4 .各种指示灯按钮一套。
