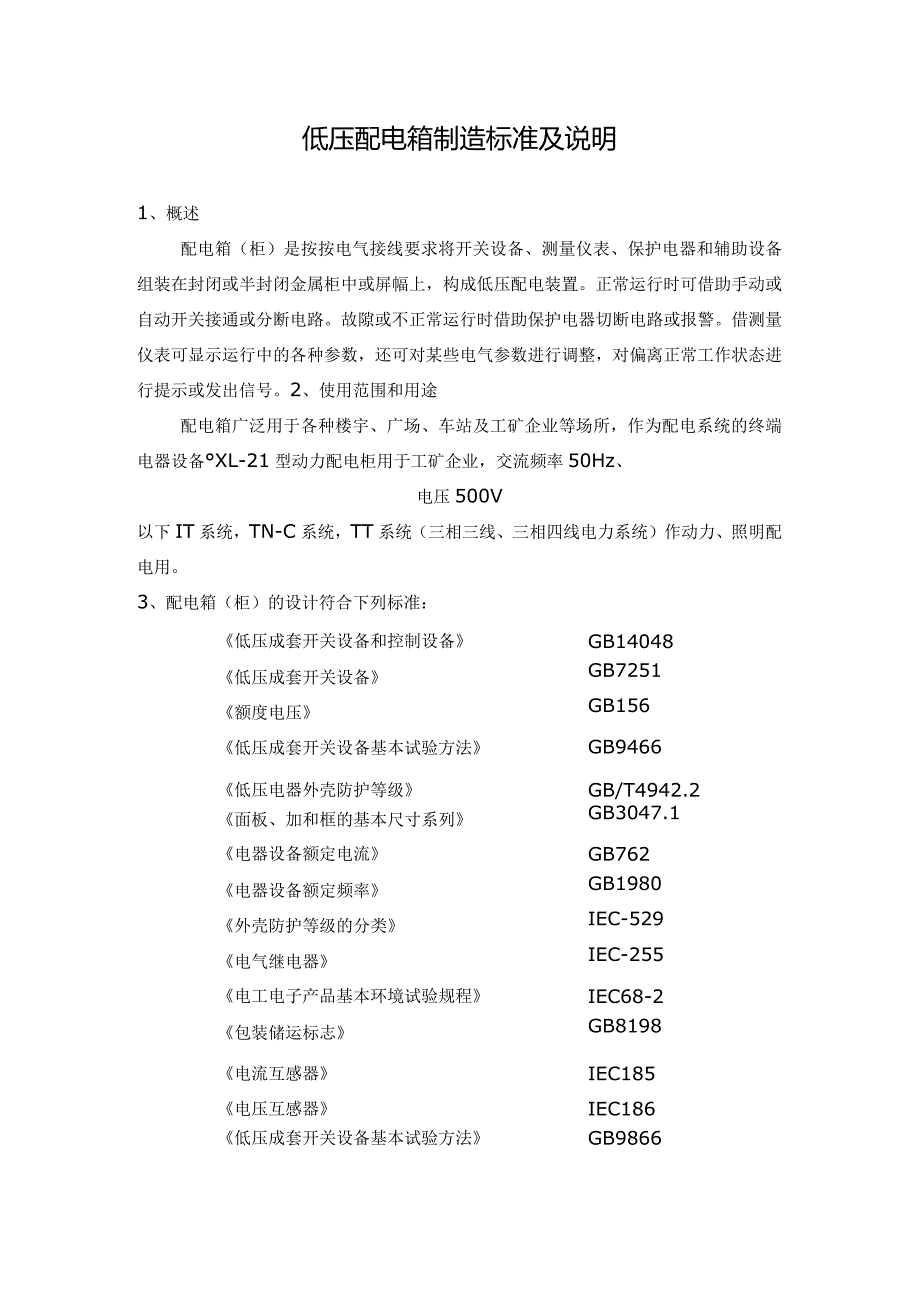

1、低压配电箱制造标准及说明1、概述配电箱（柜）是按按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。正常运行时可借助手动或自动开关接通或分断电路。故隙或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。2、使用范围和用途配电箱广泛用于各种楼宇、广场、车站及工矿企业等场所，作为配电系统的终端电器设备XL-21型动力配电柜用于工矿企业，交流频率50Hz、电压500V以下IT系统，TN-C系统，TT系统（三相三线、三相四线电力系统）作动力、照明配电用。3、
2、配电箱（柜）的设计符合下列标准：低压成套开关设备和控制设备GB14048低压成套开关设备GB7251额度电压GB156低压成套开关设备基本试验方法GB9466低压电器外壳防护等级GB/T4942.2面板、加和框的基本尺寸系列GB3047.1电器设备额定电流GB762电器设备额定频率GB1980外壳防护等级的分类IEC-529电气继电器IEC-255电工电子产品基本环境试验规程IEC68-2包装储运标志GB8198电流互感器IEC185电压互感器IEC186低压成套开关设备基本试验方法GB9866指示灯和按钮的颜色GB4025机电产品包装通用技术条件GB/T13384电气接线端子的识别和用字母数

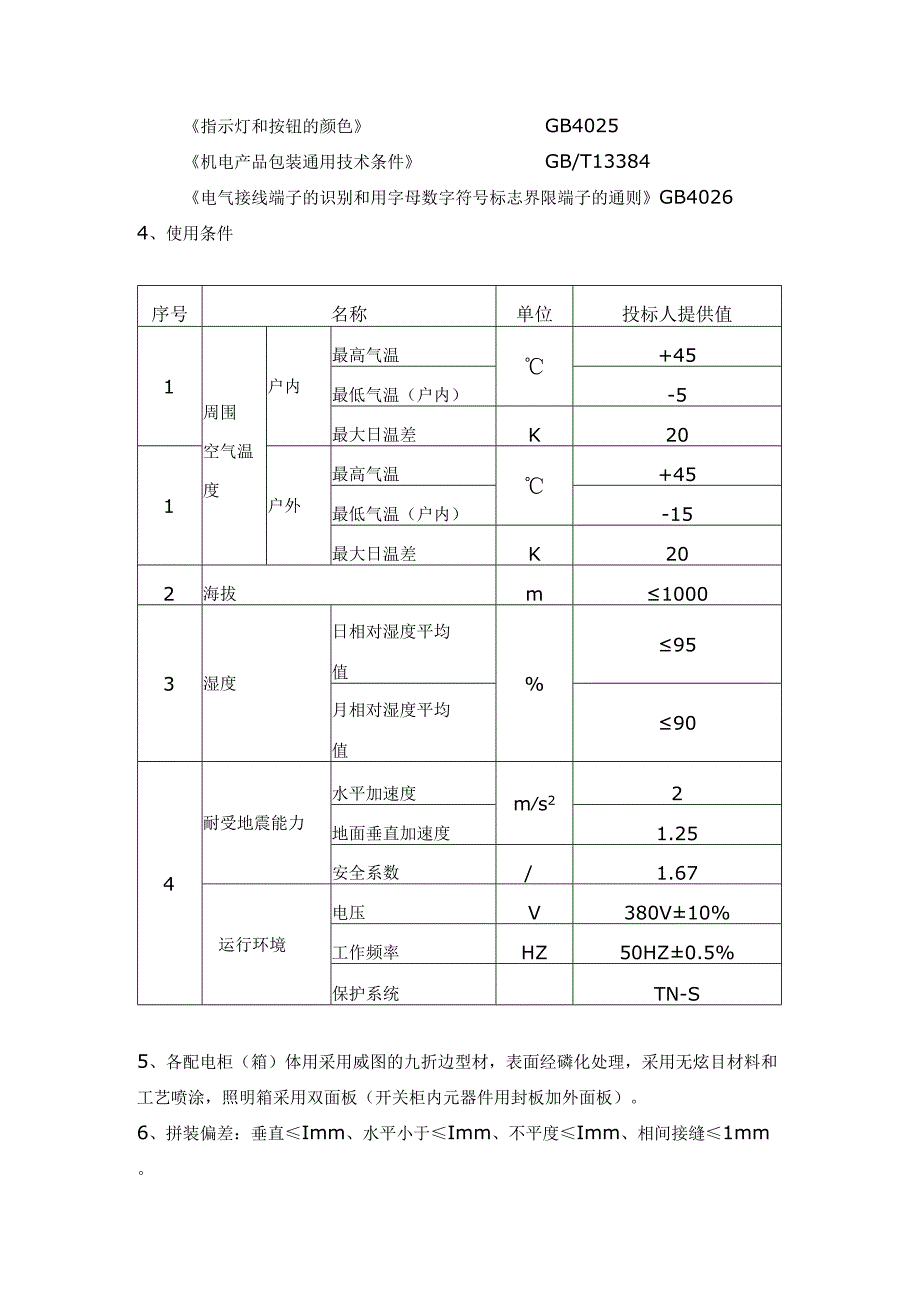

3、字符号标志界限端子的通则GB40264、使用条件序号名称单位投标人提供值1周围空气温度户内最高气温+45最低气温（户内）-5最大日温差K201户外最高气温+45最低气温（户内）-15最大日温差K202海拔m10003湿度日相对湿度平均值%95月相对湿度平均值904耐受地震能力水平加速度ms22地面垂直加速度1.25安全系数/1.67运行环境电压V380V10%工作频率HZ50HZ0.5%保护系统TN-S5、各配电柜（箱）体用采用威图的九折边型材，表面经磷化处理，采用无炫目材料和工艺喷涂，照明箱采用双面板（开关柜内元器件用封板加外面板）。6、拼装偏差：垂直Imm、水平小于Imm、不平度Imm、相

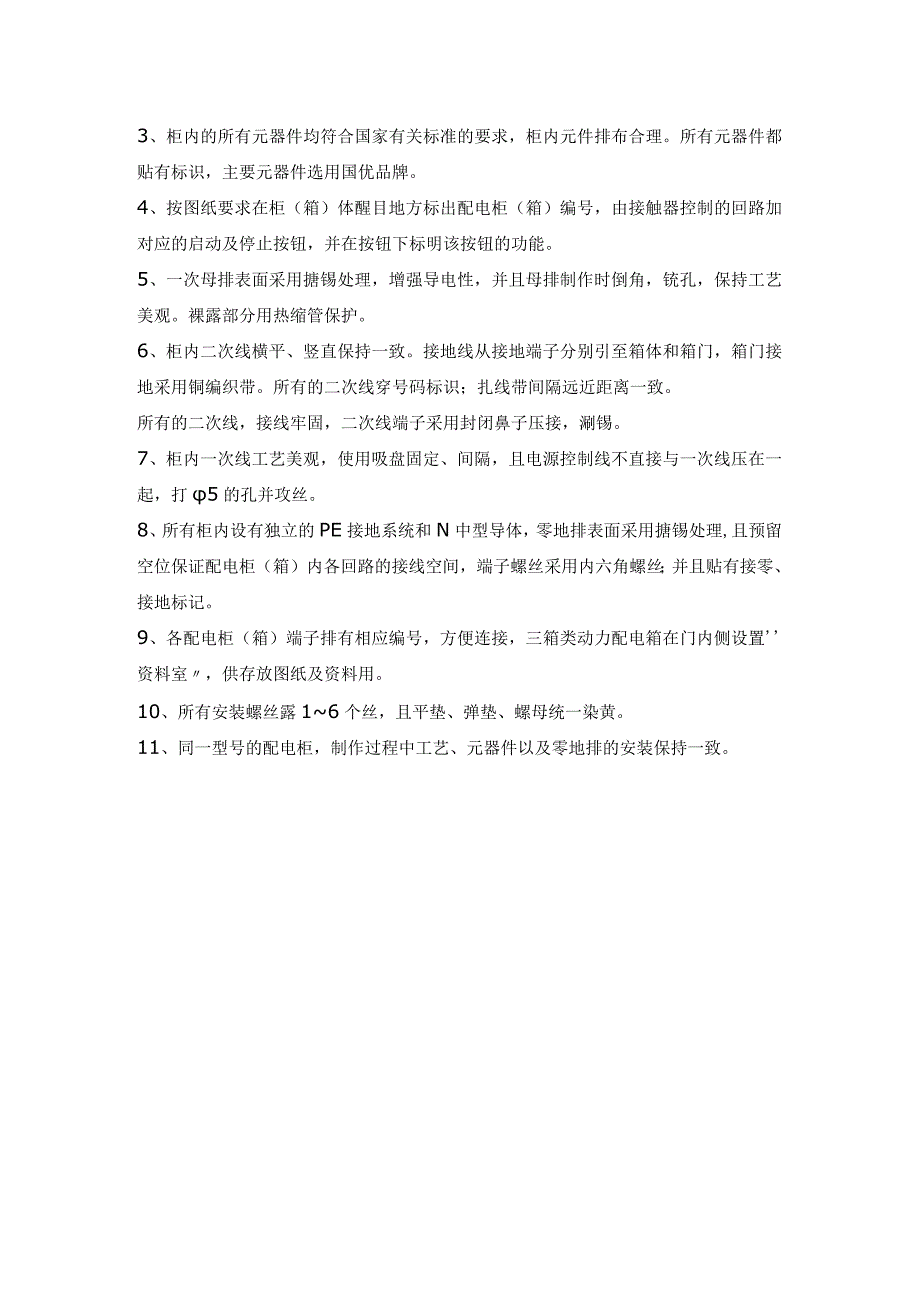

4、间接缝1mm。3、柜内的所有元器件均符合国家有关标准的要求，柜内元件排布合理。所有元器件都贴有标识，主要元器件选用国优品牌。4、按图纸要求在柜（箱）体醒目地方标出配电柜（箱）编号，由接触器控制的回路加对应的启动及停止按钮，并在按钮下标明该按钮的功能。5、一次母排表面采用搪锡处理，增强导电性，并且母排制作时倒角，铳孔，保持工艺美观。裸露部分用热缩管保护。6、柜内二次线横平、竖直保持一致。接地线从接地端子分别引至箱体和箱门，箱门接地采用铜编织带。所有的二次线穿号码标识；扎线带间隔远近距离一致。所有的二次线，接线牢固，二次线端子采用封闭鼻子压接，涮锡。7、柜内一次线工艺美观，使用吸盘固定、间隔，且电源控制线不直接与一次线压在一起，打5的孔并攻丝。8、所有柜内设有独立的PE接地系统和N中型导体，零地排表面采用搪锡处理,且预留空位保证配电柜（箱）内各回路的接线空间，端子螺丝采用内六角螺丝；并且贴有接零、接地标记。9、各配电柜（箱）端子排有相应编号，方便连接，三箱类动力配电箱在门内侧设置资料室，供存放图纸及资料用。10、所有安装螺丝露16个丝，且平垫、弹垫、螺母统一染黄。11、同一型号的配电柜，制作过程中工艺、元器件以及零地排的安装保持一致。
