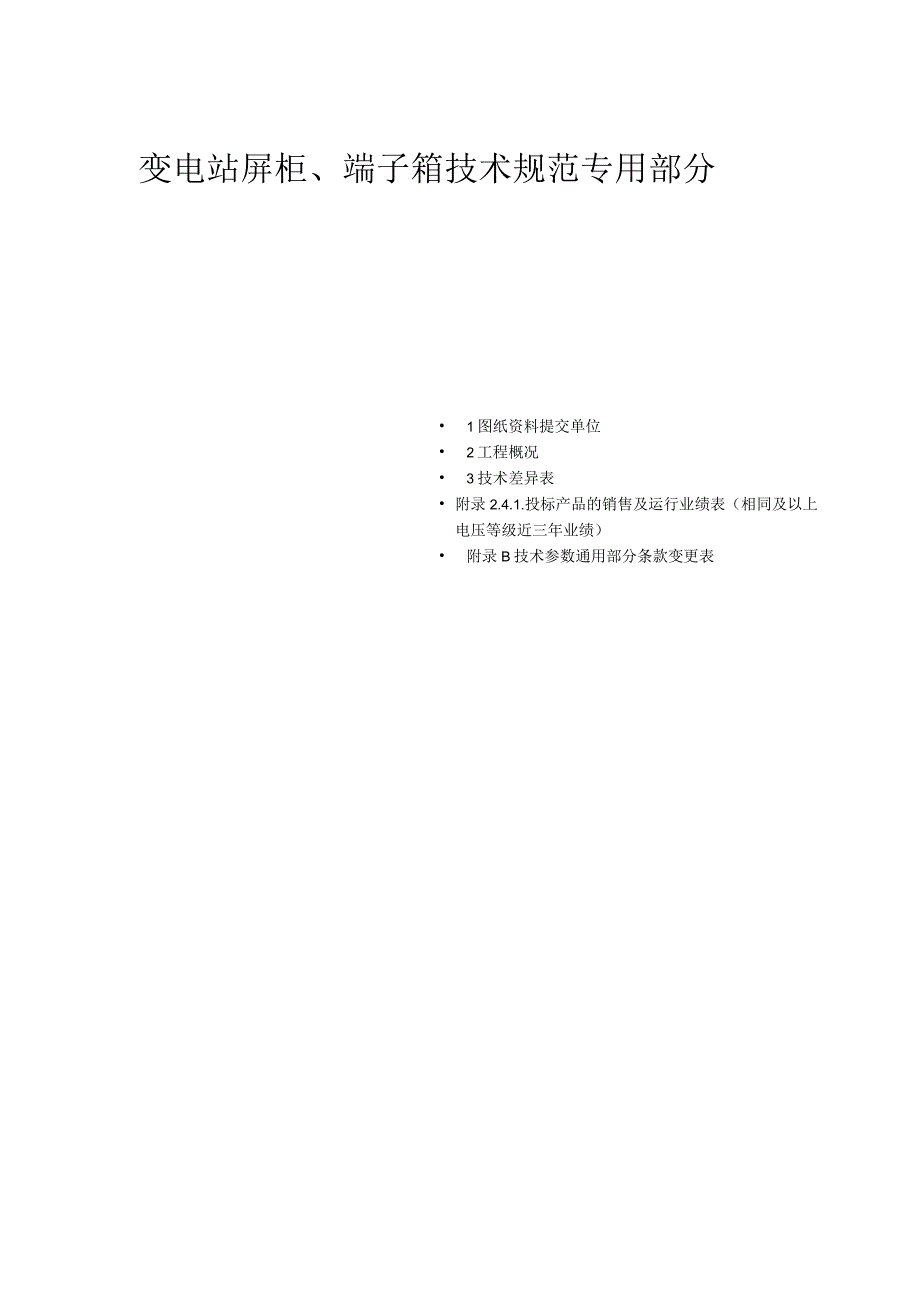

变电站屏柜、端子箱技术规范(2023年).docx_第1页
第1页 / 共6页

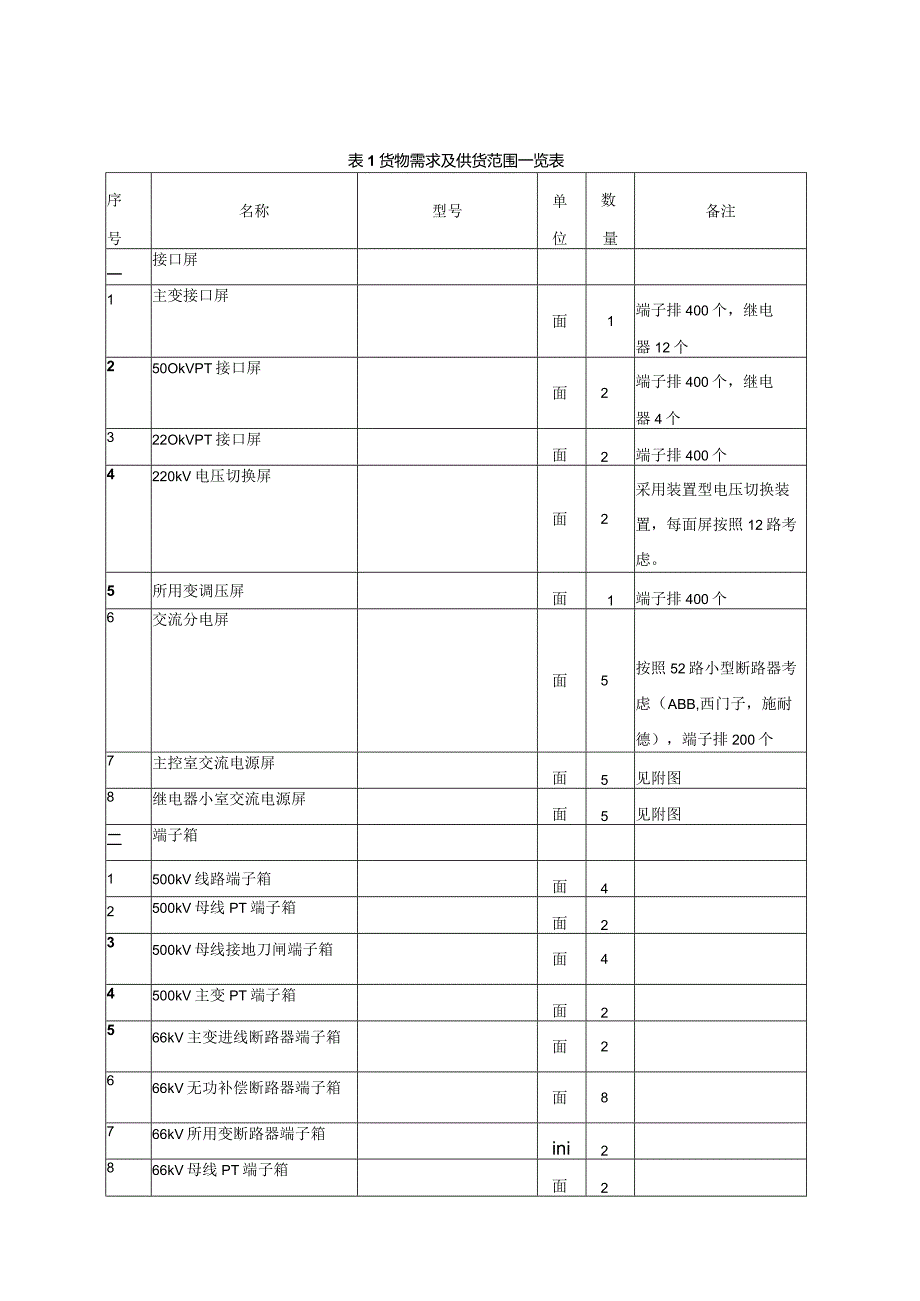

变电站屏柜、端子箱技术规范(2023年).docx_第2页
第2页 / 共6页

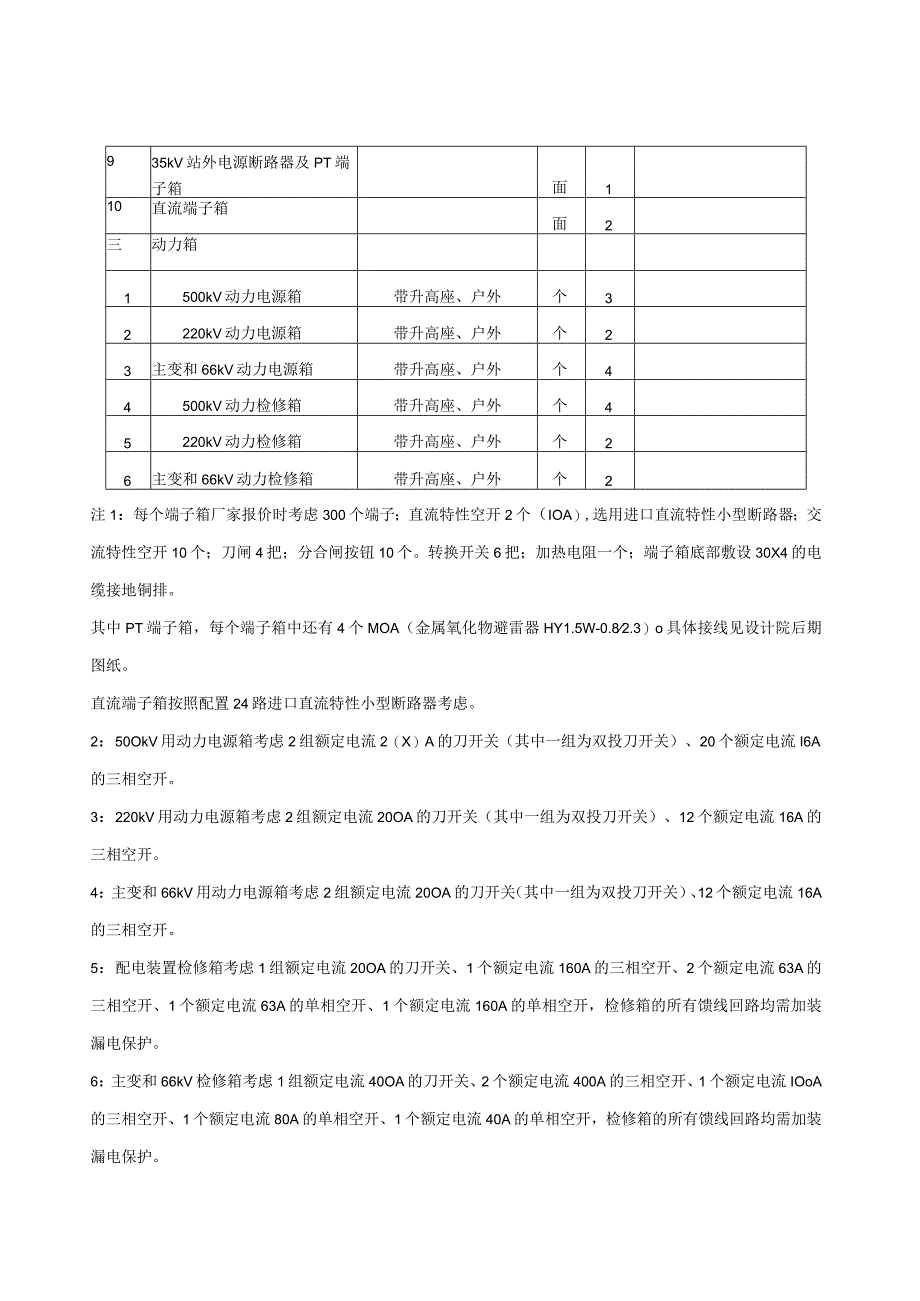

变电站屏柜、端子箱技术规范(2023年).docx_第3页
第3页 / 共6页
变电站屏柜、端子箱技术规范(2023年).docx_第4页
第4页 / 共6页
变电站屏柜、端子箱技术规范(2023年).docx_第5页
第5页 / 共6页
变电站屏柜、端子箱技术规范(2023年).docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《变电站屏柜、端子箱技术规范(2023年).docx》由会员分享,可在线阅读,更多相关《变电站屏柜、端子箱技术规范(2023年).docx(6页珍藏版)》请在第壹文秘上搜索。

1、变电站屏柜、端子箱技术规范专用部分 1图纸资料提交单位 2工程概况 3技术差异表 附录2.4.1.投标产品的销售及运行业绩表(相同及以上电压等级近三年业绩) 附录B技术参数通用部分条款变更表表1货物需求及供货范围一览表序号名称型号单位数量备注一接口屏1主变接口屏面1端子排400个,继电器12个250OkVPT接口屏面2端子排400个,继电器4个322OkVPT接口屏面2端子排400个4220kV电压切换屏面2采用装置型电压切换装置,每面屏按照12路考虑。5所用变调压屏面1端子排400个6交流分电屏面5按照52路小型断路器考虑(ABB,西门子,施耐德),端子排200个7主控室交流电源屏面5见附图

2、8继电器小室交流电源屏面5见附图二端子箱1500kV线路端子箱面42500kV母线PT端子箱面23500kV母线接地刀闸端子箱面44500kV主变PT端子箱面2566kV主变进线断路器端子箱面2666kV无功补偿断路器端子箱面8766kV所用变断路器端子箱ini2866kV母线PT端子箱面2935kV站外电源断路器及PT端子箱面110直流端子箱面2三动力箱1500kV动力电源箱带升高座、户外个32220kV动力电源箱带升高座、户外个23主变和66kV动力电源箱带升高座、户外个44500kV动力检修箱带升高座、户外个45220kV动力检修箱带升高座、户外个26主变和66kV动力检修箱带升高座、户

3、外个2注1:每个端子箱厂家报价时考虑300个端子;直流特性空开2个(IOA),选用进口直流特性小型断路器;交流特性空开10个;刀闸4把;分合闸按钮10个。转换开关6把;加热电阻一个;端子箱底部敷设30X4的电缆接地铜排。其中PT端子箱,每个端子箱中还有4个MOA(金属氧化物避雷器HY1.5W-0.82.3)o具体接线见设计院后期图纸。直流端子箱按照配置24路进口直流特性小型断路器考虑。2:50OkV用动力电源箱考虑2组额定电流2(X)A的刀开关(其中一组为双投刀开关)、20个额定电流I6A的三相空开。3:220kV用动力电源箱考虑2组额定电流20OA的刀开关(其中一组为双投刀开关)、12个额定

4、电流16A的三相空开。4:主变和66kV用动力电源箱考虑2组额定电流20OA的刀开关(其中一组为双投刀开关)、12个额定电流16A的三相空开。5:配电装置检修箱考虑1组额定电流20OA的刀开关、1个额定电流160A的三相空开、2个额定电流63A的三相空开、1个额定电流63A的单相空开、1个额定电流160A的单相空开,检修箱的所有馈线回路均需加装漏电保护。6:主变和66kV检修箱考虑1组额定电流40OA的刀开关、2个额定电流400A的三相空开、1个额定电流IOoA的三相空开、1个额定电流80A的单相空开、1个额定电流40A的单相空开,检修箱的所有馈线回路均需加装漏电保护。表2必备的备品备件、专用

5、工具和仪器仪表供货表序号名称项目单位要求投标人响应规格单位数量规格单位数量1234表3推荐的备品备件、专用工具和仪器仪表供货表(投标人填写)序号名称型号和规格单位数量制造商12341图纸资料提交单位表4卖方提交的图纸资料及其接收单位单位供确认的图纸和资料供设计图纸和资料最终图纸及资料最终图纸及资料的光盘备注图纸和资料CAD光盘设计单位11111XX电网有限公司252运行单位1522工程概况2.1 项目名称:XX县50OkV变电站2.2 项目单位:XX电网2.3 工程规模:本工程50OkV远期出线12回,本期出线4回。22OkV远期出线16回,本期出线8回。终期共安装4台容量为1200MVA的主

6、变压器,本期安装2台容量为1200MVA的主变压器。66kV远期安装4组电容器,2组电抗器,本期安装3组电容器,1组电抗器。2.4 中性点接地方式:500kV,22OkV直接接地,66kV不接地。2. 5电气主接线形式:500kV主接线为3/2断路器接线;220kV主接线为双母线双分段接线,66kV主接线为单母线。2.6 断路器跳闸线圈:2个跳闸线圈2.7 工程地址:2.8 交通、运输:2.9 其他条件:a.直流电源电压:220Vb. TA二次侧电流:1Ac. TV二次侧电压:IoOV,lzv3VVd.系统额定频率:50Hze,安装地点:2.10 特殊环境要求:填写说明:1 .投标人应认真逐项

7、填写技术参数响应表中“投标人保证值”,不能为空,也不能以“响应”两字代替,不允许改动招标人要求值。如有差异,请填写技术差异表。2 .本表中标号部分“响应依据或出处”应填写该项参数响应值的详细出处。例如:某型式检验报告编号XX条款XXo表6投标货物主要设备明细表序号名称投标人填写规格单位数量12343技术差异表投标人提供的产品技术规范应与本招标文件中规定的要求一致。若有差异投标人应如实、认真地填写差异值;若无技术差异则视为完全满足本技术规范的要求,且在技术差异表中填写“无差异二表7技术差异表序号项目对应条款编号技术招标文件要求差异备注1箱体材质23附录2.4.1.投标产品的销售及运行业绩表(相同及以上电压等级近三年业绩)序号型号技术参数工程名称数量投运时间使用单位联系人联系电话附录B技术参数通用部分条款变更表(本表是对技术规范“通用部分”的增加、补充和修改,如有冲突,应以木表为准)变更条款页码、款号变更内容原表述变更后表述
