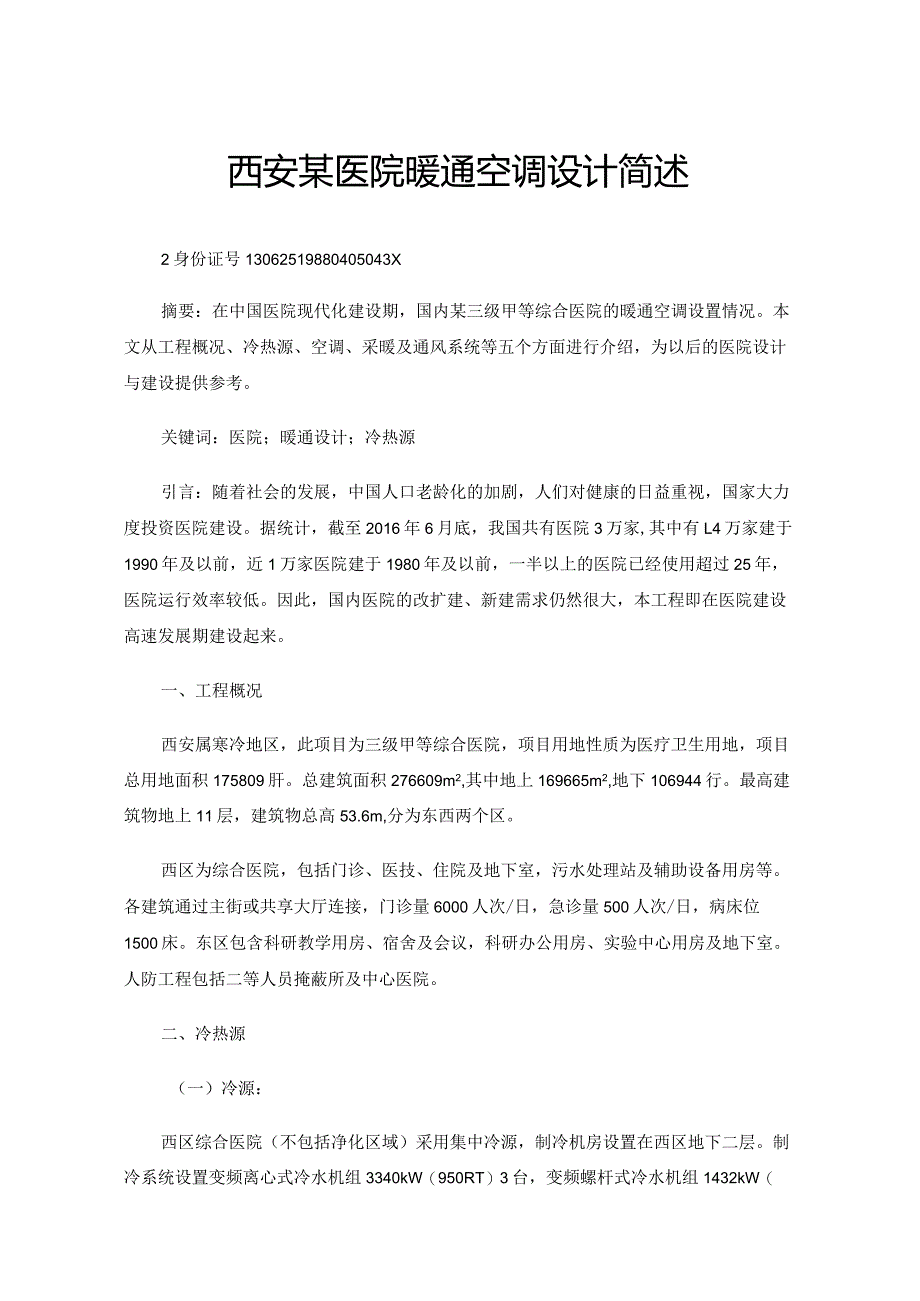

1、西安某医院暖通空调设计简述2身份证号13062519880405043X摘要：在中国医院现代化建设期，国内某三级甲等综合医院的暖通空调设置情况。本文从工程概况、冷热源、空调、采暖及通风系统等五个方面进行介绍，为以后的医院设计与建设提供参考。关键词：医院；暖通设计；冷热源引言：随着社会的发展，中国人口老龄化的加剧，人们对健康的日益重视，国家大力度投资医院建设。据统计，截至2016年6月底，我国共有医院3万家,其中有L4万家建于1990年及以前，近1万家医院建于1980年及以前，一半以上的医院已经使用超过25年，医院运行效率较低。因此，国内医院的改扩建、新建需求仍然很大，本工程即在医院建设高速发展
2、期建设起来。一、工程概况西安属寒冷地区，此项目为三级甲等综合医院，项目用地性质为医疗卫生用地，项目总用地面积175809肝。总建筑面积276609m2,其中地上169665m2,地下106944行。最高建筑物地上11层，建筑物总高53.6m,分为东西两个区。西区为综合医院，包括门诊、医技、住院及地下室，污水处理站及辅助设备用房等。各建筑通过主街或共享大厅连接，门诊量6000人次/日，急诊量500人次/日，病床位1500床。东区包含科研教学用房、宿舍及会议，科研办公用房、实验中心用房及地下室。人防工程包括二等人员掩蔽所及中心医院。二、冷热源（一）冷源：西区综合医院（不包括净化区域）采用集中冷源，

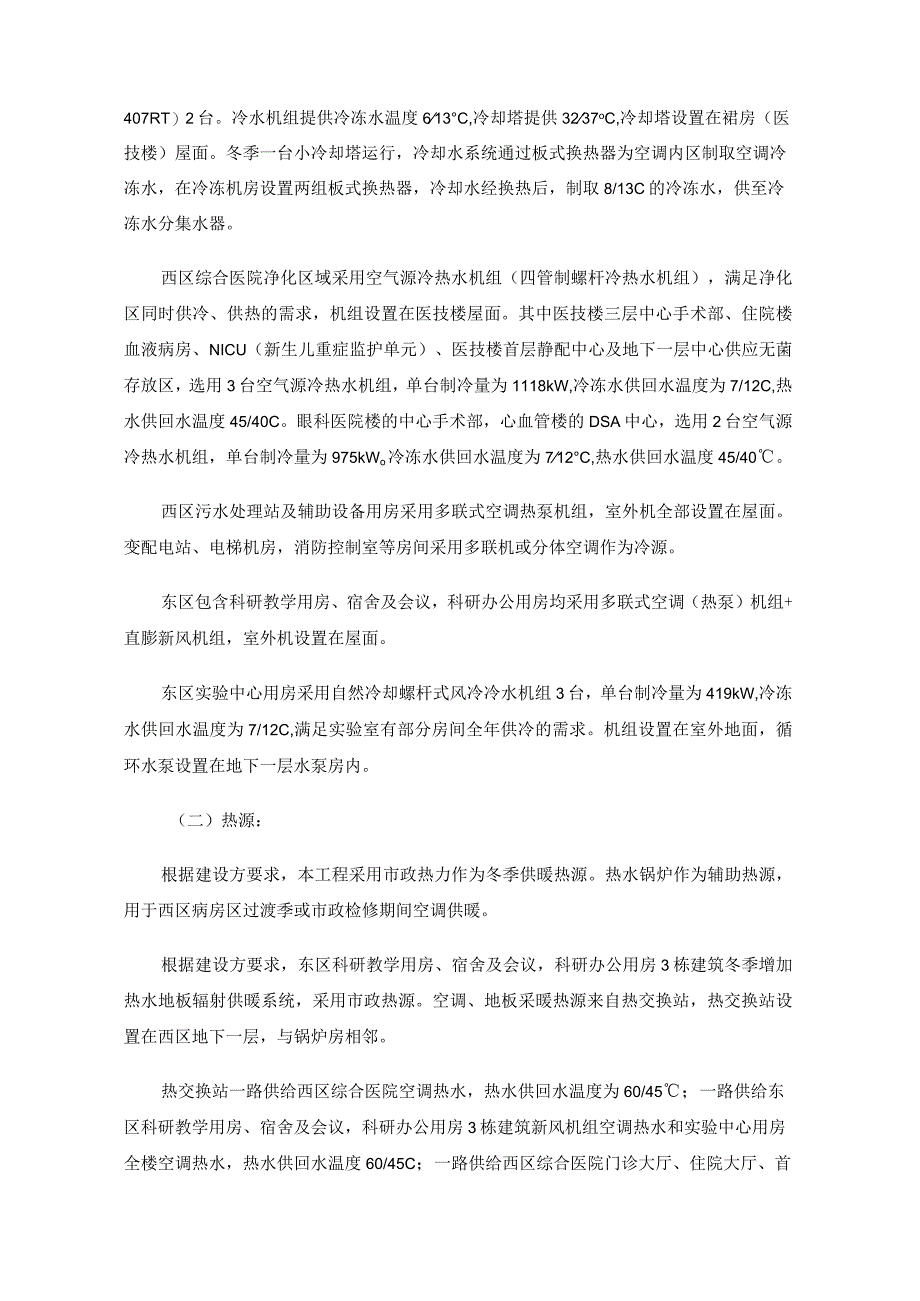

3、制冷机房设置在西区地下二层。制冷系统设置变频离心式冷水机组3340kW（950RT）3台，变频螺杆式冷水机组1432kW（407RT）2台。冷水机组提供冷冻水温度613C,冷却塔提供3237oC,冷却塔设置在裙房（医技楼）屋面。冬季一台小冷却塔运行，冷却水系统通过板式换热器为空调内区制取空调冷冻水，在冷冻机房设置两组板式换热器，冷却水经换热后，制取8/13C的冷冻水，供至冷冻水分集水器。西区综合医院净化区域采用空气源冷热水机组（四管制螺杆冷热水机组），满足净化区同时供冷、供热的需求，机组设置在医技楼屋面。其中医技楼三层中心手术部、住院楼血液病房、NICU（新生儿重症监护单元）、医技楼首层静配中
4、心及地下一层中心供应无菌存放区，选用3台空气源冷热水机组，单台制冷量为1118kW,冷冻水供回水温度为7/12C,热水供回水温度45/40C。眼科医院楼的中心手术部，心血管楼的DSA中心，选用2台空气源冷热水机组，单台制冷量为975kWo冷冻水供回水温度为712C,热水供回水温度45/40。西区污水处理站及辅助设备用房采用多联式空调热泵机组，室外机全部设置在屋面。变配电站、电梯机房，消防控制室等房间采用多联机或分体空调作为冷源。东区包含科研教学用房、宿舍及会议，科研办公用房均采用多联式空调（热泵）机组+直膨新风机组，室外机设置在屋面。东区实验中心用房采用自然冷却螺杆式风冷冷水机组3台，单台制冷
5、量为419kW,冷冻水供回水温度为7/12C,满足实验室有部分房间全年供冷的需求。机组设置在室外地面，循环水泵设置在地下一层水泵房内。（二）热源：根据建设方要求，本工程采用市政热力作为冬季供暖热源。热水锅炉作为辅助热源，用于西区病房区过渡季或市政检修期间空调供暖。根据建设方要求，东区科研教学用房、宿舍及会议，科研办公用房3栋建筑冬季增加热水地板辐射供暖系统，采用市政热源。空调、地板采暖热源来自热交换站，热交换站设置在西区地下一层，与锅炉房相邻。热交换站一路供给西区综合医院空调热水，热水供回水温度为60/45；一路供给东区科研教学用房、宿舍及会议，科研办公用房3栋建筑新风机组空调热水和实验中心用

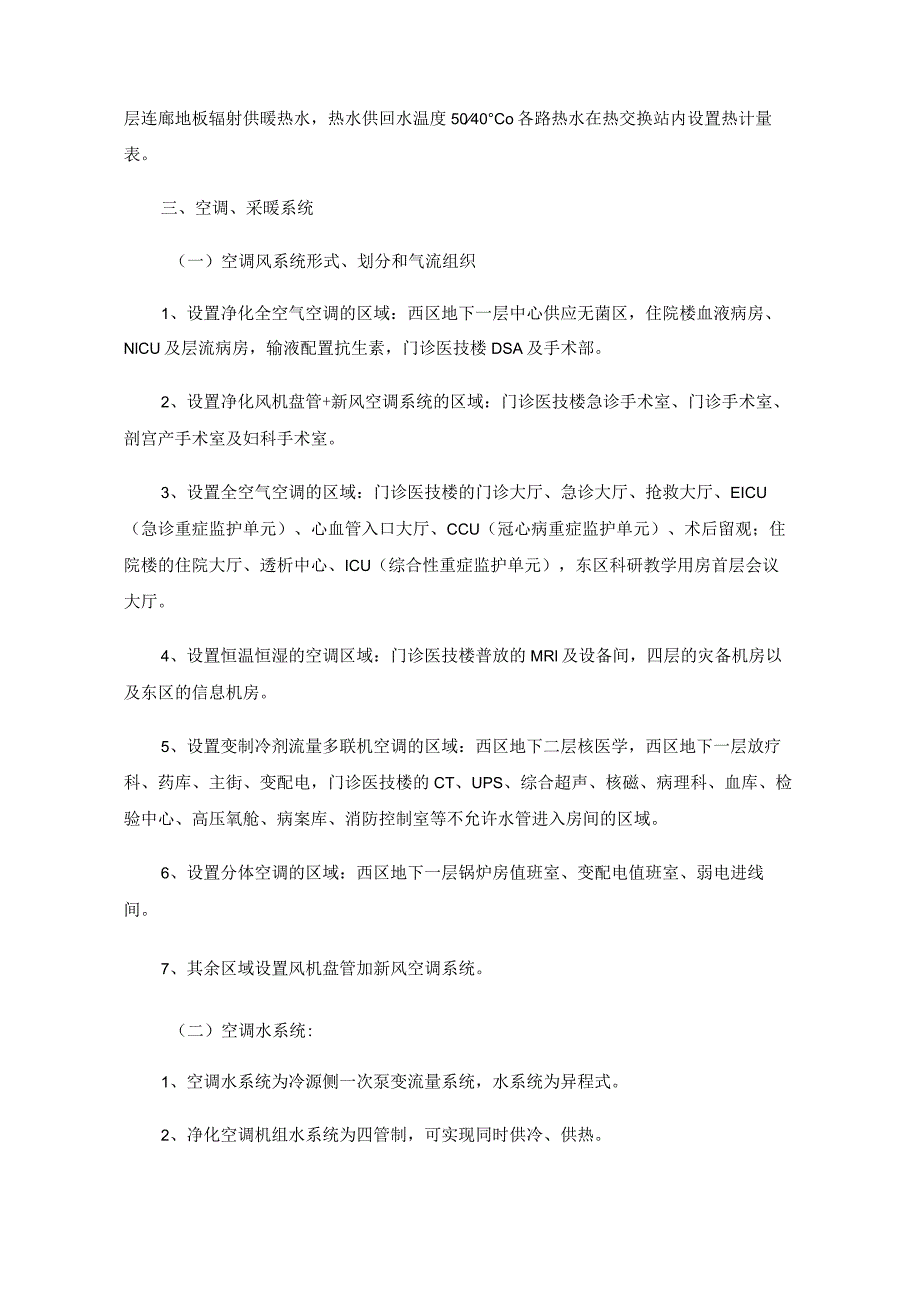

6、房全楼空调热水，热水供回水温度60/45C；一路供给西区综合医院门诊大厅、住院大厅、首层连廊地板辐射供暖热水，热水供回水温度5040Co各路热水在热交换站内设置热计量表。三、空调、采暖系统（一）空调风系统形式、划分和气流组织1、设置净化全空气空调的区域：西区地下一层中心供应无菌区，住院楼血液病房、NlCU及层流病房，输液配置抗生素，门诊医技楼DSA及手术部。2、设置净化风机盘管+新风空调系统的区域：门诊医技楼急诊手术室、门诊手术室、剖宫产手术室及妇科手术室。3、设置全空气空调的区域：门诊医技楼的门诊大厅、急诊大厅、抢救大厅、EICU（急诊重症监护单元）、心血管入口大厅、CCU（冠心病重症监护单
7、元）、术后留观；住院楼的住院大厅、透析中心、ICU（综合性重症监护单元），东区科研教学用房首层会议大厅。4、设置恒温恒湿的空调区域：门诊医技楼普放的MRl及设备间，四层的灾备机房以及东区的信息机房。5、设置变制冷剂流量多联机空调的区域：西区地下二层核医学，西区地下一层放疗科、药库、主街、变配电，门诊医技楼的CT、UPS、综合超声、核磁、病理科、血库、检验中心、高压氧舱、病案库、消防控制室等不允许水管进入房间的区域。6、设置分体空调的区域：西区地下一层锅炉房值班室、变配电值班室、弱电进线间。7、其余区域设置风机盘管加新风空调系统。（二）空调水系统:1、空调水系统为冷源侧一次泵变流量系统，水系统为
8、异程式。2、净化空调机组水系统为四管制，可实现同时供冷、供热。3、非净化空调机组、新风机组为两管制，冬季供暖、夏季供冷。4、风机盘管为分区两管制，外区风机盘管冬季供暖、夏季供冷；内区风盘全年供冷。5、空调末端设备（空调机组、风机盘管），水系统的管道附件公称压力大于等于1.OMpa6、空调冷冻水系统定压，由设在冷冻机房的定压补水排气装置定压，定压高度为58m（相对于地下二层冷冻机房TO.0m）7、冬季空调供暖热水、地板辐射供暖热水定压，由热交换站内的定压补水排气装置定压。8、空调水系统按功能分区进行冷、热量计量，计量采用超声波热量表。9、空调机组入口及主要分支管道设置平衡阀（组）保证系统水力平衡
9、，风机盘管设带三速开关和温度控制器的电动两通阀。10、空调冷冻水、冷却水均采用容水机组对循环水进行物理及化学处理。（三）采暖水系统门诊入口大厅、住院大厅、首层的连廊等大空间区域采用热水地板辐射供暖系统，地板采暖分集水器之前的管道均应保温。在分水器加热盘管的始端设针型截止阀，在集水器加热盘管的末端设柱塞式流量调节器。（四）加湿系统1、西区门诊、医技、住院及地下室的舒适性新风和空调机组（厨房、餐厅不加湿）冬季采用高压微雾的加湿方式。2、西区门诊、医技、住院及地下室的洁净区域空调机组冬季采用二次蒸汽的加湿方式，一次蒸汽由锅炉房提供，蒸汽压力不低于0.2MPa,二次蒸汽加湿器采用软化水3、东区新风和空
10、调机组冬季采用湿膜的加湿方式。四、通风系统（一）通风设计参数房间名称送风量（次h）排风量（次h）备注变配电室55平时排风兼气体灭火后排风热交换站88给水泵房44消防泵房66燃气表间12兼事故通风锅炉房12+燃烧空气量12兼事故通风水处理间44冷冻机房6（平时）6（平时）事故通风12次/h太平间12柴油发电机房6（平时），自然进风（工作）6（平时），机械排风（工作）按发热量计算排风量储油间5手术部设备层22进风配粗效、中效过滤器空压站1212温度W40C真空泵房1212汇流排间1212废气回收间1212降温池间15MRI12事故通风2040m3/h信息机房5气体灭火后排风汽车库(5.5m)6（平
11、时）6（平时）报警阀间5表1普通通风系统设置表（二）通风系统设置及要求检验中心通风柜和生物安全柜设置集中的变风量排风系统，排风机设在屋顶。内镜清洗设独立的排风系统，换气次数为15次h,废气高空排放，排风机设在屋顶。每个通风柜的排风管道上安装变风量阀（VAV）,无通风柜的实验室送、排风管道设定风量阀（CAV）。包含通风柜排风的系统，设置一体光氧离子废气处理机。五、空调通风系统控制开机顺序：冷却塔风机一冷却水管路水阀一冷却泵一冷冻水管路水阀一冷冻泵一制冷机组；关机顺序与开机顺序相反。地下车库CO控制，按防火分区设置CO传感器，每个防火分区不少于23个，安装位置离地1.3m。基于CO?浓度控制新风量
12、室内CO2浓度设定值为1800mgm3,空调机组：回风管设C（传感器测量C（浓度，将测定值与设定值比对后，根据二者偏差调节新风阀和回风阀的开度，进而调整新风量和回风量；新风机组：在典型房间设CO?传感器测量CO2浓度，将测定值与设定值比对后，调节新风阀开度，在新风管设压力传感器并据此调节风机转速，进而调整新风量。CO2浓度控制应与室外空气焰值控制相结合，并以室外空气焰值控制优先。供冷阶段当室外空气焰值低于室内空气焰值时和供暖阶段当室外空气焰值高于室内空气焰值时，应按焙值控制增大新风量；除此以外，在最小新风量运行工况条件下仍然需要减小新风量时，才启动C02浓度。结语：在医院设计中，暖通空调专业担负着重要的角色。因医院各个科室要求不同，设计者应根据医院工艺需求进行空调设计。随着科技的进步，医院的设计向精细化发展，设计人员要不断学习进步，为医生和患者提供良好的工作和就医环境。参考文献：1黄中.医院通风空调设计指南M.北京.中国建筑工业出版社，2019.
