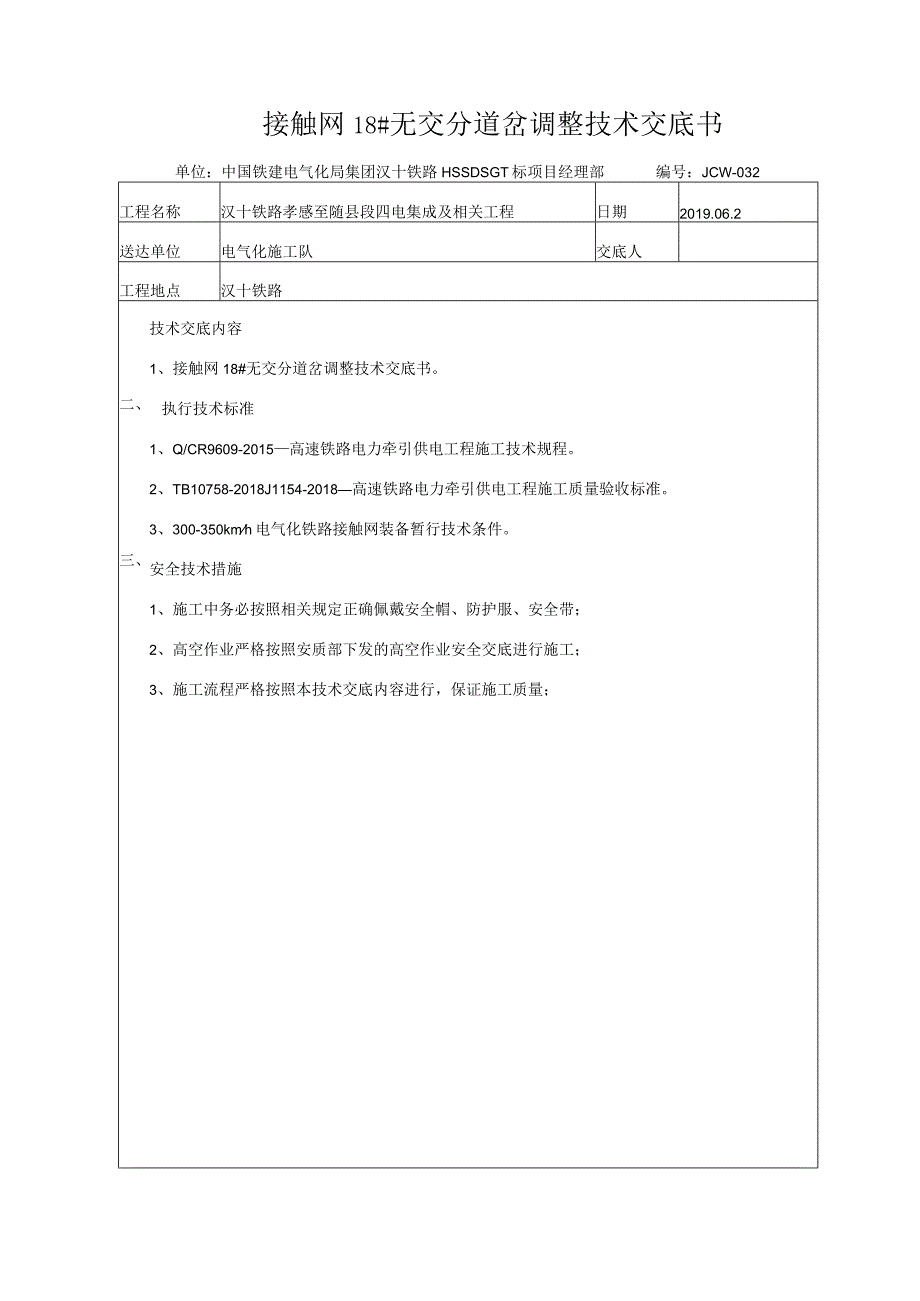

1、新建武汉至十堰铁路站后“四电”系统集成及相关工程18#无交分道岔调整技术交底中国铁建编制:审核:批准:中国铁建电气化局集团有限公司汉十铁路HSSDSG-I标项目经理部二零一九年6月接触网18#无交分道岔调整技术交底书单位:中国铁建电气化局集团汉十铁路HSSDSGT标项目经理部编号:JCW-032工程名称汉十铁路孝感至随县段四电集成及相关工程日期2019.06.2送达单位电气化施工队交底人工程地点汉十铁路二、三、技术交底内容1、接触网18#无交分道岔调整技术交底书。执行技术标准1、Q/CR9609-2015高速铁路电力牵引供电工程施工技术规程。2、TB10758-2018J1154-2018高速

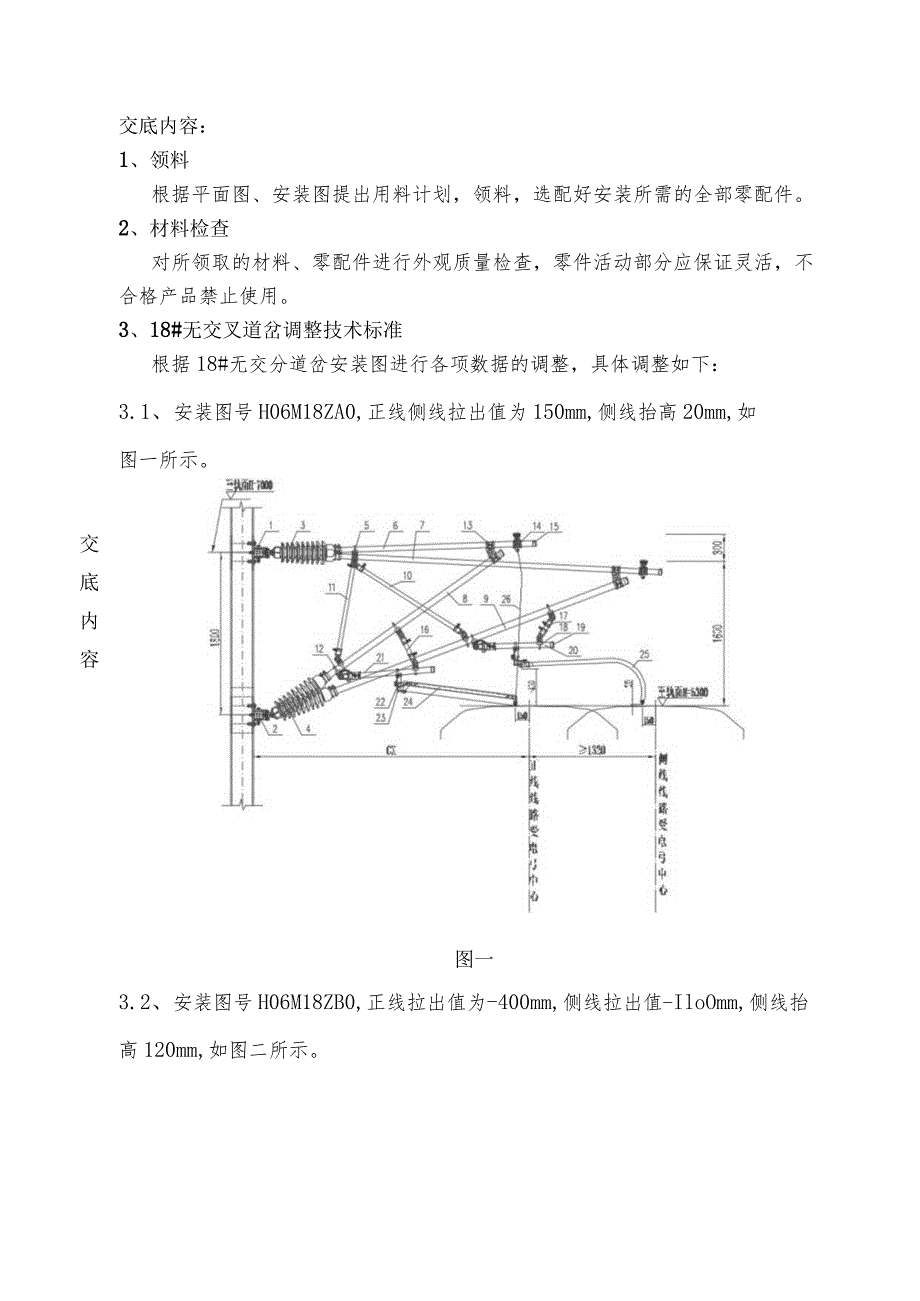

2、铁路电力牵引供电工程施工质量验收标准。3、300-350kmh电气化铁路接触网装备暂行技术条件。安全技术措施1、施工中务必按照相关规定正确佩戴安全帽、防护服、安全带;2、高空作业严格按照安质部下发的高空作业安全交底进行施工;3、施工流程严格按照本技术交底内容进行,保证施工质量;交底内容:1、领料根据平面图、安装图提出用料计划,领料,选配好安装所需的全部零配件。2、材料检查对所领取的材料、零配件进行外观质量检查,零件活动部分应保证灵活,不合格产品禁止使用。3、18#无交叉道岔调整技术标准根据18#无交分道岔安装图进行各项数据的调整,具体调整如下:3.1、 安装图号H06M18ZA0,正线侧线拉出

3、值为150mm,侧线抬高20mm,如图一所示。交 底 内 容图一3.2、 安装图号H06M18ZB0,正线拉出值为-400mm,侧线拉出值-IloOmm,侧线抬高120mm,如图二所示。交底内容3.3、安装图号H06M18ZC0,正线拉出值为200mm,侧线拉出值-80Omnb侧线抬高500rmn,如图三所示。3.4、安装图号H06M18ZD0,正线拉出值为TOOmm,侧线拉出值为150mm,侧线抬高20mm,如图四所示。交 底 内 容图四止为纥跌3.5、安装图号H06M18ZE0,正线拉出值为IOOnIn,侧线拉出值为150mm,侧线抬高80mm,如图五所示。图五3.6、安装图号H06M18

4、ZF0,正线拉出值为-200mm,侧线拉出值为-40Omn,侧线抬高550mm,如图六所示。3.7、安装图号H06M18CA0,正线侧线拉出值为T50mm,-150mm,侧线抬高20mm,如图七所示。侧线拉出值为图七3.8、 安装图号H06M18CB0,正线拉出值为400mm,侧线拉出值IlOomn1,侧线抬高120mm,如图八所示。耳-s1图八3.9、 安装图号H06M18CC0,正线拉出值为-200mm,侧线拉出值1320mm-1400mm,侧线抬高450mm,如图九所示。3.10、 安装图号H06M18CD0,正线拉出值为100mnb侧线拉出值-150mm,侧线抬高20mm,如图十所示。

5、图十3.11、 安装图号H06M18CE0,正线拉出值为-IOomm,侧线拉出值-150mm,侧线抬高80mm,如图H 一所示。川2图十一3.12、 安装图号H06M18CF0,正线拉出值为200mm,侧线拉出值为400mm,侧线抬高45Onlnb如图十二所示。3.13、18#无交叉道岔支柱位于侧线侧如图十三、图十四所示图十四3.14、18#无交叉道岔支柱位于正线侧如图十五、图十六所示3.15.交叉吊弦安装位置如图十七所示交叉吊弦指正线承力索在此处悬吊侧线接触线、侧线承力索交叉悬吊正线接触线。交叉吊弦与其他吊弦的间距扔按正常取值,既6-10m0始触区前安装一组交叉吊弦,安装在550-6OOnI

6、nI处。正线与侧线上的两根吊弦间距一般为2m,安装顺序应保证,在受电弓从道岔开口方向进入时先接触到的吊弦为侧线承力索与正线接触线间的吊弦。I三i三帽烈.懒健4.3、 18号交叉线岔交叉吊弦指正线承力索在此处悬吊侧线接触线、侧线承力索交叉悬吊正线接触线。交叉吊弦设置区域依然控制在550-600mm范围内,两根吊弦相距150mm左右。4.4、 交叉吊弦安装顺序应保证:在受电弓从道岔开口方向(既A柱)进入时,受电弓先接触到的吊弦未侧线承力索与正线接触线间的吊弦。4.5、 线岔限制管应安装牢固,应使两导线交叉点位于限制管中心,并使两接触线有一定的活动间隙,以确保接触线伸缩自如。4.6、 对各类道岔,两

7、支承力索及接触线交叉点位于间距50OnInr60Omm处,并应同时保证定位点拉出值不大于400毫米。4.7、 正线道岔(正线和站线形成的道岔)在两支接触线相距50Omm处侧线接触线应高于正线接触线1020mm,确保正线列车高速通过。站线道岔在两工作支接触线相距50Omm处严格等高。4.8、 道岔电连接(2根)安装应安装在道岔下锚抬高侧,两支接触线间距100Omm处;若两侧均为工作支则安装在开口侧两支接触线间距115Omm处。4.9、 线岔螺栓紧固力矩为2532Nm四、技术参数18号道岔定义受电弓中心相邻一支接触线的距离为600105OnIm的范围为始触区,此区域内不可安装任何线夹及金具等,且始

8、触区的长度为812叱无交叉线岔岔区处接触线拉出值应符合要求,侧线接触线应高于正线接触线10-20mmo五、安全目标及要求在施工过程中,防止人员伤亡和防止材料与设备损伤。具体要求如下:杆上作业人员应扎好安全带,杆下人员戴好安全帽。材料、工具应利用晃绳传递,严禁抛扔;上杆作业人员随身携带的工器具,必须系好,防止高空坠落;钢柱下面的人员不能离钢柱过近,防止零部件坠落而砸伤身体。六、环保目标及措施在施工过程中,保持施工现场的整洁度。禁止施工现场乱扔垃圾与废旧料。施工完毕做到工完料清,现场无残余物遗留。各种工机具收拾干净,梯车定点放置并锁好。交底人交底时间接触网18#无交分道岔调整技术交底签收表时间:地点:姓名职务姓名职务姓名职务
