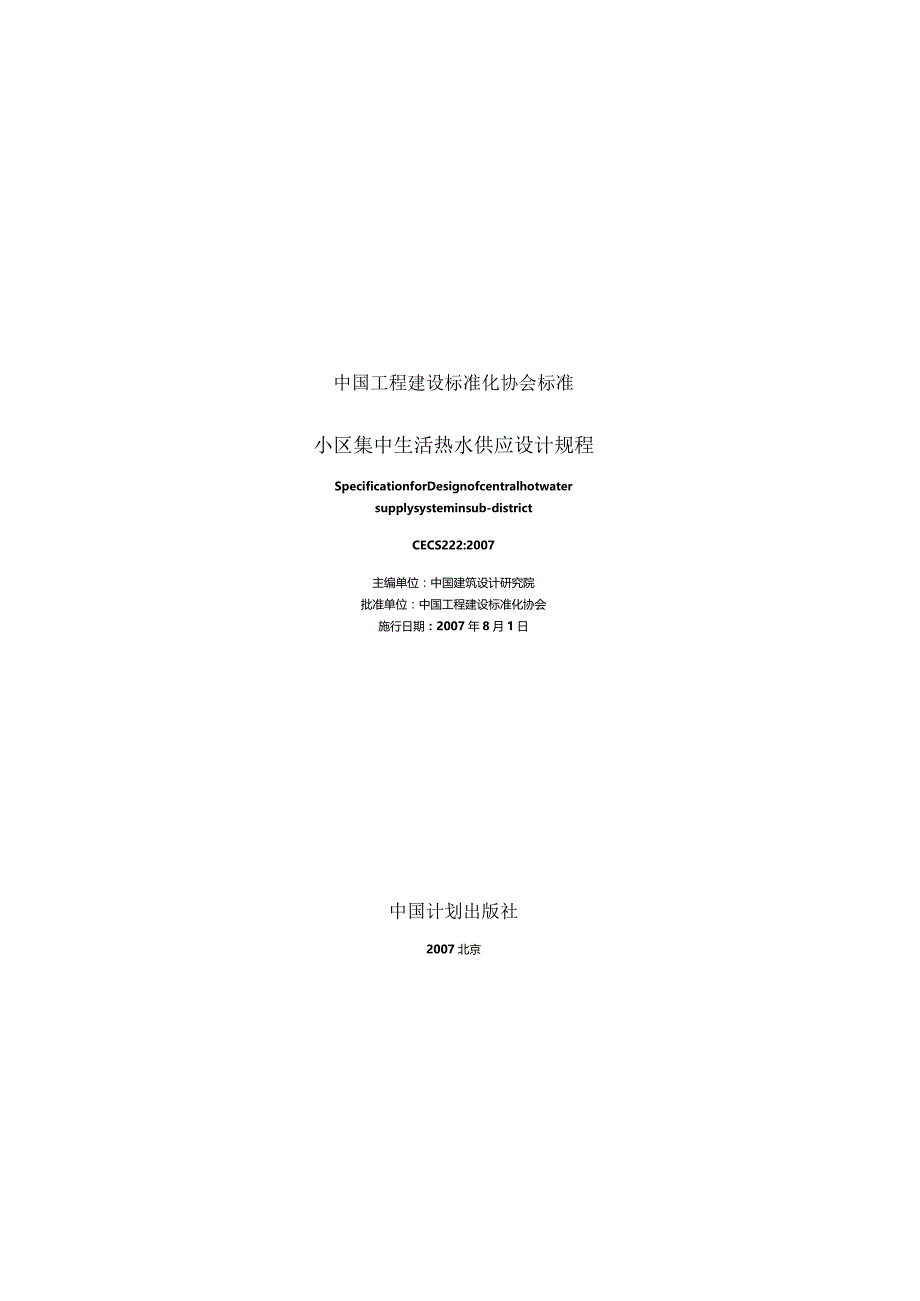

CECS222-2007 小区集中生活热水供应设计规程.docx_第1页
第1页 / 共36页

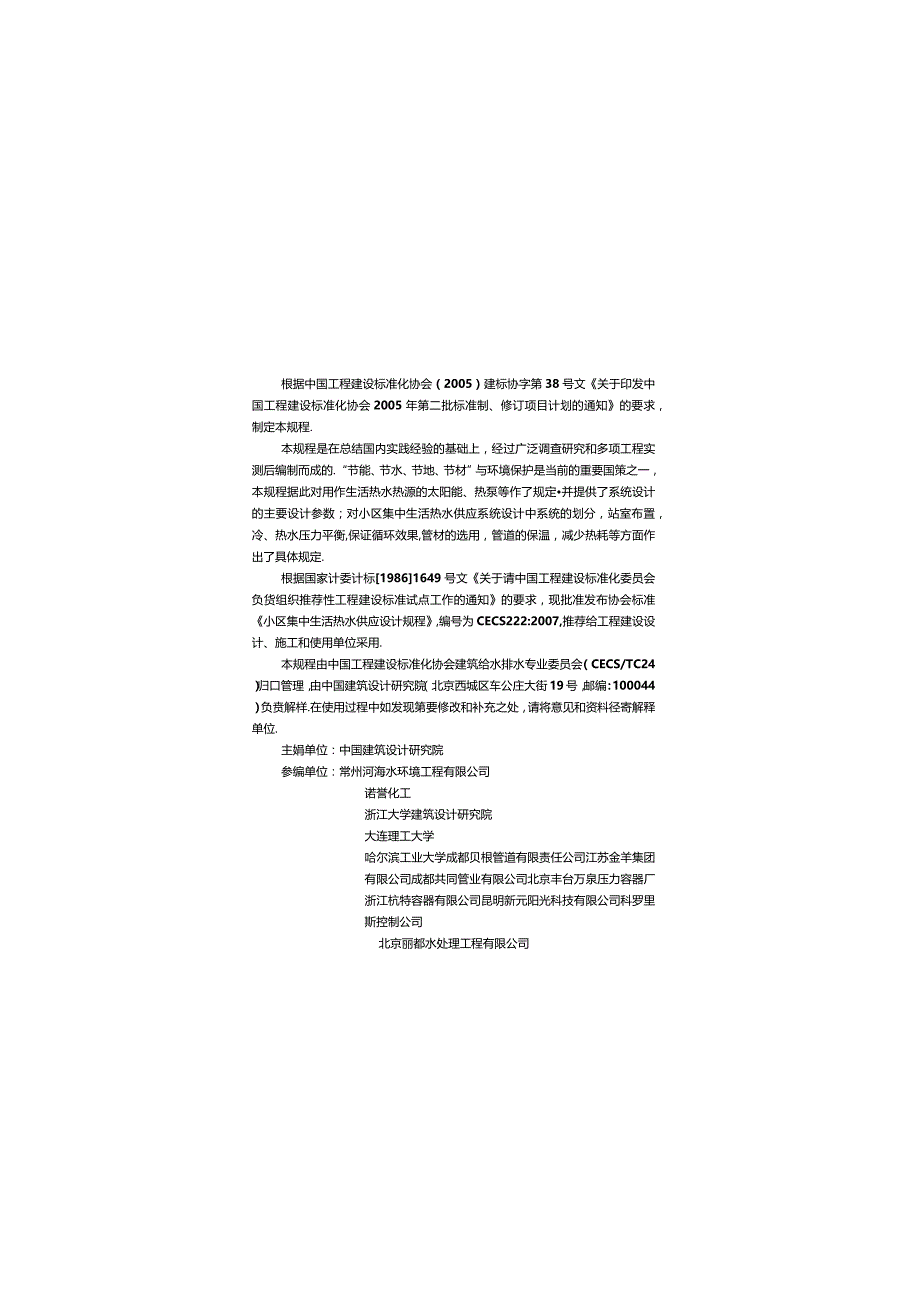

CECS222-2007 小区集中生活热水供应设计规程.docx_第2页
第2页 / 共36页

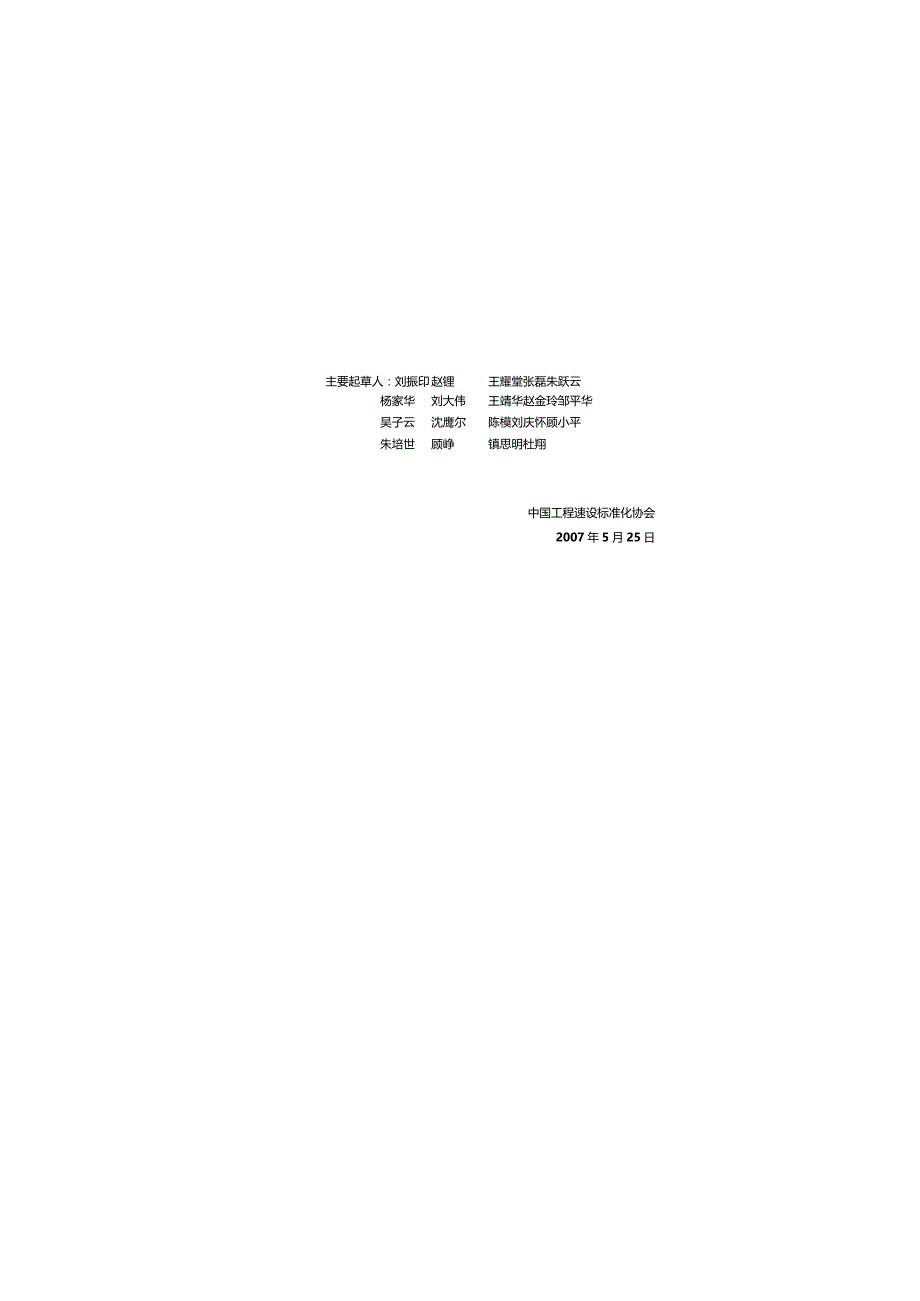

CECS222-2007 小区集中生活热水供应设计规程.docx_第3页
第3页 / 共36页
CECS222-2007 小区集中生活热水供应设计规程.docx_第4页
第4页 / 共36页
CECS222-2007 小区集中生活热水供应设计规程.docx_第5页
第5页 / 共36页
CECS222-2007 小区集中生活热水供应设计规程.docx_第6页
第6页 / 共36页
CECS222-2007 小区集中生活热水供应设计规程.docx_第7页
第7页 / 共36页
CECS222-2007 小区集中生活热水供应设计规程.docx_第8页
第8页 / 共36页
CECS222-2007 小区集中生活热水供应设计规程.docx_第9页
第9页 / 共36页
CECS222-2007 小区集中生活热水供应设计规程.docx_第10页
第10页 / 共36页
亲,该文档总共36页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《CECS222-2007 小区集中生活热水供应设计规程.docx》由会员分享,可在线阅读,更多相关《CECS222-2007 小区集中生活热水供应设计规程.docx(36页珍藏版)》请在第壹文秘上搜索。

1、中国工程建设标准化协会标准小区集中生活热水供应设计规程SpecificationforDesignofcentralhotwatersupplysysteminsub-districtCECS222:2007主编单位:中国建筑设计研究院批准单位:中国工程建设标准化协会施行日期:2007年8月1日中国计划出版社2007北京根据中国工程建设标准化协会(2005)建标协字第38号文关于印发中国工程建设标准化协会2005年第二批标准制、修订项目计划的通知的要求,制定本规程.本规程是在总结国内实践经验的基础上,经过广泛调查研究和多项工程实测后编制而成的.“节能、节水、节地、节材”与环境保护是当前的重要国

2、策之一,本规程据此对用作生活热水热源的太阳能、热泵等作了规定并提供了系统设计的主要设计参数;对小区集中生活热水供应系统设计中系统的划分,站室布置,冷、热水压力平衡,保证循环效果,管材的选用,管道的保温,减少热耗等方面作出了具体规定.根据国家计委计标19861649号文关于请中国工程建设标准化委员会负货组织推荐性工程建设标准试点工作的通知的要求,现批准发布协会标准小区集中生活热水供应设计规程,编号为CECS222:2007,推荐给工程建设设计、施工和使用单位采用.本规程由中国工程建设标准化协会建筑给水排水专业委员会(CECS/TC24)归口管理,由中国建筑设计研究院(北京西城区车公庄大街19号,

3、邮编:100044)负贲解样.在使用过程中如发现第要修改和补充之处,请将意见和资料径寄解释单位.主娟单位:中国建筑设计研究院参编单位:常州河海水环境工程有限公司诺誉化工浙江大学建筑设计研究院大连理工大学哈尔滨工业大学成都贝根管道有限责任公司江苏金羊集团有限公司成都共同管业有限公司北京丰台万泉压力容器厂浙江杭特容器有限公司昆明新元阳光科技有限公司科罗里斯控制公司北京丽都水处理工程有限公司主要起草人:刘振印赵锂王耀堂张磊朱跃云杨家华刘大伟王靖华赵金玲邹平华吴子云沈鹰尔陈模刘庆怀顾小平朱培世顾峥镇思明杜翔中国工程速设标准化协会2007年5月25日1总则1)2术语、符号(2)2.1 术语(2)2.2

4、符号(3)3热水用水定额、水温和水质(5)3.1 热水用水定额(5)3.2 水温(6)3.3 水质及水质处理(74热源(8)5系统选择(10)5.1 供水系统(10)5.2 循环系统(11)6耗热世、热水也计算(12)6.1 日平均秒耗热、日热水In(12)6.2 设计小时平均秒耗热过、设计小时热水fit(13)7水加热系统、设备及站室(15)7.1 太阳能热水系统(15)7.2 热泵箱水系统(20)7.3 燃油、燃气常压热水机组(22)7.4 蒸汽或高温水为热媒的间接水加热设备(24)7.5 热源站及水加热设缶站室(24)8管网计算(27)8.1 供水管网计算(27)8.2 砧环流血计算(2

5、8)8.3 循环系(28)9,管材、附件、保温及管道敷设(30)9.1 管材.附件(30)9.2 保岫及管道敷设(31)本规程用词说明(34)附:条文说明(35).o.为保证小区集中生活热水供应系统的工程质坦,使设计满足安全、卫生、适用、经济等要求,制定本规程.1.0.2本规程适用于新建、扩建和改建的居住小区、大专院校、工矿企业生活区、培训(旅游)中心、医院等民用建筑的小区集中生活热水供应系统的设计.但设计下列工程时,还应符合下列要求:1单体建筑内集中生活热水供应系统的设计应按现行国家标准建筑给水排水设计规范IGB50015执行;2在地震、湿陷性黄土、膨胀土以及其他地质特殊地区的小区集中生活热

6、水供应系统设计应按现行的有关专门规范或规定执行.1.0.3小区集中生活热水供应系统的设计,应贯彻节能、节水、节地、节材、保护环境的原则,综合考虑能源供应、小区规模与布局、单体建筑型式、小区给水系统,室内给水、热水系统及其他专业室外综合管道等因素,还应为施工安装、操作管理、维修检测及安全保护等提供便利条件.1.0.4小区集中生活热水供应系统的设计,除执行本规程外,尚应符合国家现行有关标准的规定.2术语、符号2.1 术语2. 1.1水质阻垢、缓蚀处理scale&rrosioncontroltreatment采用电、磁、化学稳定剂等物理、化学方法稳定水中钙、镁离子,使其在一定条件下不形成水垢,延缓对

7、设备、管道腐蚀的水质处理.3. 1.2水源热泵water-sourceheatpump以水或添加防冻剂的水溶液为低温热源的热泵。4. 1.3空气源热泵air-sourceheatpump以环境空气为低温热源的热泵.5. 1.4热源站sourceofheatstation制备生活热水热媒(蒸汽、热媒水)的设备站室.6. 1.5水加热设备站室waterheatingequipmentstation通过直接或间接水加热设备制备生活热水的设备站室.7. 1.6热水供水总干管mainpipeofhotwatersupply小区集中加热站连接各单体建筑热水供水引入管的干管.8. 1.7热水回水总干管mai

8、nreturnpipeofhotwater小区集中加热站连接各单体建筑热水回水管的干管.9. 1.8导流三通diversionoftee-union引导接入循环回水管中的回水同向流动的TY型或内带导流片的顺水三通.10. 1.9总循环泵mastercirculatingpump热水回水总干管上设置的热水循环泵.11. 1.10分循环泵unitcirculatingpump单体建筑回水管上设置的热水循环泵.12. .11太阳能保证率solarfraction系统中由太阳能部分提供的热盘除以系统总负荷.2. 1.12太阳知照msolarirradiation接受到太阳辐射能的面密度.2.1. 13

9、燃油、燃气常压热水机组(简称“热水机组”)burningoilandgasnormalpressurehotwaterheaters机组水套与大气相通,其本体始终保持常用状态的燃油、燃气热水机组.2.2符号2.2.1热垃、水垃Q日平均秒耗热量;Q,热水用水定额;Qh日热水用水也iQb-设计小时平均秒耗热拉;Qt一一水加热器的设计小时平均秒供热量;Vk贮热水IIb6设计小时热水量.2. 2.2时间、温度、水头损失、几何特征m用水人数或计算单位数;Cr热水温度;A冷水温度;Pt热水密度;T每日热水使用时间;T1设计小时耗热量持续时间;At直接供水系统集热器集热面积;A太阳能柒热器集热面积;W.循环

10、泵扬程;,一一集热循环管道沿程与局部阻力损失;.集热器间接换热设备的阻力损失,Aj循环流Ift流经集热器的阻力损失.2. 2.3计算系统及其他C水的比熟;Kh小时变化系数;K换热设备的传热系数;Ti有效贮热系数.3热水用水定额、水温和水质3. 1热水用水定额3.1.1 小区内居住建筑和公共建筑,生活热水用水定额应根据水温、卫生设备完善程度、热水供应时间、当地气候条件、生活习惯和水资源情况确定.各类建筑物的热水用水定额可按表3.1.1确定.3.LI热水用水定籁序号龙筑物名称单位最高日用水定SKL)使用时同(h)1住宅(设有冰常设备)修人每日50100242JNS每人号日70-110243於身奴工

11、宿舍、学生宿台、招待所、普通值馆设公用Si洗察、塔浴室设中技工生间.公用洗衣室餐人国日得人每日40-606070024或定时供应4幼儿园.托儿所有住宿每儿盘每日207024或定时供应5宾馆、培调中心客我族客、培训人员员工每床位每R每人每日120-16040-5024或定时供应6医院住院部设公用宜洗完、癖浴疗设单*卫生间医务人员疗养院、休养所住院部每球位每日每床位每日每人每班每床位每日70130110-20070*-13010076024248247公共桁室祥裕淋力、悔幺按摩池.桑拿、淋懒每顾客砰次每耳客每次福顾客每次4O6O608070l0012Sii热水a度按6octt,2农中所列用水定均巳

12、包括在冷水用水信定尊中,3未列入衰中的良筑物热水用水定。见建筑给水排水设计规能GB50015有关条款.3.1.2 卫生器具的一次和一小时热水用水定颔及水温可按袭3.1.2确定.3.1.2卫生器具的一次和一小时热水用水定及水海序号卫生H具名称一次用水灯(L)小时用水量(L)使用水仪(C)住宅、别盘、族馆、宾馆带有淋浴M的密趣15030040I无擀临H的带盆12525040擀霜器70100140-20037-40洗超M33030单身双工宿舍学生宿2金、招待所.瞥通除!11(北淋ffi小间)70l00210-300374O幼儿旧.托儿所咨数,幼儿阳10040035托儿所301203S港浴修;幼儿用3

13、018035托儿所159035盥冼福水,152530医院Jr养院.休养所4洗手打一15253S浴翅12515025030040公共密空E淋帝:有淋磨小问1001502OO3OO3740洗脸盆550-8035KiL1252S040注,未列入女中的一次和一小时热水用水定见建筑蛤水排水设计规范GB50015有关条款.3.2 水温3.2.1 2.1冷水的计算水温,应以当地最冷月平均水温资料确定.当无水温资料时,可按现行国家标准建筑给水排水设计规范GB50015的规定执行.3.2.2 采用集中生活热水供应系统的住宅,配水点放水15s的水温不应低于45C.3.2.3 直接制备生活热水的热水锅炉、热水机组或

14、水加热器出口的水温宜为5560*C.3.2.4 水加热设备出口的水温与危水点的最低水温的温度差,不得大于12C.3.3 水质及水质处理3.3.1 生活热水水质的卫生指标,应符合现行国家标准生活饮用水水质标准GB57492006的要求.3.3.2 集中生活热水供应系统原水的水处理,应根据水质、水量、水温、水加热设备的构造、使用要求等因素,经技术经济比较按下列要求确定.1生活日用水量(按60C计)大于或等于IOm,且原水总硬度(以CaCOs计)大于300mgL时,宜进行水质软化或阻垢、缎蚀处理.经软化处理后的水质总硬度宜为75150mgL,2水质阻垢、缓蚀处理应根据水的便度、适用流速、温度、作用时间或有效长度及工作电压等选择合适的物理处理或化学稳定剂处理方法;3加热前原水或软化处理后的水中溶解氧的含量超过5mgL或二氧化碳的含量超过20mgL
