《CECS208-2006 泳池用聚乙烯膜片应用技术规程.docx》由会员分享，可在线阅读，更多相关《CECS208-2006 泳池用聚乙烯膜片应用技术规程.docx（46页珍藏版）》请在第壹文秘上搜索。

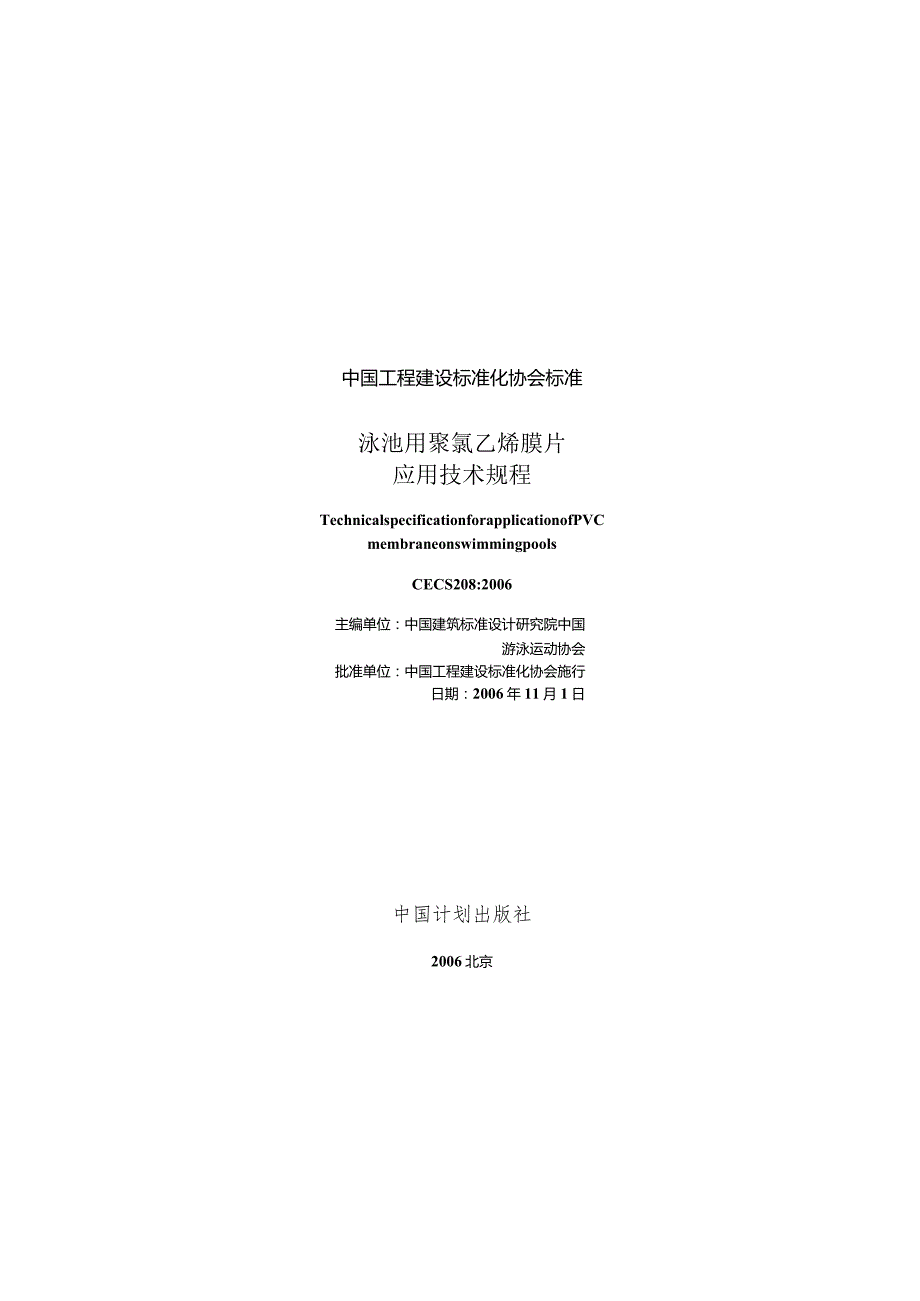

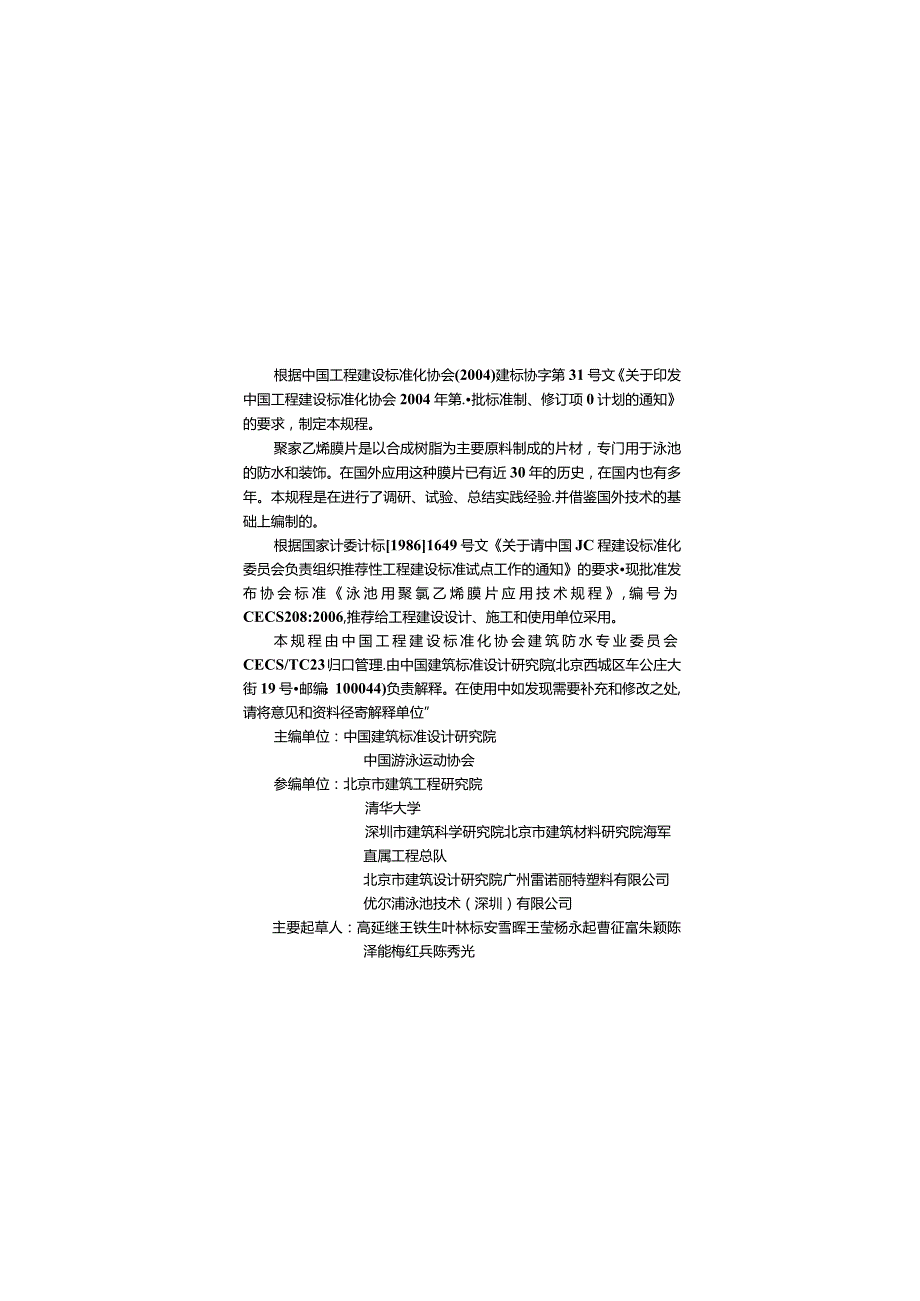

1、中国工程建设标准化协会标准泳池用聚氯乙烯膜片应用技术规程TechnicalspecificationforapplicationofPVCmembraneonswimmingpoolsCECS208:2006主编单位：中国建筑标准设计研究院中国游泳运动协会批准单位：中国工程建设标准化协会施行日期：2006年11月1日中国计划出版社2006北京根据中国工程建设标准化协会(2004)建标协字第31号文关于印发中国工程建设标准化协会2004年第.批标准制、修订项0计划的通知的要求，制定本规程。聚家乙烯膜片是以合成树脂为主要原料制成的片材，专门用于泳池的防水和装饰。在国外应用这种膜片已有近30年的历史
2、，在国内也有多年。本规程是在进行了调研、试验、总结实践经验.并借鉴国外技术的基础上编制的。根据国家计委计标19861649号文关于请中国JC程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知的要求现批准发布协会标准泳池用聚氯乙烯膜片应用技术规程,编号为CECS208:2006,推荐给工程建设设计、施工和使用单位采用。本规程由中国工程建设标准化协会建筑防水专业委员会CECS/TC23归口管理.由中国建筑标准设计研究院(北京西城区车公庄大街19号邮编：100044)负责解释。在使用中如发现需要补充和修改之处,请将意见和资料径寄解释单位”主编单位：中国建筑标准设计研究院中国游泳运动协会参编单

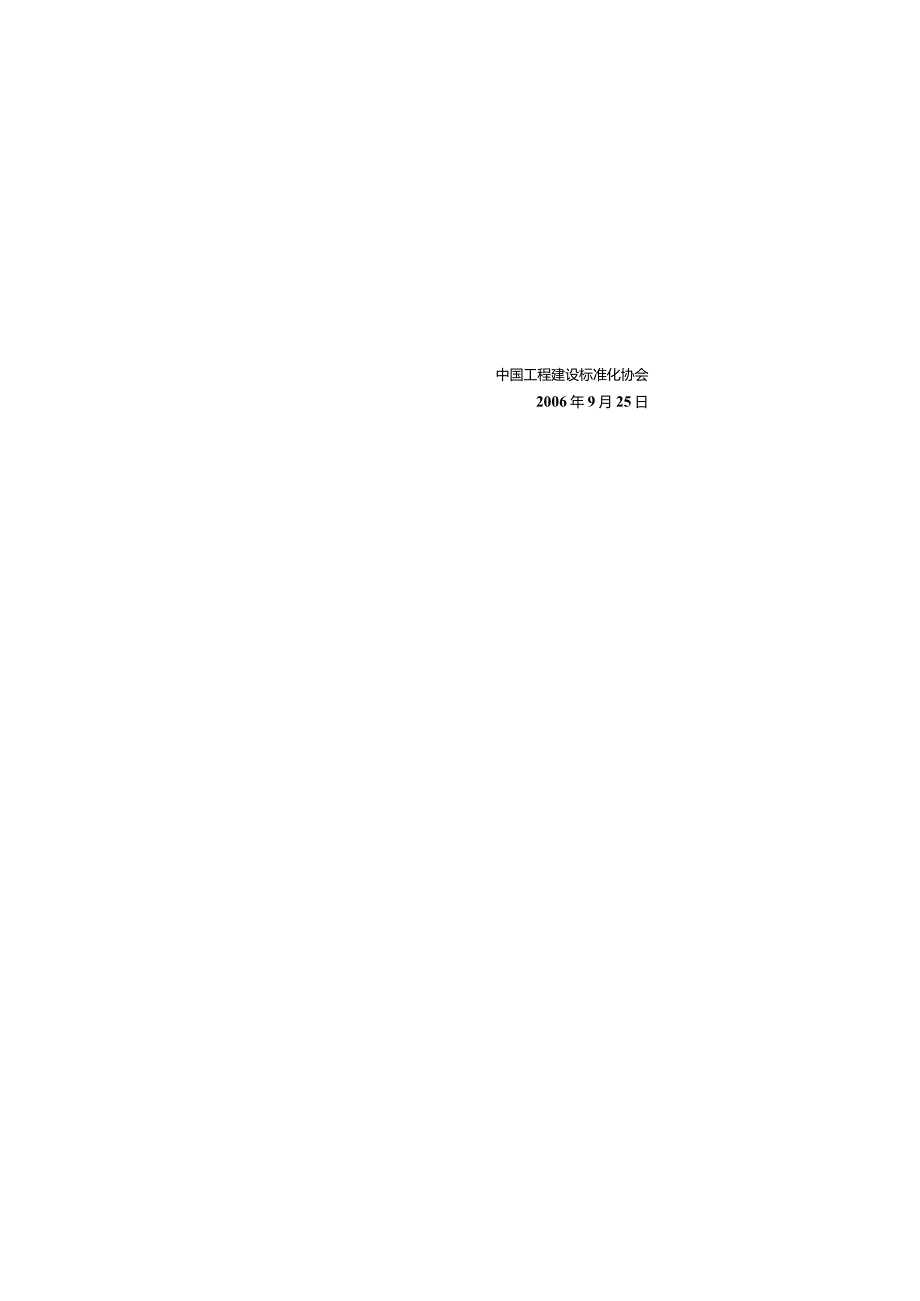

3、位：北京市建筑工程研究院清华大学深圳市建筑科学研究院北京市建筑材料研究院海军直属工程总队北京市建筑设计研究院广州雷诺丽特塑料有限公司优尔浦泳池技术（深圳）有限公司主要起草人：高延继王铁生叶林标安雪晖王莹杨永起曹征富朱颖陈泽能梅红兵陈秀光中国工程建设标准化协会2006年9月25日目次1总则(1)2术语(2)3基本规定(3)4 材料(4)4.1 一般规定(4)4.2 聚氯乙炜膜片(4)4.3 配套材料(6)5 设计(8)5.1 设计原则(8)5.2 节点构造(8)6 施工(18)6.1 一般规定(186.2 施工准备(18)6.3 聚氯乙烯膜片铺设19)6.4 聚氯乙烯膜片端接(20)6.5 成品
4、保护(20)7匚程质量检查及验收(22)7.1 材料质量要求(22)7.2 材料检验180断裂伸长率（）纵向横向120膜断嗅断獐裂强度（kNm）媒向横向75硬度（那尔A）75-80低程柔性-25C,无裂纹尺寸变化率(80C,6h).()纵向横向0.2剪切状易卜粘结性（N50mm）N800或焊缝外断裂色泽稳定性蓝色7灰色4不透水性（0.3MPa.3h）不（青）透水吸水率（）0.50耐老化（缸灯照射5000h）外观褪色均匀低温柔性一25C无裂纹拉力变化率（%）20伸长率变化率%）20安全检测（金属溶出物毒性）0无蠢性4.2.4非增强型聚氯乙烯膜片的物理性能指标应符合表4.2.4的规定。4.2.4非
5、增强型聚M乙烯膜片物理性能指标项目性能指标备注单位面枳质lt（kgmZ）0.95(J0)密度（gcm）1.26(10)拉伸强度（MPa）纵向18横向断裂伸长率（%）纵向350横向撕登强度（kN/m）纵向70横向硬度（耶尔A）75-80低温柔性-25C.无裂蚊尺寸变化率（8or,6h）,（%）纵向2.0横向剪切状态下粘结性（N50mm）4Co或烟缝外断裂色泽稳定性蓝色7灰色4不透水性(0.3MPa,3h)不透水吸水率（）0.50耐老化（冢灯照射50h）外艰梃色均为低泡柔性-25C,无裂蚊腹伸强度变化率（%）20伸长率变化率（%）20安全检测（金属溶出物/毒性）0无毒性4.3配套材料4.3.1 配
6、套材料应包括聚氯乙烯型钢复合件、工程塑料导轨锁扣、聚氯乙烯密封胶、聚氨乙烯膜片专用法兰、无纺布和杀菌剂等。4.3.2 聚氯乙烯型钢更合件所用的聚氯乙烯膜片应与泳池用的聚氯乙烯膜片在材质上相匹配,两者具有良好的焊接性能；聚就乙烯型钢复合件在施工及使用过程中膜片与钢板不得分层剥离。聚氯乙端型钢复合件的厚度不得小于1.OOmme4.3.3 工程塑料导轨锁扣应具有耐酸碱、抗老化等性能。4.3.4 聚氯乙烯膜片所用的上、卜.法兰片之间应衬有耐腐蚀的柔性硅胶密封垫片。4.3.5 在泳池浅端聚酯无纺布应采用机械式固定，聚酯无纺布之间搭接宜采用低温焊接。聚酯无纺布的密度不应小于250gm24.3.6 3.6杀
7、菌剂应采用对真菌、大肠杆菌、藻菌、零菌等具有杀灭和抑制功能的消毒药品，且必须对人体无害和符合环保要求。4.3.7 聚氯乙烯膜片密封胶宜采用密封罐包装,罐k应标明包装日期等。聚氯乙烯膜密封胶储藏时间不得超过15年。储运和使用时应远离烟火。密封胶未用完时应将罐盖好，防止挥发。4.3.8 焊接缝采用的密封胶应与聚氯乙烯膜片相配套。1.1.1 原则5.1.1 应根据泳池的使用要求，气候、地形地貌等环境条件及泳池的结构,选择聚氯乙烯膜片的类型和规格。5.1.2 应根据泳池的不同类型,选择相应的构造做法。5.1.3 聚氯乙烯膜片宽度和长度的选择应符合下列要求：1施工铺设时,应按搭接焊缝最少的原则选择膜片的
8、宽度和长度；2依据工程条件.结合泳池的形状、大小、深浅和泳池水处理的布水形式、位詈、数量等，选择聚氯乙烯膜片的规格尺寸。3当泳池宽度大于20m时,宜采用最大幅宽的聚氯乙烯膜片。5.1.4 聚氯乙烯膜片泳池的附件应与聚氯乙烯膜片相配套。5.1.5 聚氯乙烯膜片的安装方式可分为导轨锁扣式和聚家乙烯复合型钢（钢板）焊挂式。应根据工程的具体条件选择聚氯乙烯膜片的安装方式。5.1.6 对有特殊防滑要求的部位，应铺设具有特殊防滑功能的聚筑乙烯膜片。5.1.7在泳池池底表面，宜在聚氯乙烯膜片下设置聚酯无纺布。5.1.8对聚氯乙烯膜片下设置盲沟的工程，宜选用增强型聚氯乙烯膜片，并在聚氯乙烯膜片下铺设聚酯无纺布。5.2节点构造5.2.1聚氯乙烯膜片搭接节点的构造应符合下列要求见图5.2.Io图3.2.I膜片格接的点5.2.2聚氯乙烯膜片L形型钢复合件节点的构造应符合下列要求.见图5.2.2(a)、图5.2.2(b)0图5.2.2L形型钢复合件连接节点的构造5.2.3 聚氯乙烯膜片U形型钢复合件节点的构造应符合下列要求，见图5.2.3(a),5.2.3(b)图5.2.3U形型钢发合件连接节点的构造5.2.4 聚氯乙烯膜片平导轨节点的构造应符合下列要求，见图5.2.45.2.55.2.5导轨(b)与钢板池壁的连接图5.2.4膜片平导轨连接节点的构造聚氯乙烯膜片立导轨节点的构造应符合下列
