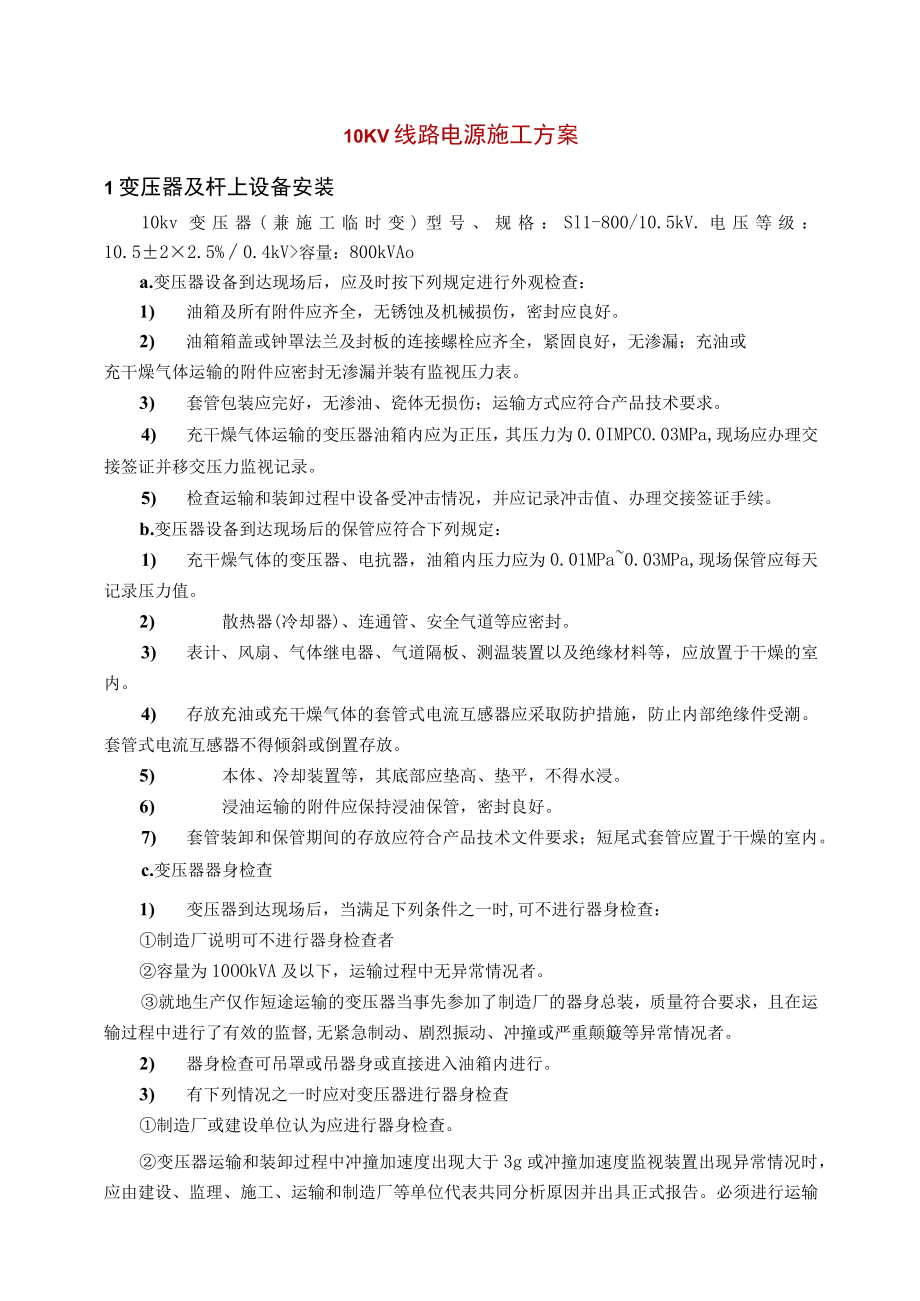

1、10KV线路电源施工方案1变压器及杆上设备安装10kv变压器(兼施工临时变)型号、规格：Sl1-800/10.5kV.电压等级：10.522.5%0.4kV容量：800kVAoa.变压器设备到达现场后，应及时按下列规定进行外观检查：1) 油箱及所有附件应齐全，无锈蚀及机械损伤，密封应良好。2) 油箱箱盖或钟罩法兰及封板的连接螺栓应齐全，紧固良好，无渗漏；充油或充干燥气体运输的附件应密封无渗漏并装有监视压力表。3) 套管包装应完好，无渗油、瓷体无损伤；运输方式应符合产品技术要求。4) 充干燥气体运输的变压器油箱内应为正压，其压力为0.0IMPCO.03MPa,现场应办理交接签证并移交压力监视记录
2、。5) 检查运输和装卸过程中设备受冲击情况，并应记录冲击值、办理交接签证手续。b.变压器设备到达现场后的保管应符合下列规定：1) 充干燥气体的变压器、电抗器，油箱内压力应为0.01MPa0.03MPa,现场保管应每天记录压力值。2) 散热器(冷却器)、连通管、安全气道等应密封。3) 表计、风扇、气体继电器、气道隔板、测温装置以及绝缘材料等，应放置于干燥的室内。4) 存放充油或充干燥气体的套管式电流互感器应采取防护措施，防止内部绝缘件受潮。套管式电流互感器不得倾斜或倒置存放。5) 本体、冷却装置等，其底部应垫高、垫平，不得水浸。6) 浸油运输的附件应保持浸油保管，密封良好。7) 套管装卸和保管期
3、间的存放应符合产品技术文件要求；短尾式套管应置于干燥的室内。c.变压器器身检查1) 变压器到达现场后，当满足下列条件之一时,可不进行器身检查：制造厂说明可不进行器身检查者容量为10OOkVA及以下，运输过程中无异常情况者。就地生产仅作短途运输的变压器当事先参加了制造厂的器身总装，质量符合要求，且在运输过程中进行了有效的监督,无紧急制动、剧烈振动、冲撞或严重颠簸等异常情况者。2) 器身检查可吊罩或吊器身或直接进入油箱内进行。3) 有下列情况之一时应对变压器进行器身检查制造厂或建设单位认为应进行器身检查。变压器运输和装卸过程中冲撞加速度出现大于3g或冲撞加速度监视装置出现异常情况时，应由建设、监理

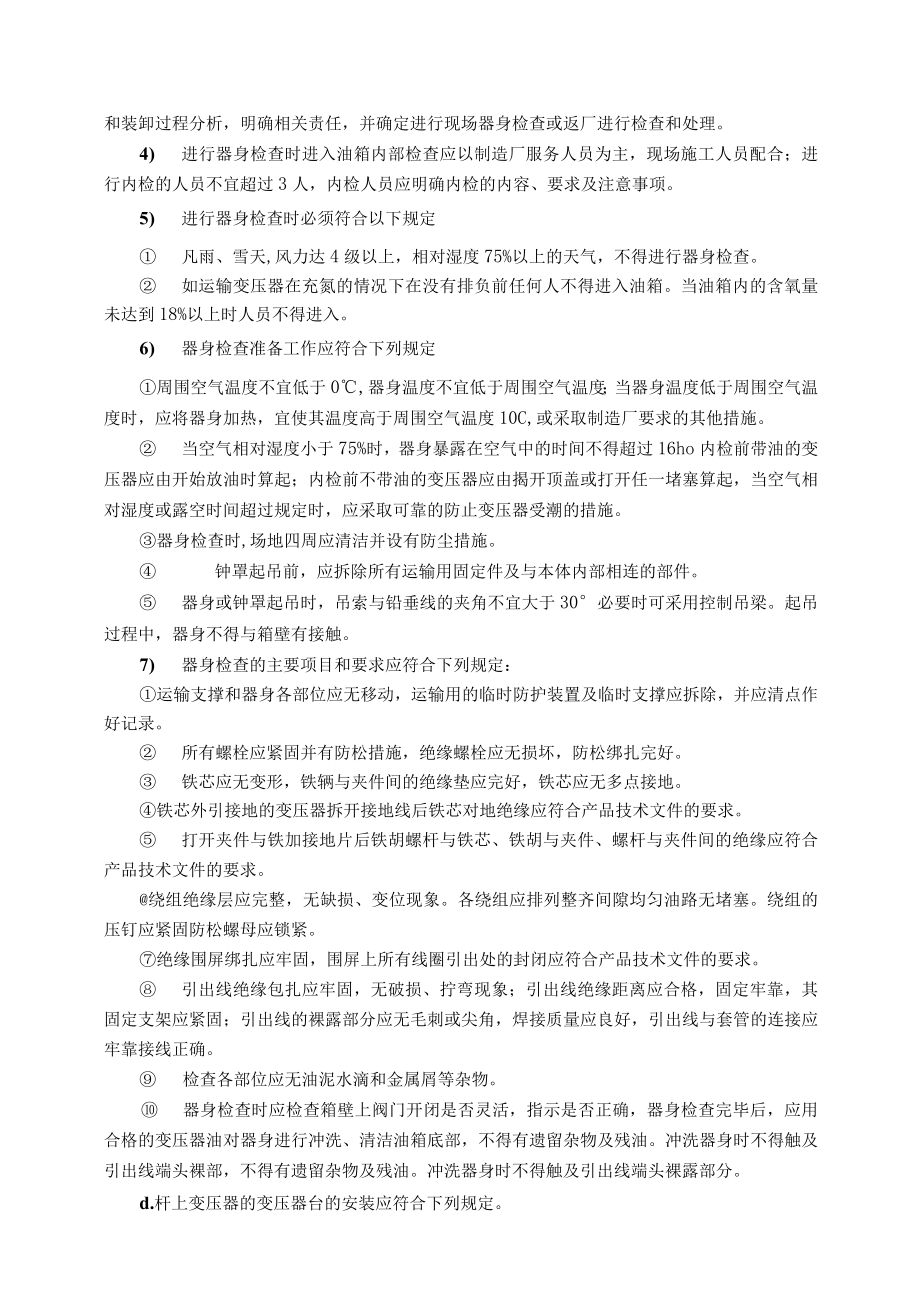

4、、施工、运输和制造厂等单位代表共同分析原因并出具正式报告。必须进行运输和装卸过程分析，明确相关责任，并确定进行现场器身检查或返厂进行检查和处理。4) 进行器身检查时进入油箱内部检查应以制造厂服务人员为主，现场施工人员配合；进行内检的人员不宜超过3人，内检人员应明确内检的内容、要求及注意事项。5) 进行器身检查时必须符合以下规定 凡雨、雪天,风力达4级以上，相对湿度75%以上的天气，不得进行器身检查。 如运输变压器在充氮的情况下在没有排负前任何人不得进入油箱。当油箱内的含氧量未达到18%以上时人员不得进入。6) 器身检查准备工作应符合下列规定周围空气温度不宜低于0,器身温度不宜低于周围空气温度；
5、当器身温度低于周围空气温度时，应将器身加热，宜使其温度高于周围空气温度10C,或采取制造厂要求的其他措施。 当空气相对湿度小于75%时，器身暴露在空气中的时间不得超过16ho内检前带油的变压器应由开始放油时算起；内检前不带油的变压器应由揭开顶盖或打开任一堵塞算起，当空气相对湿度或露空时间超过规定时，应采取可靠的防止变压器受潮的措施。器身检查时,场地四周应清洁并设有防尘措施。 钟罩起吊前，应拆除所有运输用固定件及与本体内部相连的部件。 器身或钟罩起吊时，吊索与铅垂线的夹角不宜大于30必要时可采用控制吊梁。起吊过程中，器身不得与箱壁有接触。7) 器身检查的主要项目和要求应符合下列规定：运输支撑和器
6、身各部位应无移动，运输用的临时防护装置及临时支撑应拆除，并应清点作好记录。 所有螺栓应紧固并有防松措施，绝缘螺栓应无损坏，防松绑扎完好。 铁芯应无变形，铁辆与夹件间的绝缘垫应完好，铁芯应无多点接地。铁芯外引接地的变压器拆开接地线后铁芯对地绝缘应符合产品技术文件的要求。 打开夹件与铁加接地片后铁胡螺杆与铁芯、铁胡与夹件、螺杆与夹件间的绝缘应符合产品技术文件的要求。绕组绝缘层应完整，无缺损、变位现象。各绕组应排列整齐间隙均匀油路无堵塞。绕组的压钉应紧固防松螺母应锁紧。绝缘围屏绑扎应牢固，围屏上所有线圈引出处的封闭应符合产品技术文件的要求。 引出线绝缘包扎应牢固，无破损、拧弯现象；引出线绝缘距离应合

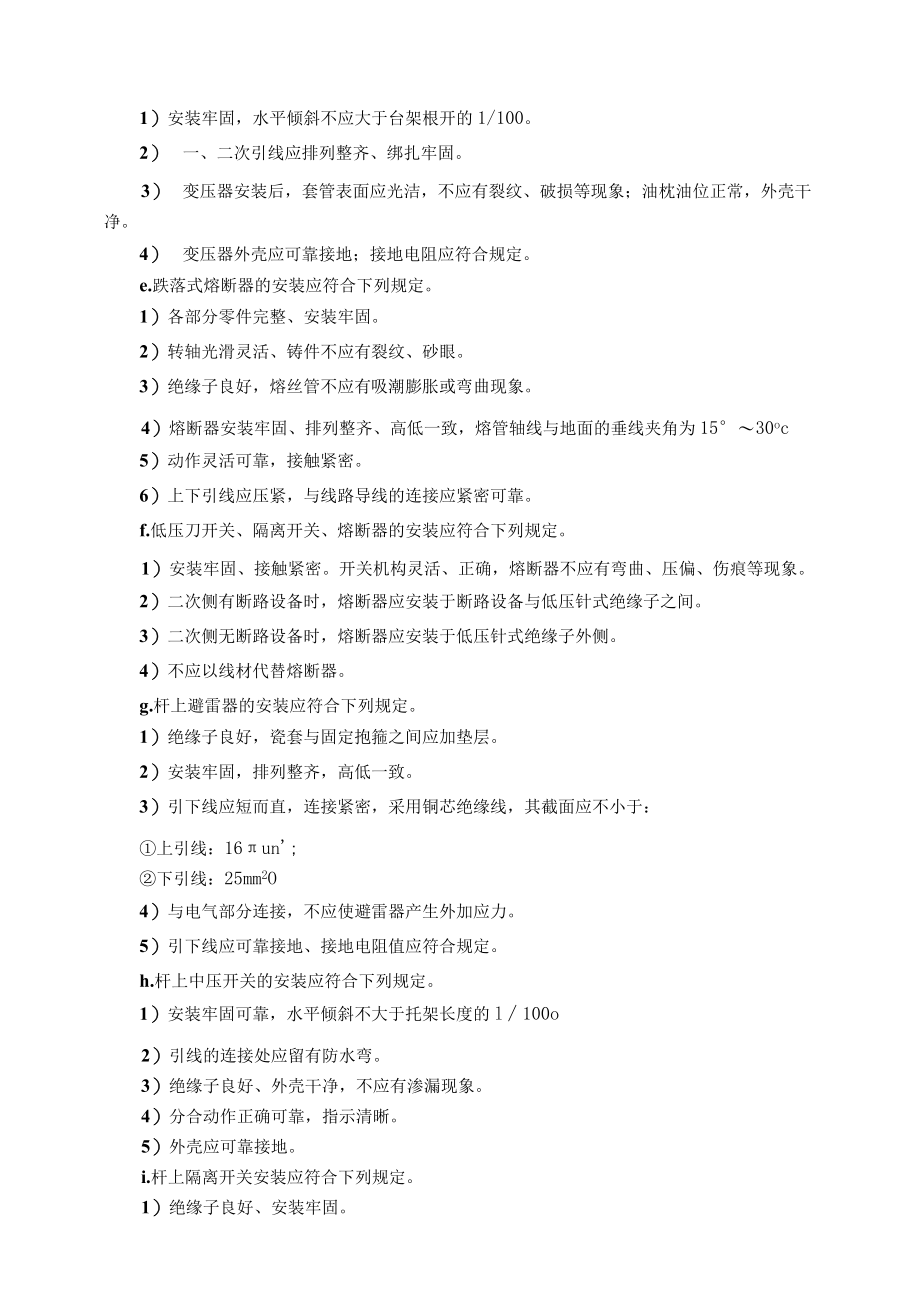

7、格，固定牢靠，其固定支架应紧固；引出线的裸露部分应无毛刺或尖角，焊接质量应良好，引出线与套管的连接应牢靠接线正确。 检查各部位应无油泥水滴和金属屑等杂物。 器身检查时应检查箱壁上阀门开闭是否灵活，指示是否正确，器身检查完毕后，应用合格的变压器油对器身进行冲洗、清洁油箱底部，不得有遗留杂物及残油。冲洗器身时不得触及引出线端头裸部，不得有遗留杂物及残油。冲洗器身时不得触及引出线端头裸露部分。d.杆上变压器的变压器台的安装应符合下列规定。1）安装牢固，水平倾斜不应大于台架根开的1/100。2） 一、二次引线应排列整齐、绑扎牢固。3） 变压器安装后，套管表面应光洁，不应有裂纹、破损等现象；油枕油位正常
8、，外壳干净。4） 变压器外壳应可靠接地；接地电阻应符合规定。e.跌落式熔断器的安装应符合下列规定。1）各部分零件完整、安装牢固。2）转轴光滑灵活、铸件不应有裂纹、砂眼。3）绝缘子良好，熔丝管不应有吸潮膨胀或弯曲现象。4）熔断器安装牢固、排列整齐、高低一致，熔管轴线与地面的垂线夹角为1530oc5）动作灵活可靠，接触紧密。6）上下引线应压紧，与线路导线的连接应紧密可靠。f.低压刀开关、隔离开关、熔断器的安装应符合下列规定。1）安装牢固、接触紧密。开关机构灵活、正确，熔断器不应有弯曲、压偏、伤痕等现象。2）二次侧有断路设备时，熔断器应安装于断路设备与低压针式绝缘子之间。3）二次侧无断路设备时，熔断
9、器应安装于低压针式绝缘子外侧。4）不应以线材代替熔断器。g.杆上避雷器的安装应符合下列规定。1）绝缘子良好，瓷套与固定抱箍之间应加垫层。2）安装牢固，排列整齐，高低一致。3）引下线应短而直，连接紧密，采用铜芯绝缘线，其截面应不小于：上引线：16un;下引线：25mm2O4）与电气部分连接，不应使避雷器产生外加应力。5）引下线应可靠接地、接地电阻值应符合规定。h.杆上中压开关的安装应符合下列规定。1）安装牢固可靠，水平倾斜不大于托架长度的l100o2）引线的连接处应留有防水弯。3）绝缘子良好、外壳干净，不应有渗漏现象。4）分合动作正确可靠，指示清晰。5）外壳应可靠接地。i.杆上隔离开关安装应符合
10、下列规定。1）绝缘子良好、安装牢固。2）操作机构动作灵活。3）合闸时应接触紧密，分闸时应有足够的空气间隙，且静触头带电。4）与引线的连接应紧密可靠。j.杆上电容器的安装应符合下列规定。1）安装牢固可靠。2）接线正确，接触紧密。k.箱式变电所的施工应符合下列规定（作为临时用电电源盘柜）o1）箱式变电所基础应符合设计规定，平整、坚实、不积水，留有一定通道。2）箱式变电所应有足够的操作距离及平台，周围留有巡视走廊。3）电缆沟布置合理。4）外壳应可靠接地。2电杆安装a.钢筋混凝土电杆安装前的检查：环形钢筋混凝土电杆制造质量应符合现行国家标准环形钢筋混凝土电杆的规定。安装前应进行外观检查，且应符合下列规
11、定：1） 表面光洁平整，壁厚均匀，无露筋、跑浆等现象。2） 放置地平面检查时，应无纵向裂缝，横向裂缝的宽度不应超过0.1mm。3） 杆身弯曲不应超过杆长的1/1000。4） 混凝土预制构件的制造质量应符合设计要求。表面不应有蜂窝、露筋、纵向裂缝等缺陷。b.基坑施工前的定位应符合下列规定：1）直线杆顺线路方向位移，架空电力线路不应超过设计档距的1%；直线杆横线路方向位移不应超过50mm。转角杆/塔、分支杆/塔的横线路、顺线路方向的位移均不应超过50mmO2）电杆基础坑深度应符合设计规定。电杆基础坑深度的允许偏差应为+100mm、-50mmo同基基础坑在允许偏差范围内应按最深一坑持平。岩石基础坑的
12、深度不应小于设计规定的数值。3）双杆基坑应符合下列规定：根开的中心偏差不应超过土30mmo两杆坑深度宜一致。C.双杆立好后应正直，位置偏差应符合下列规定：1）直线杆结构中心与中心桩之间的横向位移，不应大于50mm；转角杆结构中心与中心桩之间的横、顺向位移，不应大于50mm。2）迈步不应大于30mmo3） 根开不应超过30mm。d.以螺栓连接的构件应符合下列规定：1）螺杆应与构件面垂直，螺头平面与构件间不应有间隙。2）螺栓紧好后，螺杆丝扣露出的长度，单螺母不应少于两个螺距；双螺母可与螺母相平。3）当必须加垫圈时，每端垫圈不应超过2个。e.螺栓的穿入方向应符合下列规定：1）对立体结构：水平方向由内
13、向外；垂直方向由下向上。2）对平面结构：顺线路方向，双面构件由内向外，单面构件由送电侧穿入或按统一方向；横线路方向，两侧由内向外，中间由左向右（面向受电侧）或按统一方向；垂直方向，由下向上。f.线路单横担的安装，直线杆应装于受电侧；分支杆、90转角杆（上、下）及终端杆应装于拉线侧。g.横担安装应平正，安装偏差应符合下列规定：1）横担端部上下歪斜不应大于20mm。2）横担端部左右扭斜不应大于20mm。3）双杆的横担，横担与电杆连接处的高差不应大于连接距离的5/1000；左右扭斜不应大于横担总长度的1/100。h.瓷横担绝缘子安装应符合下列规定：1）当直立安装时，顶端顺线路歪斜不应大于10nin1
14、02）当水平安装时，顶端宜向上翘起515；顶端顺线路歪斜不应大于20m.3）当安装于转角杆时，顶端竖直安装的瓷横担支架应安装在转角的内角侧（瓷横担应装在支架的外角侧）。4）全瓷式瓷横担绝缘子的固定处应加软垫。i.绝缘子安装应符合下列规定：1）安装应牢固，连接可靠，防止积水。2）安装时应清除表面灰垢、附着物及不应有的涂料。3）悬式绝缘子安装，尚应符合下列规定： 与电杆、导线金具连接处，无卡压现象。 耐张串上的弹簧销子、螺栓及穿钉应由上向下穿。当有特殊困难时可由内向外或由左向右穿入。 悬垂串上的弹簧销子、螺栓及穿钉应向受电侧穿入。两边线应由内向外，中线应由左向右穿入。 绝缘子裙边与带电部位的间隙不
15、应小于50mm。j.采用的闭口销或开口销不应有折断、裂纹等现象。当采用开口销时应对称开口，开口角度应为3060。严禁用线材或其它材料代替闭口销、开口销。k.架空电力线路的瓷悬式绝缘子，安装前应采用不低于5000V的兆欧表逐个进行绝缘电阻测定。在干燥情况下，绝缘电阻值不得小于500MQ。1) 拉线安装应符合下列规定：1)安装后对地平面夹角与设计值的允许偏差：架空电力线路不应大于1；特殊地段应符合设计要求。2) 承力拉线应与线路方向的中心线对正；分角拉线应与线路分角线方向对正；防风拉线应与线路方向垂直。3) 跨越道路的拉线，应满足设计要求，且对通车路面边缘的垂直距离不应小于5104) 当采用UT型线夹及楔形线夹固定安装时，应符合下列规定：安装前丝扣上应涂润滑剂；线夹舌板与拉线接触应紧密，受力后无滑动现象，线夹凸肚在尾线侧，安装时不应损伤线股；拉线弯曲部分不应有明显松股，拉线断头处与拉线主线应固定可靠，线夹处露出的尾线长度为300500mm,尾线回头后与本线应扎牢；当同一组拉线使用双线夹并采用连
