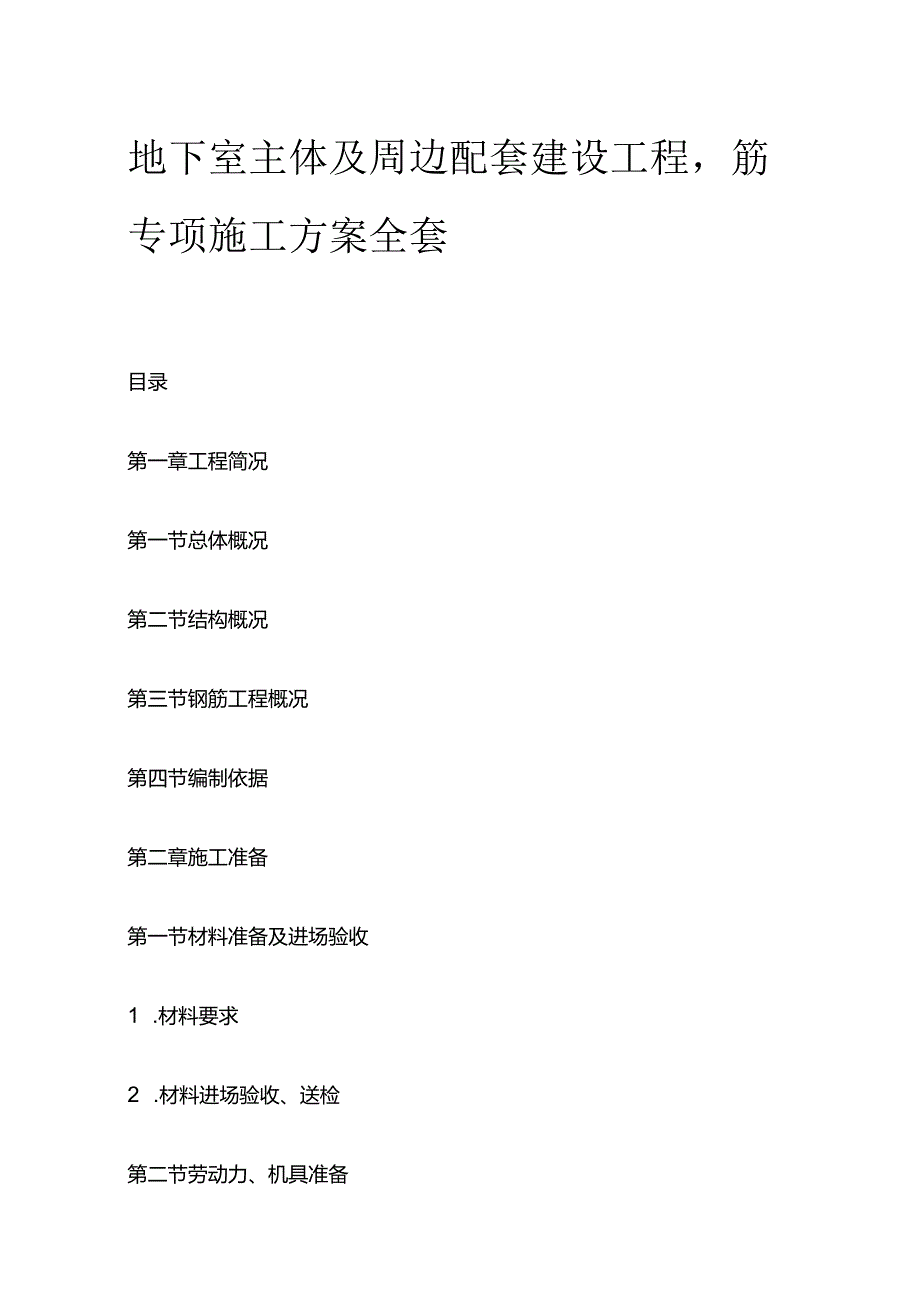

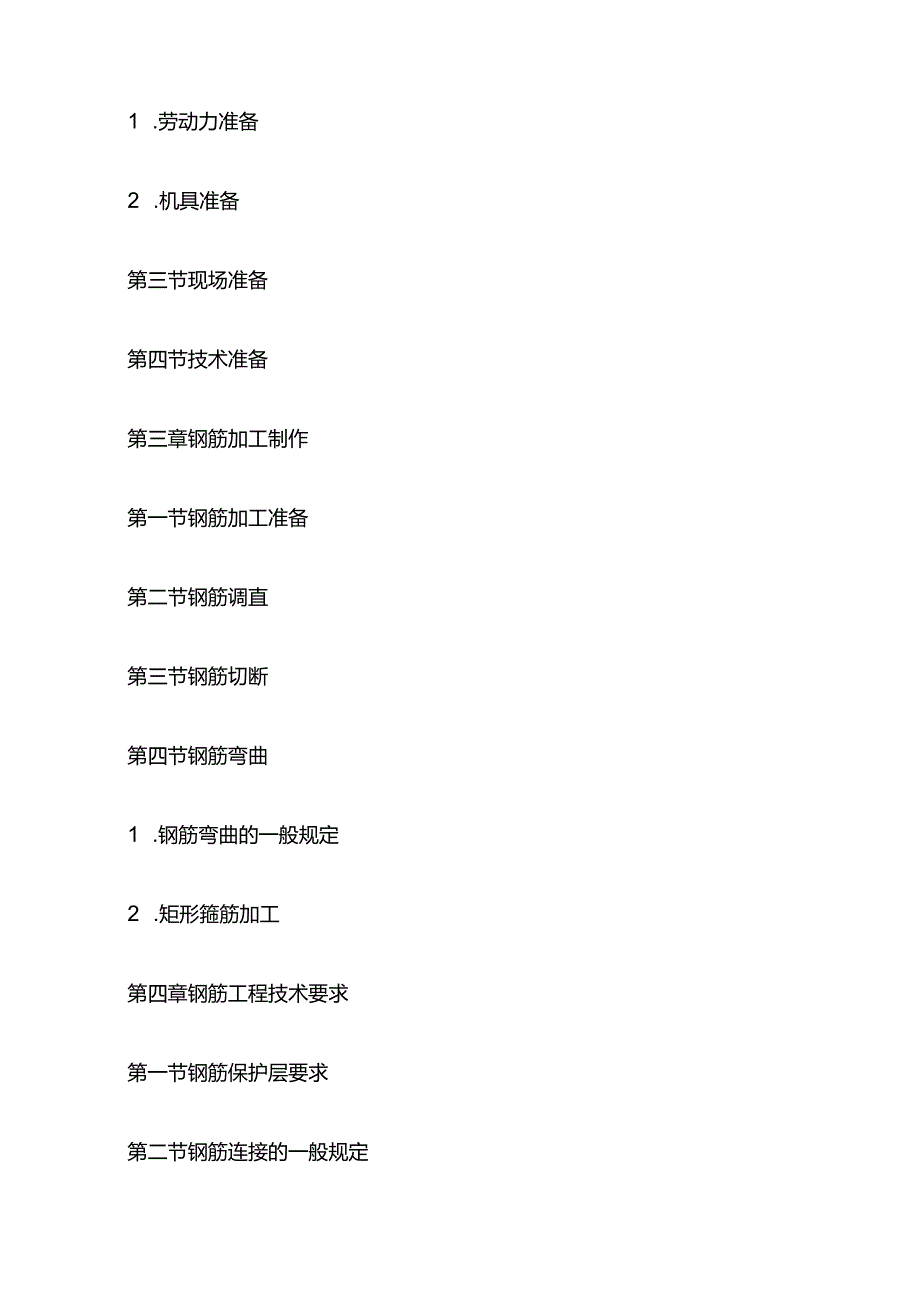

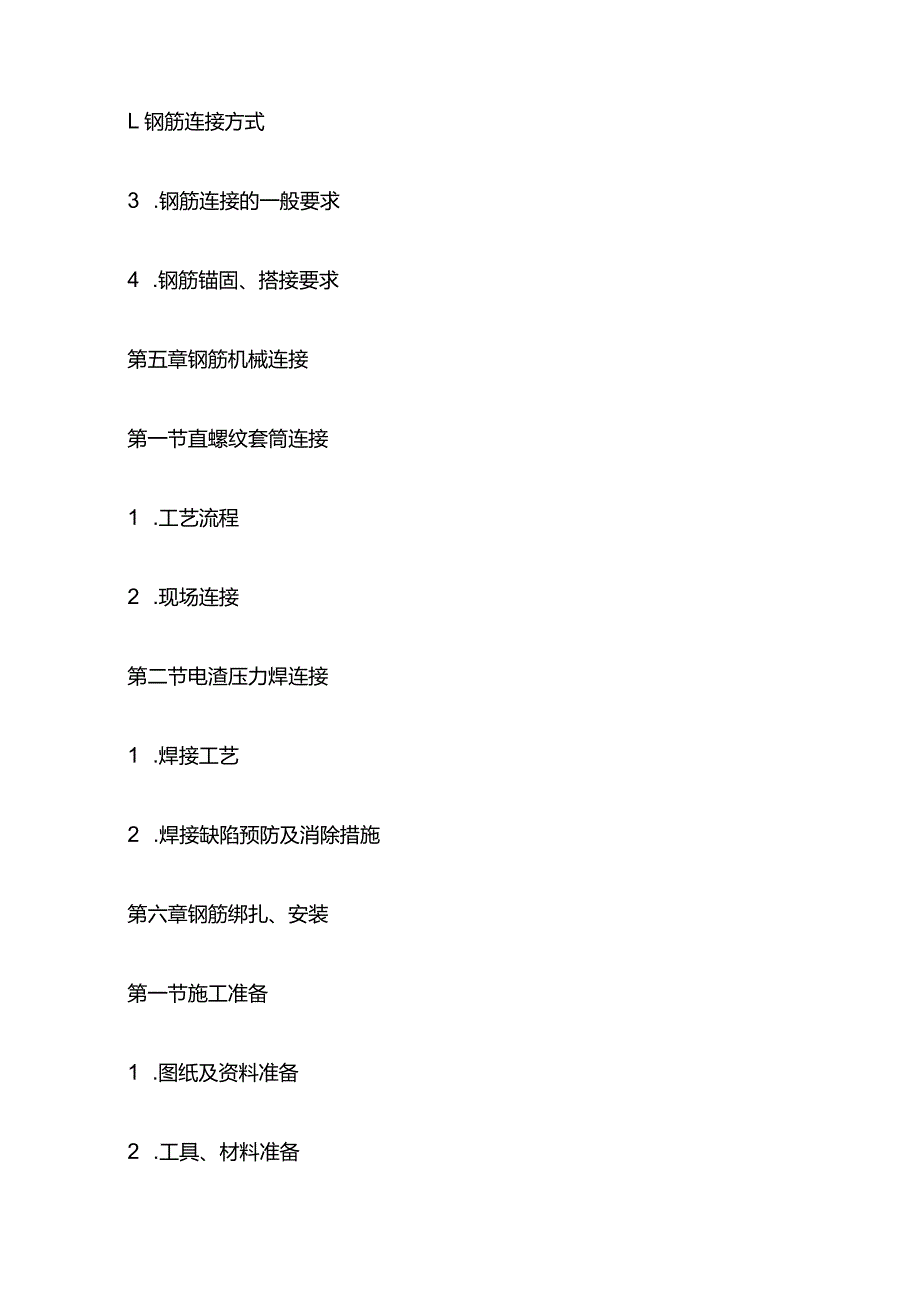

1、地下室主体及周边配套建设工程，筋专项施工方案全套目录第一章工程简况第一节总体概况第二节结构概况第三节钢筋工程概况第四节编制依据第二章施工准备第一节材料准备及进场验收1 .材料要求2 .材料进场验收、送检第二节劳动力、机具准备1 .劳动力准备2 .机具准备第三节现场准备第四节技术准备第三章钢筋加工制作第一节钢筋加工准备第二节钢筋调直第三节钢筋切断第四节钢筋弯曲1 .钢筋弯曲的一般规定2 .矩形箍筋加工第四章钢筋工程技术要求第一节钢筋保护层要求第二节钢筋连接的一般规定L钢筋连接方式3 .钢筋连接的一般要求4 .钢筋锚固、搭接要求第五章钢筋机械连接第一节直螺纹套筒连接1 .工艺流程2 .现场连接第二
2、节电渣压力焊连接1 .焊接工艺2 .焊接缺陷预防及消除措施第六章钢筋绑扎、安装第一节施工准备1 .图纸及资料准备2 .工具、材料准备3 .现场施工准备第二节各构件钢筋绑扎安装1 .柱子钢筋绑扎安装2 .梁钢筋绑扎安装3 .墙钢筋绑扎安装4 .板钢筋绑扎安装5 .后浇带钢筋绑扎第三节钢筋定位措施1 .板钢筋定位2 .墙柱梁钢筋定位3 .承台、集水坑处钢筋定位措施第七章钢筋工程质量标准第一节筋加工质量检验1 .主控项目2 .一般项目第二节钢筋安装质量检验1 .主控项目2 .一般项目第三节直螺纹连接质量检验第四节电渣压力焊质量检验1 .取样数量2 .外观检查3 .拉伸试验第五节接头补强措施第八章成品
3、保护第九章本工程钢筋工程施工时如下事宜需注意第十章安全技术措施第十一章文明施工和环境保护措施第一章工程简况第一节总体概况地下室主体及周边配套建设工程位于西湖区金大道延线与新十路交汇处嘉园工地内，北面为规划路，西面为新十路，东面为规划路/南面为金大道由嘉园开发有限公司开发，建筑工程设计有限公司设计，恒工程监理有限公司监理，中四建筑工程有限公司总承包。本工程总建筑面积198050平方米,其中地上建筑面积:141924平方米，地下建筑面积56126平方米。包括13栋住宅楼，1栋综合楼。第二节结构概况本工程为现浇混凝土框架剪力墙结构。第三节钢筋工程概况L本工程选用HPB300（I级钢筋,fy=270N
4、mrrf）、HRB400（In级钢筋,fy=360Nmirf）级钢筋。钢板和型钢采用:Q235B的碳素结构钢;Q235B热扎普通型钢；2 .本方案为地下室主体及周边配套建设工程一般规定，梁、柱、板剪力墙钢筋施工方案。3 .本方案未尽之处均按整体地下室主体及周边配套建设工程结构设计总说明及相关规范执行。4 .施工过程中，如遇设计修改，均按修改后的设计要求执行。第四节编制依据1 .混凝土结构工程施工质量验收规范(GB50204-2015);2 .混凝土结构设计规范(GB50010-2010);3 .建筑工程施工质量验收统一标准(GB50300-2013);4 .建筑结构荷载规范(GB50009-2
5、012);5 .钢筋焊接及验收规程(JGJ18-2012);6 .混凝土结构施工图平面整体表示方法制图规则和构造详图(IlGlOl-1);7 .钢筋混凝土用热扎带肋钢筋(GB1499-2007);8 .钢筋等强度剥肋滚压直螺纹连接技术规程(JGJ-107-2010)9 .钢筋机械连接通用技术规程(JGJ107-2010);10 .建筑施工手册(第五版，中国建筑工业出版社出版)；11 .11GlOl系列图集12 .湖建设工程质量监督检验站建筑材料、构配件及制品取样方法、验收批量、取样数量及说明的相关要求。13 .建设单位提供的整体地下室主体及周边配套建设工程建筑、结构施工图纸。第二章施工准备第一
6、节材料准备及进场验收1 .材料要求HPB300钢筋必须满足GB1499.1-2008钢筋混凝土用钢第1部分：热轧光圆钢筋要求。HRB335、HRB400钢筋必须满足GB1499.2-2007钢筋混凝土用钢第2部分热轧带肋钢筋要求。钢筋的强度标准值应具有不小于95%的保证率，钢筋在最大力拉伸下的伸长率实测值不小于9%o2 .材料进场验收、送检钢筋原材应按批进行检查和验收。每批由同一牌号、同一炉罐号、同一规格和外形、同一工艺和交货状态（盘条和冷轧带肋钢筋），每60吨为一批，不足60吨的也按一批计。进入施工现场的钢筋必须随货有出厂质量合格证明书和出厂检验报告。2.1 外观检查钢筋应平直、无损伤，表面
7、不得有裂纹、油污、颗粒状或片状老锈。钢筋表面允许有凸块，但不得超过横肋的高度。2.2 原材料送检进场钢筋经外观检查合格后,通知监理工程师和建设单位现场代表与工地试验员一起进行随机抽样送检。所有钢筋必须经复检合格后才能加工制作用在工程上。抽样送检时随机抽取两根钢筋，弃去端头约500mm后，截取拉伸、弯曲试样各一根，填写委托单后送建设工程质量检测中心进行力学性能检验。第二节劳动力、机具准备1 .劳动力准备劳动力计划见劳动力配备表。2 .机具准备机具计划见机具配备表。第三节现场准备根据平面控制网，放出轴线和梁、墙、柱位置线；当底板上层钢筋绑扎完成后测量人员必须组织测放墙、柱插筋定位线（每跨至少两点用
8、红油漆标识）。楼板混凝土浇筑完成，支设竖向模板前，在板上放出该层平面控制轴线，待竖向钢筋绑扎成后，在每层竖向钢筋上部标出标高控制点。地下室底板钢筋施工前，应清理垫层表面杂物、积水等；结构楼层钢筋施工前，检查模板平整度、垂直度、标高等，经检查合格后清理模板表面杂物，在模板上画出钢筋间距定位线。第四节技术准备施工前认真查阅图纸（包括与建筑图对应情况）、方案、相关安全质量规范，做到图纸上问题提前与设计单位联系解决。施工前，由项目总工程师对相关部门及分包单位进行质量、安全技术交底。第三章钢筋加工制作第一节钢筋加工准备钢筋加工前,应摆放好钢筋加工机具,并检查仔细机具性能状况。钢筋加工前，应先去除钢筋上的
9、铁锈，油渍等杂物。钢筋加工要严格按料表进行，料表上应按设计和规范要求，注明需加工钢筋的型号、形状、尺寸及使用部位和数量。根据钢筋使用部位、接头形式、接头比例合理配料，加工时，要本着长料长用、短料短用、长短搭配的原则，不得随意切断整根钢筋。第二节钢筋调直对进场的盘圆钢筋须进行调直后方可进行配料,现场钢筋调直采用钢筋调直机进行。第三节钢筋切断钢筋切断采用钢筋切断机进行。将同种规格钢筋根据不同长度长短搭配，统筹排料。一般应先断长料，后断短料，减少短头，减少损耗。断料时应避免用短尺量长料,防止在量料中产生累积误差为此，在工作台上标出尺寸刻度线并设置控制断料尺寸用的挡板。在切断过程中，如发现钢筋有劈裂、
10、缩头或严重的弯头等必须切除；如发现钢筋的硬度与该钢种有较大的出入，应及时向有关人员反映，查明情况。钢筋的断头不得有马蹄形或起弯现象。第四节钢筋弯曲1 .钢筋弯曲的一般规定1.1 受力钢筋弯钩和弯折应符合下列规定：HPB300级钢筋末端应做180。弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍。图3.11800弯钩示意图当设计要求钢筋末端做135。弯钩时，HRB335、HRB400级钢筋弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直段长度应符合设计要求。图3.21350弯钩示意图当钢筋需做不大于90。的弯折时，弯折处的弯弧内直径不小于钢筋直径的5倍。
11、图3.3900弯钩示意图1.2 箍筋弯钩的一般规定：箍筋弯钩的弯折角度：对于一般结构，不应小于90;对于有抗震等要求的结构，应为135。箍筋弯折后平直段长度：对一般结构，不宜小于箍筋直径的5倍；对有抗震等要求的结构，不应小于箍筋直径的10倍和75mm中的较大值。2 .矩形箍筋加工矩形箍筋对有抗震要求的端头应完成135。弯钩，弯钩平整不扭曲，其平直段相互平行长短一致，平直段长度不小于IOd且不小于75mmo图3.4矩形箍筋弯折示意图一当梁纵筋单侧层数多于一排时，梁箍筋弯钩做法可按下图处理，以确保上下层纵筋间距不会超过规范规定值。（括号内的数值仅用于非框架梁、非连梁）图3.5矩形箍筋弯折示意图二第
12、四章钢筋工程技术要求第一节钢筋保护层要求纵向受力钢筋，其混凝土保护层厚度不应小于钢筋的公称直径，且应符合下列规定。表4.1普通混凝土构件纵向受力钢筋的混凝土保护层厚度注：板、墙、壳中分布钢筋的保护层厚度不应小于上表相应数值减IOmm,且不应小于IOmm;梁、柱中箍筋和构造钢筋的保护层不应小于15mm。当混凝土强度等级C25时，表中各项保护层厚度增加5mmo表4.2防水混凝土构件、基础纵最外层钢筋的混凝土保护层厚度注：一般在梁板（墙柱）节点处存在多层纵筋交汇的情况，此时应满足最外层纵筋保护层厚度，内层纵筋保护层比表中数值相应增加。当上部墙伸入地下作为防水混凝土构件使用时,墙体迎水面的纵筋保护层应
13、增加10mm。如图4.1所示：图4.1纵筋遇水示意图第二节钢筋连接的一般规定1 .钢筋连接方式柱、墙钢筋等竖向受力钢筋，当d14时，采用绑扎连接，当16d22时，采用直螺纹套筒连接；当d25时，采用不低于II级的直螺纹套筒连接；梁纵向受力钢筋，当钢筋直径2514钢筋直径25时，采用闪光对焊连接或电弧焊；其它直径14时，采用绑扎接头；直螺纹套筒连接：框支柱、框支梁、底部加强区及以下竖向构件采用不低于11级的机械连接接头。2 .钢筋连接的一般要求按设计图纸除特别注明外,负一层地下室底板和相应的地基梁按倒置板、倒置梁要求，上部纵筋一般在跨中1/3范围之外连接或锚固在支座内，下部纵筋一般在跨中1/3范
14、围之内连接。楼层梁和板纵筋需要连接时，上部纵筋一般在跨中1/3范围内连接，下部纵筋一般在跨中1/3范围之外弯矩较小处连接或锚固在支座内。倒置梁、板钢筋绑扎时，上下层钢筋不倒置，按图施工，板的短跨钢筋置于板外侧位于同一连接区段内的受拉钢筋接头百分率：搭接接头面积百分率：梁类、板类构件，不宜大于25%;对柱类构件，不宜大于50%o确有必要增大搭接接头面积百分率时，应经过设计院认可。机械接头面积百分率避开框架梁端、柱端箍筋加密区时，11级、In级接头不应大于50%。由于本工程属于四级抗震,剪力墙竖向分布钢筋可在同一部位内进行搭接。但搭接长度不小于16IaE焊接接头百分率不大于50%o在搭接区段范围内
15、，箍筋必须加密，间距取搭接钢筋较小直径的5倍和IOomm两者之中的较小值。焊接连接时，在工程正式焊接之前，参与该项施焊的焊工应进行现场条件下的焊接工艺试验，并经试验合格后方可正式生产。3 .钢筋锚固、搭接要求纵向受力钢筋的锚固长度除注明外，须符合11G101-1P53表4.3规定：表4.3纵向钢筋锚固长度要求表（本工程为四级抗震）注：按上表计算的锚固长度（LaxLaE）小于250（300）时，按250（300）采用。采用环氧树脂涂层钢筋时，其锚固长度乘以修正系数1.25.当钢筋在施工中易受扰动（如滑模施工）时，乘以修正系数l.lo钢筋的锚固长度按钢筋锚入混凝土等级中的长度（如墙构件混凝土为C40,梁混凝土为C30,梁锚入墙内的锚固长度按C40混凝土处确定）纵向受力钢筋搭接长度须符合表4.4要求（非抗震LL抗震LIE）表4.4纵向钢筋搭接长度要求表（抗震）注：按
