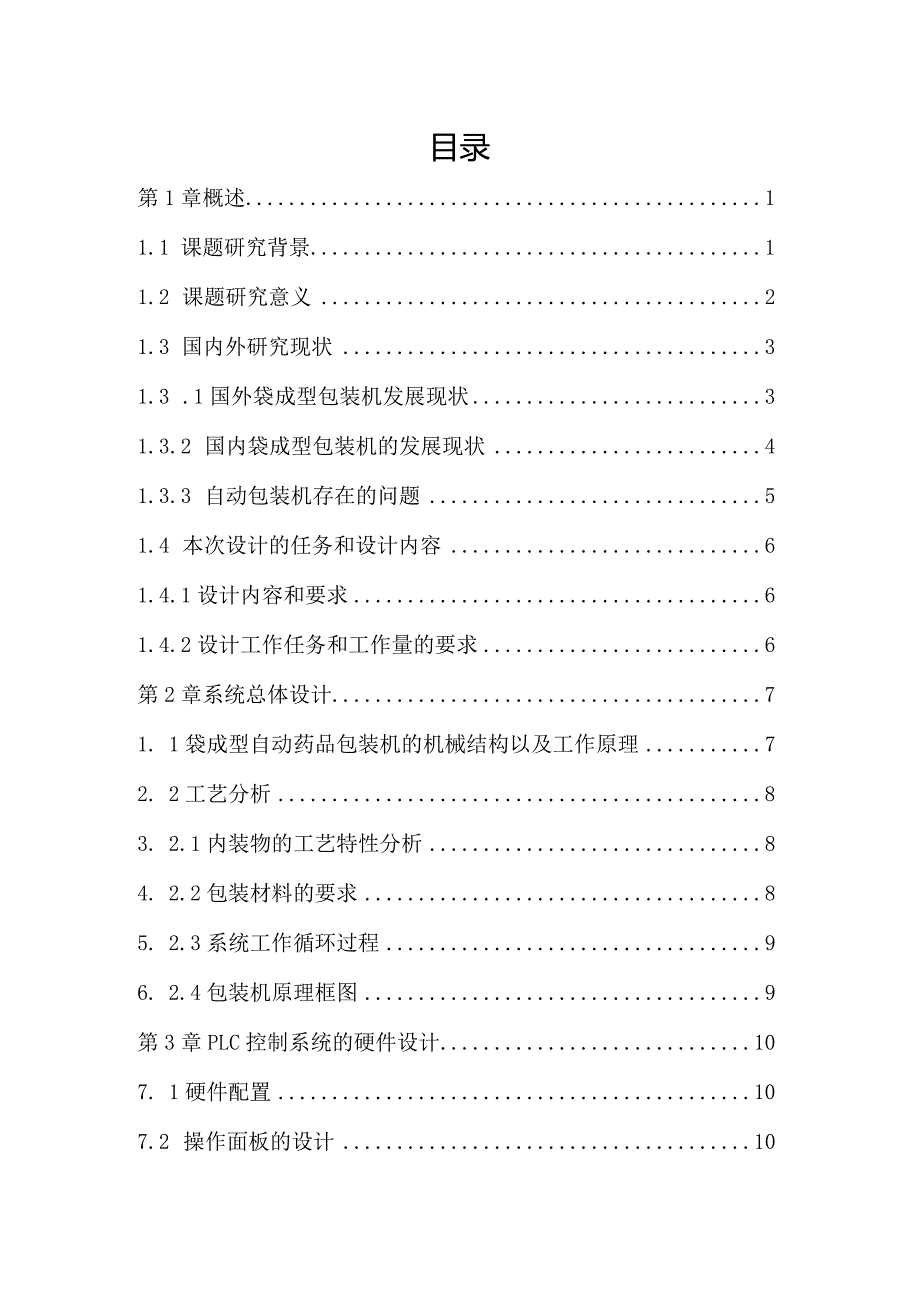

1、目录第1章概述11.1 课题研究背景11.2 课题研究意义21.3 国内外研究现状31.3 .1国外袋成型包装机发展现状31.3.2 国内袋成型包装机的发展现状41.3.3 自动包装机存在的问题51.4 本次设计的任务和设计内容61.4.1设计内容和要求61.4.2设计工作任务和工作量的要求6第2章系统总体设计71. 1袋成型自动药品包装机的机械结构以及工作原理72. 2工艺分析83. 2.1内装物的工艺特性分析84. 2.2包装材料的要求85. 2.3系统工作循环过程96. 2.4包装机原理框图9第3章PLC控制系统的硬件设计107. 1硬件配置107.2 操作面板的设计107.3 输入输出

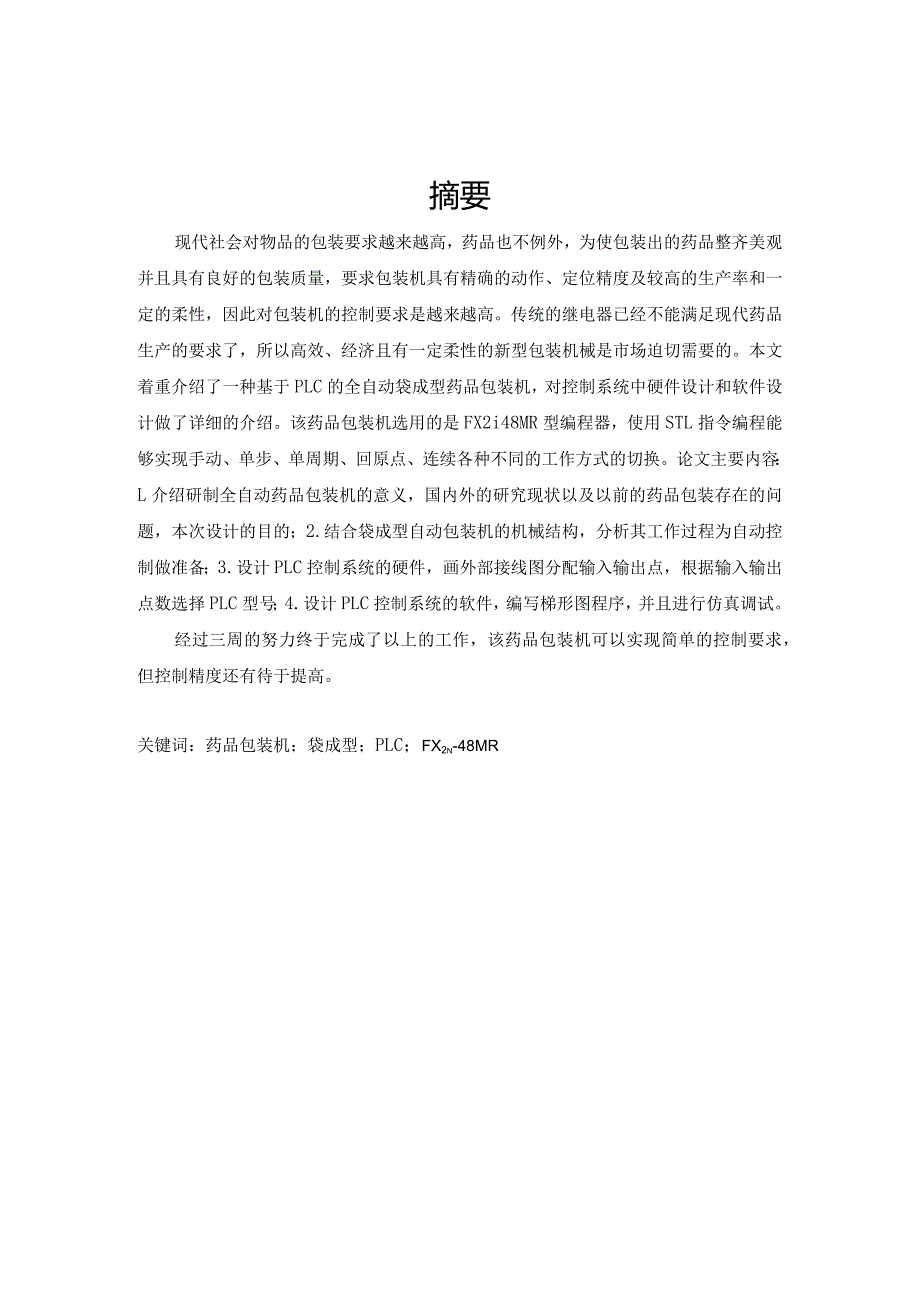

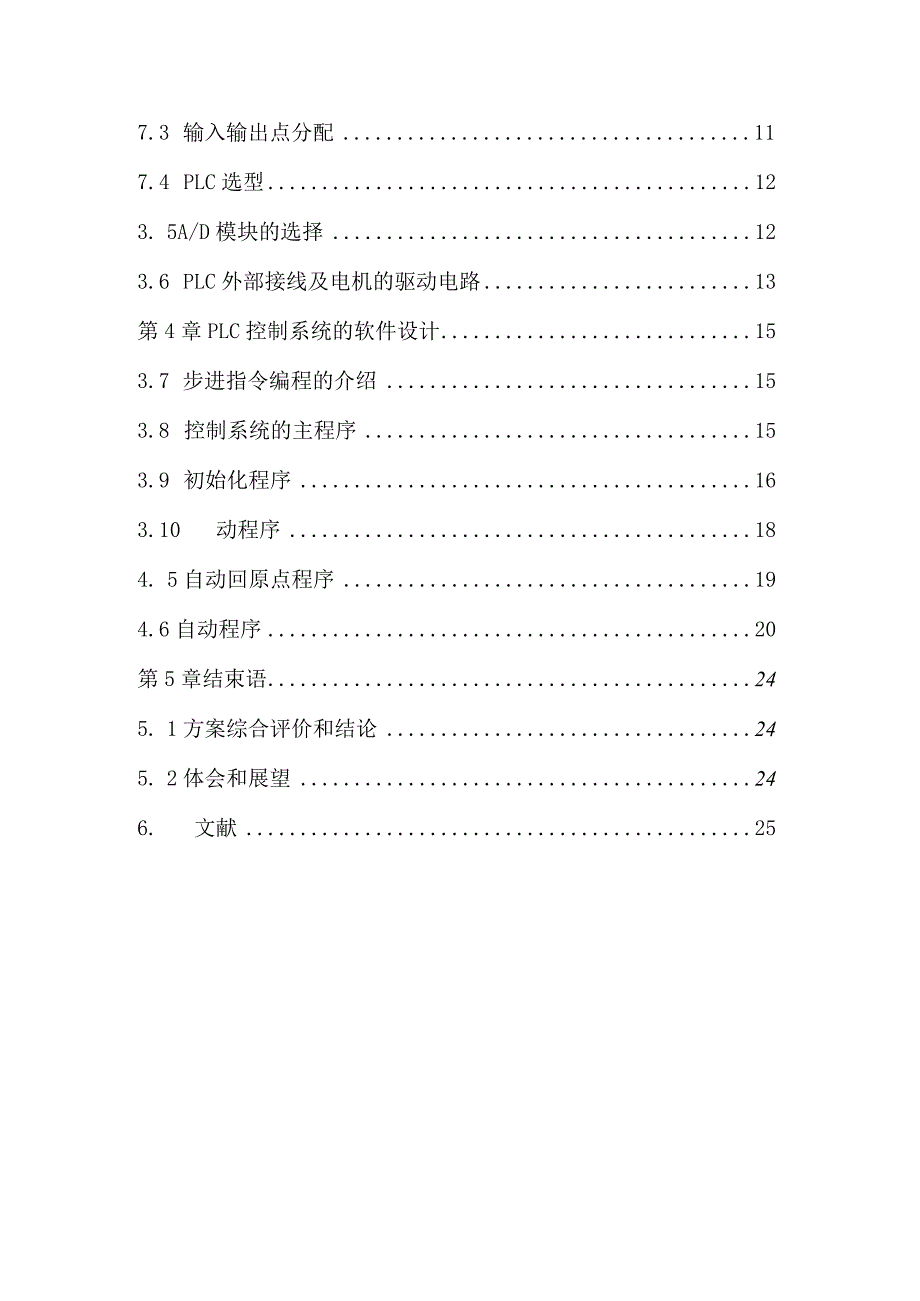

2、点分配117.4 PLC选型123. 5A/D模块的选择123.6 PLC外部接线及电机的驱动电路13第4章PLC控制系统的软件设计153.7 步进指令编程的介绍153.8 控制系统的主程序153.9 初始化程序163.10 动程序184. 5自动回原点程序194.6自动程序20第5章结束语245. 1方案综合评价和结论245. 2体会和展望246. 文献25摘要现代社会对物品的包装要求越来越高，药品也不例外，为使包装出的药品整齐美观并且具有良好的包装质量，要求包装机具有精确的动作、定位精度及较高的生产率和一定的柔性，因此对包装机的控制要求是越来越高。传统的继电器已经不能满足现代药品生产的要求
3、了，所以高效、经济且有一定柔性的新型包装机械是市场迫切需要的。本文着重介绍了一种基于PLC的全自动袋成型药品包装机，对控制系统中硬件设计和软件设计做了详细的介绍。该药品包装机选用的是FX2i48MR型编程器，使用STL指令编程能够实现手动、单步、单周期、回原点、连续各种不同的工作方式的切换。论文主要内容：L介绍研制全自动药品包装机的意义，国内外的研究现状以及以前的药品包装存在的问题，本次设计的目的；2.结合袋成型自动包装机的机械结构，分析其工作过程为自动控制做准备；3.设计PLC控制系统的硬件，画外部接线图分配输入输出点，根据输入输出点数选择PLC型号；4.设计PLC控制系统的软件，编写梯形图
4、程序，并且进行仿真调试。经过三周的努力终于完成了以上的工作，该药品包装机可以实现简单的控制要求，但控制精度还有待于提高。关键词：药品包装机；袋成型；PLC；FX2n-48MR第1章概述1.1 课题研究背景随着经济持续健康的发展，我国已成为世界十大医药生产国和原料出口国之一，但目前我国医药包装的整体水平还落后于发达国家。据上海药品包装测试所所长纪炜介绍，高速度、低效益、高消耗的粗放型增长是我国医药包装发展的典型特征，国内大多数医药产品的包装质量与发达国家存在较大差距。目前,我国有65%的医药包装产品还达不到发达国家20世纪80年代的水平;包装材料质量及包装对医药产业的贡献率偏低。在发达国家，医药
5、包装占药品价值的30羯而我国的比例还不足10机其中，国内规模较大的医药包装企业虽然在设备上与国外差距不大，但在软件环境上却不尽如人意。据了解，造成这种差距主要有3个原因：首先是我国制药行业整体水平较低，医药生产企业的技术相对较落后。我国制药企业数量多，但规模小，重复生产严重，企业管理水平较低。其次,是医药产品长期以医院销售为主，在药店销售的药品只占总量很小的一部分，企业自然很难在包装上下大力气改革，医药包装长期保持老面孔。最后是医药包装机械设备和材料的技术水平落后、从业人员的质量意识不强，也制约着我国医药包装业的发展。对于包装设备而言，国内规模较大的医药包装企业虽然在设备上与国外差距不大，但在
6、软件环境上却不尽如人意。国内药厂的大部分包装工作，特别是较复杂一些的包装物品的排列、装配等工作基本上是人工操作，众多的操作人员无法保证包装的统一和稳定。有些药厂即使使用某些包装机械，也只是应用在整个包装链的某个环节上。改进措施：（1）提高自动化程度是药品包装机械发展的重要趋势。高自动化的设备应具有：一是每个机械手均由电脑控制，一台包装机械为完成复杂的包装动作，需要由多个机械手完成。完成包装动作时，在电脑控制的摄像机录取信息和监控下，机械手按其发出的指令完成规定的动作，确保包装质量；二是具有对材质及厚度的高分辨能力，在包装过程中包装材料的厚度及材质变化不易为人眼所辨别，所以应在包装机械上采用由电
7、脑控制的摄像机和探测器来分辨包装材料厚度和材质的变化，并在显示屏上显示。同时机器会根据分辨后材料的变化来改变有关参数，进而使设备在最优状态下运行；（2）机械功能要求多元化。1.2 课题研究意义随着社会的发展、生活水平的提高，人民对药品包装提出了更高的要求。如果药品用手工进行包装，劳动强度大，速度慢，效益和质量差，而且手工包装不能满足卫生要求。因此需采用自动包装机来完成这些工作。包装机械是现代包装工业的基本设备，是商品生产中必不可少的关键技术设备。随着人类社会的进步，国民经济的发展，人民生活水平的提高，人们越来越重视包装的质量、品种类型，包装机械在包装领域中起着重要的作用。包装机械是使产品包装实
8、现机械化、自动化的根本保证。它能够大幅度地提高生产效率；降低劳动强度，改善劳动条件；保护环境，节约原材料，降低产品成本；有利于被包装产品的卫生，提高产品包装质量，增强市场销售的竞争力；由于包装机械的计量精度高，产品包装的外形美观、整齐、统一、封口严密，提高了产品包装的质量，增强了产品销售的竞争力，可获得较高的经济效益；延长产品的保质期,方便产品的流通。包装机械保证包装产品质量高、生产效率高、品种多、生产环境好、生产成本低、环境污染小，因而获得较强的市场竞争力，带来巨大的社会效益和经济效益。自动包装机堪称为拥有漫长发展历史和富有强大生命力的主导机型。现已被各国视为前景较好的包装机械。由于现有国产
9、袋成型自动包装机存在的软硬件问题，并且缺少相应的设计指导理论，所以对其进行研究改进是非常有意义的。包装容器的制袋-充填-封口是包装工艺必须的工序。充填的精确度影响到厂家经济效益；封口的好坏则影响包装产品的外观质量和保质期。因此，包装质量在很大程度上取决于袋长的精确控制以及封口质量，本研究对整机结构了解的基础上针对纵封、横封的封口形式完成了对薄膜输送系统等关键部分硬件设计其在实际生产中也具有十分重要的指导意义。为满足现代商品包装多样化的要求，目前国内外开始不断发展适应多品种、小批量的通用包装机械和设备，从而使得包装机械的形式日趋增多。袋成型自动包装机是将具有热塑性的塑料复合膜经加热软化制成包装容
10、器，在一台设备上自动完成制袋成型、计量充填、封合剪切等全过程的自动包装设备。1.3.1 国外袋成型包装机发展现状国外袋成型包装机发展全面，优势明显，主要特点有：结构设计标准化、模块化。用一台包装机完成对不同物料的包装时，利用原有机型的模块化设计可在短时间内迅速进行规格更换或转换为其他包装形式的机型，并为不同的计量系统提供了足够的空间。包装速度高速化。目前，国外的小袋包装机单列包装速度一般为30-80袋/分，近些年来很多公司推出的多列式包装机（2列到10列不等）可使包装速度大大提高。如意大利ILAPAK公司的300和400系列枕型包装机，计量范围150到450g,包装速度120袋/分：日本横滨电
11、机制作所的YDE-70型四边封合包装机，计量范围:0.5到30ml,可以2到10列，最高速度为800袋/分。结构运动高精度化。由于采用各种新技术，如通过伺服电机、编码器及数字控制、动力负载控制PLC等高精密执行机构控制各种动作，使整机的充填计量精度和制袋精度都有所提高。如日本东京自动机械的SIGMA3型粉末计量机，配有可调速驱动马达，采用螺杆下料填充，最大充填为每次1.2kg,充填精度60.25%0控制智能化、弹性化。国外大多机器都通过智能型控制仪表和触摸屏上的菜单式应用软件对机器的各种参数进行跟踪调整。电子显示屏显示切袋长度、包装速度、充填物的净含量以及包装产量等，一目了然。标准的色标跟踪光
12、电系统能绝对保证包装产品的印刷图案正确。另外，机器可对工作过程进行在线状态监测和故障诊断分析，一旦发生问题，自动停机，并显示故障原因及解决方法。包装形式多样化。国外的袋包装目前既有三边封合袋、四边封合袋、枕形袋,还有风琴式、自立袋等。用户可以根据市场的需要，具有更大的选择空间。国外的袋包装机执行机构和传动系统趋于简单，横封、纵封等动作的执行机构都采用气动原件，包装动作简捷快速，整机噪声小；采用变频调速装置，实现无极变速，不仅调速范围大、平滑性好、低速特性，而且可实现恒转矩调速，节电效果也十分明显。1.3.2 国内袋成型包装机的发展现状我国包装机械发展较晚，目前正处于起步应用阶段。而且由于用户的
13、技术水平和各种环境因素的限制，我国包装机械的需要就像一座“金字塔”。对高、精、尖设备的需求就是塔尖，越尖端的设备需求越小；对中、低档设备的需求就像“金字塔”底部，量大面广，商机无限。随着市场需求的不断增加，九十年代后，我国袋成型自动包装机有了较快的发展。通过参考国外产品，进行消化、吸收及自主开发、研制，技术上有了很大的提高，计量范围从Ig到Iooog不等，特别是产品功能和自动化方面也有了长足的进步。我国通过参考国外同类型产品，进行消化、吸收及自主开发研制，技术上有了很大的发展和提高。我国现有的袋成型自动包装机应用广泛，机型分为立式和卧式两种，可包装液体、糊状物料、粉状物料、颗粒和固体物料，包装
14、形式有枕型袋、三封袋、四封袋、砖形带、屋形带、角形自立袋等多种类型。通过PLC和PC控制技术的不断推广和应用，使袋成型自动包装机的自动化程度得到了很大的提高。我国生产的袋成型自动包装机以普通型、通用型为主，即在同一台设备上，同一竖直方向上自动完成包装袋成型、计量、打印日期、充填、封口、切断、输出等工序。包装物料一般为：液体、粘稠体、颗粒物料、粉料、膏体、片剂、膨化食品等。充填计量方式一般为：容积式、称重式。容积式又可分为量杯式、旋转阀式、柱塞式；称重式又可分为电子秤、杠杆秤两种。有些包装机还采用组合式，粗供料采用容积式，精供料采用称重式等。所有包装材料主要是具有可热封的塑料单膜和各种复合膜。包
15、装成型袋以扁平袋为多。热封方式主要：有往复、L型闭合式、旋转式。国产中型袋包装机多采用的横封装置是连续对辑式，其缺点是开机和关机时，在辐轮中间都要夹持部分包装材料，既难于清洗又浪费材料。小型袋包装机,横封装置采用的是扇形开合的封口方法，当包装袋的尺寸扩大后，其封口质量难以保证。客观地讲，我国生产的袋成型自动包装机综合性能与国外先进国家的产品还存在着很大差距。比较突出的问题是：机械加工工艺技术水平低；机构动作的同步、协调性差；关键零部件、易损件、电气元件寿命短、可靠性差；生产速度一般都比较慢，自动化水平不高，自动化调节、自动化控制水平低；设备的可操控性差，维护保养较麻烦；充填精度低、速度慢；外观
16、造型和表面质量差。1.3.3 自动包装机存在的问题据调查，现有自动包装机存在以下问题：1 .包装机长期存在着包装材料输送速度难以控制的问题，薄膜输送速度不稳，对袋长精度和袋形精度和袋形质量的影响；工作初期和末期，带膜卷的直径速度变化很大，转动惯量变化，造成包装输送时拉力不均匀，使得袋封长度变化,袋长控制精度不高。2 .包装精度（充填精度）低且工作时不稳定。3 .包装速度低；目前国产包装机的包装速度，小袋包装在60120袋/分之间，包装速度超过80袋/分时包装质量将下降；中袋包装为3560袋/分。国外设备的包装速度以达到1200袋/分，中袋包装160袋/分。4 .封口质量难以保证5 .外观质量。国家规定，包装袋的封口处应平整，网
