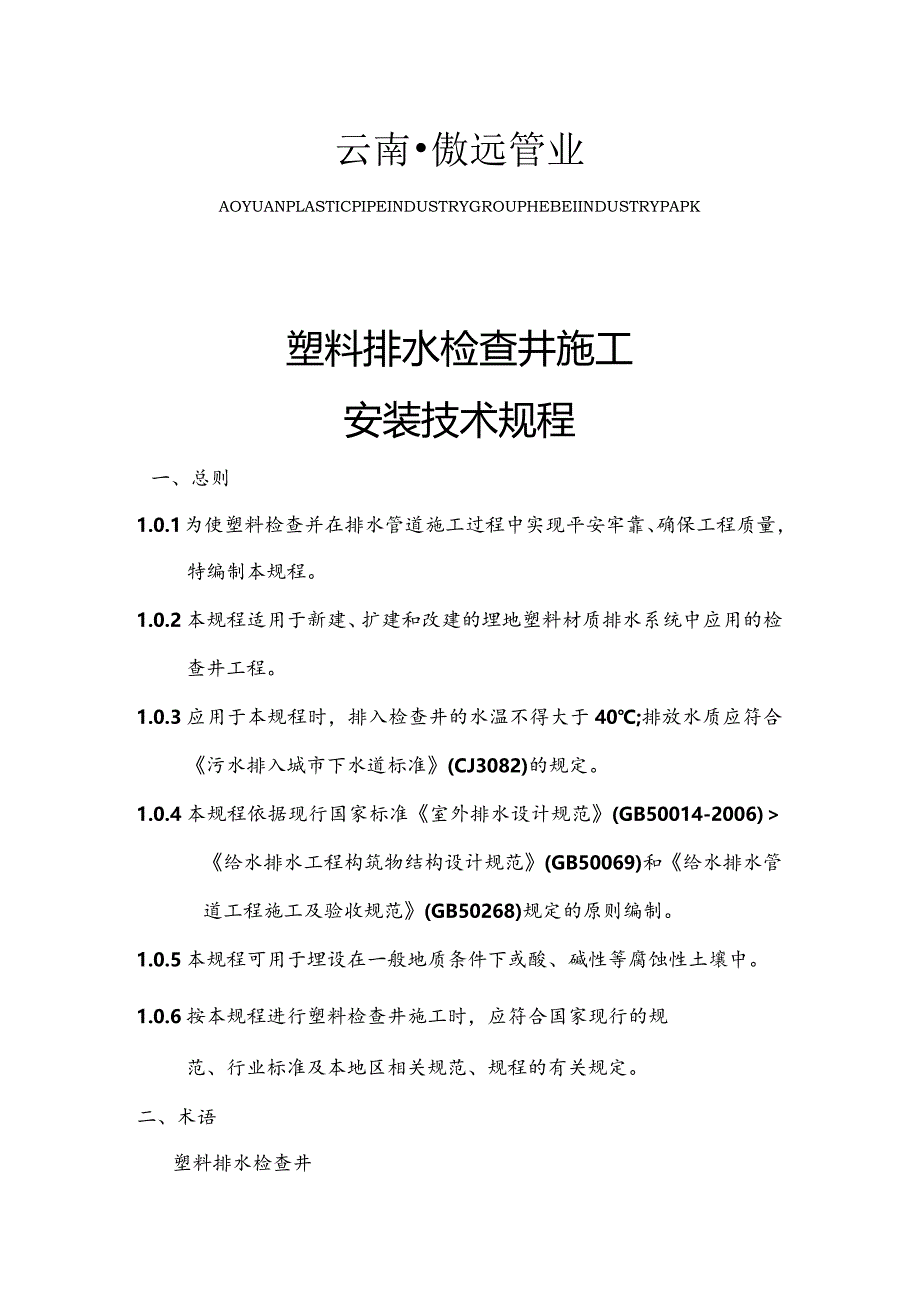

1、云南傲远管业AOYUANPLASTICPIPEINDUSTRYGROUPHEBEIINDUSTRYPAPK塑料排水检查井施工安装技术规程一、总则1.0.1为使塑料检查并在排水管道施工过程中实现平安牢靠、确保工程质量，特编制本规程。1.0.2本规程适用于新建、扩建和改建的埋地塑料材质排水系统中应用的检查井工程。1.0.3应用于本规程时，排入检查井的水温不得大于40;排放水质应符合污水排入城市下水道标准(CJ3082)的规定。1.0.4本规程依据现行国家标准室外排水设计规范(GB50014-2006)给水排水工程构筑物结构设计规范(GB50069)和给水排水管道工程施工及验收规范(GB50268)

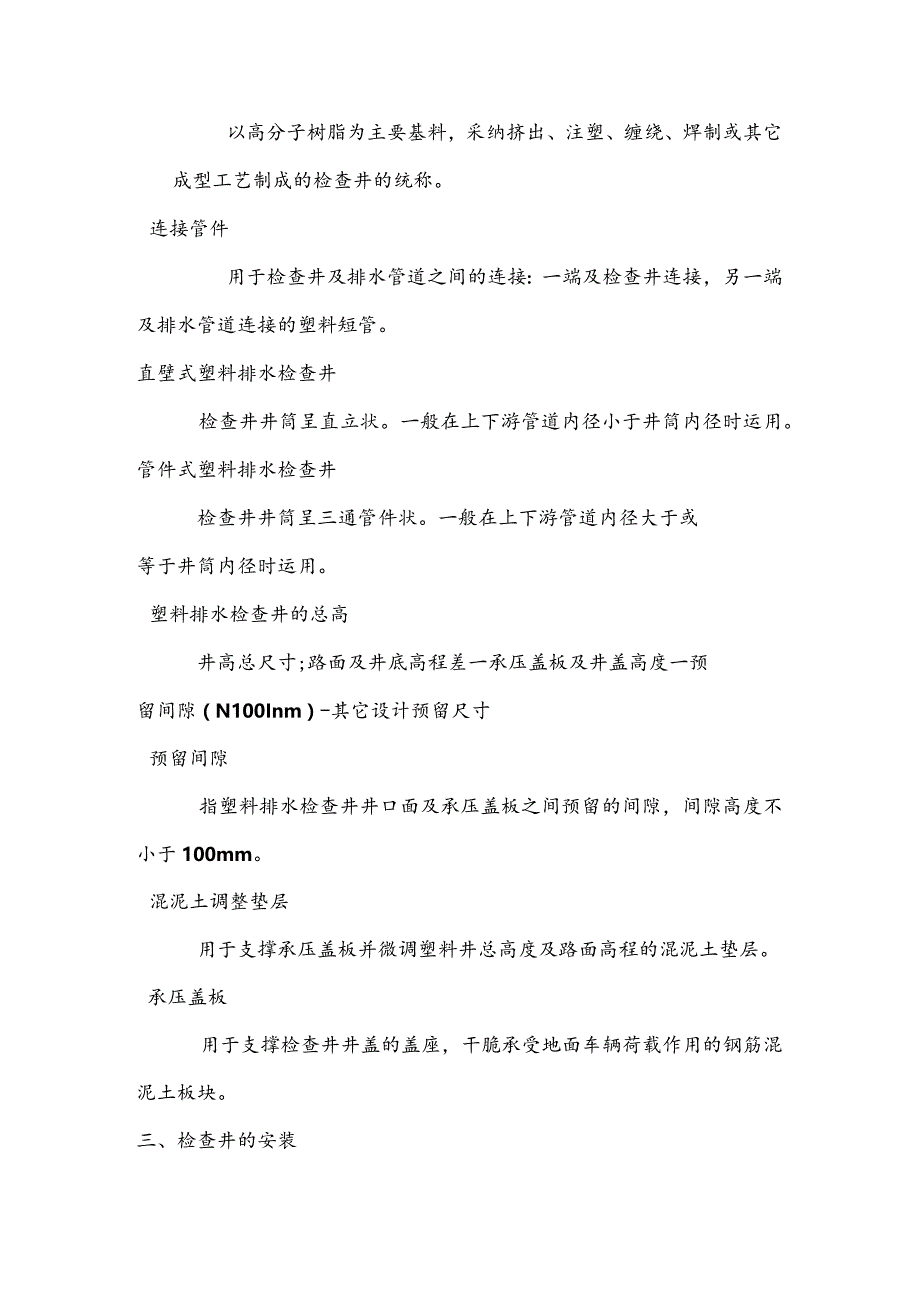

2、规定的原则编制。1.0.5本规程可用于埋设在一般地质条件下或酸、碱性等腐蚀性土壤中。1.0.6按本规程进行塑料检查井施工时，应符合国家现行的规范、行业标准及本地区相关规范、规程的有关规定。二、术语塑料排水检查井以高分子树脂为主要基料，采纳挤出、注塑、缠绕、焊制或其它成型工艺制成的检查井的统称。连接管件用于检查井及排水管道之间的连接：一端及检查井连接，另一端及排水管道连接的塑料短管。直壁式塑料排水检查井检查井井筒呈直立状。一般在上下游管道内径小于井筒内径时运用。管件式塑料排水检查井检查井井筒呈三通管件状。一般在上下游管道内径大于或等于井筒内径时运用。塑料排水检查井的总高井高总尺寸;路面及井底高程

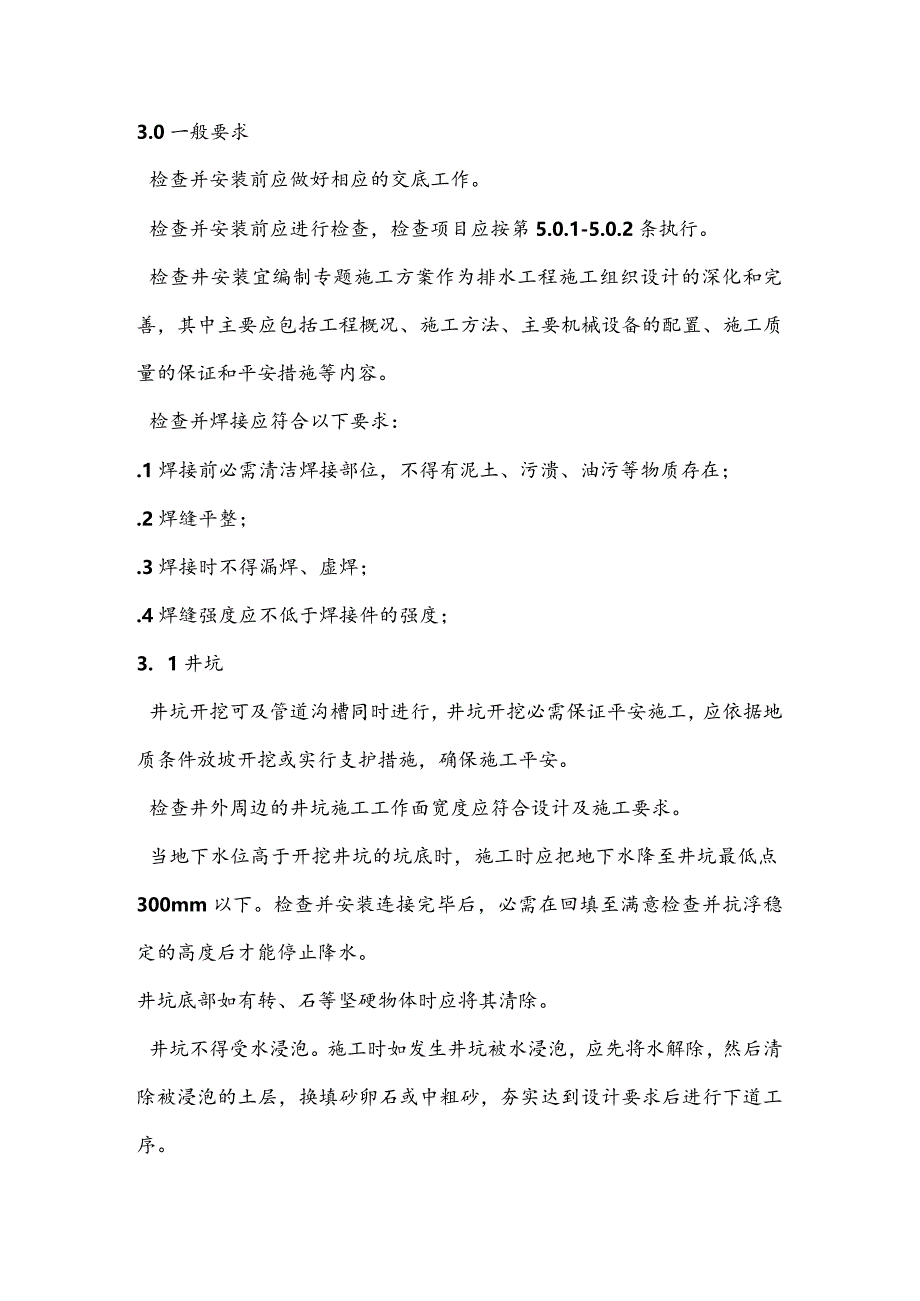

3、差一承压盖板及井盖高度一预留间隙（N100Inm）-其它设计预留尺寸预留间隙指塑料排水检查井井口面及承压盖板之间预留的间隙，间隙高度不小于100mm。混泥土调整垫层用于支撑承压盖板并微调塑料井总高度及路面高程的混泥土垫层。承压盖板用于支撑检查井井盖的盖座，干脆承受地面车辆荷载作用的钢筋混泥土板块。三、检查井的安装3.0一般要求检查并安装前应做好相应的交底工作。检查并安装前应进行检查，检查项目应按第5.0.1-5.0.2条执行。检查井安装宜编制专题施工方案作为排水工程施工组织设计的深化和完善，其中主要应包括工程概况、施工方法、主要机械设备的配置、施工质量的保证和平安措施等内容。检查并焊接应符合以
4、下要求：.1焊接前必需清洁焊接部位，不得有泥土、污溃、油污等物质存在；.2焊缝平整；.3焊接时不得漏焊、虚焊；.4焊缝强度应不低于焊接件的强度；3. 1井坑井坑开挖可及管道沟槽同时进行，井坑开挖必需保证平安施工，应依据地质条件放坡开挖或实行支护措施，确保施工平安。检查井外周边的井坑施工工作面宽度应符合设计及施工要求。当地下水位高于开挖井坑的坑底时，施工时应把地下水降至井坑最低点300mm以下。检查并安装连接完毕后，必需在回填至满意检查并抗浮稳定的高度后才能停止降水。井坑底部如有转、石等坚硬物体时应将其清除。井坑不得受水浸泡。施工时如发生井坑被水浸泡，应先将水解除，然后清除被浸泡的土层，换填砂卵
5、石或中粗砂，夯实达到设计要求后进行下道工序。井坑开挖时，临时堆土或施加其它荷载不得影响井坑的稳定性。井坑人工开挖时，堆土高度及其距井坑边缘的距离按相关施工规范执行。3.2 检查井基础检查并必需安装在符合设计要求的地基土层上，或是在开挖井坑后经处理密实的地基上。检查井基础应按设计要求施工，如设计无明确要求时一般采纳砂砾石垫层基础。对于一般土质，基底可铺设一层厚度为IOoInrn粗砂基础。对软土地基应用砂砾石置换软土，其厚度不应小于200mmo也可分两层铺设，下层为粒径5mm40mm的砾石、厚度为IoOInm150mm,上层铺中粗砂、厚度不小于50mm。砂砾石垫层的压实系数不宜小于0.95o检查井
6、基础位于淤泥或其它不良土层时，检查井地基应按设计及相应规范进行处理。管件式检查井基础处理应按聚乙烯排水管管道工程的相关工程技术标准执行。3.3 检查井及连接管件的连接检查井及连接管件的连接可在工厂依据设计要求制造完成，也可在现场制作安装。检查井开孔直径不应超过连接管件外径10mm。井径大于或等于70Omm时，开孔距井底板净距不应小于30Ormn,开孔之间的净距不应小于300mmo3.4 连接管件及管道的连接连接管件及管道的连接要求应按设计操作说明执行。检查并安装定位后，将检查井的连接管件及排水管道连接。连接应采纳以下方式：电熔连接、热缩套连接、止水胶条卡蕤式（单壁螺旋管、双壁水纹管结构）连接和
7、承插式连接。3.5 承压盖板的安装检查并回填完成后应安装钢筋混凝土承压盖板，承压盖板内径应大于井筒外径，并保证承压盖板及井筒间留设IOolnrn的间隙。承压盖板的结构应按井筒尺寸和其所受外部荷载的大小进行设计。检查并承压盖板下一般应铺设厚度为25OmIn的垫层，垫层每边宽度应大于承压圈外径至少100mm。垫层材料可分两层，分别采纳碎石垫层和C20混凝土垫层。详细做法要求见图一。图一塑料检.楠我C25上MIOM2cm必7750p除WIVOGlOOL0s28-C202杯就熊拗R三三iiII新币（直身指OM 8Zi)查并结构图C25上Mlo,2cm三M775 0,。巴一 T 二s一 0020-建6O
8、C20g500500Ft*r四、回填4.0一般规定检查并安装完成后，井坑应回填至检查并承压盖板垫层的顶部。井坑回填应从检查井圆周底部人工分层对称回填并夯实，严禁采纳机械回填。连接管件下部必需夯实，连接管件下部的回填要求应按聚乙烯排水管管道相关工程技术规程执行。回填时井坑内应无积水，不得带水回填，不得回填淤泥、有机物及冻土。回填土中不得含有石块、砖块及其它硬杂物。4.1回填材料及回填要求检查井安装完成后，在闭水试验前，除接头部位可外露外，其余部分应刚好进行回填施工。检查井四周应分层对称回填并夯实，并满意设计及规范要求。当检查井位于软土层、低洼、沼泽、地下水位高的地段时，井坑的回填参照给排水管道工
9、程施工及验收规范(GB50268-2008)执行。回填土的压实要求应符合表4.1.4o表井坑回填土的密实度要求井坑内部住压实系数()回填土质超挖部分95砂石料或最大粒径小于40mm碎石井坑基础井底以下N95中砂、粗砂检查井四周90中砂、粗砂、碎石屑、最大粒径小于40mm的沙砾或符合要求的原状土注：当检查井位于道路路基范围内时，回填土密实度应按道路路基的要求执行。五、质量检验5.0产品质量检验检查井的内外表面应光滑平整，无气泡、变形、裂口、脱皮和明显的痕纹、凹陷，且色泽基本一样，接口完好，无破损变形。检查井的规格尺寸均应符合设计施工图的要求，并依据检查井的编号进行核实。检查井尺寸偏差应符合表5.
10、0.2的规定。对外观质量不符合要求的检查井，不得运用。表塑料检查并允许偏差(mm)井筒内径高度孔口直径垂直度偏转角+10,-1520+10,-152%H2检查并制作材料的物理力学性能应符合相关标准要求。检查并制作完成后应逐座进行检查，对检查合格的检查并签发产品合格证。检查井产品合格证格式见表5.03。表塑料检查井出厂合格证简图工程名井编检验生产单出厂合格井筒组件井型号井总高主管型号1井直径主管型号2环刚度连接管型号1连接管型号2连接管型号3连接管型号4备注检查并在装卸、运输、堆放时，应轻抬轻放，不得抛摔或受猛烈撞击，严禁拖拉。检查井应存放在通风良好、温度低于40摄氏度的房库或简易棚内，不宜露天
11、存放。如须在户外临时存放时，应有遮盖，尽量避开曝晒和雨淋，不得及油类、酸、碱、盐等其他化学物质接触。留意防火平安，远离热源。5.1施工质量检验井坑开挖质量应符合下列要求：.1不扰动自然地基或地基处理符合设计要求；.2边坡坡度符合现行施工验收规范的规定；.3基坑开挖宽度应符合设计及施工要求；.4基坑底标高的允许偏差：开挖土方时应为20mm;开挖石方时应为+20mm、-200mmo检查井的安装质量应符合下列要求:.1检查井各部件应安装完成，上部井口已临时封堵;.1检查并安装允许偏差应符合表5.1.2.1的要求；表.1检查并安装允许偏差项目允许偏差检验频率检验方法范国点数井底标高+10mm,-20m
12、m井中心2水准仪测量井中心偏差15mm井中心1经纬仪测量井筒直径变形0.04Do井壁2钢尺测量井壁垂直度2%H井壁4垂线、钢尺测井口标高10mm井口2水准仪测量连接管件内径+10mm,-15mm每个孔口2钢尺测量标高+10mm,-20mm每个孔内底1水准仪测量偏转角2o每个支管1经纬仪测量井坑回填土质量应符合下列要求：.1井坑回填土密实度应符合表4.1.4的要求；.2除上述规定外，基坑内本规程未规定的其他部位回填土密实度可按给水排水管道工程施工及验收规范GB50268-2008的规定执行。检查并变形检验井坑回填至设计标高后，在12小时至24小时内应测量检查井的环向变形，并计算检查井的初始变形率
