《外墙涂料腻子施工做法全套.docx》由会员分享，可在线阅读，更多相关《外墙涂料腻子施工做法全套.docx（6页珍藏版）》请在第壹文秘上搜索。

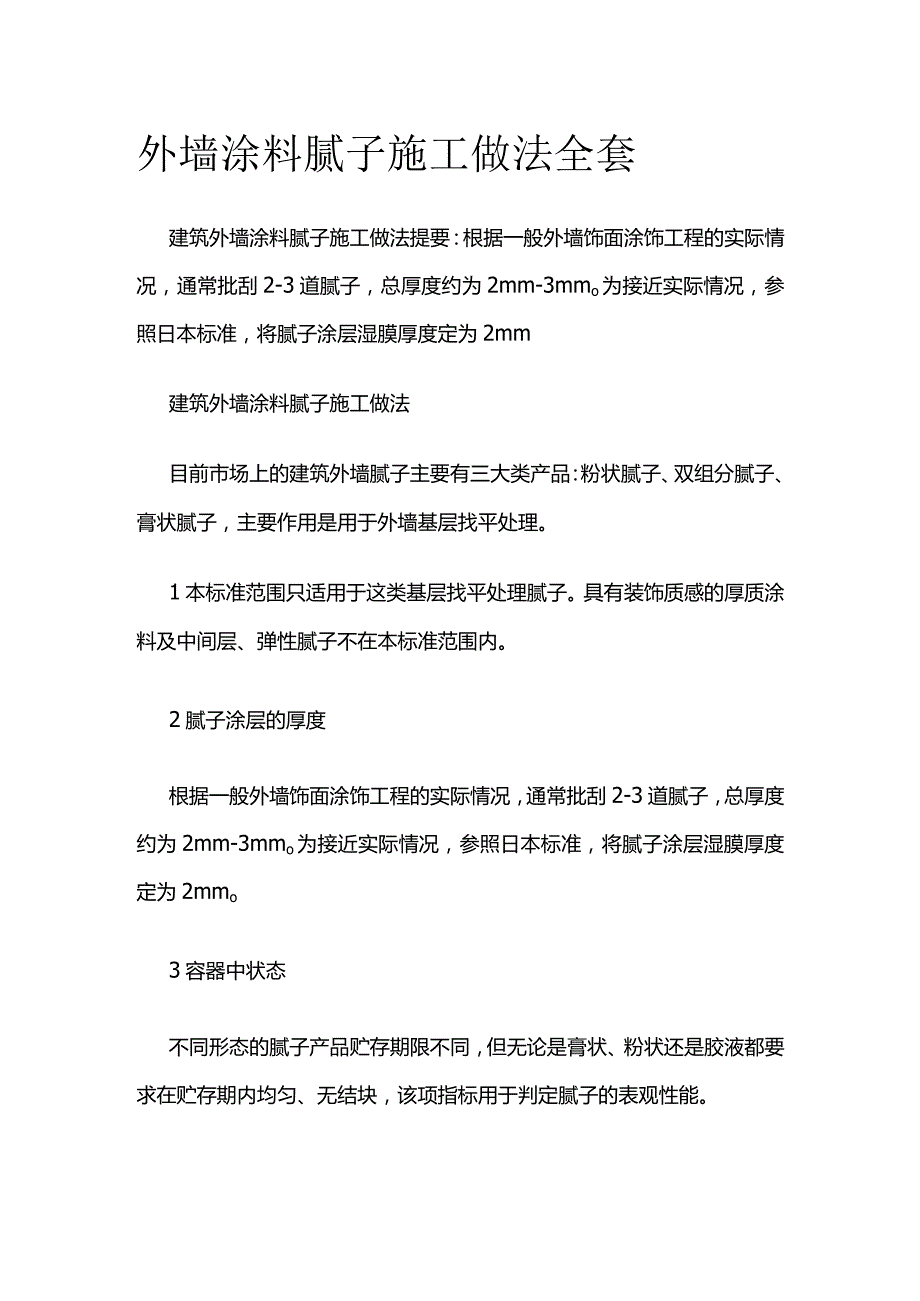

1、外墙涂料腻子施工做法全套建筑外墙涂料腻子施工做法提要：根据一般外墙饰面涂饰工程的实际情况，通常批刮2-3道腻子，总厚度约为2mm-3mmo为接近实际情况，参照日本标准，将腻子涂层湿膜厚度定为2mm建筑外墙涂料腻子施工做法目前市场上的建筑外墙腻子主要有三大类产品：粉状腻子、双组分腻子、膏状腻子，主要作用是用于外墙基层找平处理。1本标准范围只适用于这类基层找平处理腻子。具有装饰质感的厚质涂料及中间层、弹性腻子不在本标准范围内。2腻子涂层的厚度根据一般外墙饰面涂饰工程的实际情况，通常批刮2-3道腻子，总厚度约为2mm-3mmo为接近实际情况，参照日本标准，将腻子涂层湿膜厚度定为2mmo3容器中状态不

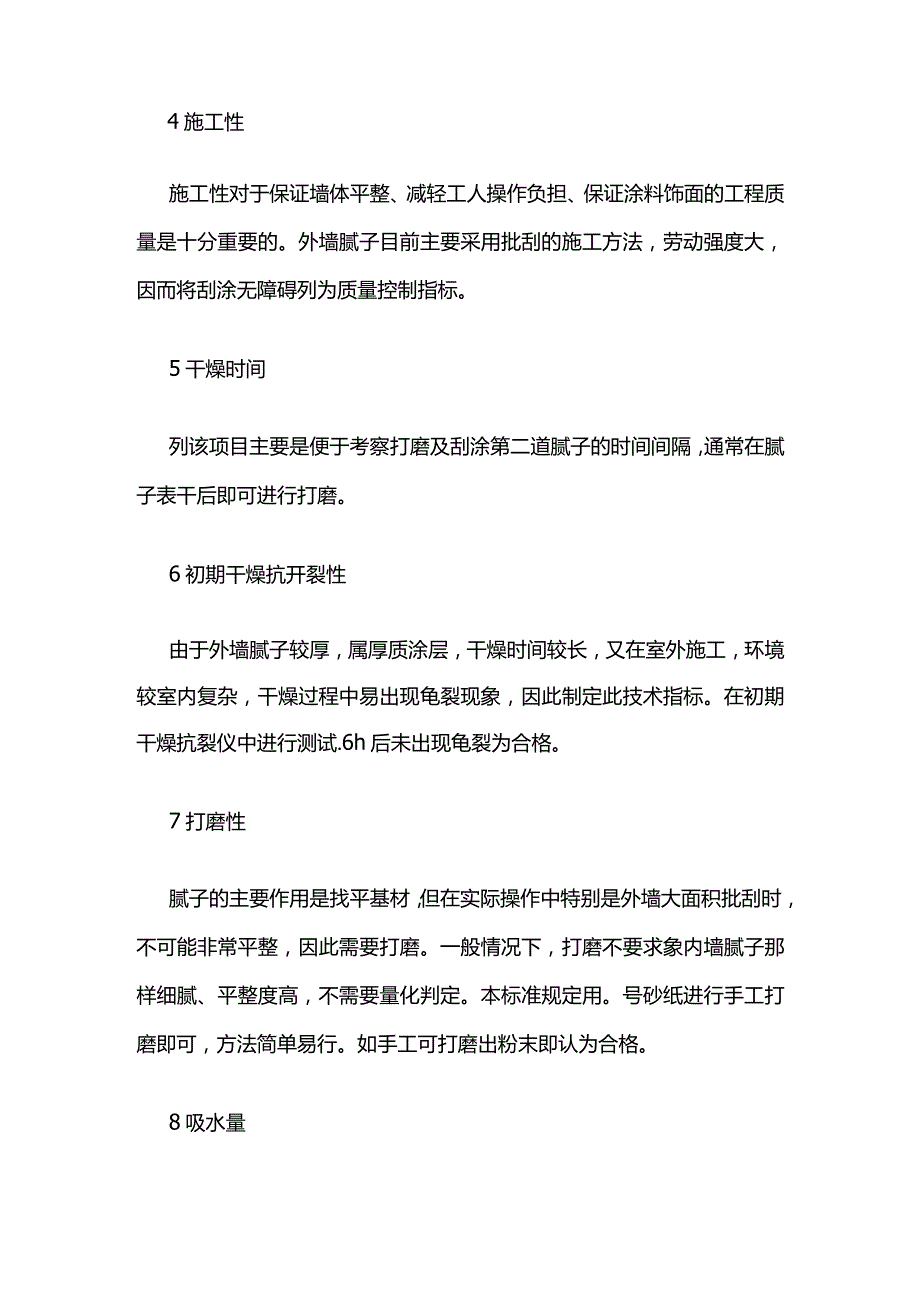

2、同形态的腻子产品贮存期限不同，但无论是膏状、粉状还是胶液都要求在贮存期内均匀、无结块，该项指标用于判定腻子的表观性能。4施工性施工性对于保证墙体平整、减轻工人操作负担、保证涂料饰面的工程质量是十分重要的。外墙腻子目前主要采用批刮的施工方法，劳动强度大，因而将刮涂无障碍列为质量控制指标。5干燥时间列该项目主要是便于考察打磨及刮涂第二道腻子的时间间隔，通常在腻子表干后即可进行打磨。6初期干燥抗开裂性由于外墙腻子较厚，属厚质涂层，干燥时间较长，又在室外施工，环境较室内复杂，干燥过程中易出现龟裂现象，因此制定此技术指标。在初期干燥抗裂仪中进行测试.6h后未出现龟裂为合格。7打磨性腻子的主要作用是找平基

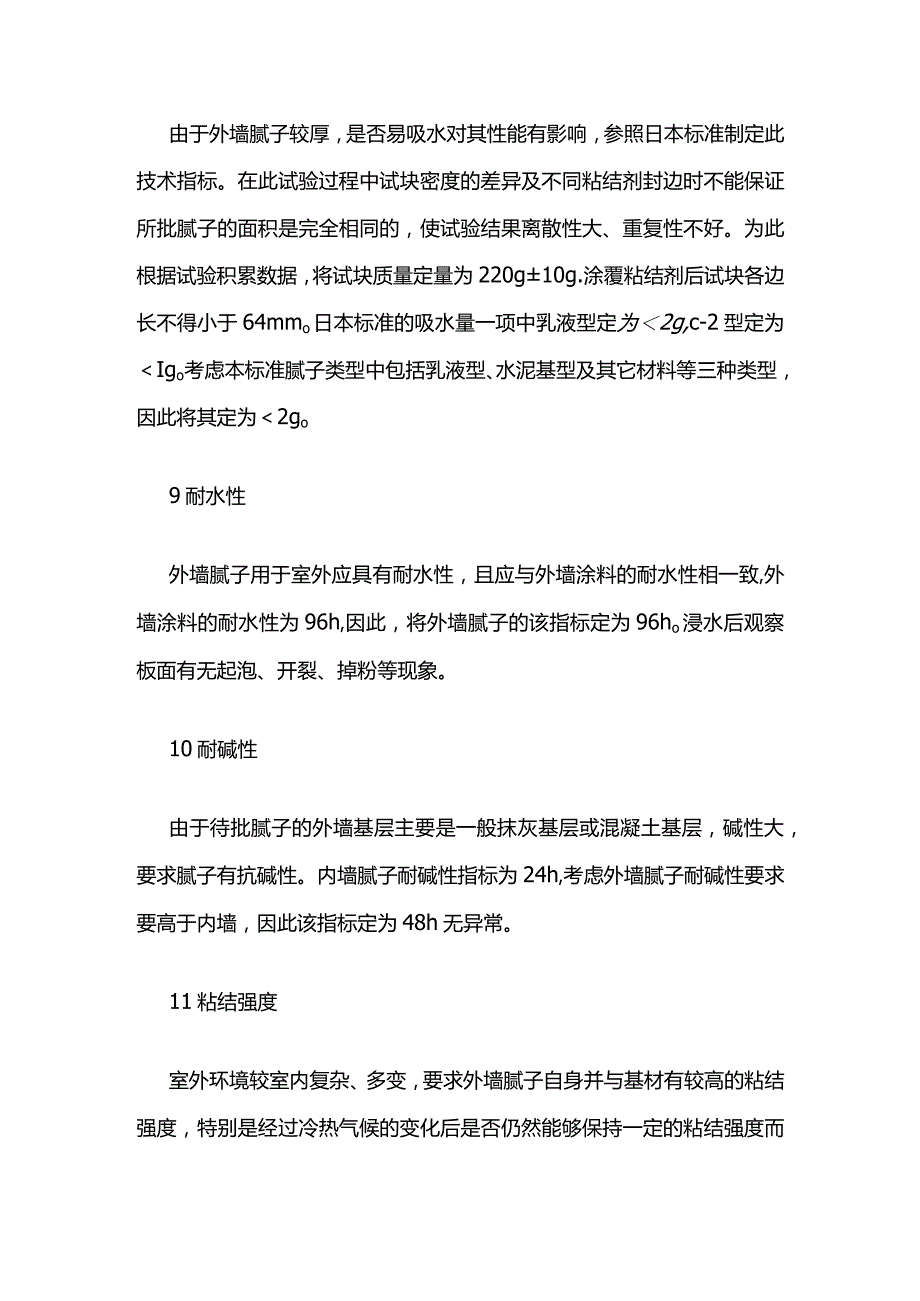

3、材，但在实际操作中特别是外墙大面积批刮时，不可能非常平整，因此需要打磨。一般情况下，打磨不要求象内墙腻子那样细腻、平整度高，不需要量化判定。本标准规定用。号砂纸进行手工打磨即可，方法简单易行。如手工可打磨出粉末即认为合格。8吸水量由于外墙腻子较厚，是否易吸水对其性能有影响，参照日本标准制定此技术指标。在此试验过程中试块密度的差异及不同粘结剂封边时不能保证所批腻子的面积是完全相同的，使试验结果离散性大、重复性不好。为此根据试验积累数据，将试块质量定量为220g10g.涂覆粘结剂后试块各边长不得小于64mmo日本标准的吸水量一项中乳液型定为2g,c-2型定为Igo考虑本标准腻子类型中包括乳液型、水
4、泥基型及其它材料等三种类型，因此将其定为2go9耐水性外墙腻子用于室外应具有耐水性，且应与外墙涂料的耐水性相一致,外墙涂料的耐水性为96h,因此，将外墙腻子的该指标定为96ho浸水后观察板面有无起泡、开裂、掉粉等现象。10耐碱性由于待批腻子的外墙基层主要是一般抹灰基层或混凝土基层，碱性大，要求腻子有抗碱性。内墙腻子耐碱性指标为24h,考虑外墙腻子耐碱性要求要高于内墙，因此该指标定为48h无异常。11粘结强度室外环境较室内复杂、多变，要求外墙腻子自身并与基材有较高的粘结强度，特别是经过冷热气候的变化后是否仍然能够保持一定的粘结强度而不产生开裂、脱落等现象。为了较直观的模拟并考察此项性能,在本标准
5、中增加了冻融循环后的粘结强度。考虑到外墙涂料的涂层耐温变性已由10次循环改为5次循环，故在本标准中定为5次冻融循环后的粘结强度，由于冻融循环的试验条件有间断浸水，相当于间断浸水90h,因此不再另设浸水后的粘结强度。需要注意的是浸水的位置与内墙腻子浸水粘结强度不同，应高过腻子层面。另外，通过试验发现，经冻融循环后直接测试腻子的粘结强度，腻子层可能未完全干透，造成测试结果偏低。为此，增加了冻融循环试验后,在502。C恒温箱中干燥24h,然后再于标准条件下放置24h后再进行测试。根据所搜集样品的试验结果并综合考虑腻子的动态抗开裂性，本标准将粘结强度的指标定为标态,冻融测试数据的处理：鉴于粘结强度测试
6、结果影响因素较多，有时离散性较大，简单的选择三个数据进行算术平均显然缺乏足够的科学性，甚至可能由于某些问题数据参与平均，造成结果的误判。为此，我们需要确定一个合理的数据处理方法和偏差范围来保证数据的可靠性,以现有粘结强度试验数据为基础，根据常用的试验数据统计分析方法-去大去小法对其进行测试值偏差分析，最终选定如下方案：对于同一试验条件，每一相同样品应同时制备至少6个试样进行测试，其结果根据常用的试验数据统计分析方法-去大去小法，去掉一个最大值和一个最小值，取剩余4个数据的算数平均值。各测试数据与平均值的最大相对偏差应不大于20%。12动态抗开裂性当前我国外墙涂饰工程的弊病仍然很多，除了由于腻子
7、或涂料本身质量不过关造成的褪色、起泡、脱落之外，饰面上的裂纹一直是外墙涂饰工程中的老大难问题。本标准中规定此项性能指标就是为了对外墙裂纹纵横交错的情况从腻子产品人手起到一定的缓解作用。根据该思路，我们设计了一种动态抗开裂性测试仪，在有关生产部门的协助下，对仪器进行了不断的调整和完善，同时制定了相应的试验方法，通过对样品进行的一系列测试,选择出最终的量化指标。为满足对抗开裂性的不同要求，在本标准中，按该项指标将腻子产品分为两类即普通型及柔性外墙腻子。对P型的要求为基层裂缝时，腻子层无裂纹。对R型的要求为基层裂缝时，腻子层无裂纹。试板要求：采用200mm*l50mm的石棉水泥板，使用专用型框批刮制
8、样，湿膜厚度控制2mmo测试要求：由于观察的是微细裂纹，要求测试操作仔细、认真。目前国内尚无成型的动态抗开裂性测仪器，我们在标准制汀过程中还配套开发研制了能够满建筑外墙涂料腻子施工做法提要：根据一般外墙饰面涂饰工程的实际情况，通常批刮2-3道腻子，总厚度约为2mm-3mmo为接近实际情况，参照日本标准，将腻子涂层湿膜厚度定为2mm满足标准要求的简便易行的小型测试仪器，现已由专业试验仪器生产厂家开始批量生产并部分投放市场。13低温贮存稳定性对于膏状腻子和双组分腻子中的胶液组分，仍然沿用内墙腻子的标准进行测定。在标准编制过程中，编制组对外墙腻子的标态及冻融循环后的粘结强度、吸水量及动态开裂性做了重点验证，积累了大量实验数据。此外还收集了部分生产厂家外墙腻子产品的检测数据，在此基础上进行归纳整理，制订出建筑外墙腻子标准的征求意见稿。编制组在广泛征求生产厂家、科研单位、高等院校、管理单位及各级质检中心等单位意见之后，最终修改并完成了建筑外墙腻子标准的送审稿。我们相信该标准的出台必将对提高外墙腻子产品质量、规范外墙腻子市场、促进行业有序竞争发挥积极的作用。
