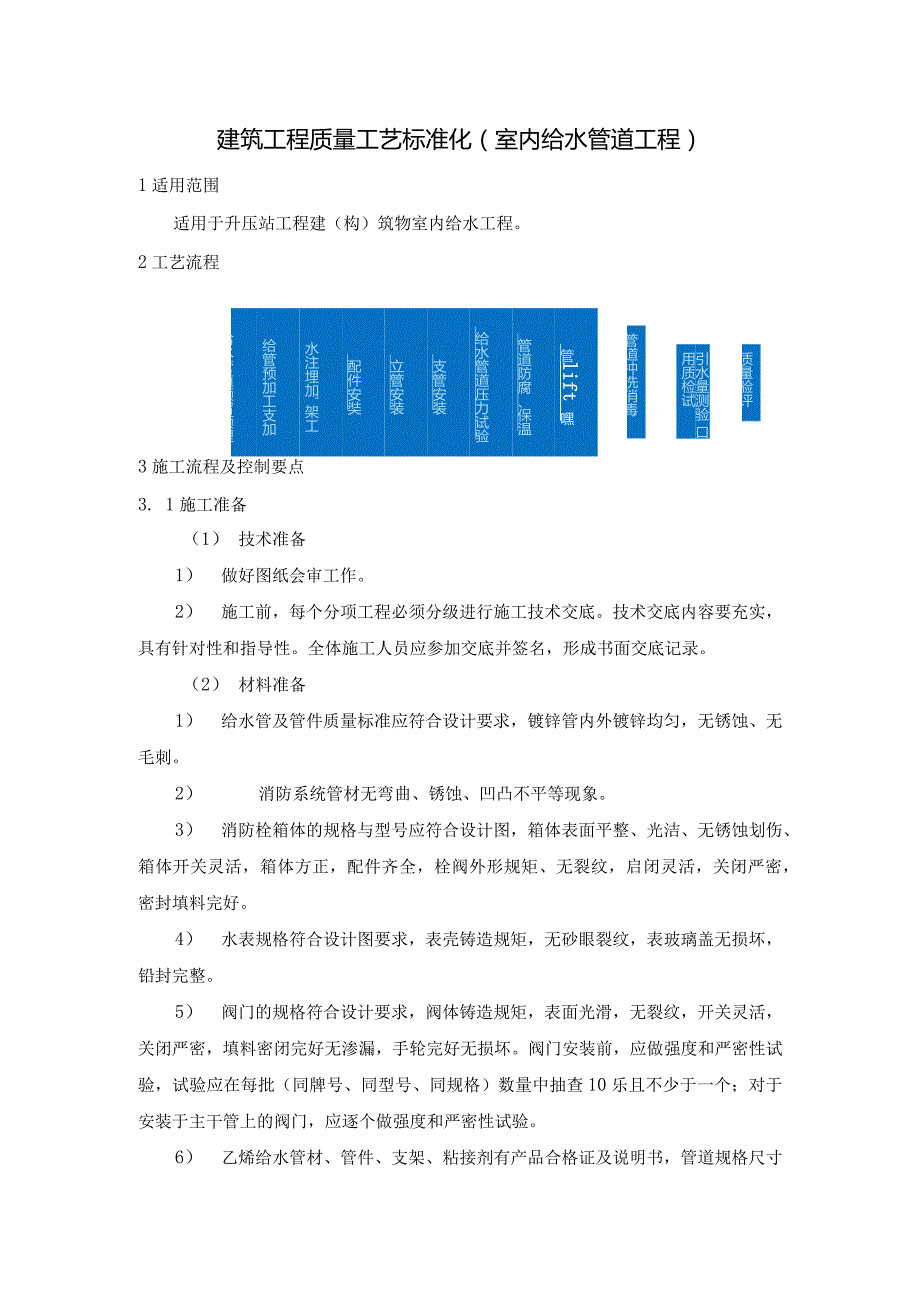

1、建筑工程质量工艺标准化（室内给水管道工程）1适用范围适用于升压站工程建（构）筑物室内给水工程。2工艺流程质量验评引水量测验 口用质检试管道冲洗消毒管lift嘿管道防腐、保温给水管道压力试验支管安装立管安装配件安奘水注埋加 架工给管预加工支加给水管道预留预埋3施工流程及控制要点3. 1施工准备（1） 技术准备1） 做好图纸会审工作。2） 施工前，每个分项工程必须分级进行施工技术交底。技术交底内容要充实，具有针对性和指导性。全体施工人员应参加交底并签名，形成书面交底记录。（2） 材料准备1） 给水管及管件质量标准应符合设计要求，镀锌管内外镀锌均匀，无锈蚀、无毛刺。2） 消防系统管材无弯曲、锈蚀、凹
2、凸不平等现象。3） 消防栓箱体的规格与型号应符合设计图，箱体表面平整、光洁、无锈蚀划伤、箱体开关灵活，箱体方正，配件齐全，栓阀外形规矩、无裂纹，启闭灵活，关闭严密，密封填料完好。4） 水表规格符合设计图要求，表壳铸造规矩，无砂眼裂纹，表玻璃盖无损坏，铅封完整。5） 阀门的规格符合设计要求，阀体铸造规矩，表面光滑，无裂纹，开关灵活，关闭严密，填料密闭完好无渗漏，手轮完好无损坏。阀门安装前，应做强度和严密性试验，试验应在每批（同牌号、同型号、同规格）数量中抽查10乐且不少于一个；对于安装于主干管上的阀门，应逐个做强度和严密性试验。6） 乙烯给水管材、管件、支架、粘接剂有产品合格证及说明书，管道规格

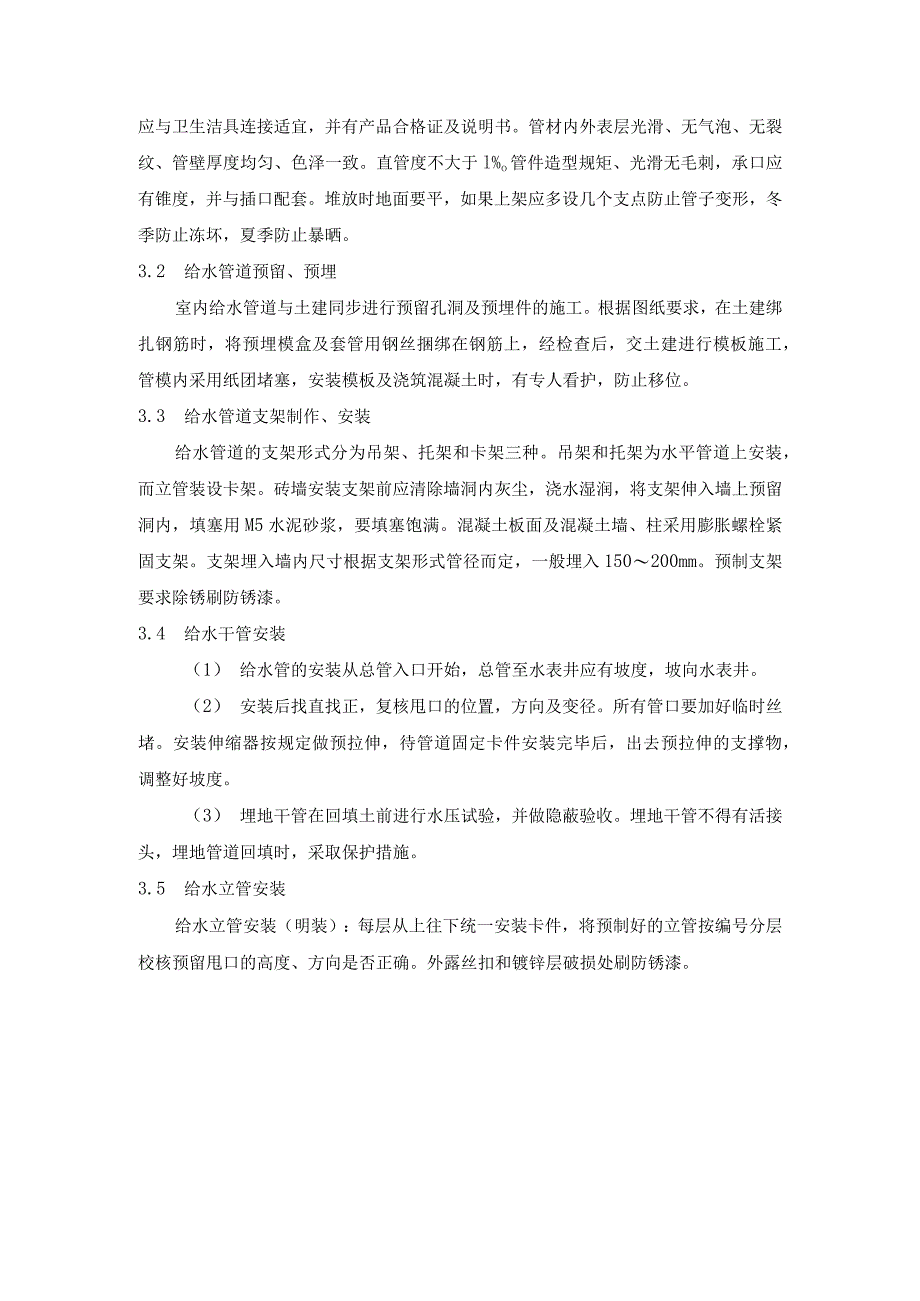

3、尺寸应与卫生洁具连接适宜，并有产品合格证及说明书。管材内外表层光滑、无气泡、无裂纹、管壁厚度均匀、色泽一致。直管度不大于l%o管件造型规矩、光滑无毛刺，承口应有锥度，并与插口配套。堆放时地面要平，如果上架应多设几个支点防止管子变形，冬季防止冻坏，夏季防止暴晒。3.2 给水管道预留、预埋室内给水管道与土建同步进行预留孔洞及预埋件的施工。根据图纸要求，在土建绑扎钢筋时，将预埋模盒及套管用钢丝捆绑在钢筋上，经检查后，交土建进行模板施工，管模内采用纸团堵塞，安装模板及浇筑混凝土时，有专人看护，防止移位。3.3 给水管道支架制作、安装给水管道的支架形式分为吊架、托架和卡架三种。吊架和托架为水平管道上安装
4、，而立管装设卡架。砖墙安装支架前应清除墙洞内灰尘，浇水湿润，将支架伸入墙上预留洞内，填塞用M5水泥砂浆，要填塞饱满。混凝土板面及混凝土墙、柱采用膨胀螺栓紧固支架。支架埋入墙内尺寸根据支架形式管径而定，一般埋入150200mm。预制支架要求除锈刷防锈漆。3.4 给水干管安装（1） 给水管的安装从总管入口开始，总管至水表井应有坡度，坡向水表井。（2） 安装后找直找正，复核甩口的位置，方向及变径。所有管口要加好临时丝堵。安装伸缩器按规定做预拉伸，待管道固定卡件安装完毕后，出去预拉伸的支撑物，调整好坡度。（3） 埋地干管在回填土前进行水压试验，并做隐蔽验收。埋地干管不得有活接头，埋地管道回填时，采取保

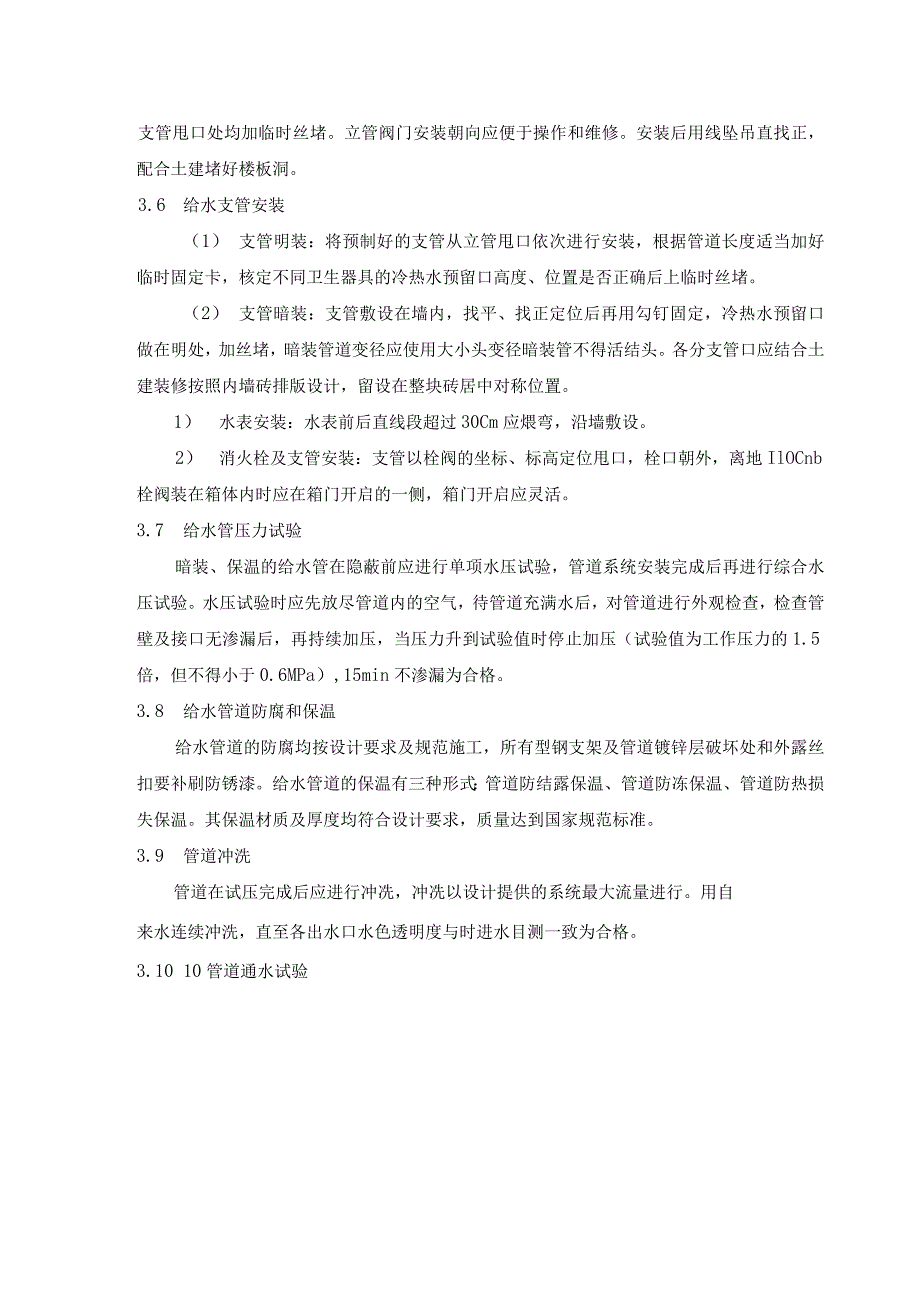

5、护措施。3.5 给水立管安装给水立管安装（明装）：每层从上往下统一安装卡件，将预制好的立管按编号分层校核预留甩口的高度、方向是否正确。外露丝扣和镀锌层破损处刷防锈漆。支管甩口处均加临时丝堵。立管阀门安装朝向应便于操作和维修。安装后用线坠吊直找正，配合土建堵好楼板洞。3.6 给水支管安装（1） 支管明装：将预制好的支管从立管甩口依次进行安装，根据管道长度适当加好临时固定卡，核定不同卫生器具的冷热水预留口高度、位置是否正确后上临时丝堵。（2） 支管暗装：支管敷设在墙内，找平、找正定位后再用勾钉固定，冷热水预留口做在明处，加丝堵，暗装管道变径应使用大小头变径暗装管不得活结头。各分支管口应结合土建装修
6、按照内墙砖排版设计，留设在整块砖居中对称位置。1） 水表安装：水表前后直线段超过30Cm应煨弯，沿墙敷设。2） 消火栓及支管安装：支管以栓阀的坐标、标高定位甩口，栓口朝外，离地IlOCnb栓阀装在箱体内时应在箱门开启的一侧，箱门开启应灵活。3.7 给水管压力试验暗装、保温的给水管在隐蔽前应进行单项水压试验，管道系统安装完成后再进行综合水压试验。水压试验时应先放尽管道内的空气，待管道充满水后，对管道进行外观检查，检查管壁及接口无渗漏后，再持续加压，当压力升到试验值时停止加压（试验值为工作压力的1.5倍，但不得小于0.6MPa）,15min不渗漏为合格。3.8 给水管道防腐和保温给水管道的防腐均按
7、设计要求及规范施工，所有型钢支架及管道镀锌层破坏处和外露丝扣要补刷防锈漆。给水管道的保温有三种形式：管道防结露保温、管道防冻保温、管道防热损失保温。其保温材质及厚度均符合设计要求，质量达到国家规范标准。3.9 管道冲洗管道在试压完成后应进行冲冼，冲冼以设计提供的系统最大流量进行。用自来水连续冲洗，直至各出水口水色透明度与时进水目测一致为合格。3.10 10管道通水试验经水系统交付使用前必须做通水试验，同时开启最大数量的配水点，能否达到额定流量。3. 11水质检验对于生活引用水，应在首次通水管口接取水样，进行水质化验。4. 12质量验评(1)生活给水系统管道在交付使用前必须冲洗和消毒，并经有关部
8、门取样检验，符合国家GB5479方可使用。(2) 给水水平管道应有2%。5%。的坡度坡向泄水装置。(3) 引入管与排出管水平净距21m。(4) 平行敷设水平净距20.5m0(5) 交叉敷设垂直净距20.15m。(6)消防箱应进行编号。TR-*-XF-*(TR”：字母简称；“*”：风电场字母简称；“XF：消防；序列号)。4室内给水管道及配件安装质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控1给水管道材料给水管道必须采用与管材相适应的管件。生活给水系统所采用的材料必须达到饮用水卫生标准检查出厂质量证明文件项目2生活给水系统管冲洗和消毒生活给水系统管道在交付使用前必须冲洗和消毒,并
9、经有关部门取样检验，符合国家生活饮用水卫生标准方可使用检查有关部门提供的检测报告3给水管道水压试验各种承压管道系统和设备应做水压试验，非承压管道系统和设备应做灌水试验。室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于O.6MPa试验压力下观测IOmin或检查试验记录4给水系统通水试验给水系统交付使用前必须进行通水试验，并做好记录观察和开启阀门、水嘴等放水5直埋金属给水管道防腐室内直埋给水管道（塑料管道和复合管道除外）应做防腐处理。埋地管道防腐层材质和结构应符合设计要求观察或局部解剖检查1金属给水管道及管件焊接焊缝外形尺寸应
10、符合图纸和工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡。焊缝及热影响区表面应无裂纹、未熔合、未焊透、夹渣、弧坑和气孔等缺陷观察检查2给水水平管道、坡度坡向给水水平管道应有2%。5%。的坡度坡向泄水装置水平尺和钢尺检查3管道的支、吊架安装管道的支、吊架安装应平整、牢固，其间距应符合有关标准的规定观察、钢尺和手扳检查4水表的安装安装位置水表应安装在便于检修，不受曝晒、污染和冻结的地方观察和钢尺检查表前与阀直线管段长度28龙表外壳距墙表面净距1030mm水表进水口中心标高偏差10mm观察和钢尺检查5给水管与排水管的间距与位置敷设位置给水管应铺在排水管上面;当给水管必须铺在排水管下面
11、时，给水管应加套管,其长度不得小于排水管管道直径的3倍钢尺检查引入管与排出管水平净距21m室内管道平行敷设水平净距20.5m交叉敷设垂直净距20.15m6给水管和阀门安装偏差水平管道纵、横方向弯曲钢管每米1mm水平尺、直尺、拉线和钢尺检查全长25m以上25mm塑料管、复合管每米1.5nun全长25m以上25mm一般项目6给水管和阀门安装偏差水平管道纵横方向弯曲铸铁管每米2mm全长25m以上25mm立管垂直度钢管每米3mm吊线和钢尺检查5m以上8mm塑料管、复合管每米2mm5m以上8mm铸铁管每米3mm5m以上10mm成排管段和阀门在同一平面上间距偏差3mm钢尺检查注：d2为表前直线管段管径。5施工依据5. 1电力建设施工质量验收及评定规程第1部分：土建工程DL/T5210.1-20215.2变电站、换流站土建工程施工质量验收规范(DL/T5814-2020)5.3建筑给水排水及采暖工程施工质量验收规范(GB50242-2002)
