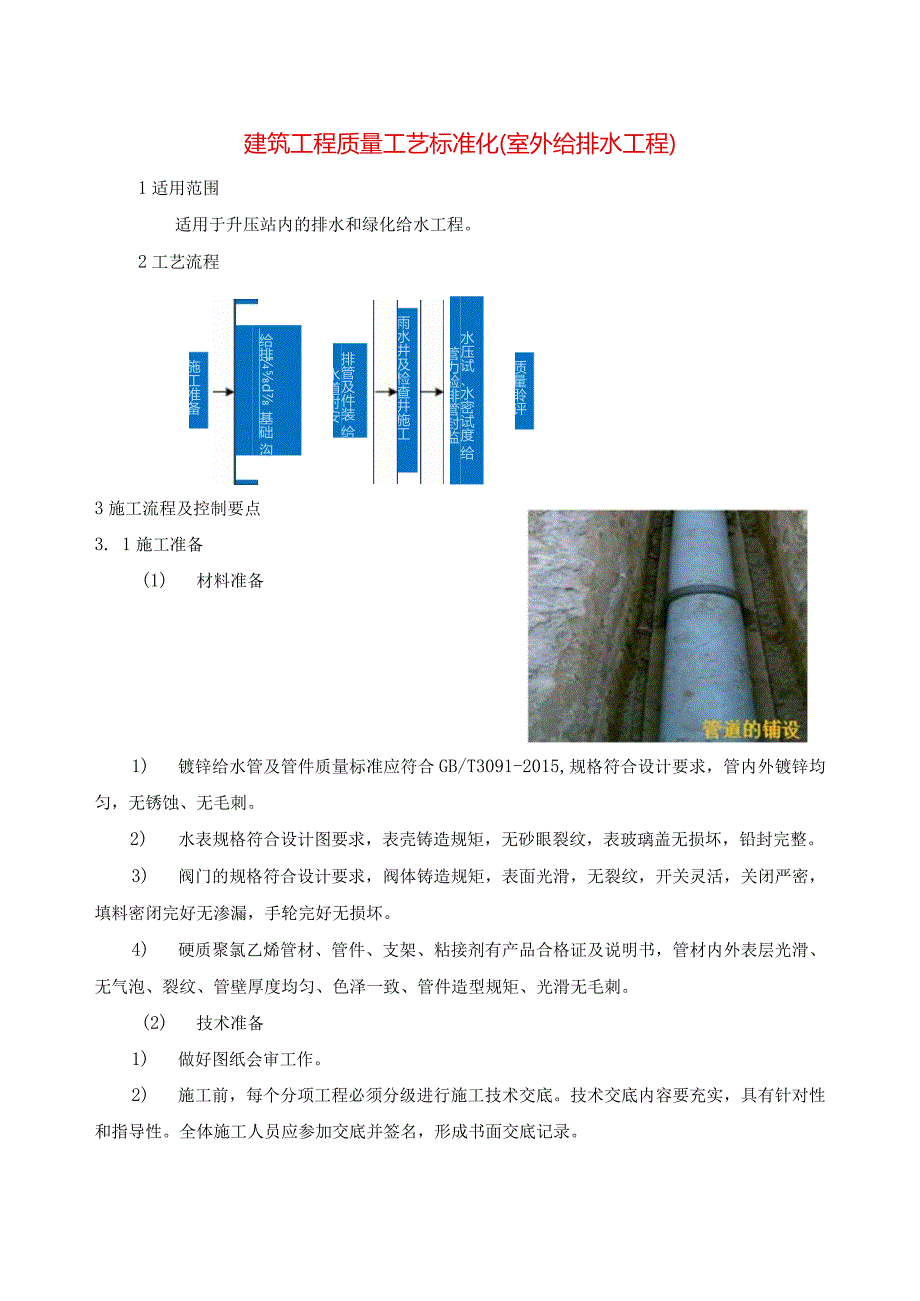

1、建筑工程质量工艺标准化(室外给排水工程)1适用范围适用于升压站内的排水和绿化给水工程。2工艺流程给排d基础 沟槽开挖施工准备雨水井及检查井施工排管及件装 给水道附安水压试、水密试度 给管力验排管封监质量聆评3施工流程及控制要点3. 1施工准备(1) 材料准备1) 镀锌给水管及管件质量标准应符合GB/T3091-2015,规格符合设计要求，管内外镀锌均匀，无锈蚀、无毛刺。2) 水表规格符合设计图要求，表壳铸造规矩，无砂眼裂纹，表玻璃盖无损坏，铅封完整。3) 阀门的规格符合设计要求，阀体铸造规矩，表面光滑，无裂纹，开关灵活，关闭严密，填料密闭完好无渗漏，手轮完好无损坏。4) 硬质聚氯乙烯管材、管件

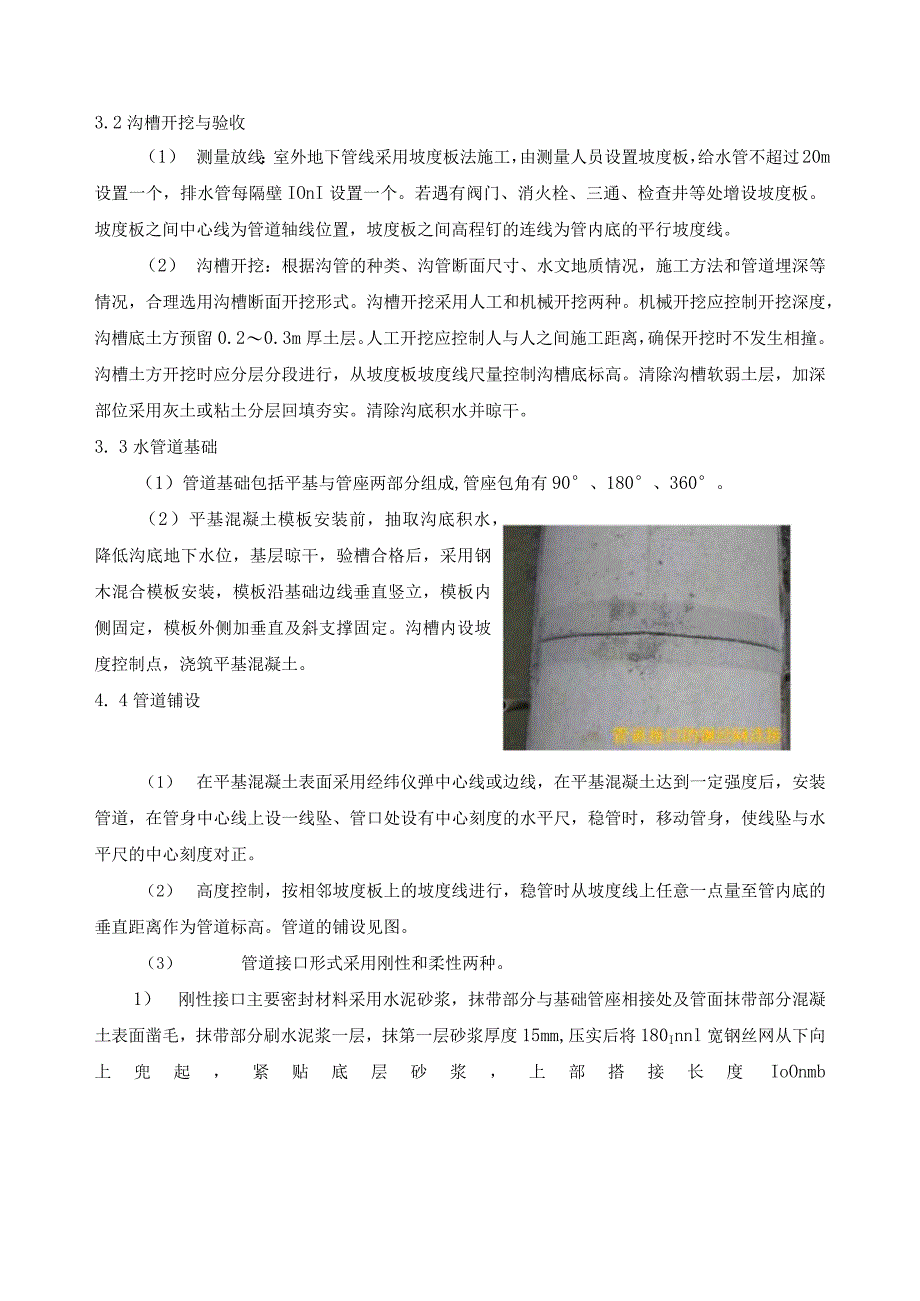

2、、支架、粘接剂有产品合格证及说明书，管材内外表层光滑、无气泡、裂纹、管壁厚度均匀、色泽一致、管件造型规矩、光滑无毛刺。(2) 技术准备1) 做好图纸会审工作。2) 施工前，每个分项工程必须分级进行施工技术交底。技术交底内容要充实，具有针对性和指导性。全体施工人员应参加交底并签名，形成书面交底记录。3.2沟槽开挖与验收（1） 测量放线：室外地下管线采用坡度板法施工，由测量人员设置坡度板，给水管不超过20m设置一个，排水管每隔壁IOnI设置一个。若遇有阀门、消火栓、三通、检查井等处增设坡度板。坡度板之间中心线为管道轴线位置，坡度板之间高程钉的连线为管内底的平行坡度线。（2） 沟槽开挖：根据沟管的种
3、类、沟管断面尺寸、水文地质情况，施工方法和管道埋深等情况，合理选用沟槽断面开挖形式。沟槽开挖采用人工和机械开挖两种。机械开挖应控制开挖深度，沟槽底土方预留0.20.3m厚土层。人工开挖应控制人与人之间施工距离，确保开挖时不发生相撞。沟槽土方开挖时应分层分段进行，从坡度板坡度线尺量控制沟槽底标高。清除沟槽软弱土层，加深部位采用灰土或粘土分层回填夯实。清除沟底积水并晾干。3. 3水管道基础（1）管道基础包括平基与管座两部分组成,管座包角有90、180、360。（2）平基混凝土模板安装前，抽取沟底积水，降低沟底地下水位，基层晾干，验槽合格后，采用钢木混合模板安装，模板沿基础边线垂直竖立，模板内侧固定
4、，模板外侧加垂直及斜支撑固定。沟槽内设坡度控制点，浇筑平基混凝土。4. 4管道铺设（1） 在平基混凝土表面采用经纬仪弹中心线或边线，在平基混凝土达到一定强度后，安装管道，在管身中心线上设一线坠、管口处设有中心刻度的水平尺，稳管时，移动管身，使线坠与水平尺的中心刻度对正。（2） 高度控制，按相邻坡度板上的坡度线进行，稳管时从坡度线上任意一点量至管内底的垂直距离作为管道标高。管道的铺设见图。（3） 管道接口形式采用刚性和柔性两种。1） 刚性接口主要密封材料采用水泥砂浆，抹带部分与基础管座相接处及管面抹带部分混凝土表面凿毛，抹带部分刷水泥浆一层，抹第一层砂浆厚度15mm,压实后将180Innl宽钢丝

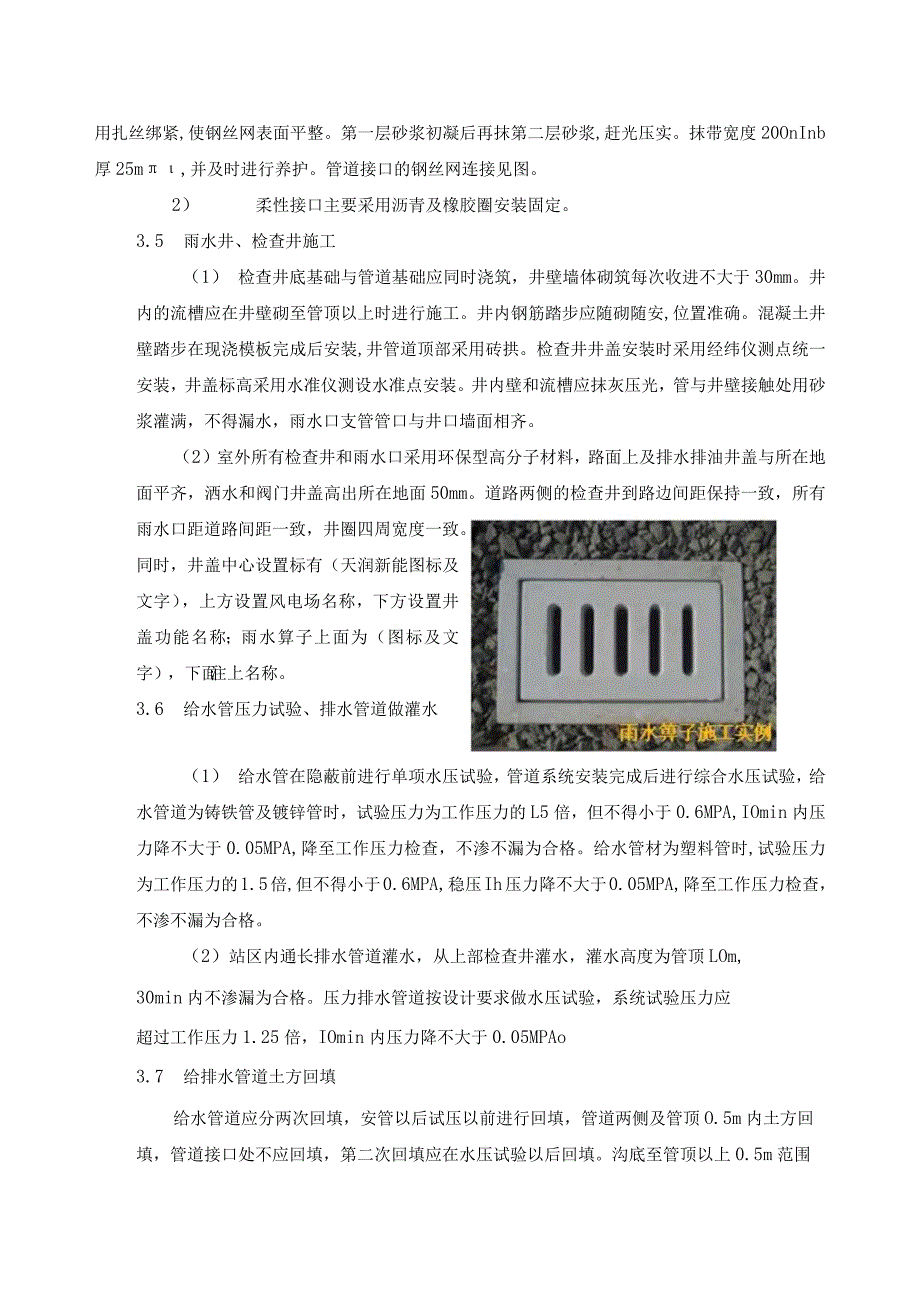

5、网从下向上兜起，紧贴底层砂浆，上部搭接长度IoOnmb用扎丝绑紧,使钢丝网表面平整。第一层砂浆初凝后再抹第二层砂浆,赶光压实。抹带宽度20OnInb厚25m,并及时进行养护。管道接口的钢丝网连接见图。2） 柔性接口主要采用沥青及橡胶圈安装固定。3.5 雨水井、检查井施工（1） 检查井底基础与管道基础应同时浇筑，井壁墙体砌筑每次收进不大于30mm。井内的流槽应在井壁砌至管顶以上时进行施工。井内钢筋踏步应随砌随安,位置准确。混凝土井壁踏步在现浇模板完成后安装,井管道顶部采用砖拱。检查井井盖安装时采用经纬仪测点统一安装，井盖标高采用水准仪测设水准点安装。井内壁和流槽应抹灰压光，管与井壁接触处用砂浆灌
6、满，不得漏水，雨水口支管管口与井口墙面相齐。（2）室外所有检查井和雨水口采用环保型高分子材料，路面上及排水排油井盖与所在地面平齐，洒水和阀门井盖高出所在地面50mm。道路两侧的检查井到路边间距保持一致，所有雨水口距道路间距一致，井圈四周宽度一致。同时，井盖中心设置标有（天润新能图标及文字），上方设置风电场名称，下方设置井盖功能名称；雨水算子上面为（图标及文字），下面注上名称。3.6 给水管压力试验、排水管道做灌水（1） 给水管在隐蔽前进行单项水压试验，管道系统安装完成后进行综合水压试验，给水管道为铸铁管及镀锌管时，试验压力为工作压力的L5倍，但不得小于0.6MPA,IOmin内压力降不大于0.
7、05MPA,降至工作压力检查，不渗不漏为合格。给水管材为塑料管时,试验压力为工作压力的1.5倍,但不得小于0.6MPA,稳压Ih压力降不大于0.05MPA,降至工作压力检查，不渗不漏为合格。（2）站区内通长排水管道灌水，从上部检查井灌水，灌水高度为管顶LOm,30min内不渗漏为合格。压力排水管道按设计要求做水压试验，系统试验压力应超过工作压力1.25倍，IOmin内压力降不大于0.05MPAo3.7 给排水管道土方回填给水管道应分两次回填，安管以后试压以前进行回填，管道两侧及管顶O.5m内土方回填，管道接口处不应回填，第二次回填应在水压试验以后回填。沟底至管顶以上0.5m范围内应进行人工素土
8、回填，回填物不得含有机物及砖石等硬物,并应控制回填土方含水率。回填时管道两侧应对称分层回填，每层厚度不大于250mm,应采用人工夯实。管顶0.5m以上部位回填土可采用机械回填，回填时也应分层、分段回填，机械夯实。3.8质量验评按照电力建设施工质量验收及评定规程第1部分：土建工程口17丁5210.1-2021第5.25条进行质量验收。和变电站、换流站土建工程施工质量检验及评定标准（DL/T5814-2020）第5.20建筑电气工程进行质量验收。（1） 管基按设计要求施工，管道连接顺直，坡度符合设计及规范要求。（2） 检查井砌筑美观，内部抹灰压光，场区井盖及雨水算子按场地排水坡度标高控制一。4室外
9、给排水工程检查项目及质量标准4.1室外给水管道安装质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具1管道冲洗、清毒给水管道在竣工后必须对管道进行冲洗,饮用水管道还要在冲洗后进行消毒，满足饮用水卫生要求观察冲洗水的浊度，查看有关部门提供的检验报告主控项目2给水管道埋地敷设应在当地的冰冻线以下，如必须在冰冻线以上铺设时，应做可靠的保温防潮措施。在无冰冻地区，埋地敷设时,管顶的覆土埋深不得小于50OnIm穿越道路部位的埋深不得小于700Inm观察检查3给水管道安装位置不得直接穿越污水井、化粪池、公共厕所等污染源观察检查4管道接口法兰、卡扣、卡箍等位置应安装在检查井或地沟内，不应埋在土壤中
10、观察检查5井壁距法兰或承口的距离设计有要求应符合设计要求钢尺检查设计无要求时管径W450mm250管径45Onlm23506管网水压试验水压试验的试验压力为工作压力加O.5UPa,但不得小于O.9MPa观察检查试压记录7镀锌钢管、钢管的埋地防腐必须符合设计要求，如设计无规定时，按现行有关标准的规定执行。卷材与管材间应粘贴牢固，无空鼓、滑移、接口不严等观察和切开防腐层检查一般项目1给水管道安装的允许偏差坐标铸铁管埋地100mm观察拉线和钢尺检查敷设在沟槽内W50钢管、塑料管、复合A-埋地100敷设在沟槽内或架空40林1：:J铸铁管埋地50敷设在沟槽内士30钢管、塑料管、复合管埋地50敷设在沟槽内
11、或架空30水平管道纵、横向年曲铸铁管直段（25m以上）起点终点40钢管、塑料管、复合管百段（25m以上）起占线占302管道和金属支架的涂漆应附着良好，无脱皮、起泡、流淌和漏涂等缺陷观察检查3管道连接阀门、水表等安装位置。塑料给水管道上的水表阀门等设施其重力或启闭装置扭矩等管道连接应符合工艺要求，阀门、水表等安装位置应正确。塑料给水管道上的水表、阀门等设施，其重力或启闭装置扭矩不得作用于管道上，当管径不小于50mm时，必须设独立的支承装置观察检查4垂直间距在500InIn以内给水管与污水管管壁水平间距管径不大于200mm21.5mm观察和钢尺检查管径大于200mm235铸铁管承插捻口连接的对口间
12、隙铸铁管承插捻口连接的对口间隙应不小于3mm,最大问隙及允许偏差应符合现行有关标准的规定观察和钢尺检查6铸铁管承插捻口间隙或转角偏差环型间隙管径75mm200mm-2-+3nun管径25Omm450mm-2+4mm管径500m2+4mm沿曲线敷设转角每个接口允许有2。转角一般项目7捻口用的油麻填料必须清洁，填塞后应捻实，其深度应占整个环型间隙深度的1/3观察和钢尺检查8捻口用水泥强度,其接口水泥面凹入承口边缘的深度捻口用水泥强度应不低于32.5MPa,接口水泥应密实、饱满，其接口水泥面凹入承口边缘的深度不得大于2mm观察和钢尺检查9给水铸铁管防腐采用水泥捻口的给水铸铁管，在安装地点有侵蚀性的地
13、下水时，应在接口处涂抹沥青防腐层观察检查10采用橡胶圈接口的埋地给水管道,在土壤或地下水对橡胶圈有腐蚀的地段在回填士前应用沥青胶泥、沥青麻丝或沥青锯末等材料封闭橡胶圈接口。橡胶圈接口的管道，每个接口的最大偏转角不得超过现行有关标准的规定观察和钢尺检查4.2室外给水管沟及井室工程质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具1管沟的基层处理和井室的地基必须符合设计要求观察检查2井盖标识和使用应符合设计要求，有明显的文字标识，不得混用观察检查主控项目通车路面或小区道路下选用必须使用重型井圈和井盖3井圈和井盖的安装安装井盖上表面应与路面相平，允许偏差5mm观察和钢尺检查绿化带上和不选用
14、可采用轻型井圈和井盖通车的地方安装应高出地坪50mm护坡井口周围以2%的坡度向外做水泥砂浆护坡4重型铸铁或混凝土井圈与墙体结合部处理重型铸铁和混凝土井圈不得直接放在井室的砖墙上，砖墙上应做不小于80m厚的细石混凝土垫层观察和钢尺检查1管沟及各类井室的坐标、位置标高应符合设计要求观察和钢尺检查2管沟的沟底要求管沟的沟底层应是原土层，或是夯实的回填土,沟底应平整,坡度应顺畅，不得有尖硬的物体、块石等观察检查3管沟岩石基底要求如沟基为岩石、不易清除的块石或砾石时，沟底应下挖IOonlm200mm,填铺细砂或粒径不大于5mm的细士,夯实到沟底标高后，方可进行管道敷设观察和钢尺检查4管沟回填土要求管沟回填土，管顶上部200mm以内应用砂子或无块石及冻土块的土，并不得用机械回填；管顶上部500mm以内不得回填直径大于100mm的块石和冻土块；500mm以上部分回填土中的块石或冻土块不得集中。上部用机械回填时，机械不得在管沟上行走观察和钢尺检查5井室的施工要求井室的砌筑应按设计或给定的标准图施工。井室的底标高在地下水位以上时，
