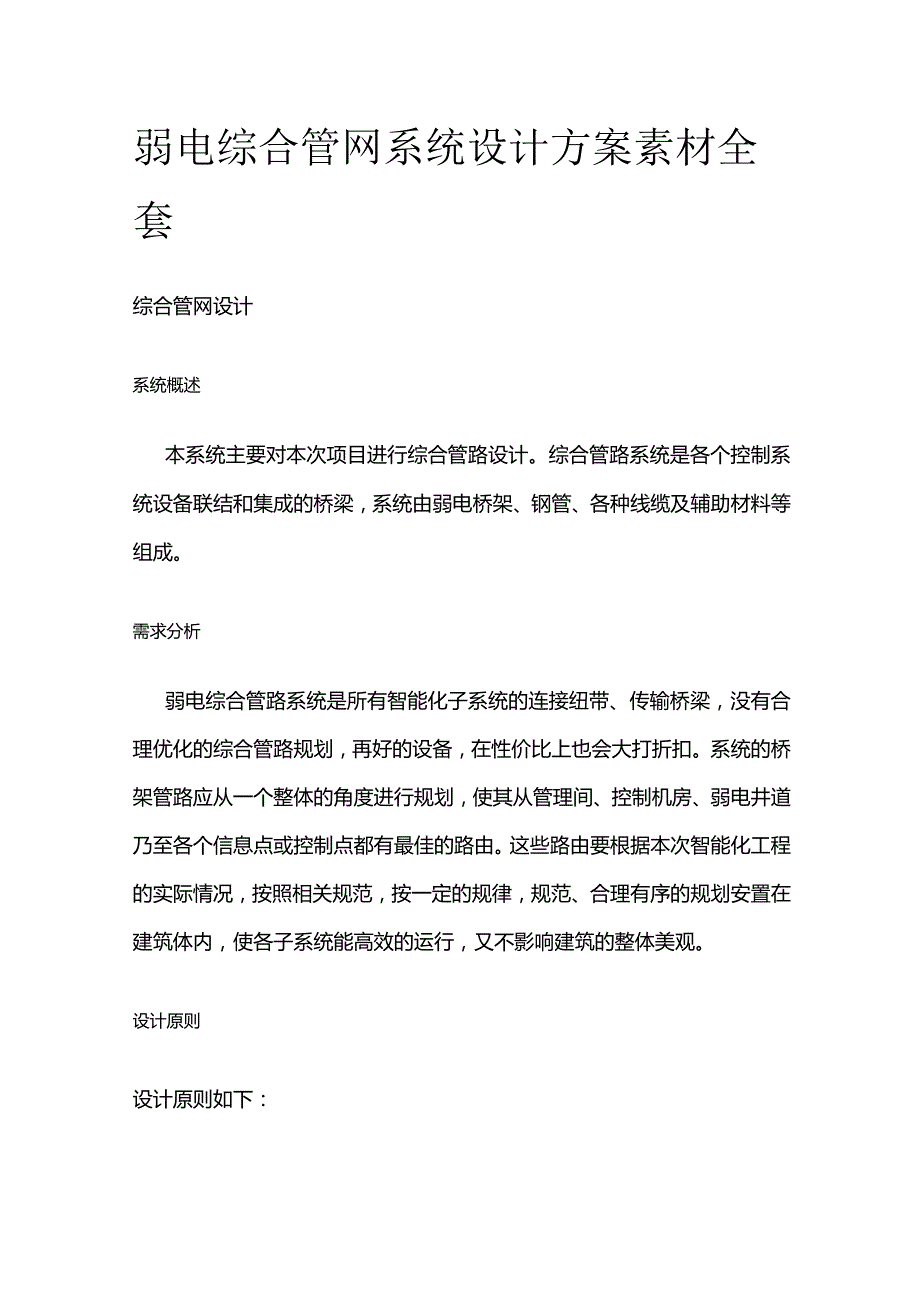

1、弱电综合管网系统设计方案素材全套综合管网设计系统概述本系统主要对本次项目进行综合管路设计。综合管路系统是各个控制系统设备联结和集成的桥梁，系统由弱电桥架、钢管、各种线缆及辅助材料等组成。需求分析弱电综合管路系统是所有智能化子系统的连接纽带、传输桥梁，没有合理优化的综合管路规划，再好的设备，在性价比上也会大打折扣。系统的桥架管路应从一个整体的角度进行规划，使其从管理间、控制机房、弱电井道乃至各个信息点或控制点都有最佳的路由。这些路由要根据本次智能化工程的实际情况，按照相关规范，按一定的规律，规范、合理有序的规划安置在建筑体内，使各子系统能高效的运行，又不影响建筑的整体美观。设计原则设计原则如下：

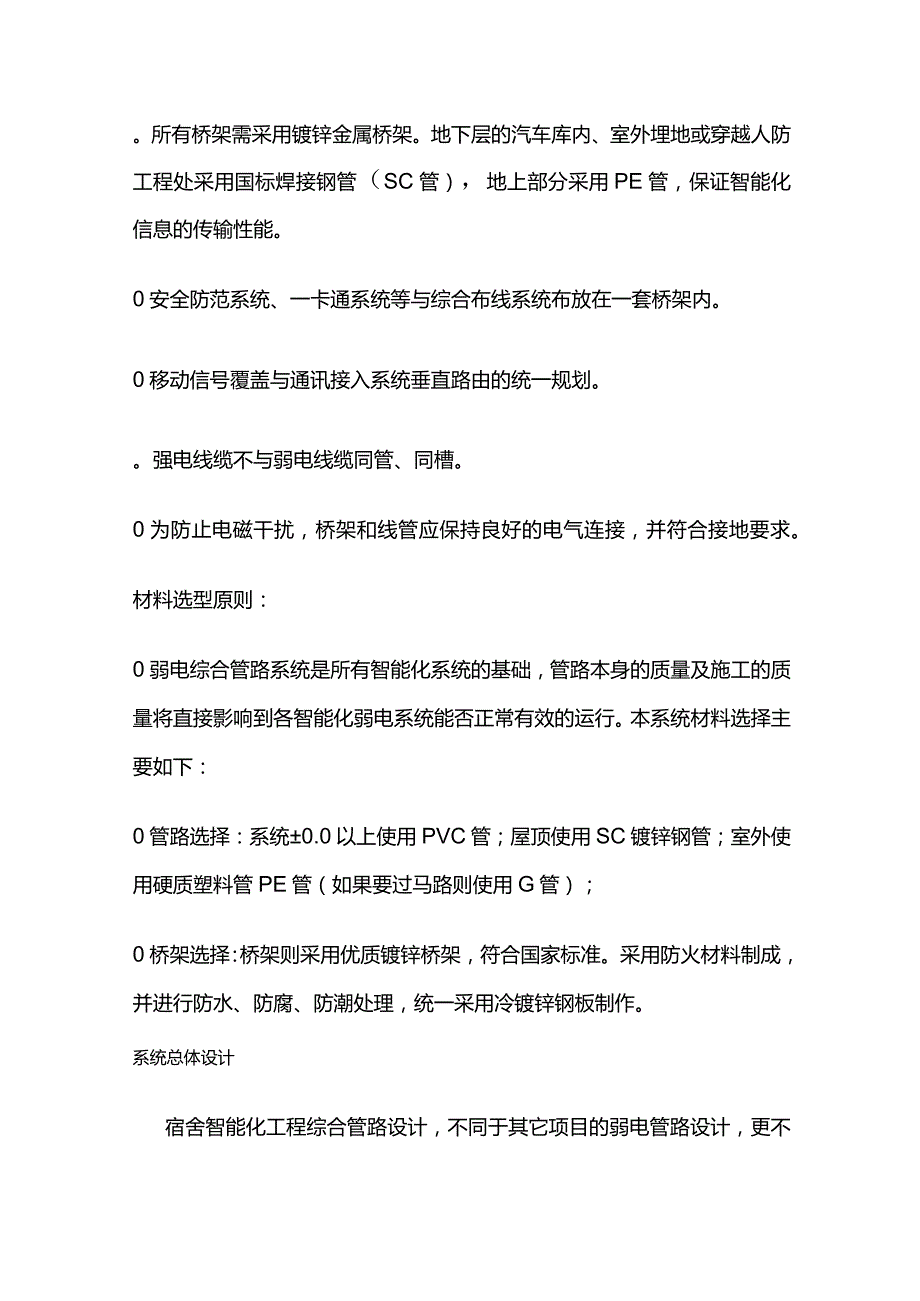

2、。所有桥架需采用镀锌金属桥架。地下层的汽车库内、室外埋地或穿越人防工程处采用国标焊接钢管（SC管），地上部分采用PE管，保证智能化信息的传输性能。0安全防范系统、一卡通系统等与综合布线系统布放在一套桥架内。0移动信号覆盖与通讯接入系统垂直路由的统一规划。强电线缆不与弱电线缆同管、同槽。0为防止电磁干扰，桥架和线管应保持良好的电气连接，并符合接地要求。材料选型原则：0弱电综合管路系统是所有智能化系统的基础，管路本身的质量及施工的质量将直接影响到各智能化弱电系统能否正常有效的运行。本系统材料选择主要如下：0管路选择：系统0.0以上使用PVC管；屋顶使用SC镀锌钢管；室外使用硬质塑料管PE管（如果要

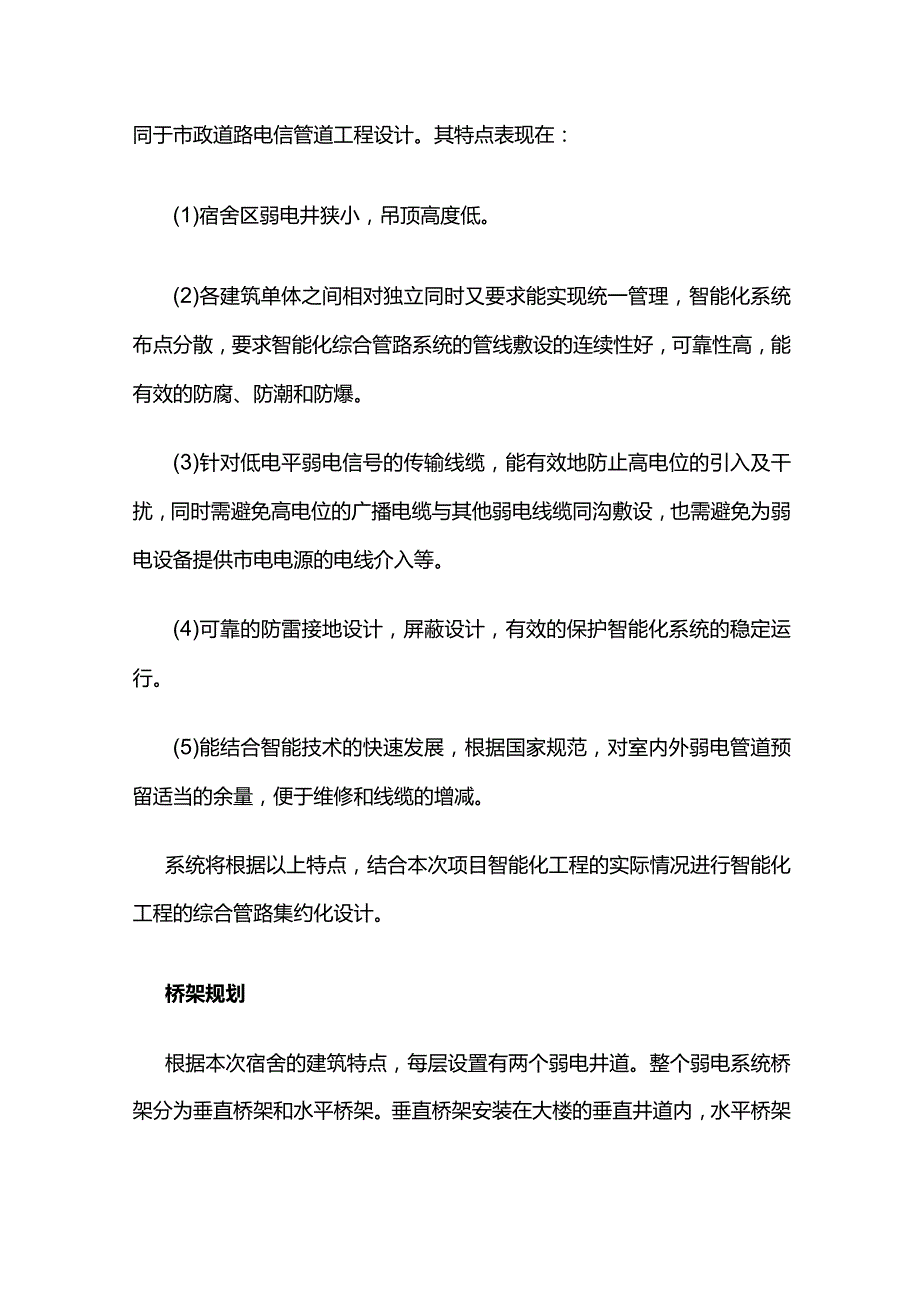

3、过马路则使用G管）；0桥架选择：桥架则采用优质镀锌桥架，符合国家标准。采用防火材料制成，并进行防水、防腐、防潮处理，统一采用冷镀锌钢板制作。系统总体设计宿舍智能化工程综合管路设计，不同于其它项目的弱电管路设计，更不同于市政道路电信管道工程设计。其特点表现在：(1)宿舍区弱电井狭小，吊顶高度低。(2)各建筑单体之间相对独立同时又要求能实现统一管理，智能化系统布点分散，要求智能化综合管路系统的管线敷设的连续性好，可靠性高，能有效的防腐、防潮和防爆。(3)针对低电平弱电信号的传输线缆，能有效地防止高电位的引入及干扰，同时需避免高电位的广播电缆与其他弱电线缆同沟敷设，也需避免为弱电设备提供市电电源的电
4、线介入等。(4)可靠的防雷接地设计，屏蔽设计，有效的保护智能化系统的稳定运行。(5)能结合智能技术的快速发展，根据国家规范，对室内外弱电管道预留适当的余量，便于维修和线缆的增减。系统将根据以上特点，结合本次项目智能化工程的实际情况进行智能化工程的综合管路集约化设计。桥架规划根据本次宿舍的建筑特点，每层设置有两个弱电井道。整个弱电系统桥架分为垂直桥架和水平桥架。垂直桥架安装在大楼的垂直井道内，水平桥架安装在大楼的各个楼层。其中3#宿舍楼2-19层无水平桥架。水平桥架分系统主干与支路布设：能源计量系统、综合布线系统、安全防范系统、无线通讯覆盖系统统一按系统线缆数量设计桥架，UPS电源配线敷设桥架。
5、桥架保证必要的预留量便于后期的扩展和系统的增加。弱电系统水平桥架按照前端点位数量分段进行统计，以实际数量进行设计，按照规范要求，桥架容量按所穿线缆截面积计算，占用桥架整体截面积40%以内水平部分设置两套桥架，水平的弱电系统除公共广播系统外，其余弱电系统均共用一套综合桥架，UPS电源供电设一套桥架。桥架的规格有100*100.200*100等。其中内网与专网共用一套桥架。垂直部分设置一套桥架为综合布线、安防综合系统的综合桥架（规格为300*100）。同时为运营商预留垂直桥架（为运营商设置宽50mm的馈线通道，采用隔板分开，方便维护和管理）,供运营商接入专用。管路规划管路预埋建议统一规划为地下室和
6、室外部分采用SC镀锌钢管（壁厚不低于1.5mm）,地上层部分采用PVC管），便于安装，具体安装位置根据智能化各弱电系统布点情况确定。同时，在各建筑内预留防水套管，作为室外线缆进入室内的通道。本项目管路设计时,进户管设置多根DNlOO,双排排列，并保持一定倾斜度，防止雨水倒流。室外管道地埋深度一般如无特殊要求，深度在60cm左右即可，管道间隔3050米左右砖砌一个手孔井，便于穿线施工和检修。室外部分包括人孔井和手孔井，过道路处采用钢管，埋于绿化带的部分采用PE管。本次手孔井的大小为80CM宽X100CM长80CM深，采用砖砌，顶面覆以预制盖板。线缆敷设系统将根据智能化各子系统的实际需求敷设不同型
7、号的线缆，其各子系统的线缆从设备终端经由预埋管路连接至最近的弱电桥架，再经由桥架连接至控制中心，完成链路连接。其线路的预埋主要根据各子系统的需求确定。本系统设置12根弱电线缆穿20管，34根弱电线缆穿25管，56根弱电线缆穿32管。系统接地设计弱电桥架和弱电管线的防雷接地措施：电桥架和弱电管线都必须相互安全接地。通过焊接方式或铜线绞接方式，保证可靠接地。为确保线路的安全，应使管线有良好的接地端。金属穿线管、电缆桥架及各配线机柜均需整体连接，然后接地。就接地系统设计提出以下建议：L当利用桥架系统接地干线时，应将各节桥架两端双侧的连接板绝缘涂层清除干净，实测连接电阻不应大于0.00033Q。2 ,
8、桥架全程各伸缩连接板和多节连接板处应采用软导线或编织铜线跨接，跨接线的截面应不小于6mm2接地螺栓连接处的绝缘层应清除干净。3 .用作接地干线的金属桥架系统，其全程任一处有效截面积均应符合要求。4 .镀锌冷轧金属桥架的规格为2米/节，在桥架与桥架连接片连接时加入有效的接地体（连接导线），该接地导线线径不应小于6平方毫米。弱电桥架统一接入弱电系统的接地电极。5 .各个信息点的出线盒和管路系统内的分线盒，与线管的连接应加入有效的接地连接导线，并接入单体建筑弱电系统的接地电极。6 .为防止电磁干扰，弱电线缆管路与强电线缆管路平行走向之间距离应相距20cm以上，即5KVA应大于610mmo7 .在机房中的所有弱电机柜均使用16mm2的多芯绝缘铜线直接与弱电接地端子连接，以确保抗静电活动地板支架构成有效的等电位。
