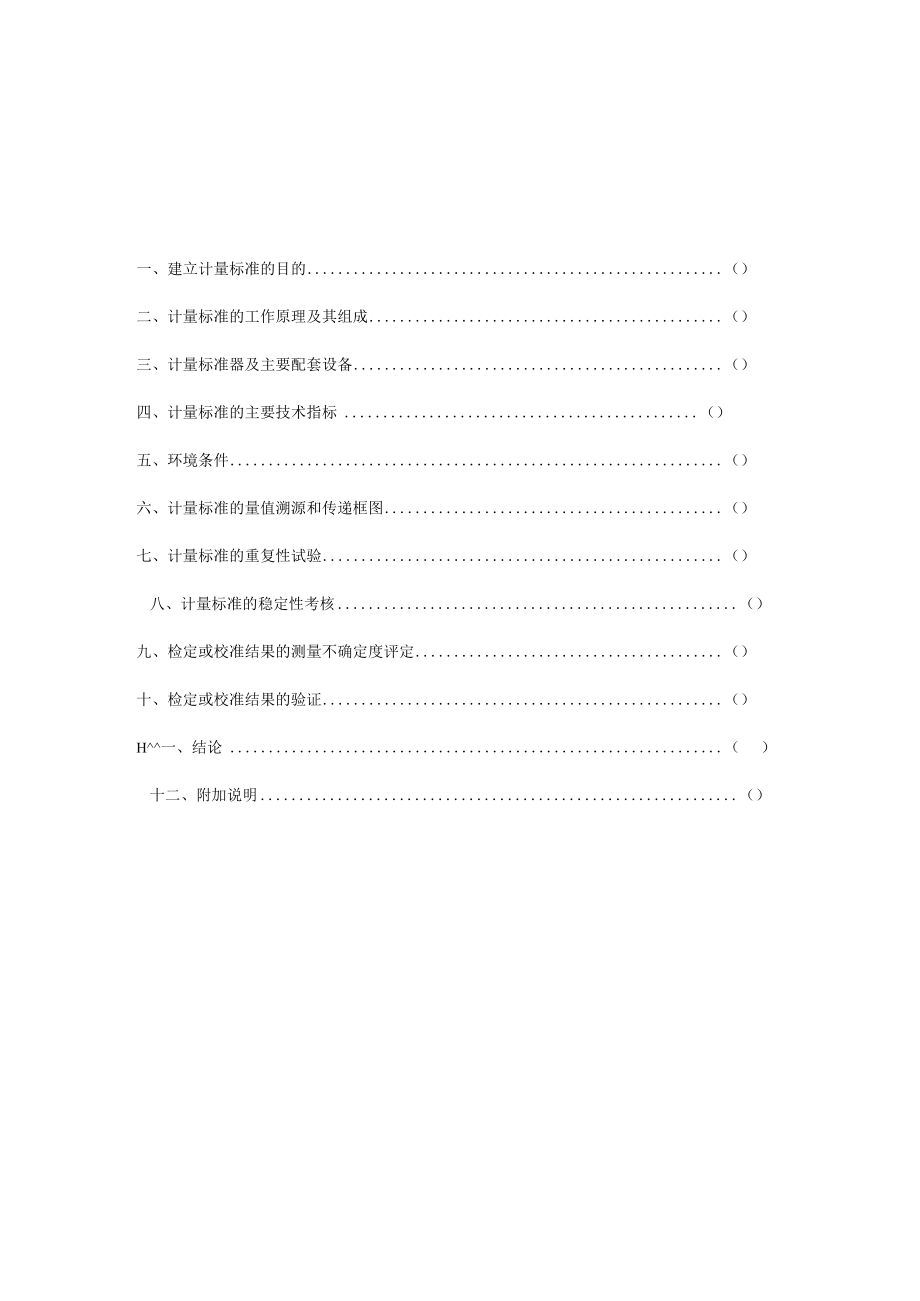

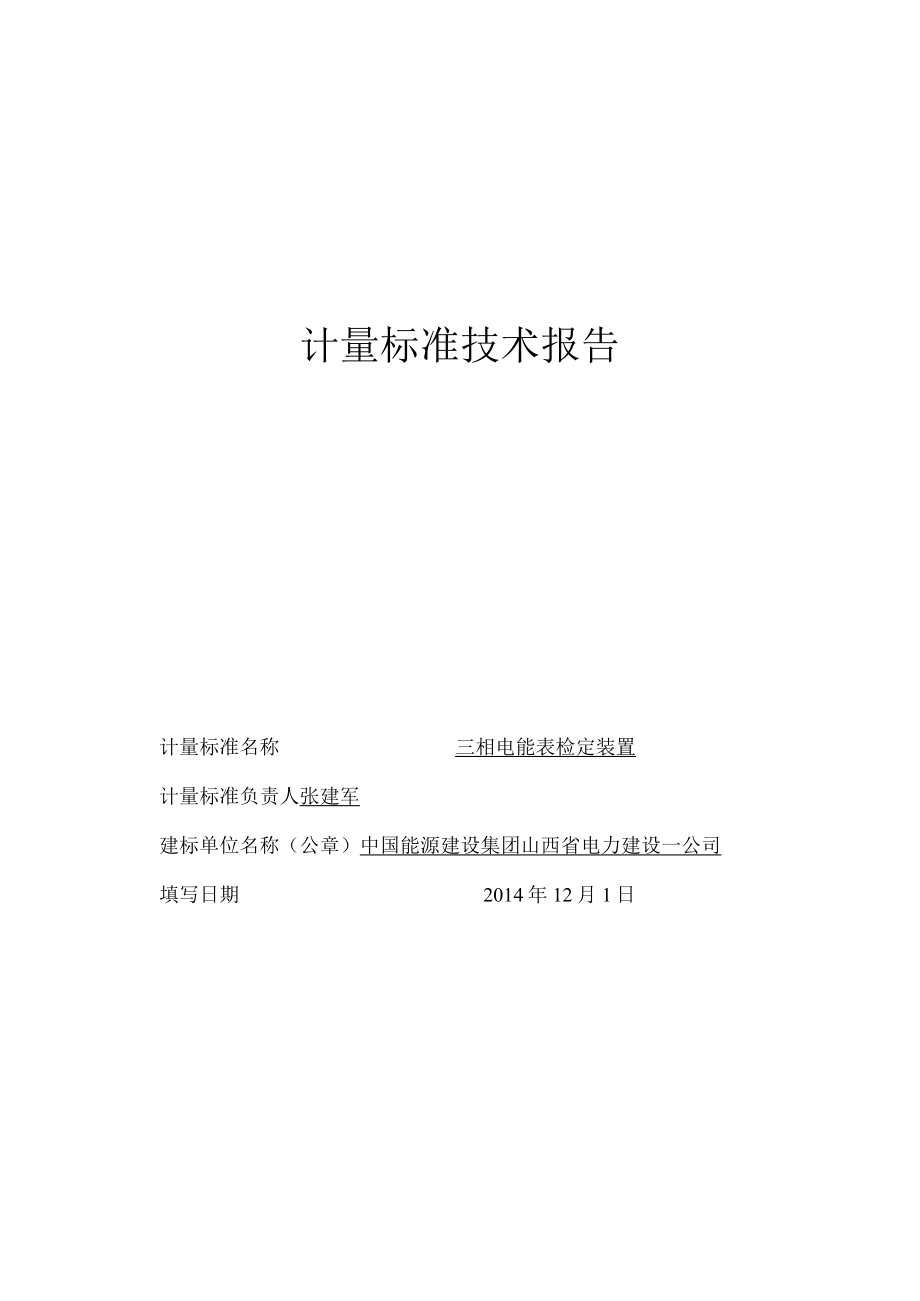

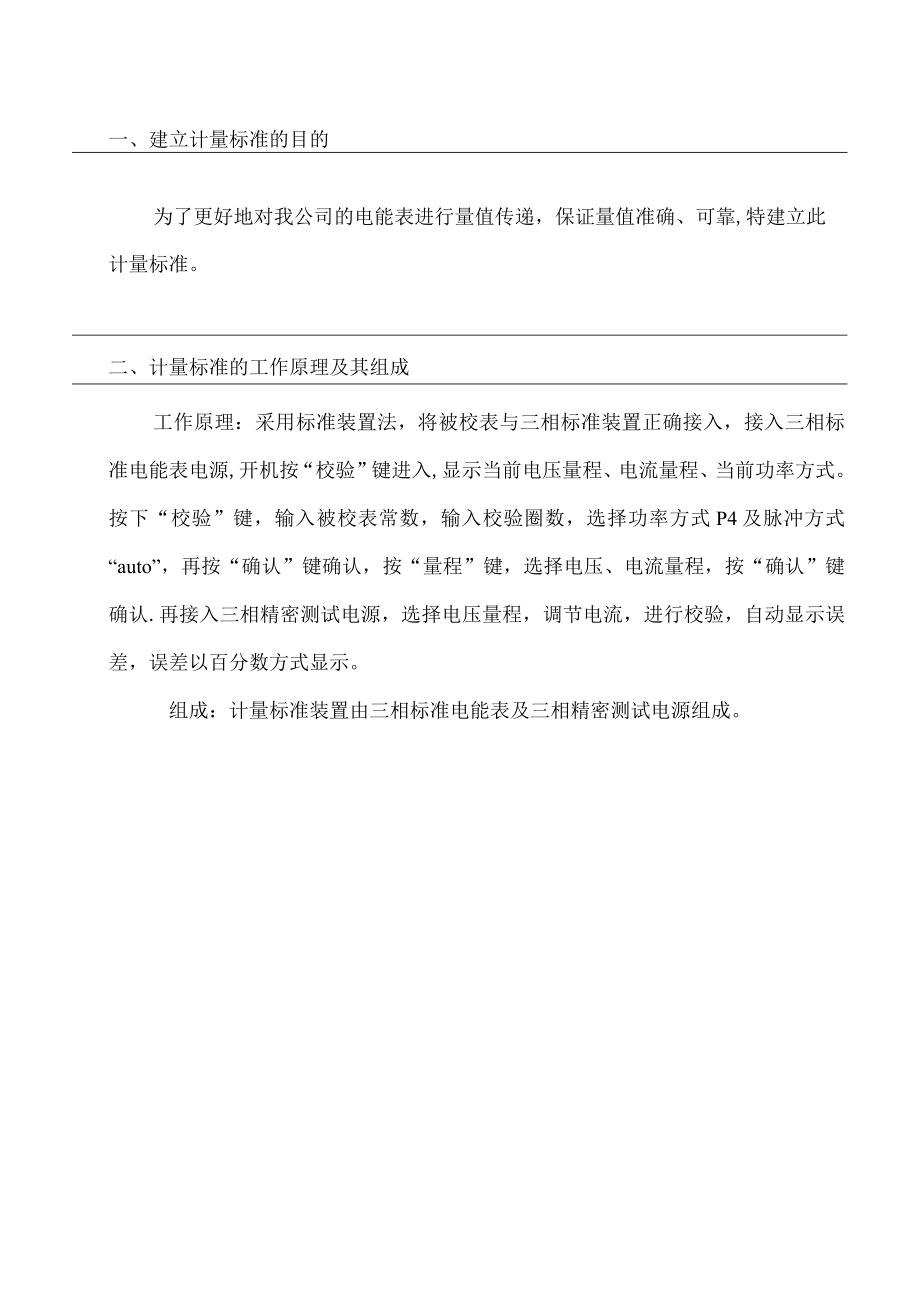

1、计量标准技术报告计量标准名称三相电能表检定装置计量标准负责人张建军建标单位名称（公章）中国能源建设集团山西省电力建设一公司填写日期2014年12月1日一、建立计量标准的目的（）二、计量标准的工作原理及其组成（）三、计量标准器及主要配套设备（）四、计量标准的主要技术指标（）五、环境条件（）六、计量标准的量值溯源和传递框图（）七、计量标准的重复性试验（）八、计量标准的稳定性考核（）九、检定或校准结果的测量不确定度评定（）十、检定或校准结果的验证（）H一、结论（）十二、附加说明（）一、建立计量标准的目的为了更好地对我公司的电能表进行量值传递，保证量值准确、可靠,特建立此计量标准。二、计量标准的工作原
2、理及其组成工作原理：采用标准装置法，将被校表与三相标准装置正确接入，接入三相标准电能表电源,开机按“校验”键进入,显示当前电压量程、电流量程、当前功率方式。按下“校验”键，输入被校表常数，输入校验圈数，选择功率方式P4及脉冲方式“auto”，再按“确认”键确认，按“量程”键，选择电压、电流量程，按“确认”键确认.再接入三相精密测试电源，选择电压量程，调节电流，进行校验，自动显示误差，误差以百分数方式显示。组成：计量标准装置由三相标准电能表及三相精密测试电源组成。三、计量标准器及主要配套设备计量标准器名称型号测量范围不确定度或准确度等级或最大允许误差制造厂及出厂编号检定或校准机构检定周期或复校间
3、隔三相标准电能表JYM-301电压：（0480）V电流：（0100）A0.05级河南星创科技发展有限公司111016山西省计量监督检定测试所1年主要配食设备三相精密测试电源STR3030电压：（0380）V电流：（050）A频率：40HZ65Hz相位：0360005级河南星创科技发展有限公司2010024山西省计量监督检定测试所1年四、计量标准的主要技术指标整套计量标准的测量范围：电压3X(0400)V;电流3X(050)A准确度等级为0.05级。五、环境条件序号项目要求实际情况结论1温度(202)2C合格2湿度/50%合格3456下级计 量 器 具计量器具名称：单、三相电能表测量范围：电压3
4、X(0400)V;电流3X(0-50)A不确定度或准确度等级或最大允许误差：0.5级及以下七、三相标准电能表的重复性试验记录测量次就、2012年01月05日2012年02月05日2012年03月05日2012年04月05日年月日试验条件100V,5A,COS=1.0,100%额定电流时100V,5A,COS=1.0,100%额定电流时100V,5A,COS=1.0,IoO%额定电流时100V,5A,COS=1.0,100%额定电流时10.00180.00780.00460.002020.00830.01240.01630.008430.01980.01280.00890.019640.0166
5、0.00660.01980.016850.04090.03090.02490.041060.00640.01640.00840.006570.02300.00300.00680.023180.02490.01490.01960.024890.01720.01020.00790.0173100.00510.00420.01450.0052y0.0164(%)0.0119(%)0.0132(%)0.0165(%)l(yl-y)2S(M)=产一-Yn-0.00370(%)0.00253(%)0.00215(%)0.00369(%)结论小于该标准的扩展不确定度小于该标准的扩展不确定度小于该标准的扩展不
6、确定度小于该标准的扩展不确定度备注试验人员郭祎彬、刘超铭郭祎彬、刘超铭郭祎彬、刘超铭郭祎彬、刘超铭注：已建计量标准，至少每年进行一次重复性试验，测得的重复性应满足检定或校准结果的测量不确定度的要求。八、三相标准电能表的稳定性考核记录时间J量值（）测量次酚2012年01月05日2012年02月05日2012年03月05日2012年04月05日年月日核查标准单相标准电能表：型号：DB2编号：47090.5级在100V,5A,COS=1.0,100%额定电流时10.00180.00780.00460.002020.00830.01240.01630.008430.01980.01280.00890.
7、019640.01660.00660.01980.016850.04090.03090.02490.041060.00640.01640.00840.006570.02300.00300.00680.023180.02490.01490.01960.024890.01720.01020.00790.0173100.00510.00420.01450.0052yi0.0164(%)0.0119(%)0.0132(%)0.0165(%)变化量回一%/0.0045(%)0.0013(%)0.0033(%)允许变化量0.05(%)0.05(%)0.05(%)0.05(%)结论满足稳定性要求满足稳定性要
8、求满足稳定性耍求满足稳定性要求考核人员郭祎彬、刘超铭郭祎彬、刘超铭郭祎彬、刘超铭郭祎彬、刘超铭注：若计量标准在使用中采用标称值或示值，则稳定性应小于计量标准的最大允许误差的绝对值；如加修正值使用，则应小于修正值的扩展不确定度。九、检定或校准结果的测量不确定度评定1 .被测对象：DB2单相标准电能表。2 .数学模型：Yh=Ywo式中：YH单相标准电能表的相对误差；Yw三相电能表标准装置测得的相对误差。3 .不确定度的来源a被检单相标准电能表的测量不重复b三相电能表标准装置的误差4输入量的标准不确定度评定输入量Ywg的标准不确定度U(Yvco)主要有两个方面：U(no.)和U()o41输入量Yw的
9、标准不确定度(wo)的评定该不确定度分项主要是由于被检单相标准电能表的测量不重复引起的，可以通过连续测量得到测量列，采用A类方法进行评定。选用单相标准电能表，在电压档位为IOOV,电流档位为5A,COS6=1.0,100%的额定电流时，重复测量10次相对误差示值如下()：0.0020,0.0084,0.0196,0.0168,0.0410,0.0065,0.0231,0.0248,0.0173,0.0052o(yf-y)2s(yi)=0.00369%1n-u(Ywoi)=SmaX=O00369%42输入量Ywo的标准不确定度。(w2)的评定输入量内。的标准不确定度U(w2)的评定主要由三相电能
10、表标准装置的误差所引起的，采用B类方法进行评定。其电压档位为IooV,电流档位为5A,COS=1.0,100%的额定电流最大允许误差范围为0.05%,k=3,标准不确定度为u(wo2)=0.05%3=0.0289%5.合成标准不确定度的评定5.1 不确定度的来源a被检单相标准电能表的测量不重复U(wol)=0.00369%b三相电能表标准装置的误差所引起的(w2)=0.0289%5.2 合成标准不确定度的计算u(wo)=0.003692+0.02892=0.0291%6扩展不确定度的评定U=kx(vco)(依2)20.0291%=0.058%7不确定度报告三相标准电能表，在其电压档位为IoOV
11、,电流档位为5A,COS=1.0,100%的额定电流时,其示值误差测量结果的扩展不确定度为Z-0.058%(A=2)十、检定或校准结果的验证用传递比较法，被测对象为单相标准电能表，在电压档位为IoOV,电流档位为5A,COS6=1.0,100%的额定电流时，用该计量标准和高一级计量标准进行测量，测量结果分别为y=0.0166%和yo=0.0132%扩展不确定度(仁2)分别为g0.058%和S=O.0038%。当UoU3成立时，可以忽略Uo的影响，即：I0.0166%-0.0132%I=0.0034%0.058%满足Iy.y0IU的要求.符合计量标准考核规范的要求。卜一、结论通过试验验证，本计量标准符合JJG307-2006机电式交流电能表检定规程要求，可开展0.5级及以下单、三相电能表的检定。十二、附加说明参考下列计量技术规范:机电式交流电能表JJG307-2006测量不确定度评定与表示JJF1059-1999计量标准考核规范JJF1033-2008
