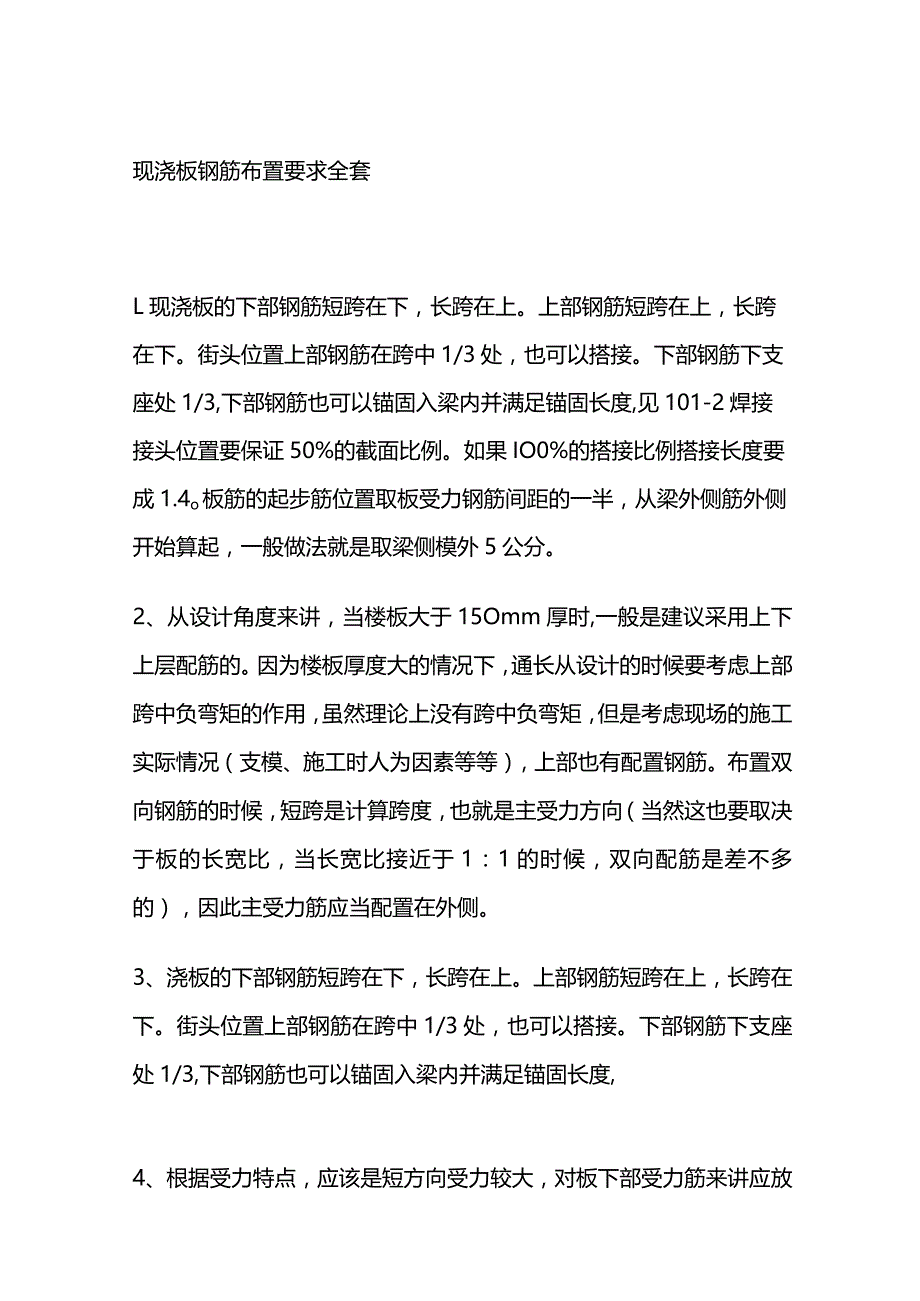

1、现浇板钢筋布置要求全套L现浇板的下部钢筋短跨在下，长跨在上。上部钢筋短跨在上，长跨在下。街头位置上部钢筋在跨中1/3处，也可以搭接。下部钢筋下支座处1/3,下部钢筋也可以锚固入梁内并满足锚固长度,见101-2焊接接头位置要保证50%的截面比例。如果IO0%的搭接比例搭接长度要成1.4o板筋的起步筋位置取板受力钢筋间距的一半，从梁外侧筋外侧开始算起，一般做法就是取梁侧模外5公分。2、从设计角度来讲，当楼板大于15Omm厚时,一般是建议采用上下上层配筋的。因为楼板厚度大的情况下，通长从设计的时候要考虑上部跨中负弯矩的作用，虽然理论上没有跨中负弯矩，但是考虑现场的施工实际情况（支模、施工时人为因素等

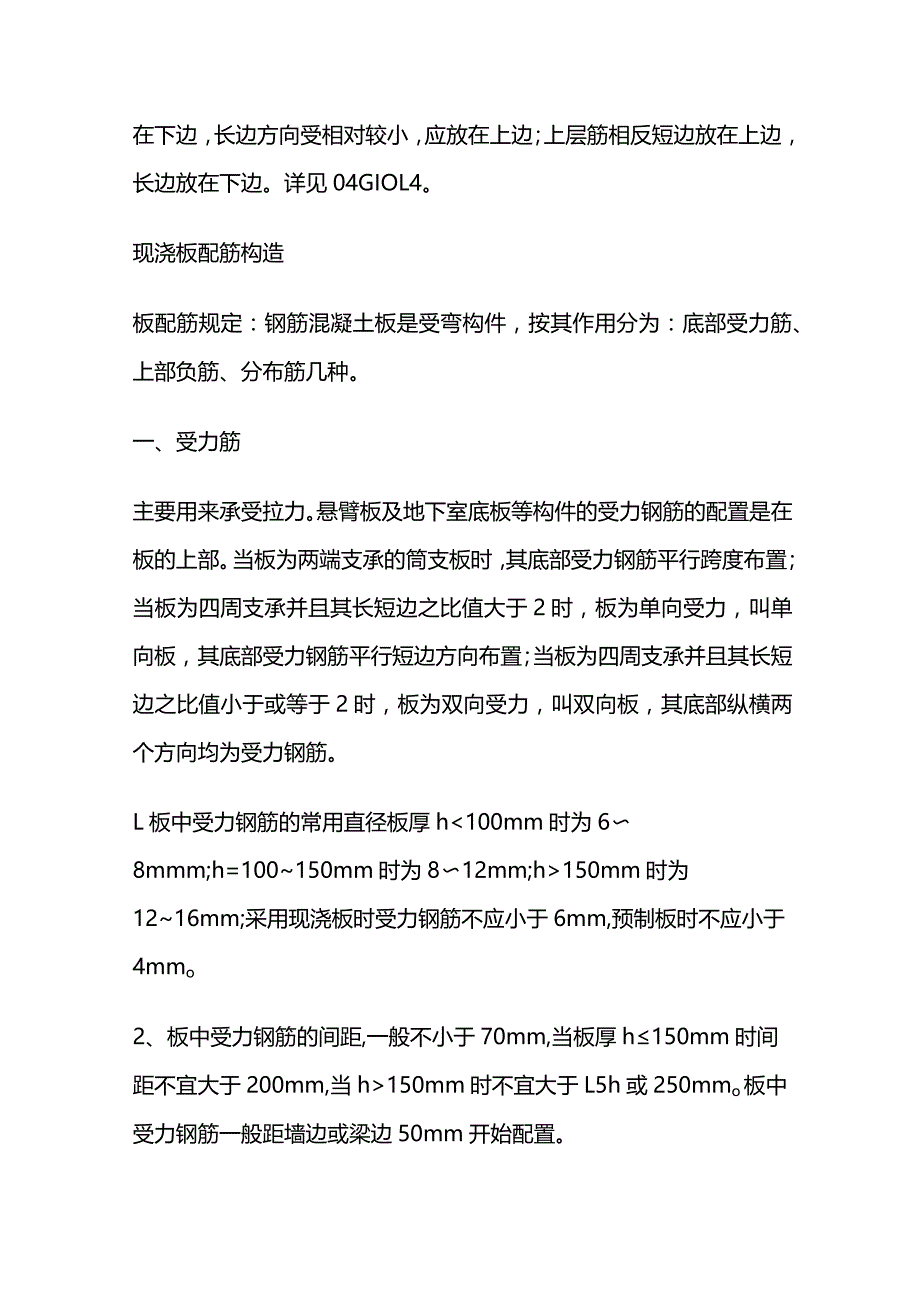

2、等），上部也有配置钢筋。布置双向钢筋的时候，短跨是计算跨度，也就是主受力方向（当然这也要取决于板的长宽比，当长宽比接近于1：1的时候，双向配筋是差不多的），因此主受力筋应当配置在外侧。3、浇板的下部钢筋短跨在下，长跨在上。上部钢筋短跨在上，长跨在下。街头位置上部钢筋在跨中1/3处，也可以搭接。下部钢筋下支座处1/3,下部钢筋也可以锚固入梁内并满足锚固长度,4、根据受力特点，应该是短方向受力较大，对板下部受力筋来讲应放在下边，长边方向受相对较小，应放在上边；上层筋相反短边放在上边，长边放在下边。详见04GIOL4。现浇板配筋构造板配筋规定：钢筋混凝土板是受弯构件，按其作用分为：底部受力筋、上部负
3、筋、分布筋几种。一、受力筋主要用来承受拉力。悬臂板及地下室底板等构件的受力钢筋的配置是在板的上部。当板为两端支承的筒支板时，其底部受力钢筋平行跨度布置；当板为四周支承并且其长短边之比值大于2时，板为单向受力，叫单向板，其底部受力钢筋平行短边方向布置；当板为四周支承并且其长短边之比值小于或等于2时，板为双向受力，叫双向板，其底部纵横两个方向均为受力钢筋。L板中受力钢筋的常用直径板厚h150mm时为1216mm;采用现浇板时受力钢筋不应小于6mm,预制板时不应小于4mmo2、板中受力钢筋的间距,一般不小于70mm,当板厚h150mm时间距不宜大于200mm,当h150mm时不宜大于L5h或250m

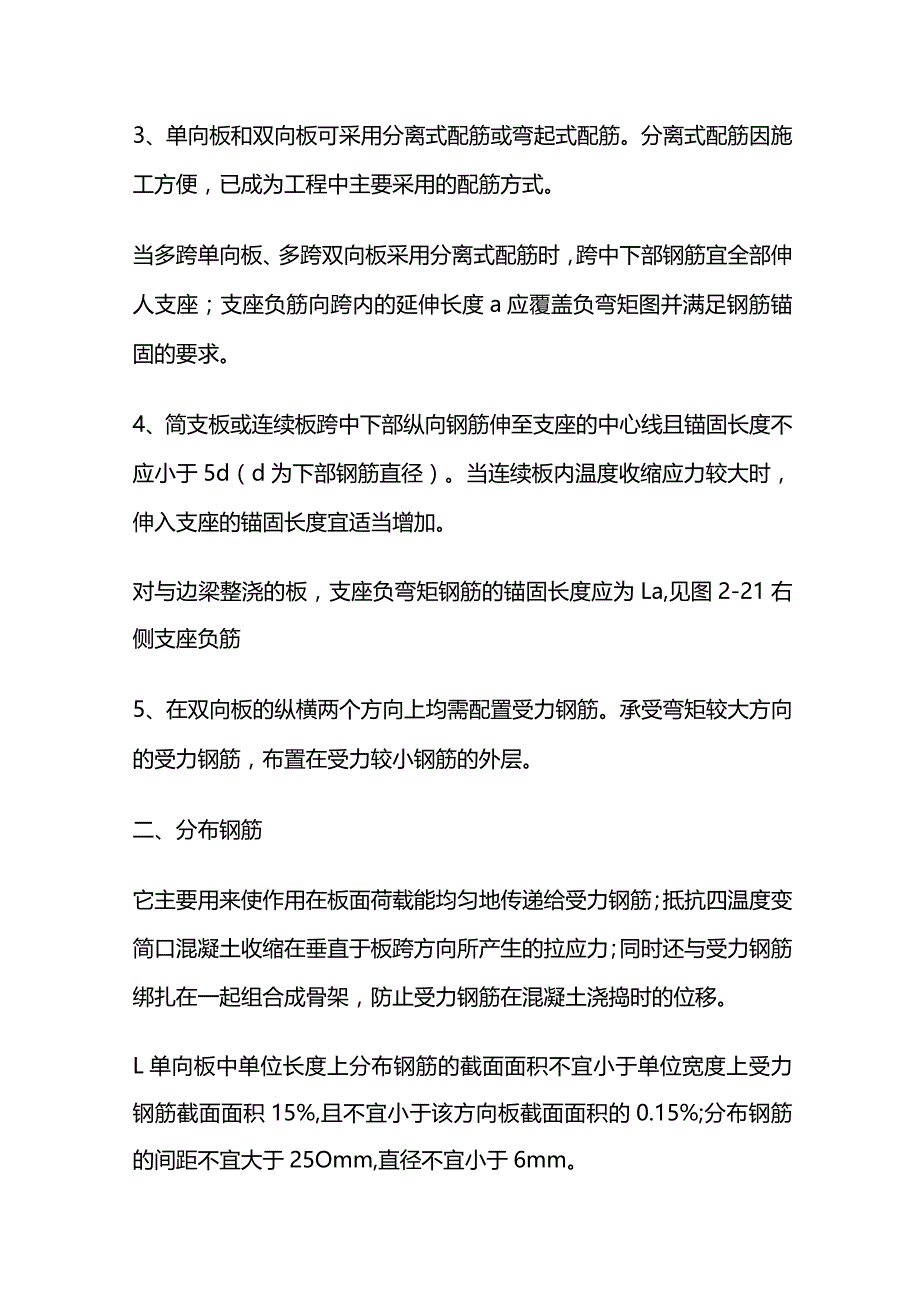

4、mo板中受力钢筋一般距墙边或梁边50mm开始配置。3、单向板和双向板可采用分离式配筋或弯起式配筋。分离式配筋因施工方便，已成为工程中主要采用的配筋方式。当多跨单向板、多跨双向板采用分离式配筋时，跨中下部钢筋宜全部伸人支座；支座负筋向跨内的延伸长度a应覆盖负弯矩图并满足钢筋锚固的要求。4、简支板或连续板跨中下部纵向钢筋伸至支座的中心线且锚固长度不应小于5d（d为下部钢筋直径）。当连续板内温度收缩应力较大时，伸入支座的锚固长度宜适当增加。对与边梁整浇的板，支座负弯矩钢筋的锚固长度应为La,见图2-21右侧支座负筋5、在双向板的纵横两个方向上均需配置受力钢筋。承受弯矩较大方向的受力钢筋，布置在受力较
5、小钢筋的外层。二、分布钢筋它主要用来使作用在板面荷载能均匀地传递给受力钢筋；抵抗四温度变简口混凝土收缩在垂直于板跨方向所产生的拉应力；同时还与受力钢筋绑扎在一起组合成骨架，防止受力钢筋在混凝土浇捣时的位移。L单向板中单位长度上分布钢筋的截面面积不宜小于单位宽度上受力钢筋截面面积15%,且不宜小于该方向板截面面积的0.15%;分布钢筋的间距不宜大于25Omm,直径不宜小于6mm。对集中荷载较大的情况，分布钢筋的截面面积应适当增加，其间距不宜大于200mm。2、在温度、收缩应力较大的现浇板区域内，钢筋间距宜为150200mm,并应在板的配筋表面布置温度收缩钢筋。板的上、下表面沿纵、横两个方向的配筋
6、率均不宜小于0.1%。温度收缩钢筋可利用原有钢筋贯通布置，也可另行设置构造钢筋网，并与原有钢筋按受拉钢筋的要求搭接或在周边构件中锚固。三、构造钢筋为了避免板受力后，在支座上部出现裂缝，通常是在这些部们上部配置受拉钢筋，这种钢筋称为负筋。L对与支承结构整体浇筑或嵌固在承重砌体墙内的现浇混凝土板，应沿支承周边配置上部构造钢筋，其直径不宜小于8mm,瘦距不宜大于20Omm,并应符合下列规定：该构造钢筋的截面面积：沿受力方向配置时不宜小于跨中受力钢筋截面面积的1/3,沿非受力方向配置时可根据实践经验适当减少。（2）该构造钢筋伸入板内的长度：对嵌固在承重砌体墙内的板不宜小于板短边跨度的1，在两边嵌固于墙
7、内的板角部分不宜小于板短边跨度的1/4（双向配置）;对周边与混凝土梁或墙整体浇筑的板不宜小于受力方向板计算跨度的1/5（单向板）、1/4（双向板），见图2-21o2、当现浇板的受力钢筋与梁平行时，应沿梁长度方向配置间距不大于200mm且与梁垂直的上部构造钢筋，其直径不宜小于8mm,且单位长度内的总截面面积不宜小于板中单位长度内受力钢筋截面面积的l3o该构造钢筋伸入板内的长度不宜小于板计算跨度Lo的l4o四、板上开洞L圆洞或方洞垂直于板跨方向的边长小于300mm时,可将板的受力钢筋绕过洞口，不必加固。2、当300D1000mm时，应沿洞边每侧配置加强钢筋,其面积不小于洞口宽度内被切断的受力钢筋面
8、积的1/2,且不小于2A10,3、当D300mm且孔洞周边有集中荷载时或D1000mm时，应在孔洞边加设边梁。五、板柱节点在板柱节点处，为提高板的冲切强度，可配置箍筋或弯起钢筋。板的厚度不应小于150mmo箍筋应配置在柱边以外不小于1.5hO范围内，其间距不应大h3,如图2-25a,箍筋外形宜为封闭式。箍筋直径不应小于6mmo弯起钢筋可由一组或二组组成，如图2-25bo其倾斜度应与冲切破坏斜截面相交其交点应在柱周边以外h/223h的范围内。弯起钢筋直径不应小于12mm,且每一方向不应小于3根。4抗震配筋要求2.4.1 抗震等级钢筋混凝土结构构件的抗震设计，根据设防烈度、结构类型和房屋高度，抗震
9、等级分为一、二、三、四级，应符合相应的计算和构造措施要求，并应符合钢筋混凝土结构的抗震等级表的规定。2.4.2 一般规定L结构构件中的纵向受力钢筋宜选用HRB335、HRB400级钢筋。2、纵向受拉钢筋的抗震锚固长度Lae:对一、二级抗震等级为1.15La,对*抗震等级为L05La,对四级抗震等级为Lao3、采用搭接接头时，纵向受拉钢筋的抗震搭接长度LIE,应按下列公式计算：LIE=Lae04、纵向受力钢筋连接接头的位置宜避开梁端、柱端箍筋加密区；当无法避开时，应采用满足等强度要求的高质量机械连接接头,且钢筋接头面积百分率不应超过50%o5、箍筋的末端应做成135度弯钩，弯钩端头平直段长度不应
10、小于箍筋直径的IO倍；在纵向受力钢筋搭接长度范围内的箍筋，其直径不应小于搭接钢筋较大直径的0.25倍，其间距不应大于搭接钢筋较小直径的5倍，且不应大于100mmo2.4.3 框架梁1、框架梁梁端截面的底部和顶部纵向受力钢筋截面面积的比值,除按计算确定外，一般抗震等级不应小于0.5;二、*抗震等级不应小于0.3。2、梁端箍筋的加密区长度、箍筋最大间距和箍筋最小直径应按下表采用。当梁端纵向受拉钢筋配筋率大于2%时，表中箍筋最小直径应增大2mm,抗震等级箍筋加密区长度（二者取大值）箍筋最大间距（三者取大值）箍筋最小直径2hs500mm6d、h/4、100mrn10二1.5hs500mm8d、h/4、
11、100rnm8三(四)8d、h/4、150mm8(6)表2-6梁端箍筋加密区的构造要求注:d为纵向钢筋直径;h为梁的高度。梁端纵向钢筋配筋率2%时，箍筋最小直径增加2mmo3、沿梁全长顶面和底面至少应备配置两根通长的纵向钢筋。对一、二级抗震等级，钢筋直径不应小于14mm,且分别不应少于梁两端顶面和底面纵向受力钢筋中较大截面面积的1/4;对三、四级抗震等级，钢筋直径不应小于12mmo4、梁箍筋加密区长度内的箍筋间距：对一级抗震等级，不宜大于200mm和20倍箍筋直径的较大值；对二、*抗震等级,不宜大于250mm和20倍箍筋直径的较大值；对四级抗震等级，不宜大于300mmo5、梁端设置的第一个箍筋应距框架节点边缘不大于50mm;非加密区的箍筋间距不宜于加密区间距的2倍。
