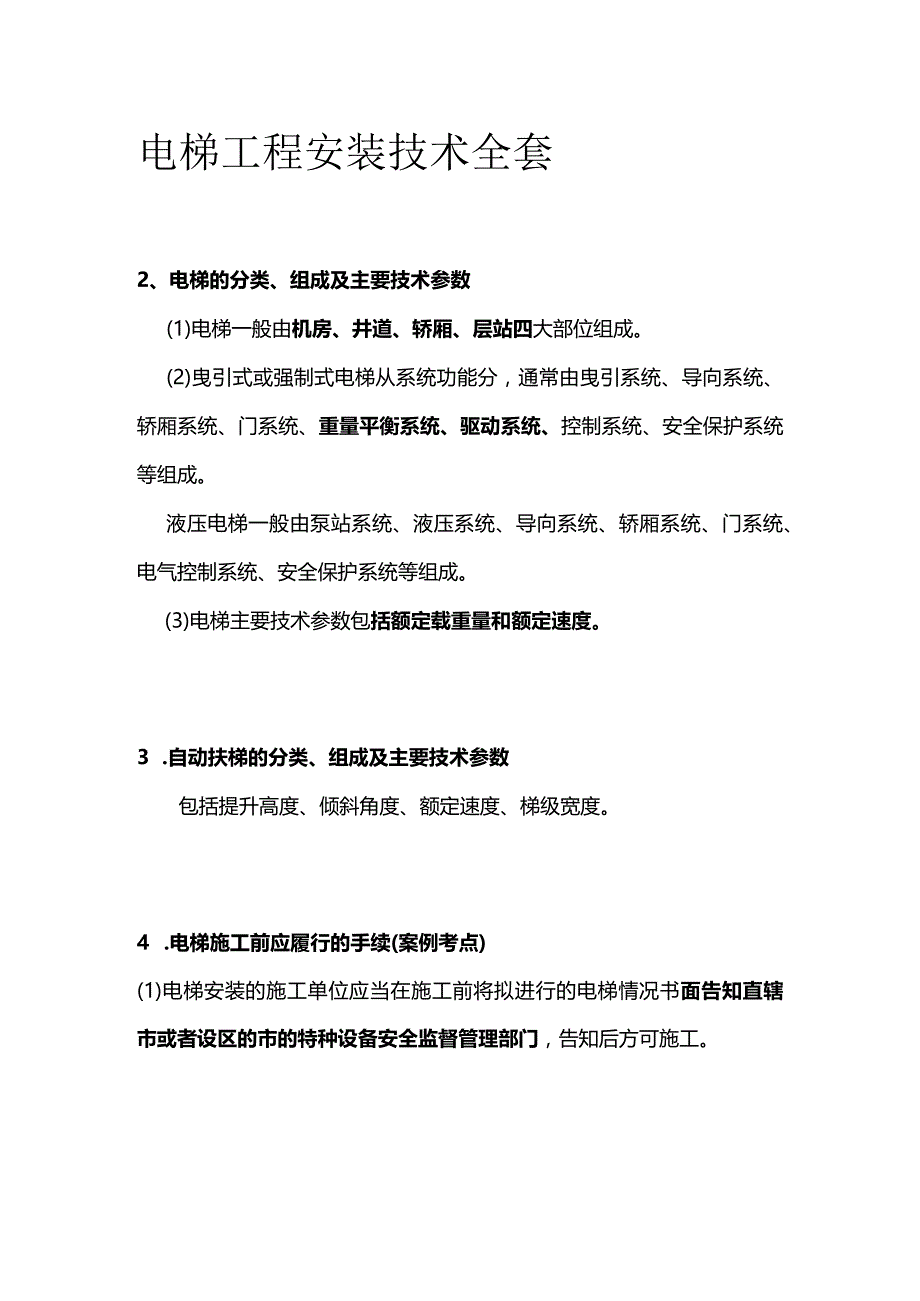

1、电梯工程安装技术全套2、电梯的分类、组成及主要技术参数(1)电梯一般由机房、井道、轿厢、层站四大部位组成。(2)曳引式或强制式电梯从系统功能分，通常由曳引系统、导向系统、轿厢系统、门系统、重量平衡系统、驱动系统、控制系统、安全保护系统等组成。液压电梯一般由泵站系统、液压系统、导向系统、轿厢系统、门系统、电气控制系统、安全保护系统等组成。(3)电梯主要技术参数包括额定载重量和额定速度。3 .自动扶梯的分类、组成及主要技术参数包括提升高度、倾斜角度、额定速度、梯级宽度。4 .电梯施工前应履行的手续(案例考点)(1)电梯安装的施工单位应当在施工前将拟进行的电梯情况书面告知直辖市或者设区的市的特种设备

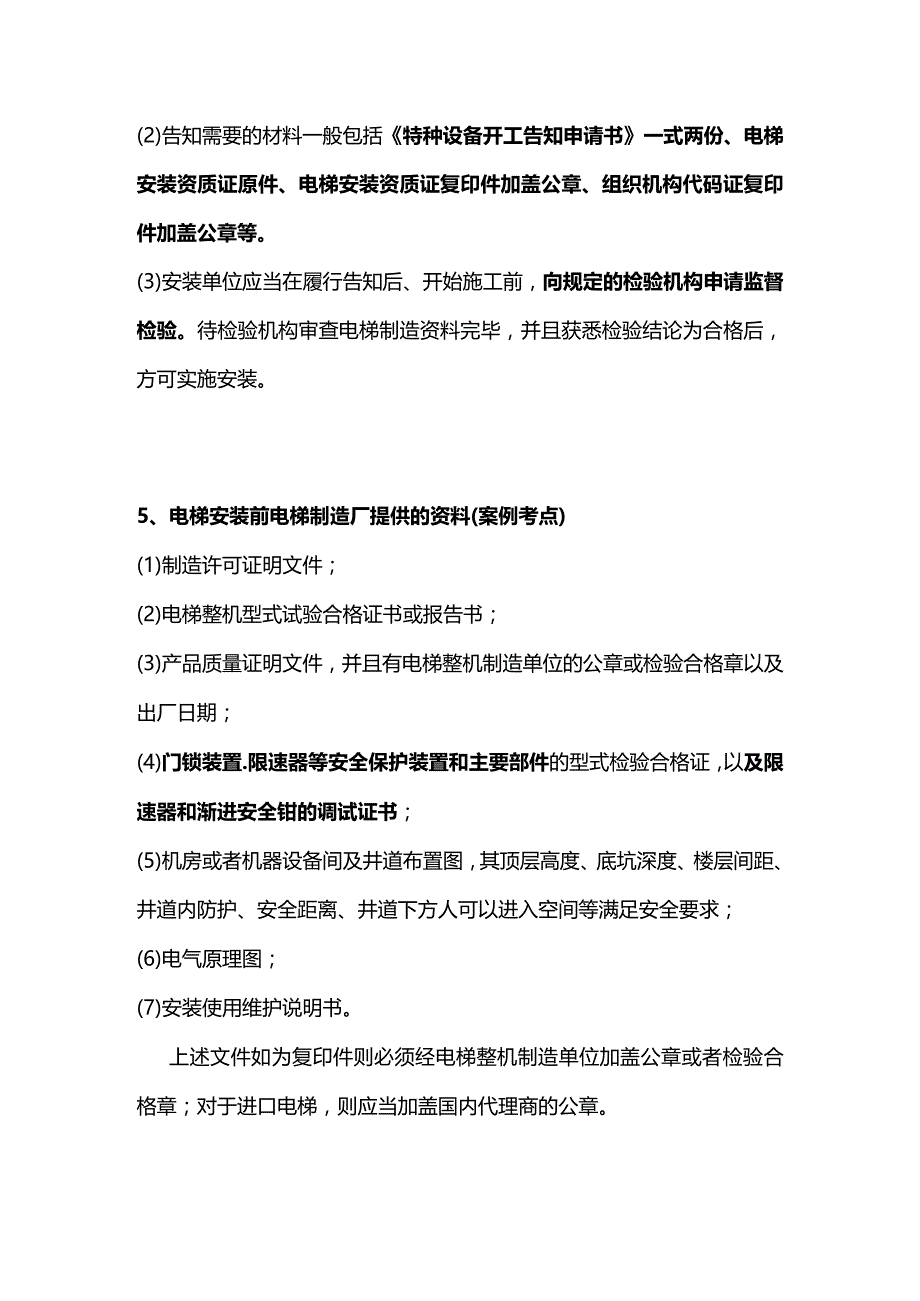

2、安全监督管理部门，告知后方可施工。(2)告知需要的材料一般包括特种设备开工告知申请书一式两份、电梯安装资质证原件、电梯安装资质证复印件加盖公章、组织机构代码证复印件加盖公章等。(3)安装单位应当在履行告知后、开始施工前，向规定的检验机构申请监督检验。待检验机构审查电梯制造资料完毕，并且获悉检验结论为合格后，方可实施安装。5、电梯安装前电梯制造厂提供的资料(案例考点)(1)制造许可证明文件；(2)电梯整机型式试验合格证书或报告书；(3)产品质量证明文件，并且有电梯整机制造单位的公章或检验合格章以及出厂日期；(4)门锁装置.限速器等安全保护装置和主要部件的型式检验合格证，以及限速器和渐进安全钳的调

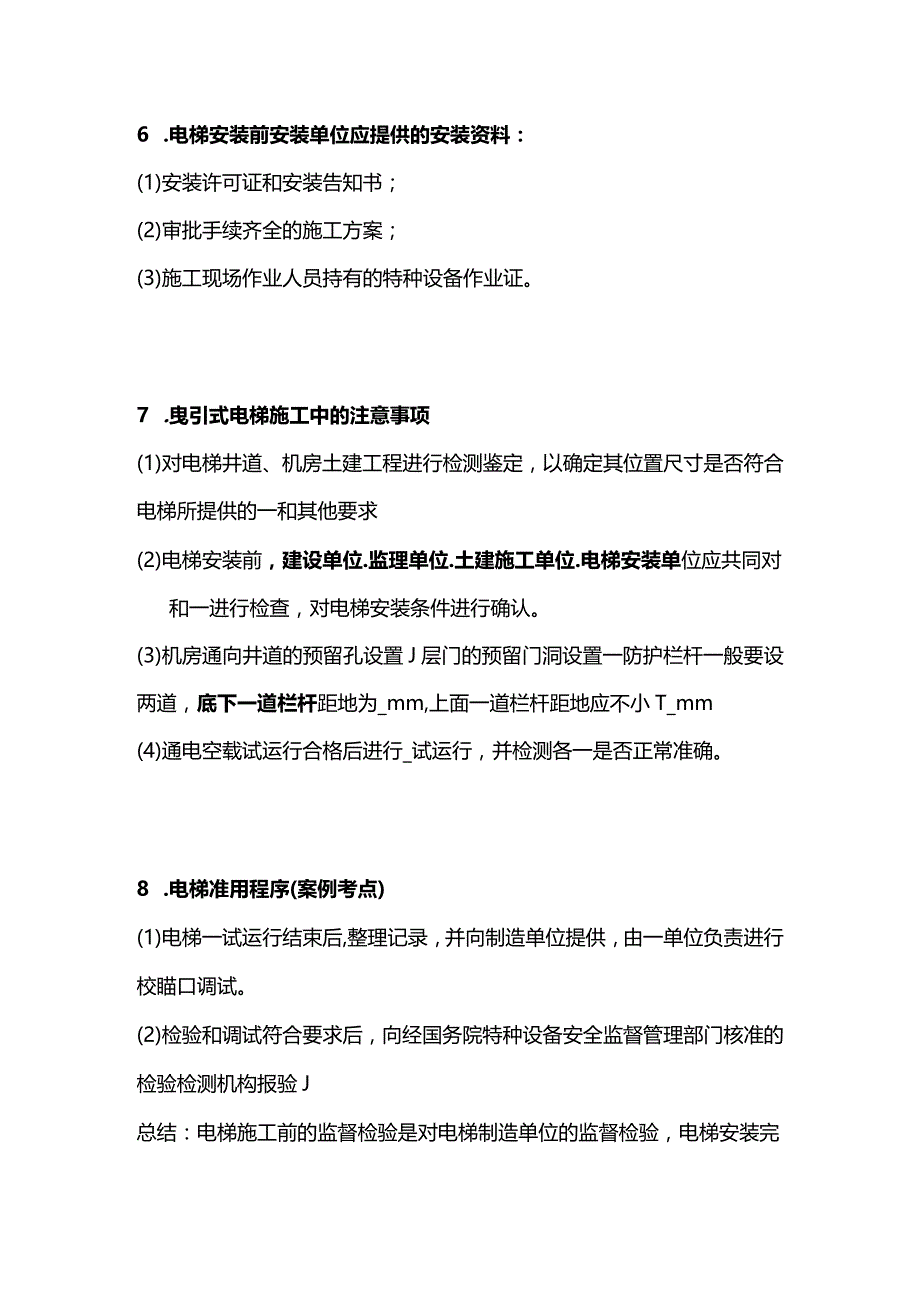

3、试证书；(5)机房或者机器设备间及井道布置图，其顶层高度、底坑深度、楼层间距、井道内防护、安全距离、井道下方人可以进入空间等满足安全要求；(6)电气原理图；(7)安装使用维护说明书。上述文件如为复印件则必须经电梯整机制造单位加盖公章或者检验合格章；对于进口电梯，则应当加盖国内代理商的公章。6 .电梯安装前安装单位应提供的安装资料：(1)安装许可证和安装告知书；(2)审批手续齐全的施工方案；(3)施工现场作业人员持有的特种设备作业证。7 .曳引式电梯施工中的注意事项(1)对电梯井道、机房土建工程进行检测鉴定，以确定其位置尺寸是否符合电梯所提供的一和其他要求(2)电梯安装前，建设单位.监理单位.土
4、建施工单位.电梯安装单位应共同对和一进行检查，对电梯安装条件进行确认。(3)机房通向井道的预留孔设置J层门的预留门洞设置一防护栏杆一般要设两道，底下一道栏杆距地为_mm,上面一道栏杆距地应不小T_mm(4)通电空载试运行合格后进行_试运行，并检测各一是否正常准确。8 .电梯准用程序(案例考点)(1)电梯一试运行结束后,整理记录，并向制造单位提供，由一单位负责进行校瞄口调试。(2)检验和调试符合要求后，向经国务院特种设备安全监督管理部门核准的检验检测机构报验J总结：电梯施工前的监督检验是对电梯制造单位的监督检验，电梯安装完毕后的监督检验是对电梯安装单位的安装质量的监督检验。(3)监督检验合格，电
5、梯可以交付使用。获得准用许可后，按规定办理交工验收手续。【总结：电梯准用程序】电梯安装单位自检试运行一制造单位负责进行校验和调试一检验检测机构监督检验T获得准用许可一办理交工验收手续。9 .电力驱动的曳引式或强制式电梯的随机文件包括哪些？(案例考点)土建布置图、产品出厂合格证，门锁装置、限速器、安全钳及缓冲器等保证电梯安全部件的型式检验证书复印件，设备装箱单，安装、使用维修说明书，动力电路和安全线路的电气原理图。10 .土建交接检验的要求(1)机房内应设有固定的电照明，在机房内靠近入口处应设有一个开关控制机房照明电源。机房的电源线和接地线应分开，接地装置的接地电阻值不应大于4Q(2)电梯安装之
6、前，所有厅门预留孔必须设有高度不小于1200mm的安全保护围封。(3)井道内应设置永久性电气照明，井道照明电压宜采用36V安全电压,井道内照度不得小于50lx,井道最高点和最低点05m内应各装一盏灯，中间灯间距不超过7m,并分别在机房和底坑设置控制开关。(4)轿厢缓冲器支座下的底坑地面应能承受满载轿厢静载4倍的作用力。11 .电梯整机安装要求(1)当三相电源中任何一相断开或任何两相错接时，应有断相.错相保护功能，使电梯不发生危险故障。(2)动力电路、控制电路、安全电路必须有与负载匹配的短路保护装置；动力电路必须有过载保护装置。(4)安全钳、缓冲器、门锁装置必须与其型式试验证书相符。(7)限速器
7、与安全钳电气开关在联动试验中必须动作可靠，且应使驱动主机立即制动。(8)对瞬时式安全钳，轿厢应载有均匀分布的额定载重量；对渐进式安全钳，轿厢应载有均匀分布的125%额定载重量。(9)层门与轿门试验时，每层层门必须能够用三角钥匙正常开启,当一个层门或轿门非正常打开时，电梯严禁启动或继续运行。(10)对曳引式电梯的曳引能力进行试验时，轿厢在行程上部范围空载上行及行程下部范围空载有125%额定载重量下行,分别停层3次以上，轿厢必须可靠地制停(空载上行工况应平层)轿厢载有125%额定载重量以正常运行速度下行时，切断电动机与制动器供电，电梯必须可靠制动当对重完全压在缓冲器上，且驱动主机按轿厢上行方向连续
8、运转时，空载轿厢严禁向上提升。(11用梯安装后应进行运行试验轿厢分别在空载、额定载荷工况下，按产品设计规定的每小时启动次数和负载持续率各运行1000次(每天不少于8h),电梯应运行平稳、制动可靠、连续运行无故障。12、自动扶梯、自动人行道施工要求设备进场验收(1)设备技术资料必须提供梯级或踏板的型式检验报告复印件，或胶带的断裂强度证明文件复印件；对公共交通型自动扶梯、自动人行道应有扶手带的断裂强度证书复印件。(2)随机文件应该有土建布置图，产品出厂合格证，装箱单，安装、使用维护说明书，以及动力电路和安全电路的电气原理图。13.自动扶梯、自动人行道土建交接检验的要求(1)自动扶梯的梯级或自动人行
9、道的踏板或胶带上空，垂直净高度严禁小于_m。（2）在安装之前，井道周围必须设有保证安全的栏杆或屏障，其高度严禁小于_m。（3）根据产品供应商的要求应提供设备进场所需的通道和搬运空间。（4）在安装之前，土建施工单位应提供明显的水平基准线标识。14、整机安装验收要求（1）自动扶梯、自动人行道在无控制电压.电路接地故障、过载时，必须自动停止运行。下列情况下的开关断开的动作必须通过安全触点或安全电路来完成：1）控制装置在超速和运行方向非操纵逆转下动作。2）附加制动器动作。3）直接驱动梯级、踏板或胶带的部件（如链条或齿条）断裂或过分伸长。4）驱动装置与转向装置之间的距离（无意性）缩短。5）梯级、踏板下陷，或胶带进入梳齿板处有异物夹住，且产生损坏梯级、踏板或胶带支撑结构。6）无中间出口的连续安装的多台自动扶梯、自动人行道中的一台停止运行。7）扶手带入口保护装置动作。（2）自动扶梯、自动人行道的性能试验，在额定频率和额定电压下，梯级、踏板或胶带沿运行方向空载时的速度与额定速度之间的允许偏差为土5%;扶手带的运行速度相对梯级、踏板或胶带的速度允许偏差为0+2%。(3)自动扶梯、自动人行道应进行空载制动试验，制停距离应符合要求。(4)自动扶梯、自动人行道应进行载有制动载荷的下行制停距离试验，制动载荷、制停距离应符合规定。
