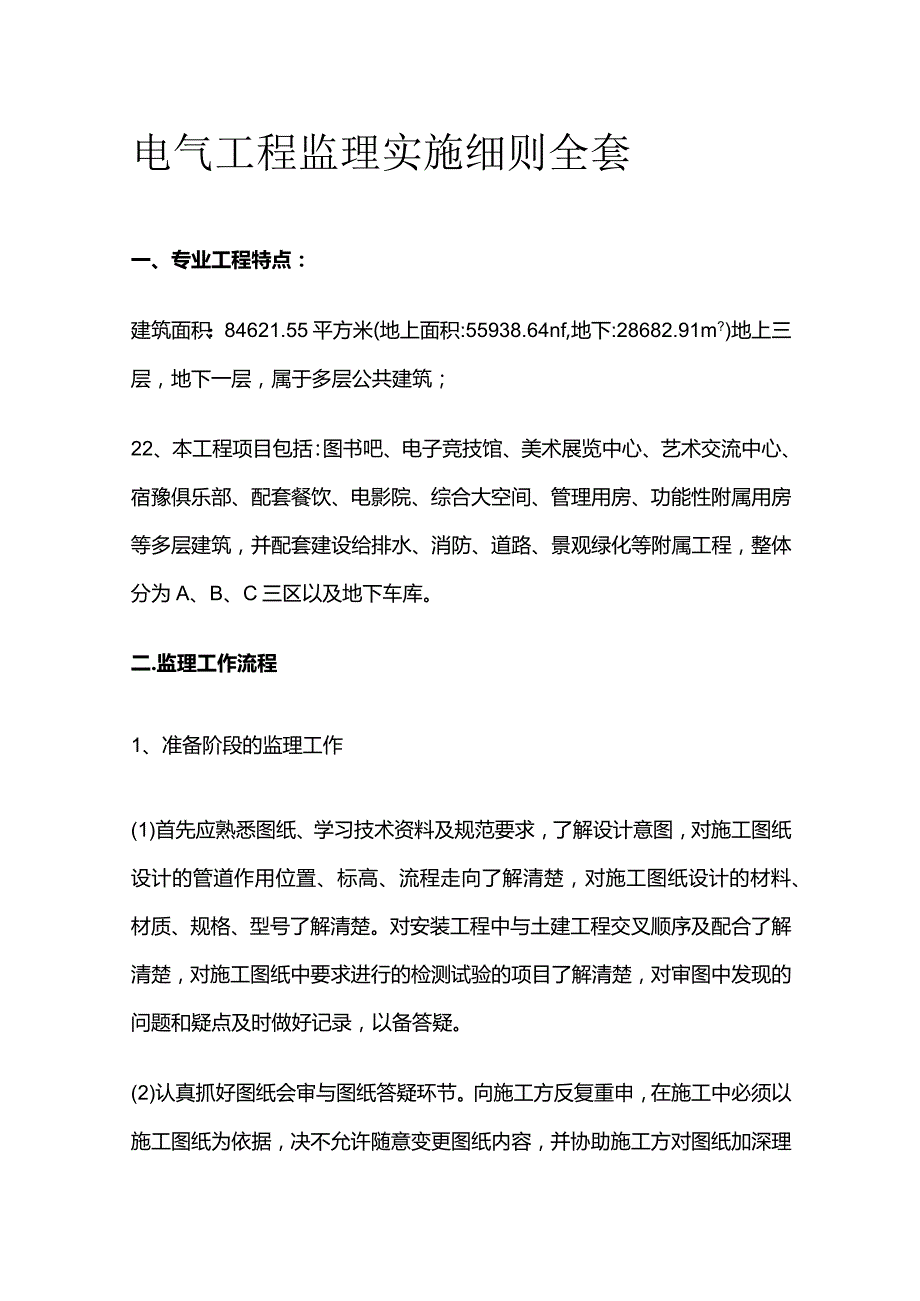

电气工程监理实施细则全套.docx_第1页
第1页 / 共26页
电气工程监理实施细则全套.docx_第2页
第2页 / 共26页
电气工程监理实施细则全套.docx_第3页
第3页 / 共26页
电气工程监理实施细则全套.docx_第4页
第4页 / 共26页
电气工程监理实施细则全套.docx_第5页
第5页 / 共26页
电气工程监理实施细则全套.docx_第6页
第6页 / 共26页
电气工程监理实施细则全套.docx_第7页
第7页 / 共26页
电气工程监理实施细则全套.docx_第8页
第8页 / 共26页
电气工程监理实施细则全套.docx_第9页
第9页 / 共26页
电气工程监理实施细则全套.docx_第10页
第10页 / 共26页
亲,该文档总共26页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《电气工程监理实施细则全套.docx》由会员分享,可在线阅读,更多相关《电气工程监理实施细则全套.docx(26页珍藏版)》请在第壹文秘上搜索。

1、电气工程监理实施细则全套一、专业工程特点:建筑面积:84621.55平方米(地上面积:55938.64nf,地下:28682.91m?)地上三层,地下一层,属于多层公共建筑;22、本工程项目包括:图书吧、电子竞技馆、美术展览中心、艺术交流中心、宿豫俱乐部、配套餐饮、电影院、综合大空间、管理用房、功能性附属用房等多层建筑,并配套建设给排水、消防、道路、景观绿化等附属工程,整体分为A、B、C三区以及地下车库。二.监理工作流程1、准备阶段的监理工作(1)首先应熟悉图纸、学习技术资料及规范要求,了解设计意图,对施工图纸设计的管道作用位置、标高、流程走向了解清楚,对施工图纸设计的材料、材质、规格、型号了

2、解清楚。对安装工程中与土建工程交叉顺序及配合了解清楚,对施工图纸中要求进行的检测试验的项目了解清楚,对审图中发现的问题和疑点及时做好记录,以备答疑。(2)认真抓好图纸会审与图纸答疑环节。向施工方反复重申,在施工中必须以施工图纸为依据,决不允许随意变更图纸内容,并协助施工方对图纸加深理解,与施工方一道把图纸中发现的疑点难点以书面方式汇总,整理归纳后交设计方予以答复。尽量让施工负责人对施工图中的疑难问题在图纸答疑中得到解决,以利于在施工中按设计要求,按技术要求,保质保量地完成电气安装问题。(3)对承包单位资质,资格审核,是否与该工程技术要求、质量等级相应的资质资格,审核承包施工技术负责人员资质资格

3、,审核安装队伍提交的施工组织设计是否符合工程施工需要,以及审核承包编制的工程进度计划是否符合总工程进度计划中的目标要求。(4)在开过第一次工地例会后,专业监理主持召开一次安装工程负责人专题会议,并在会议上提出:A、要求施工方提供人防及消防施工资质;B、要求施工方限期内提交施工组织设计;C、安装工程中有检测、试验项目必须有监理或甲方代表在现场见证,否则不予确认。D、严格按施工技术规范技术标准及设计要求施工,不得违反国家强制性条文规定。E、安装工程必须按图施工,否则后果自负。F、材料、配件进场报验合格方可使用。2、施工阶段的监理工作(1)基础埋设部分的电气安装工程,专业监理将认真核验进户主电源进户

4、管、根数、标高、位置、规格、距离尺寸是否符合设计要求,电导管穿基础处墙体防水是否符合规范要求,所用的材料是否已报验签认。现场施工人员操作技术是否熟练,发现问题立即指出。监督施工方及时整改到位,重新严格复查核验,不给下道工序留下任何隐患。对地下人防工程进行施工时督促安装施工方按照人防交底技术进行前期预留,后期浇筑时要安排专人配合土建硅浇筑,避免预留管移位,影响后续施工质量。(2)正负零以上电气安装,前期工作主要配合土建梁板处电导管的预埋及预留孔洞。每次土建已浇筑前监理应对照施工图纸核查,电导管的梁板预埋,对不按图纸要求施工的,立即要求改正,且整改合格后才可进行下道工序施工;后期安装配电箱、框盘安

5、装、灯具等,监理将根据施工规范及设计要求严格监理,做到材料不报验合格不给使用,上道工序未合格验收不准进入下道工序施工。并对电线电缆等材料按要求进行现场抽测并送有资质的检测机构进行复试。三.监理工作控制目标及控制点1、质量控制(1)对安装工程中的重要部位和容易出现质量的工序,要求施工方制定质量控制措施或专项施工组织设计,专业监理应加强该部分的巡视与旁站。(2)要求施工方严格执行国家和地方有关安装工程质量检验报表制度,对施工方交验的有关施工质量报表,专业监理应及时核查认定,对于隐蔽工程未经专业监理核查签认不准连续施工。(3)督促施工方推行全面质量管理,建立健全质量保证体系。做到施工材料有核验合格资

6、料,施工技术有交底,施工有具体措施,隐蔽工程有记录,质量把关有自检、互检、交接检、检测试验有见证资料,交工有一套完整安装资料。(4)对工程中所有给电器材料及配件进场严格报验实物。杜绝三无产品进场使用,专业监理巡视时重点查施工用材有无弄虚作假。(5以真做好完工后的成品保护工作力争将本工程监理成优秀工程。2、进度控制(1)审核施工方提交的施工组织设计中进度计划是否符合工程总进度计划要求,专业监理需督促施工方,按计划组织实施。(2)无论施工方或是甲方采购材料、配件,监理将督促施工方提前列出材料清单,对需要远距离采购或厂家需提前生产制做的,要在计划时间内联系厂家或销售商。(3)及时了解施工方在施工进度

7、计划执行过程中存在的问题,用实际进度与计划进度相上俄,如发现实际进度滞后,督促施工方及时调整进度计划。(4)监理方将协调各工种、各施工单位之间的关系,使各工种相互配合,有利于各工种的衔接。(5)利用工程款签证权,督促施工方按计划完成任务。3、投资控制(1)认真审查施工图纸的合理与实用性,发现问题及时汇报,在承包合同价款处,尽量避免增加工程量,对无理变更一律不予确认。(2)认真审核工程款申请凭证,工程量签证变更资料并确保业主方付出的每一分钱都有有效凭证。(3)减少施工方提出索赔机会,或采取有效补救措施,避免索赔发生或将索赔降至最低点。(4)严格按合同支付工程款,避免错付、早付、冒付工程款。四、监

8、理工作方法及措施各系统在安装及调试过程中,专业监理采用工作方法有:定期和不定期召开安装专题会议,特别是对技术方面或合同管理方面比较复杂的问题;记录资料管理是监理工作重点,施工过程中监理将完整并充分的整理好各项资料,做到资料及时准确、齐全;专业监理的指示以书面形式下达;监理过程中监理人员将做好各方协调工作,主要是协调好土建与安装,安装各种专业间相互关系,使他们相互尊重,相互支持,营造良好的施工环境氛围。具体方法及措施如下:一、电缆线路1.1 电缆进场后,敷设前,应检查电缆是否有机械损伤。电缆盘是否完好,IKV以下的电缆用IKV绝缘摇表摇测绝缘,绝缘电阻值不低于10兆欧。1.2 电缆弯曲半径不小于

9、下列规定:(1)塑料和橡胶电缆铠装10倍、(2)无铠装6倍、(3)纸绝缘电力电缆均为25倍。1.3 直埋电缆线路的直线部分,无永久性建筑物,应埋设标示桩,接头和转角处也均应埋设标示桩、桩做法见:JD5-105o5连击,点赞+收藏+分享+关注+评论,私聊可以要原文1.19 电缆与道路交叉应加保护管,两端伸出路基不小于Im1.20 禁止将电缆平行敷设在管道上方或下方(1)相互接近的最小净距如下:a.控制电缆不作规定b.IOKV以下电缆间最小净距100mmc.IOKV以上与其它电缆最小净距250mmd.不同用途(包括通信)电缆500mm(2)直埋电缆与管道间最小净距a.电缆与热力管道2000mm,如

10、加保温层不超过10。C时,可降为500mmz与热管交叉500mmb.与其它管道接近或交叉500mm(3)直埋电缆与其它物体间:a.电缆与公路2mb.电缆与铁路3mc.电缆与建筑物基础600mmd.电缆与排水沟、树、煤气管IOoOmm1.21 直埋电缆就留有余度作波浪敷设1.22 单芯电缆的排列应组成紧贴的三角形,头部就注明相别,交流单芯电缆不得单独穿钢管,保护管宜用PC管1.23 埋设电缆的转弯处,接头处,直线每隔50m立标志柱并注明电缆敷设图上,回填土这前进行隐蔽工程验收。1.24 在屋内,隧道内敷设电缆应采用铠装或非燃性护层电缆或将麻外护层剥除刷防锈漆。1.25 为保护电缆沟的干燥应采取地

11、下水流入沟内的措施,并每隔50m设集水坑一个。1.26 电缆固定采用专用金属夹子,对于单芯电缆采用非燃性材料夹子。2、室内配管线明配管线和支架应横平竖直、排列整齐美观,支架间距均匀,固定牢固,并刷防锈漆,除钢结构均应用管卡固定,不得焊在支架上并允许偏差见下表:厚壁管间距薄距管允许偏差D1520mm1.5m130mmD25-3221.540D40-502.5250D65-1003.5-60水平、垂直任意2m内3mm2.1.2 明、暗配管必须可靠接地,并应符合下列要求:(1)采用螺纹连接,两端焊距接地跨接线,焊接不得有穿孔,焊接面积不小于接地线面积的6倍,焊处刷防锈漆。(2)镀锌管或可挠管跨接接地

12、线宜采用专用接地线卡,不应采用熔焊连接。(3)明配线需采用暗装开关和插座时,引下的一段线路采用可挠管敷于墙内,其开关盒均应用塑料制品,禁止采用铁盒。(4)明配线路用胀管螺栓、预埋铁件、木砖等方式固定,3kg以上灯具须采用预埋铁件的方法。(5)明配铁管应用明装配件(包括灯头盒、接线盒、开关等),暗配铁管应用暗装配件。2.1.3 线管连接:镀锌或薄壁管应采用螺纹连接或套管紧定螺钉连接,不应采用熔焊连接。铁管均应互相连接和跨接,使它成为一个连续导体并接地。2.1.4 各种出线口及箱、盒安装应整齐,钢管与箱、盒连接应紧密牢固,内外用锁紧螺母固定。铁管配线应用金属制品的配件,管子入盒外侧套锁母,内侧装护

13、口,在进入吊顶敷设时内外侧均套锁母。2.1.5 管子进箱长度不超过5mm,两根以上管口同时入箱、进箱长度应一致,进入落地式配电箱,管口高出箱基础50-80mm2.1.6 线接头应在盒、箱内,便于维修和调换。2.1.7 塑料护套线敷设,每3根双芯线用一只铝皮线卡,2.1.8 金属灯头盒、接线盒壁厚大于1.2mm。2.2.1 明配线穿墙,套管两端出墙IOmm,穿楼板钢套管出楼板1.8m,或至开关的位置。2.2.2 暗配管宜沿最近的线路敷设,并应减少弯曲,埋入墙内的管子离表面净距不小于15mm,墙剔槽敷设,必须用强度不小于100#的水泥砂浆抹面保护。2.2.3 支吊架先防腐后安装2.3.1明、暗配管

14、超过下列长度加分线盒:(1)30m无弯曲(2)20mf弯(3) 15m二个弯(4) 8m三个弯2.3.2 管口向上应随时加临时封堵,以防落入杂物,暗设的灯头盒、开关盒胶接线盒的敲落孔除装管的以外备用孔均不得敲落,中途分线盒均加盖封闭,盖涂以与该处墙面相同颜色的油漆二道。2.3.3 沿建筑物明设管,一般不采用支架、用管卡固定,管卡胀管木螺丝或胀管螺丝固定,管卡距弯头、箱、盒距离150-500mm,管子不得与箱、盒点焊。2.3.4 暗配管应在砌砖墙时配合土建埋管、洞,如要开槽应用专用机械进行、槽宽为管子的L2倍。埋入底层地面素混凝土内的铁管应刷沥青油一道,埋入对金属有腐蚀性的垫层(焦渣层)中的铁管

15、,应用水泥砂浆做全面保护、敷设难燃型PC管,应在铺设垫层之前对其线盒、线管、接头及相应的部位用水泥砂浆先行保护与稳固,以防因外力碰撞造成脱出或移位。埋入砖墙内的铁管,原有防腐层可不刷防腐涂料,无防腐层时,需刷樟丹油一道2.3.5 现浇混凝土内配管,预埋在底筋上面,并固定牢、箱,盒并应紧贴模板,用粗草纸等垫物浸水后塞好,防止砂浆进入。2.3.6 管子穿过混凝土结构时,可用比管子略大的并在外表缠纸的孑朦预埋在模板内,两端应紧贴模板,当预埋套管要伸出模板50mm,如在直接埋短管,两端套好丝扣并安上管箍保护丝扣,并做好按地跨接。2.3.7 在预制空心楼板内配管应在板缝敷设并采用细石混凝土灌缝,如在板上敷设,管径应在25mm以下,并避免交叉,且加以固定。2.3.8 管口均应封堵,防止砂浆进入。2.3.9 在地坪或设备基础内配管,必须熟悉电气设备进出线位置,会同建设单位将设备定位后方可进行配管,电线管出地面200mm以上。2.3.10 顶棚内敷设线管,应使用支吊架固定,灯位设灯头盒,软管到位。吊顶内敷设的各类管应用单独的吊装和支撑系统,直径为25mm以下线管允许利用吊顶吊棍。吊顶内的线槽固定点间距直线段不大于3m,进出线盒200mm处设吊点,线槽的转角处。吊杆宜采用花兰螺栓,直径不小于
