《锻件的常见缺陷种类及名称知识.docx》由会员分享，可在线阅读，更多相关《锻件的常见缺陷种类及名称知识.docx（3页珍藏版）》请在第壹文秘上搜索。

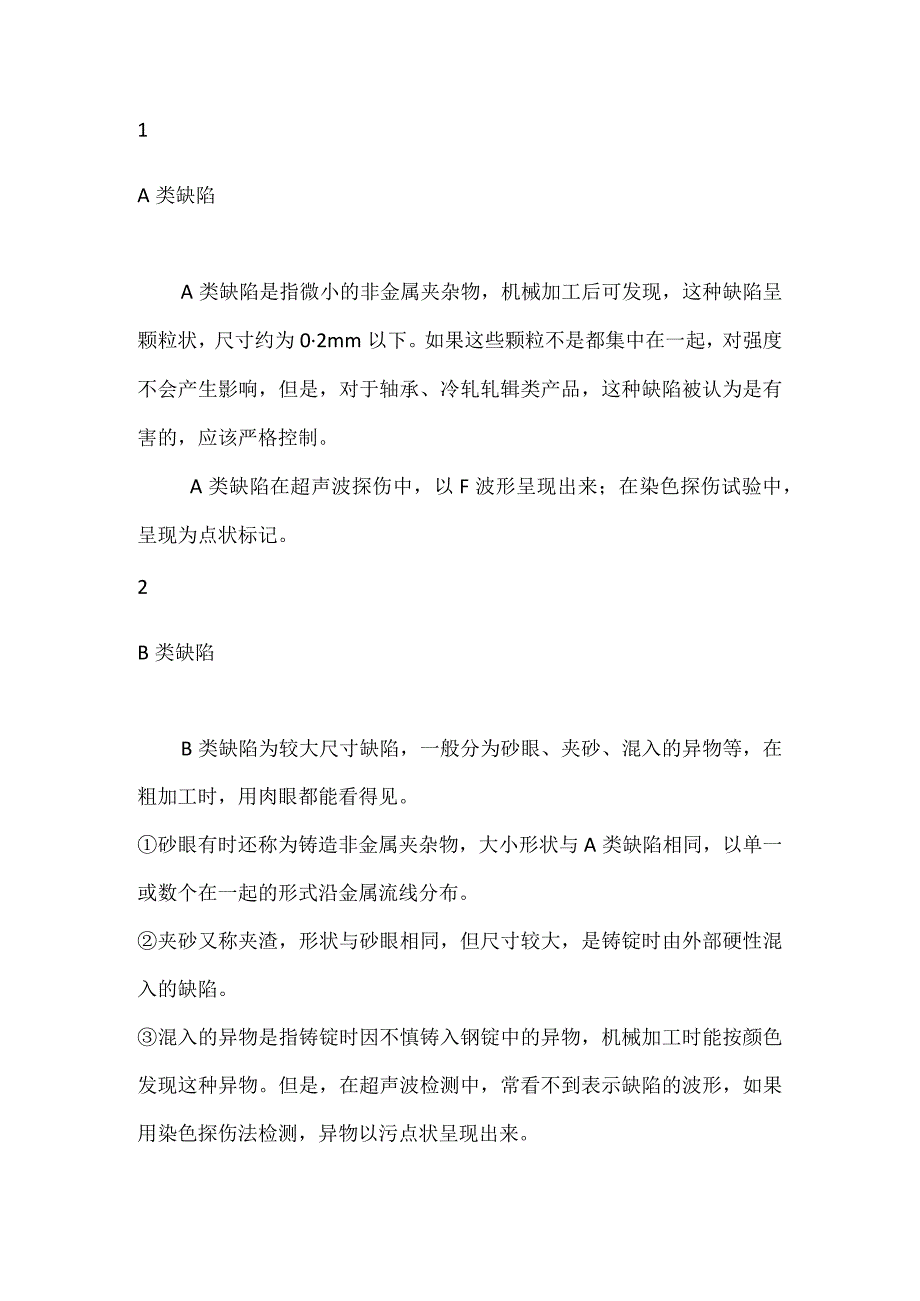

1、1A类缺陷A类缺陷是指微小的非金属夹杂物，机械加工后可发现，这种缺陷呈颗粒状，尺寸约为02mm以下。如果这些颗粒不是都集中在一起，对强度不会产生影响，但是，对于轴承、冷轧轧辑类产品，这种缺陷被认为是有害的，应该严格控制。A类缺陷在超声波探伤中，以F波形呈现出来；在染色探伤试验中，呈现为点状标记。2B类缺陷B类缺陷为较大尺寸缺陷，一般分为砂眼、夹砂、混入的异物等，在粗加工时，用肉眼都能看得见。砂眼有时还称为铸造非金属夹杂物，大小形状与A类缺陷相同，以单一或数个在一起的形式沿金属流线分布。夹砂又称夹渣，形状与砂眼相同，但尺寸较大，是铸锭时由外部硬性混入的缺陷。混入的异物是指铸锭时因不慎铸入钢锭中的

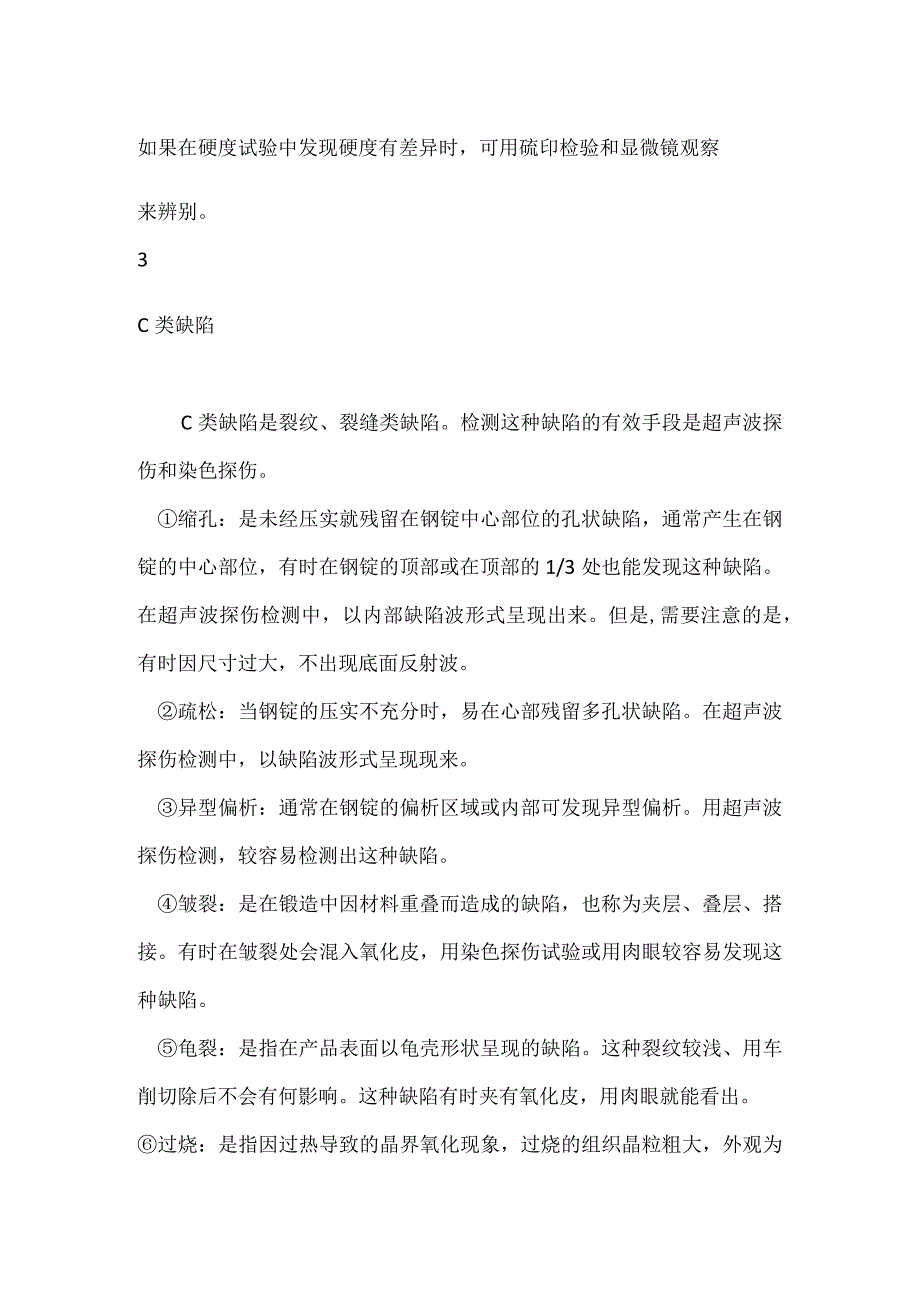

2、异物，机械加工时能按颜色发现这种异物。但是，在超声波检测中，常看不到表示缺陷的波形，如果用染色探伤法检测，异物以污点状呈现出来。如果在硬度试验中发现硬度有差异时，可用硫印检验和显微镜观察来辨别。3C类缺陷C类缺陷是裂纹、裂缝类缺陷。检测这种缺陷的有效手段是超声波探伤和染色探伤。缩孔：是未经压实就残留在钢锭中心部位的孔状缺陷，通常产生在钢锭的中心部位，有时在钢锭的顶部或在顶部的1/3处也能发现这种缺陷。在超声波探伤检测中，以内部缺陷波形式呈现出来。但是,需要注意的是，有时因尺寸过大，不出现底面反射波。疏松：当钢锭的压实不充分时，易在心部残留多孔状缺陷。在超声波探伤检测中，以缺陷波形式呈现现来。异

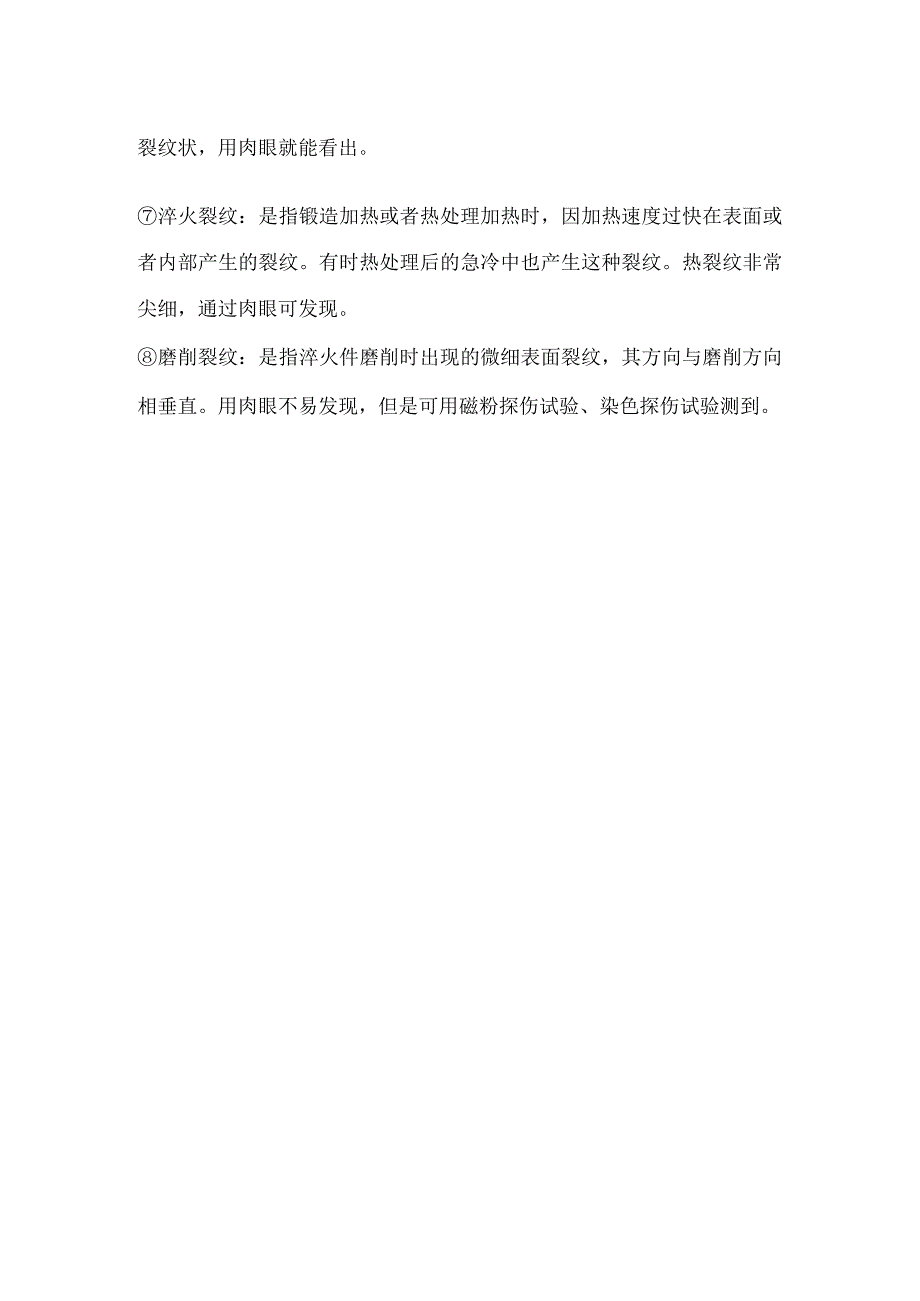

3、型偏析：通常在钢锭的偏析区域或内部可发现异型偏析。用超声波探伤检测，较容易检测出这种缺陷。皱裂：是在锻造中因材料重叠而造成的缺陷，也称为夹层、叠层、搭接。有时在皱裂处会混入氧化皮，用染色探伤试验或用肉眼较容易发现这种缺陷。龟裂：是指在产品表面以龟壳形状呈现的缺陷。这种裂纹较浅、用车削切除后不会有何影响。这种缺陷有时夹有氧化皮，用肉眼就能看出。过烧：是指因过热导致的晶界氧化现象，过烧的组织晶粒粗大，外观为裂纹状，用肉眼就能看出。淬火裂纹：是指锻造加热或者热处理加热时，因加热速度过快在表面或者内部产生的裂纹。有时热处理后的急冷中也产生这种裂纹。热裂纹非常尖细，通过肉眼可发现。磨削裂纹：是指淬火件磨削时出现的微细表面裂纹，其方向与磨削方向相垂直。用肉眼不易发现，但是可用磁粉探伤试验、染色探伤试验测到。
