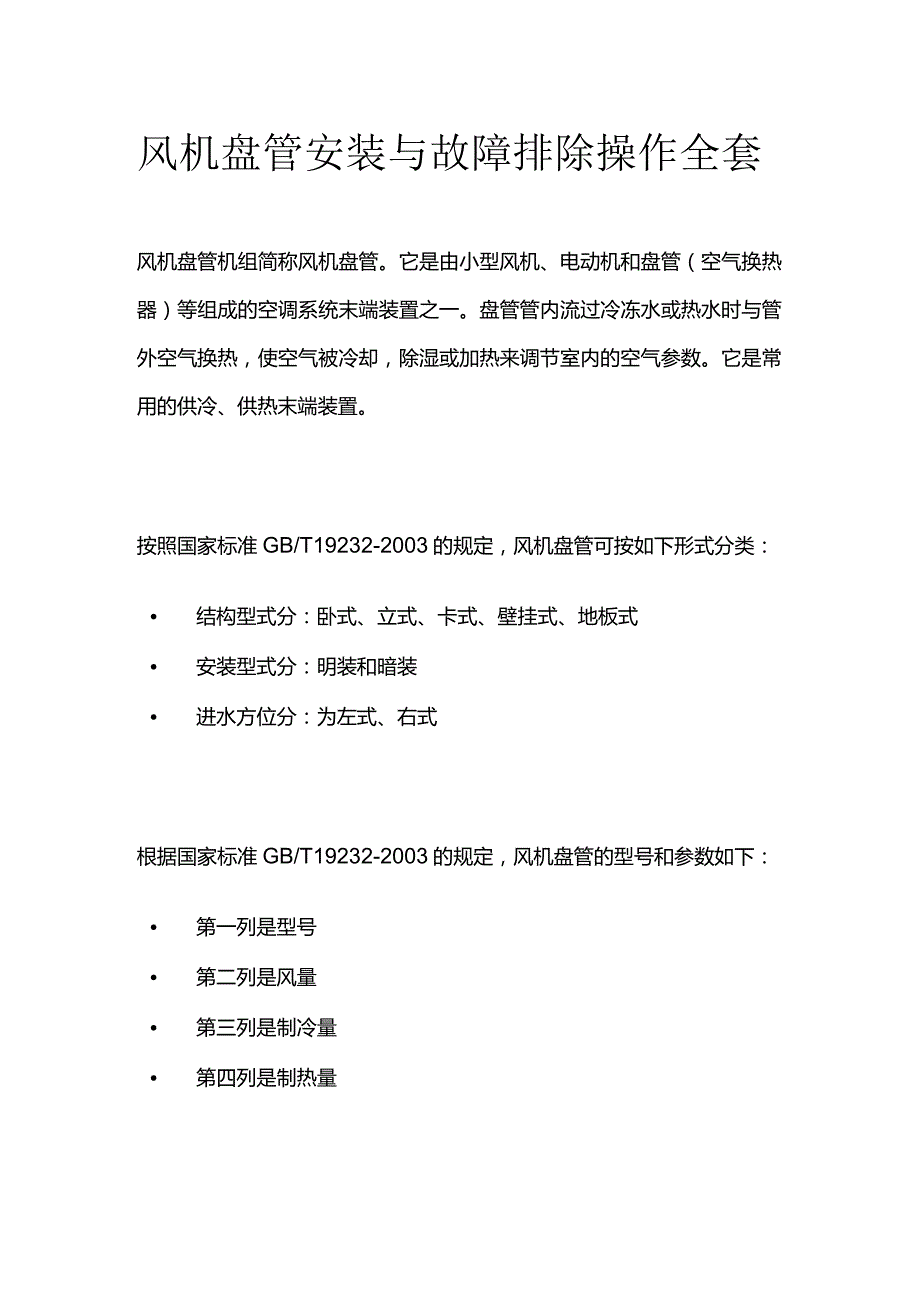

1、风机盘管安装与故障排除操作全套风机盘管机组简称风机盘管。它是由小型风机、电动机和盘管（空气换热器）等组成的空调系统末端装置之一。盘管管内流过冷冻水或热水时与管外空气换热，使空气被冷却，除湿或加热来调节室内的空气参数。它是常用的供冷、供热末端装置。按照国家标准GB/T19232-2003的规定，风机盘管可按如下形式分类： 结构型式分：卧式、立式、卡式、壁挂式、地板式 安装型式分：明装和暗装 进水方位分：为左式、右式根据国家标准GB/T19232-2003的规定，风机盘管的型号和参数如下： 第一列是型号 第二列是风量 第三列是制冷量 第四列是制热量安装的一般技术要求：风机盘管安装前应检查应进行机组

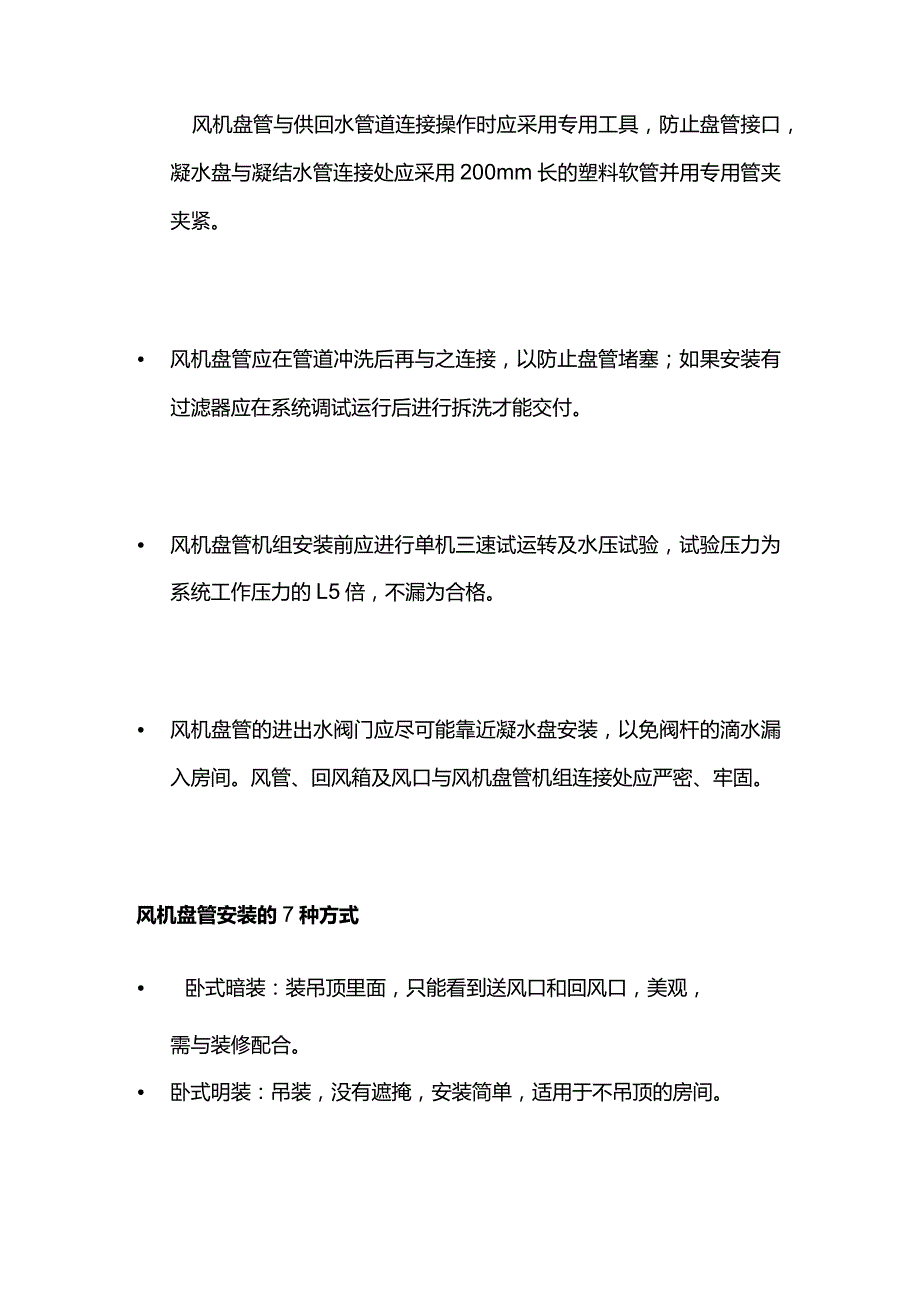

2、的外观检查、三速运转和水压试验。管道与风机盘管连接时宜采用软管连接。风机盘管的供回水阀门、过滤器应靠近盘管安装，且全部在凝水盘的上方。风机盘管吊装时，吊装应牢固、位置正确，并有0.003的坡度坡向凝水盘的出口，吊杆与盘管相连处应用双螺母紧固。暗装的盘管吊顶应留有活动检查门，便于机组和维修。风机盘管与供回水管道连接操作时应采用专用工具，防止盘管接口，凝水盘与凝结水管连接处应采用200mm长的塑料软管并用专用管夹夹紧。 风机盘管应在管道冲洗后再与之连接，以防止盘管堵塞；如果安装有过滤器应在系统调试运行后进行拆洗才能交付。 风机盘管机组安装前应进行单机三速试运转及水压试验，试验压力为系统工作压力的L
3、5倍，不漏为合格。 风机盘管的进出水阀门应尽可能靠近凝水盘安装，以免阀杆的滴水漏入房间。风管、回风箱及风口与风机盘管机组连接处应严密、牢固。风机盘管安装的7种方式 卧式暗装：装吊顶里面，只能看到送风口和回风口，美观，需与装修配合。 卧式明装：吊装，没有遮掩，安装简单，适用于不吊顶的房间。 立式暗装：和装修配合装在里面看不出。 立式明装：装地下一般是方形的。 立柱式：和家用柜机的室内机差不多。 壁挂式：和家用分体机的室内机差不多。卡式：方形吊顶的，一般和多联机的卡式机外观差不多。常见故障分类及处理方法一、空调不制冷故障处理L打开盘管风机排气阀门，检查系统循环水温是否正常。2、检查二通阀是否正常开
4、启，如果未正常开启，检查二通阀供电是否正常；如果电磁阀故障进行更换。3、检查管道Y型过滤器过滤网是否堵塞。4、检查进出口温差是否正常，检查门窗是否关闭；检查进风口滤网是否有灰尘，风机转速是否正常。二、空调漏水故障处理L检查漏水点，看是漏水还是本身产生的冷凝水。2、排水不畅：(1)检查拖水盘是否堵塞；(2)检查排水管道是否堵塞；(3)检查排水管道坡度是否合理。3、检查保温层是否破裂。4、检查排气阀门是否关闭和漏水。三、空调风口没风故障处理L检查三速开关是否损坏；用电笔测量温控开关输入端及输出断是否有电，如果判断是温控开关损坏进行更换或者维修。2、检查电机运转速度是否正常。(1)停机后感觉下风机表面温度是否正常；(2)停机后手动转动风机是否灵活，如有阻力更换轴承；(3)测量电机线圈是否正常，如不正常更换电机。四、空调有噪音故障表现及处理方法L轴承损坏产生的噪音：进行更换轴承。2、运行时与吊顶产生的噪音：调整盘管风机吊杆螺母高度，或处理风口与吊顶龙骨的摩擦。3、管道中有空气产生的噪音：在盘管风机排气阀、楼层排气阀、末端排气阀将管道中的空气排尽。五.空调有异味的处理方法L检查、清洗进风口过滤网。2、检查盘管翅片是否有灰尘，如果有灰尘进行清洗。3、检查风管内是否有异物、灰尘、积水等，进行清洁干净去除异味。
