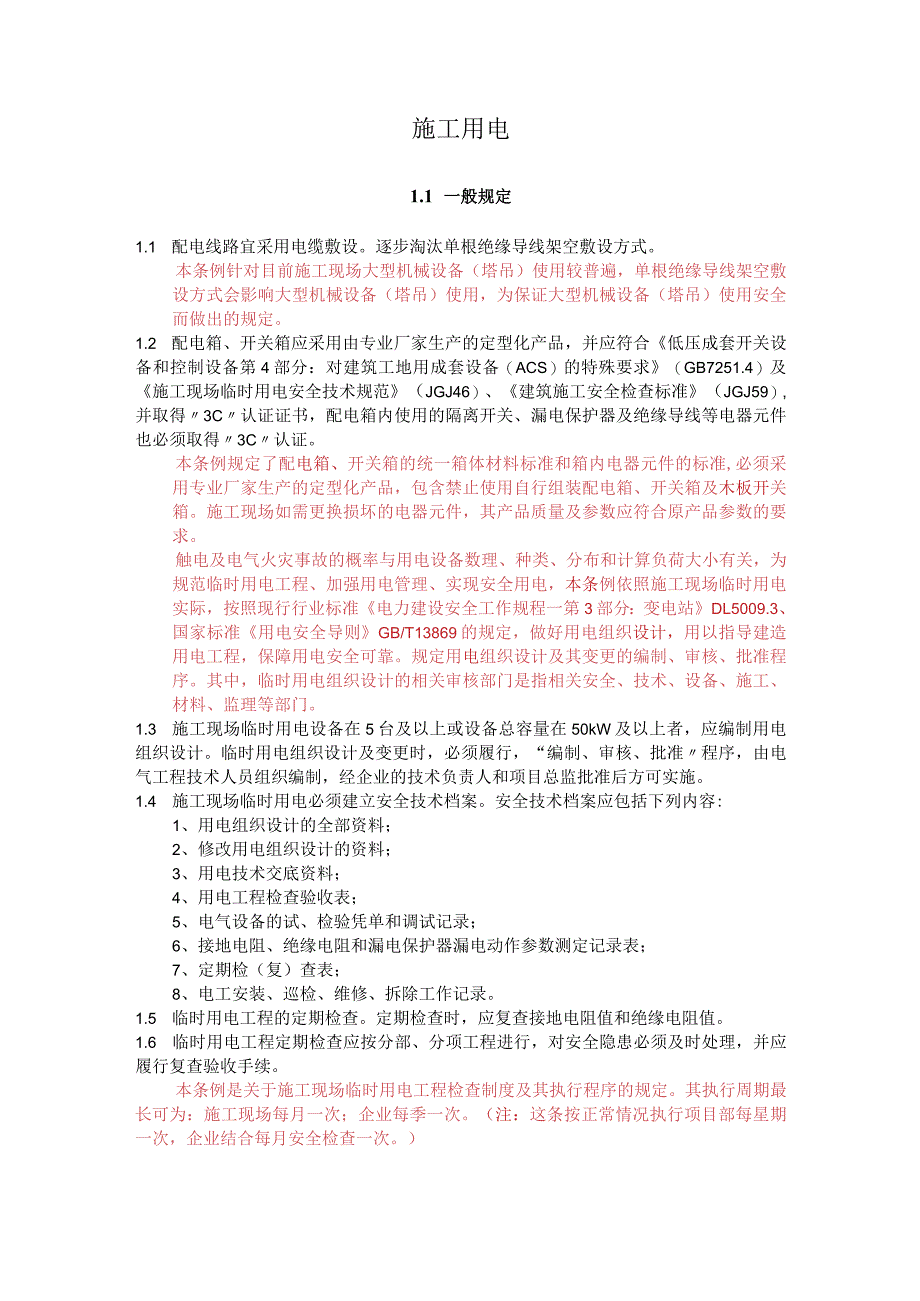

1、施工用电1.1 一般规定1.1 配电线路宜采用电缆敷设。逐步淘汰单根绝缘导线架空敷设方式。本条例针对目前施工现场大型机械设备（塔吊）使用较普遍，单根绝缘导线架空敷设方式会影响大型机械设备（塔吊）使用，为保证大型机械设备（塔吊）使用安全而做出的规定。1.2 配电箱、开关箱应采用由专业厂家生产的定型化产品，并应符合低压成套开关设备和控制设备第4部分：对建筑工地用成套设备（ACS）的特殊要求（GB7251.4）及施工现场临时用电安全技术规范（JGJ46）、建筑施工安全检查标准（JGJ59）,并取得3C认证证书，配电箱内使用的隔离开关、漏电保护器及绝缘导线等电器元件也必须取得3C认证。本条例规定了配电
2、箱、开关箱的统一箱体材料标准和箱内电器元件的标准,必须采用专业厂家生产的定型化产品，包含禁止使用自行组装配电箱、开关箱及木板开关箱。施工现场如需更换损坏的电器元件，其产品质量及参数应符合原产品参数的要求。触电及电气火灾事故的概率与用电设备数理、种类、分布和计算负荷大小有关，为规范临时用电工程、加强用电管理、实现安全用电，本条例依照施工现场临时用电实际，按照现行行业标准电力建设安全工作规程一第3部分：变电站DL5009.3、国家标准用电安全导则GB/T13869的规定，做好用电组织设计，用以指导建造用电工程，保障用电安全可靠。规定用电组织设计及其变更的编制、审核、批准程序。其中，临时用电组织设计
3、的相关审核部门是指相关安全、技术、设备、施工、材料、监理等部门。1.3 施工现场临时用电设备在5台及以上或设备总容量在50kW及以上者，应编制用电组织设计。临时用电组织设计及变更时，必须履行，“编制、审核、批准程序，由电气工程技术人员组织编制，经企业的技术负责人和项目总监批准后方可实施。1.4 施工现场临时用电必须建立安全技术档案。安全技术档案应包括下列内容:1、用电组织设计的全部资料；2、修改用电组织设计的资料；3、用电技术交底资料；4、用电工程检查验收表；5、电气设备的试、检验凭单和调试记录；6、接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录表；7、定期检（复）查表；8、电工安装、巡检

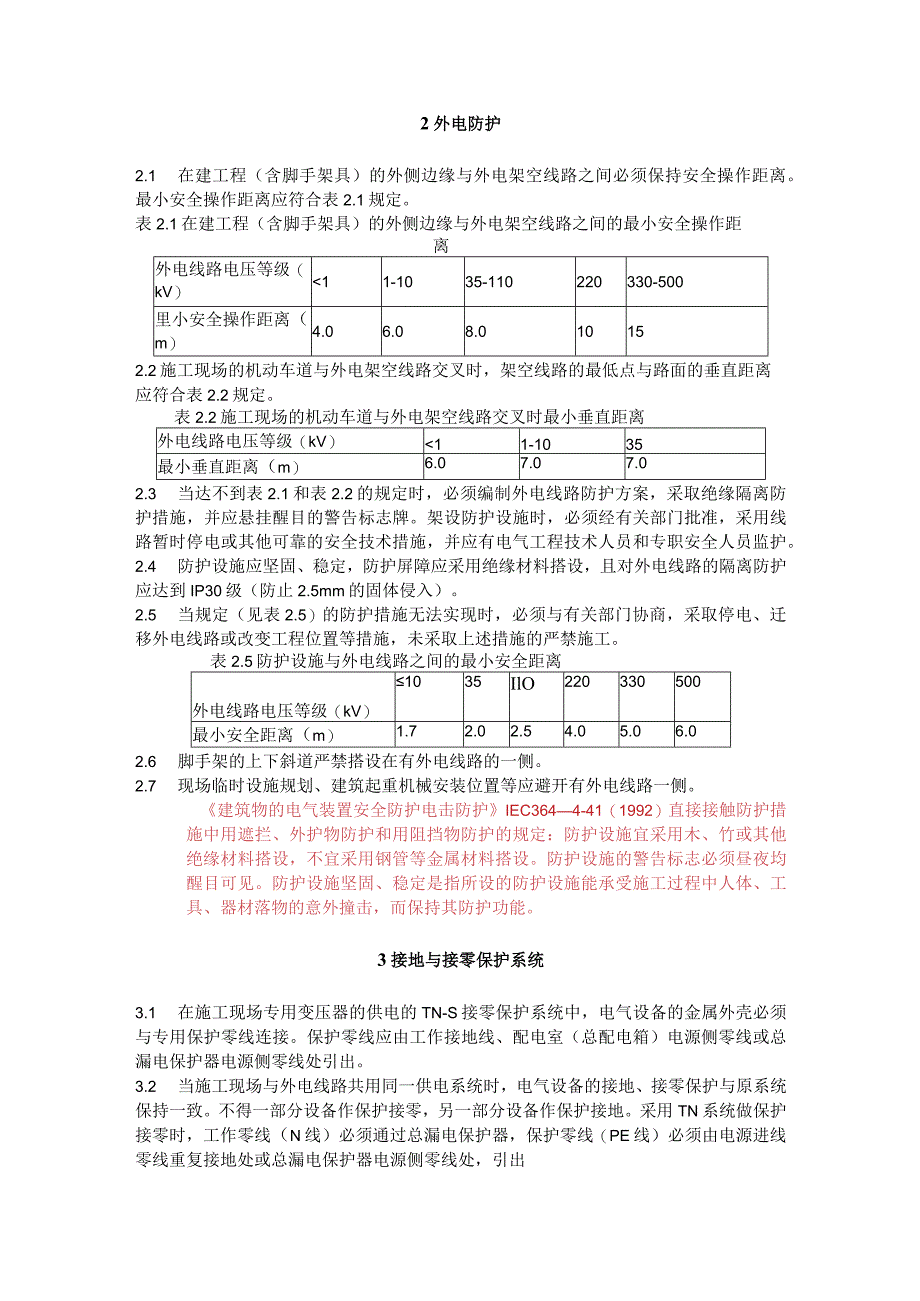

4、、维修、拆除工作记录。1.5 临时用电工程的定期检查。定期检查时，应复查接地电阻值和绝缘电阻值。1.6 临时用电工程定期检查应按分部、分项工程进行，对安全隐患必须及时处理，并应履行复查验收手续。本条例是关于施工现场临时用电工程检查制度及其执行程序的规定。其执行周期最长可为：施工现场每月一次；企业每季一次。（注：这条按正常情况执行项目部每星期一次，企业结合每月安全检查一次。）2外电防护2.1 在建工程（含脚手架具）的外侧边缘与外电架空线路之间必须保持安全操作距离。最小安全操作距离应符合表2.1规定。表2.1在建工程（含脚手架具）的外侧边缘与外电架空线路之间的最小安全操作距离外电线路电压等级（kV
5、）11-1035-110220330-500里小安全操作距离（m）4.06.08.010152.2施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的垂直距离应符合表2.2规定。表2.2施工现场的机动车道与外电架空线路交叉时最小垂直距离外电线路电压等级（kV）11-1035最小垂直距离（m）6.07.07.02.3 当达不到表2.1和表2.2的规定时，必须编制外电线路防护方案，采取绝缘隔离防护措施，并应悬挂醒目的警告标志牌。架设防护设施时，必须经有关部门批准，采用线路暂时停电或其他可靠的安全技术措施，并应有电气工程技术人员和专职安全人员监护。2.4 防护设施应坚固、稳定，防护屏障应
6、采用绝缘材料搭设，且对外电线路的隔离防护应达到IP30级（防止2.5mm的固体侵入）。2.5 当规定（见表2.5）的防护措施无法实现时，必须与有关部门协商，采取停电、迁移外电线路或改变工程位置等措施，未采取上述措施的严禁施工。表2.5防护设施与外电线路之间的最小安全距离外电线路电压等级（kV）1035IlO220330500最小安全距离（m）1.72.02.54.05.06.02.6 脚手架的上下斜道严禁搭设在有外电线路的一侧。2.7 现场临时设施规划、建筑起重机械安装位置等应避开有外电线路一侧。建筑物的电气装置安全防护电击防护IEC3644-41（1992）直接接触防护措施中用遮拦、外护物防

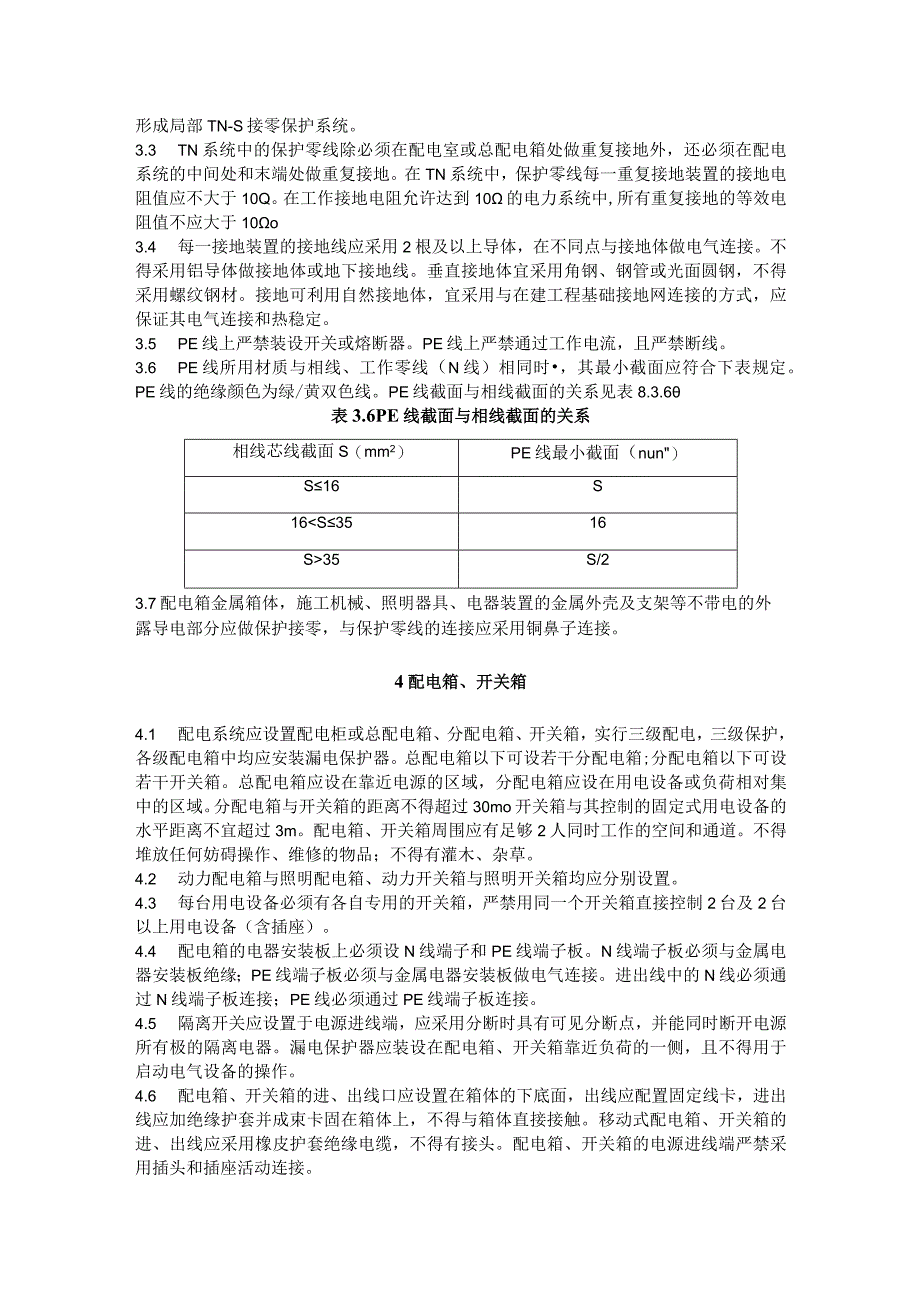

7、护和用阻挡物防护的规定：防护设施宜采用木、竹或其他绝缘材料搭设，不宜采用钢管等金属材料搭设。防护设施的警告标志必须昼夜均醒目可见。防护设施坚固、稳定是指所设的防护设施能承受施工过程中人体、工具、器材落物的意外撞击，而保持其防护功能。3接地与接零保护系统3.1 在施工现场专用变压器的供电的TN-S接零保护系统中，电气设备的金属外壳必须与专用保护零线连接。保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出。3.2 当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护与原系统保持一致。不得一部分设备作保护接零，另一部分设备作保护接地。采用TN系统做保护接零
8、时，工作零线（N线）必须通过总漏电保护器，保护零线（PE线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN-S接零保护系统。3.3 TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。在TN系统中，保护零线每一重复接地装置的接地电阻值应不大于10Q。在工作接地电阻允许达到10的电力系统中,所有重复接地的等效电阻值不应大于10o3.4 每一接地装置的接地线应采用2根及以上导体，在不同点与接地体做电气连接。不得采用铝导体做接地体或地下接地线。垂直接地体宜采用角钢、钢管或光面圆钢，不得采用螺纹钢材。接地可利用自然接地体，宜
9、采用与在建工程基础接地网连接的方式，应保证其电气连接和热稳定。3.5 PE线上严禁装设开关或熔断器。PE线上严禁通过工作电流，且严禁断线。3.6 PE线所用材质与相线、工作零线（N线）相同时，其最小截面应符合下表规定。PE线的绝缘颜色为绿/黄双色线。PE线截面与相线截面的关系见表8.3.6表3.6PE线截面与相线截面的关系相线芯线截面S（mm2）PE线最小截面（nun）S16S1635S/23.7配电箱金属箱体，施工机械、照明器具、电器装置的金属外壳及支架等不带电的外露导电部分应做保护接零，与保护零线的连接应采用铜鼻子连接。4配电箱、开关箱4.1 配电系统应设置配电柜或总配电箱、分配电箱、开关
10、箱，实行三级配电，三级保护，各级配电箱中均应安装漏电保护器。总配电箱以下可设若干分配电箱;分配电箱以下可设若干开关箱。总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域。分配电箱与开关箱的距离不得超过30mo开关箱与其控制的固定式用电设备的水平距离不宜超过3m。配电箱、开关箱周围应有足够2人同时工作的空间和通道。不得堆放任何妨碍操作、维修的物品；不得有灌木、杂草。4.2 动力配电箱与照明配电箱、动力开关箱与照明开关箱均应分别设置。4.3 每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上用电设备（含插座）。4.4 配电箱的电器安装板上必须设N线端
11、子和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。4.5 隔离开关应设置于电源进线端，应采用分断时具有可见分断点，并能同时断开电源所有极的隔离电器。漏电保护器应装设在配电箱、开关箱靠近负荷的一侧，且不得用于启动电气设备的操作。4.6 配电箱、开关箱的进、出线口应设置在箱体的下底面，出线应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头。配电箱、开关箱的电源进线端严禁采用插头和插座活动连接。4
12、.7 配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.41.6m。移动式配电箱、开关箱应装设在坚固的支架上。其中心点与地面的垂直距离宜为0.81.6m。4.8 配电箱、开关箱应编号，表明其名称、用途、维修电工姓名，箱内应有配电系统图，标明电器元件参数及分路名称。4.9 配电箱、开关箱应进行定期检查、维修。检查、维修人员必须是建筑电工，持证上岗。检查、维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具，并应做检查、维修工作记录。4.10 配电箱、开关箱内的电器配置和接线严禁随意改动。熔断器的熔体更换时,严禁采用不符合原规格的熔体代替。漏电保护器每天使用前
13、应启动漏电试验按钮试跳一次，试跳不正常时严禁继续使用。5现场照明5.1 照明配电箱内应设置隔离开关、熔断器和漏电保护器。熔断器的熔断电流不得大于15A。漏电保护器的漏电动作电流应小于30mA,动作时间小于0.1S。5.2 施工现场照明器具金属外壳需要保护接零必须使用三芯橡皮护套电缆。严禁使用双芯对绞花线、护套线和单根绝缘铜芯线。导线不得随地拖拉或缠绑在脚手架等设施构架上。5.3 照明灯具的金属外壳和金属支架必须作保护接零。5.4 室内220V灯具距地面不得低于2.5m,室外220V灯具距地面不得低于3m,配线必须采用绝缘导线或电缆线，并应做保护接零，不得采用双芯对绞花线。5.5 下列特殊场所应
14、使用安全特低电压照明器：1、隧道、人防工程、高温、有导电灰尘、比较潮湿或室内线路和灯具离地面高度低于2.4m等场所的照明，电源电压不应大于36V。2、潮湿和易触及带电体场所的照明，电源电压不得大于24V。3、特别潮湿的场所、导电良好的地面、锅炉或金属容器内的照明，电源电压不得大于12Vo5.6 在一个工作场所内，不得只装设局部照明。6配电线路6.1 电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。需要三相五线制配电的电缆线路必须采用五芯电缆。五芯电缆必须包含淡蓝、绿/黄二种颜色绝缘芯线。淡蓝色芯线必须用作N线；绿/黄双色芯线必须用作PE线，严禁混用。6.2 电缆线路应采用埋地或架空敷设
15、，严禁沿地面明设，并应避免机械损伤和介质腐蚀。埋地电缆路径应设方位标志。6.3 埋地敷设宜选用铠装电缆；当选用无铠装电缆时，应能防水、防腐。架空敷设宜选用无铠装电缆。电缆直接埋地敷设的深度不应小于0.7m,并应在电缆紧邻上、下、左、右侧均匀敷设不小于50mm厚的细砂，然后覆盖砖或混凝土板等硬质保护层。埋地电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤，并应远离易燃、易爆、易腐蚀场所。架空电缆应沿电杆、支架或墙壁敷设，并采用绝缘子固定，绑扎线必须采用绝缘线，固定点间距应保证电缆能承受自重所带来的荷载，敷设高度应符合架空线路敷设高度的要求，但沿墙壁敷设时应最大弧垂距地不得小2.0m。架空电缆严禁沿脚手架、树木或其他设施敷设。6.4 埋地电缆在穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场所及引出地面从2.0m高到地下0.2m处，必须加设防护套管，防护套管内径不应小于电缆外径的1.5倍。6.5 在建工程内的电缆线路必须采用电缆埋地引入，严禁穿越脚手架引入。电缆垂直敷设应充分利用在建工程的竖井、垂直孔洞等，并宜靠近用电负荷中心，固定点每楼层不得少于一处。电缆水平敷设宜沿墙或门口固定，最大弧垂距地不得小于2.0m。6.6 室内配线应根据配线类
