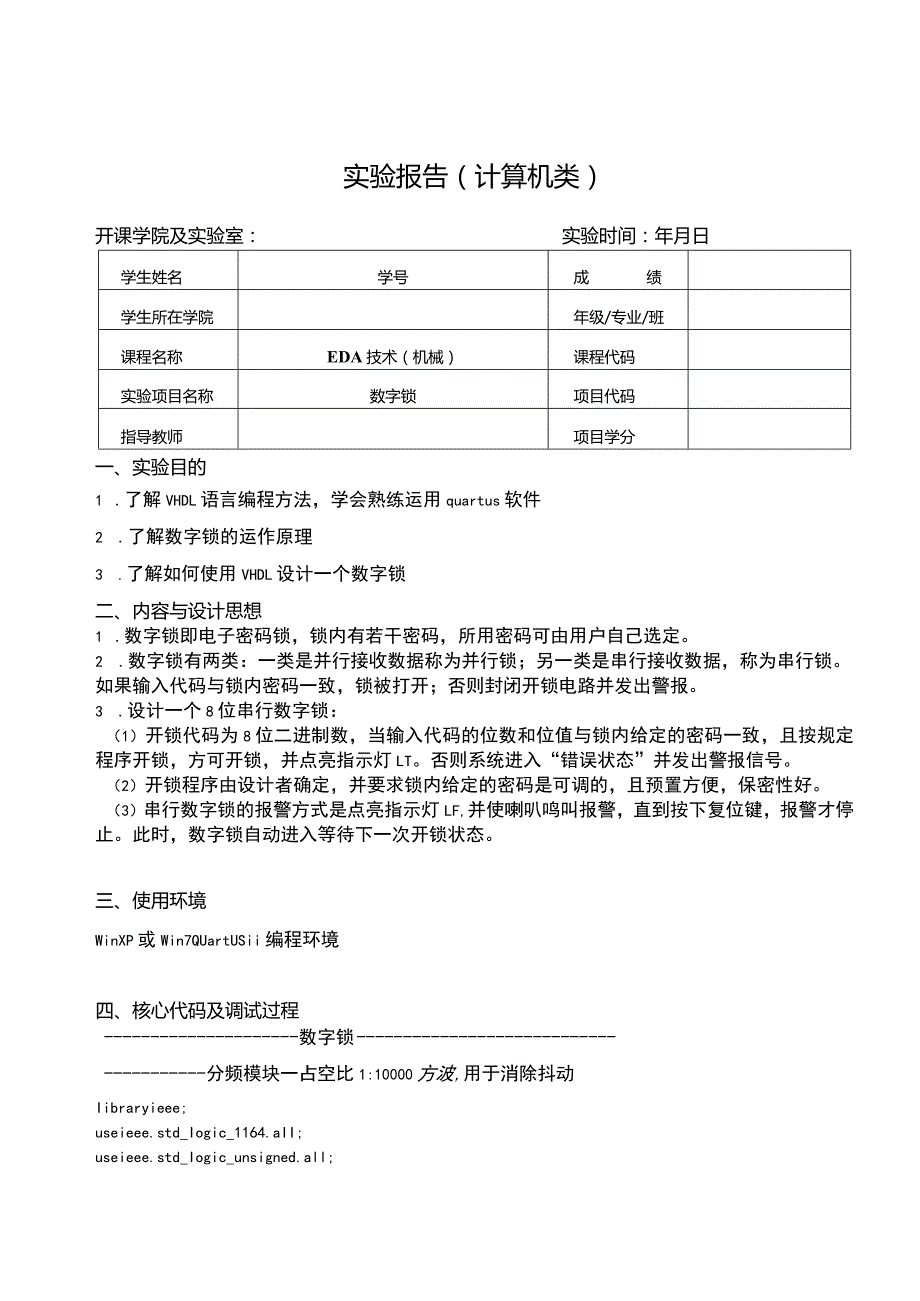

1、实验报告（计算机类）开课学院及实验室：实验时间：年月日学生姓名学号成绩学生所在学院年级/专业/班课程名称EDA技术（机械）课程代码实验项目名称数字锁项目代码指导教师项目学分一、实验目的1 .了解VHDL语言编程方法，学会熟练运用quartus软件2 .了解数字锁的运作原理3 .了解如何使用VHDL设计一个数字锁二、内容与设计思想1 .数字锁即电子密码锁，锁内有若干密码，所用密码可由用户自己选定。2 .数字锁有两类：一类是并行接收数据称为并行锁；另一类是串行接收数据，称为串行锁。如果输入代码与锁内密码一致，锁被打开；否则封闭开锁电路并发出警报。3 .设计一个8位串行数字锁：（1）开锁代码为8位二
2、进制数，当输入代码的位数和位值与锁内给定的密码一致，且按规定程序开锁，方可开锁，并点亮指示灯LT。否则系统进入“错误状态”并发出警报信号。（2）开锁程序由设计者确定，并要求锁内给定的密码是可调的，且预置方便，保密性好。（3）串行数字锁的报警方式是点亮指示灯LF,并使喇叭鸣叫报警，直到按下复位键，报警才停止。此时，数字锁自动进入等待下一次开锁状态。三、使用环境WinXP或Win7QUartUSii编程环境四、核心代码及调试过程数字锁分频模块一占空比1:10000方波,用于消除抖动Iibraryieee;useieee.std_Iogic_1164.aII;useieee.std_Iogic_un

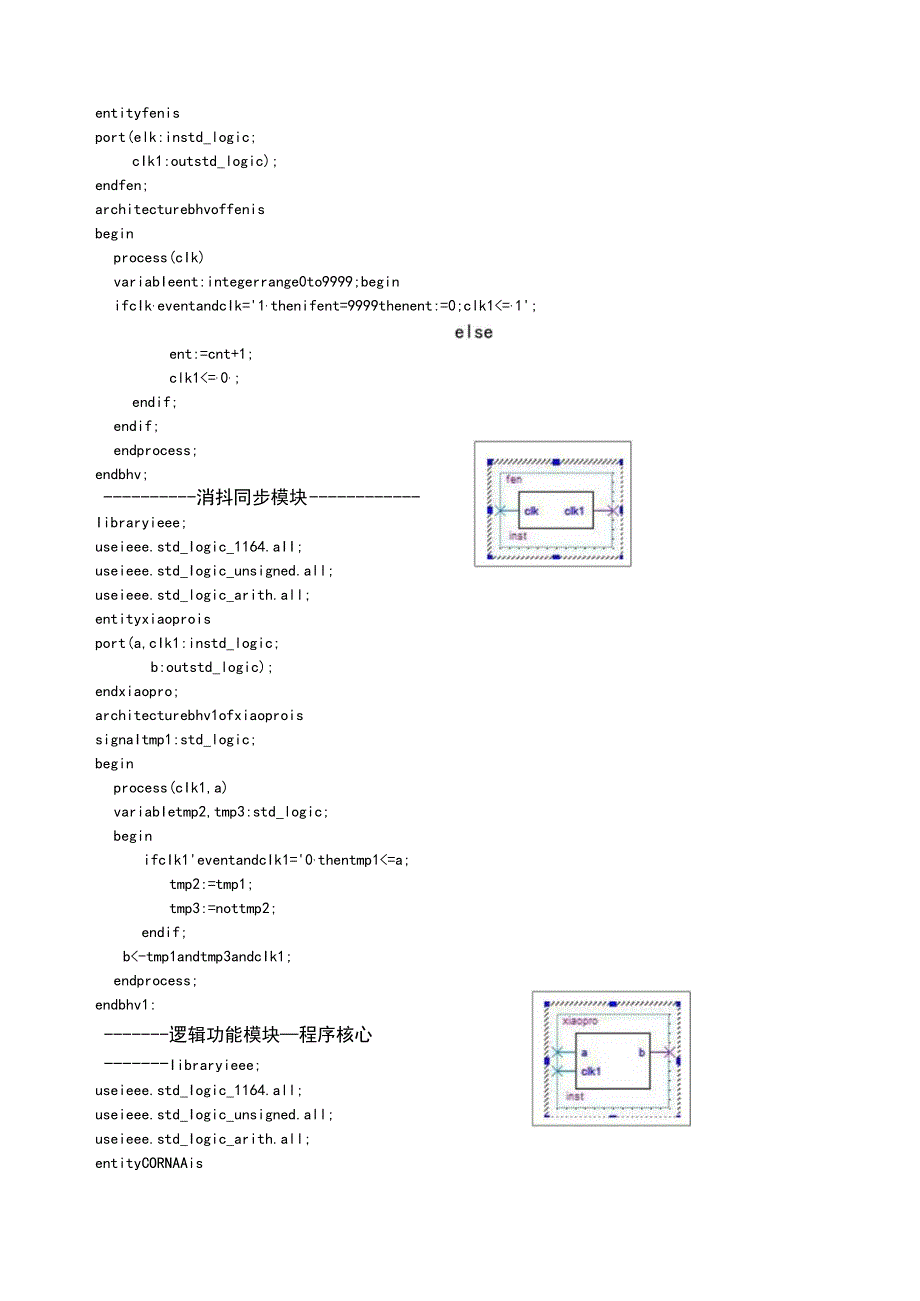

3、signed.all;useieee.std_Iogic_arith.aII;entityfenisport(elk:instd_logic;cIk1:outstd_logic);endfen;architecturebhvoffenisbeginprocess(cIk)variabIeent:integerrange0to9999;beginifcIk,eventandcIk=1,thenifent=9999thenent:=0;clk1=,1;ent:=cnt+1;clk1=,0,;endif;endif;endprocess;endbhv;消抖同步模块Iibraryieee;useiee
4、e.std_Iogic_1164.aII;useieee.std_Iogic_unsigned.all;useieee.std_logic_arith.all;entityxiaoproisport(a,cIk1:instd_logic;b:outstd_logic);endxiaopro;architecturebhv1ofxiaoproissignaItmp1:std_logic;beginprocess(cIk1,a)variabIetmp2,tmp3:std_logic;beginifcIk1eventandcIk1=0,thentmp1=a;tmp2:=tmp1;tmp3:=nott
5、mp2;endif;b-tmp1andtmp3andcIk1;endprocess;endbhv1:逻辑功能模块程序核心Iibraryieee;useieee.std_Iogic_1164.all;useieee.std_Iogic_unsigned.all;useieee.std_Iogic_arith.all;entityCORNAAisport(elk,clrk,k1,load:instd_logic;Clr用于清除报警信号和关锁，k1,k代表1和。的按键开关，load为设置密码的开关11:inoutstd_logic;Iamp:outstd_Iogic_vector(7downto0)
6、;1amp接发光二极管，用于显示已经输入密码的个数If,alm:outstd_logic);endCORNAA;architecturebhv2ofCORNAAissignaIshift,Iock:std_Iogic_vector(7downto0);signaIIam:std_Iogic_vector(7downto0);signaIIa:std_logic;beginprocess(cIk,cIr)beginifclr=0thenla=,0;eIsifcIk,eventandcIk=1,thenifIoad=0,thenla=,;endif;endif;endprocess;process
7、(elk,clr)variabIea:integerrange0to8;beginifcIr=0thenlam=00000000;shift=00000000;a:=0;lt=,0;lf=,01;alm=,0;eIsifclkeventandcIk=1,theniflt=,0,thenifa-8thenifk1=10,thenshift=1,&shift(7downto1);输入一位密码1显示输入了一位密码输入一位密码“0Iam=1,&Iam(7downto1);a:=a+1;eIsifk=0,thenshift=,0&shift(7downto1);lam=1&lam(7downto1);a:=a+1;endif;eIsea:=0;ifshift=lockthent=,;一密码正确eIseK=;一密码错误aIm=,11;endif;endif;eIsifIa=,1,thenifk1=0,thenlock=1&lock(7downto1);Iam=0,&lam(7downto1);eIsifk=0,thenlock=0&lock(7downto1);Iam=0,&Iam(7downto1);endif;endif;endif;endprocess;Iamp=lam;endbhv2;总体框图:五、总结六、附录（仿真结果）
