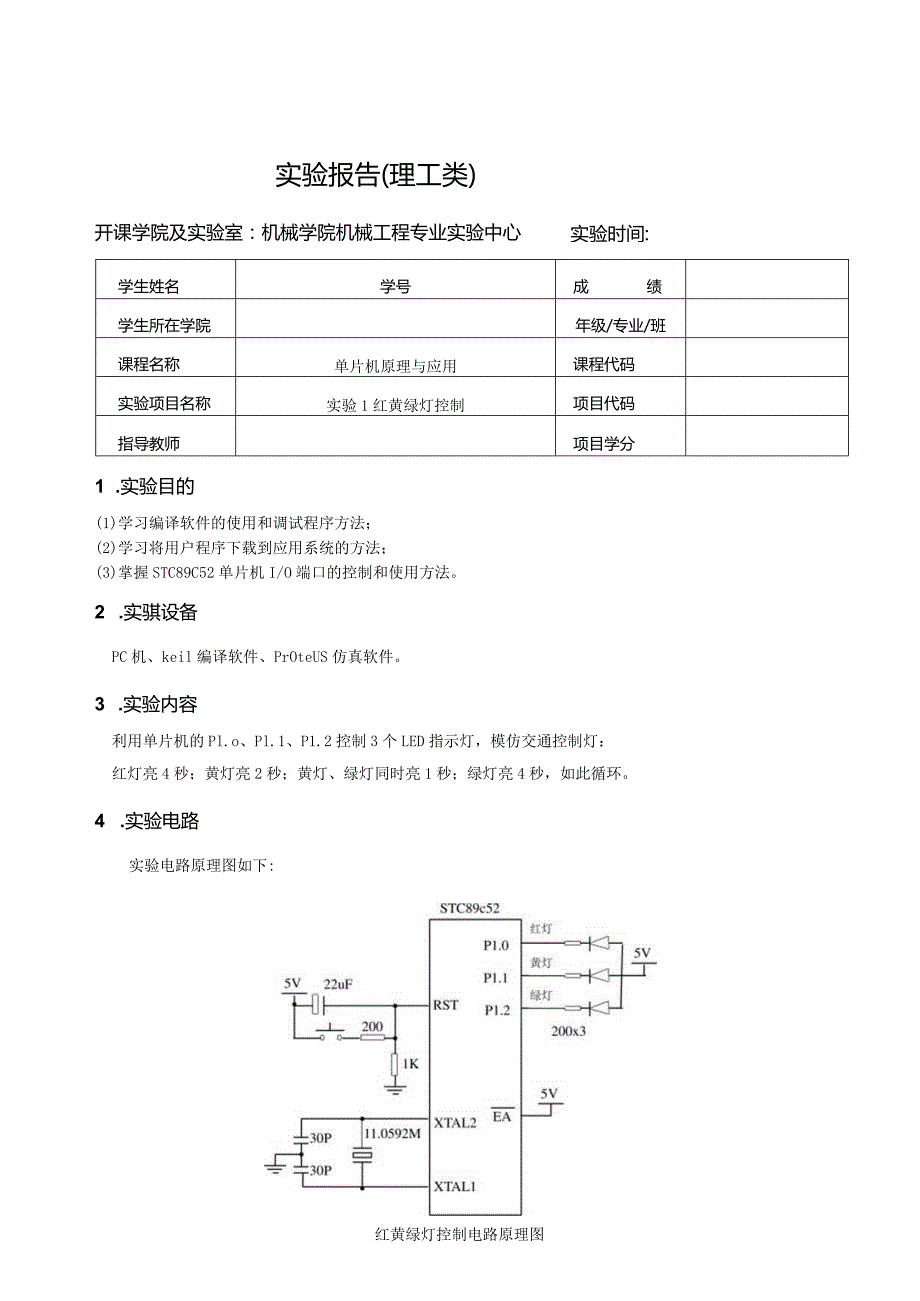

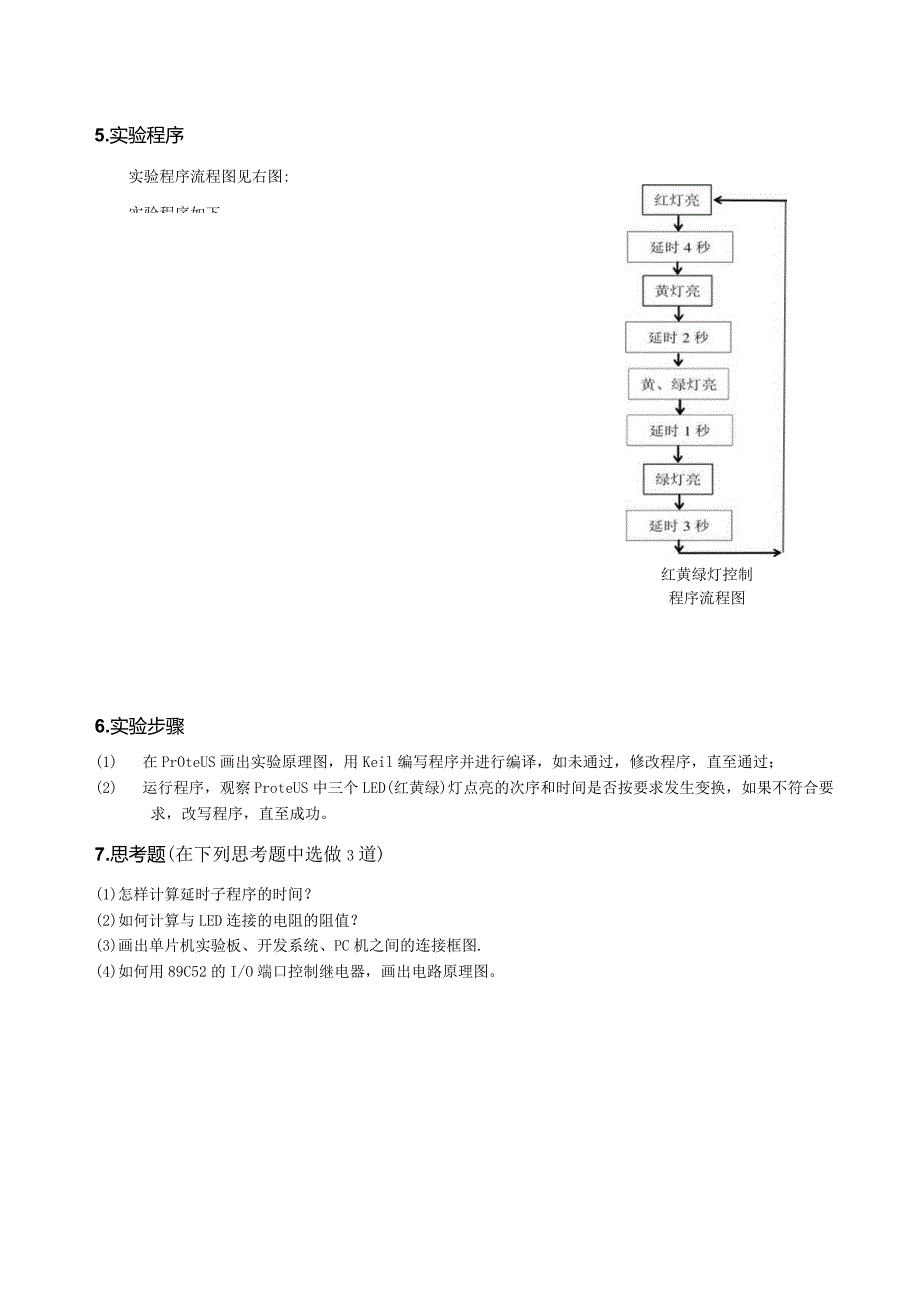

1、实验报告(理工类)实验时间:开课学院及实验室:机械学院机械工程专业实验中心学生姓名学号成绩学生所在学院年级/专业/班课程名称单片机原理与应用课程代码实验项目名称实验1红黄绿灯控制项目代码指导教师项目学分1 .实验目的(1)学习编译软件的使用和调试程序方法;(2)学习将用户程序下载到应用系统的方法;(3)掌握STC89C52单片机I/O端口的控制和使用方法。2 .实骐设备PC机、keil编译软件、PrOteUS仿真软件。3 .实验内容利用单片机的Pl.o、Pl.1、P1.2控制3个LED指示灯,模仿交通控制灯:红灯亮4秒;黄灯亮2秒;黄灯、绿灯同时亮1秒;绿灯亮4秒,如此循环。4 .实验电路实验

2、电路原理图如下:红黄绿灯控制电路原理图5.实验程序实验程序流程图见右图:实验程序如下:红黄绿灯控制程序流程图6.实验步骤(1) 在PrOteUS画出实验原理图,用Keil编写程序并进行编译,如未通过,修改程序,直至通过;(2) 运行程序,观察ProteUS中三个LED(红黄绿)灯点亮的次序和时间是否按要求发生变换,如果不符合要求,改写程序,直至成功。7.思考题(在下列思考题中选做3道)(1)怎样计算延时子程序的时间?(2)如何计算与LED连接的电阻的阻值?(3)画出单片机实验板、开发系统、PC机之间的连接框图.(4)如何用89C52的I/O端口控制继电器,画出电路原理图。(5)根据实验板电路原

3、理图,编写一个8个LED循环闪烁的流水灯。西华大学实验报告(理工类)开课学院及实验室:机械学院机械工程专业实验中心实验时间:2010年10月21日学生姓名学号成绩学生所在学院机械工程与自动化学院年级/专业/班课程名称单片机原理与应用课程代码6003379实验项目名称实验2键操作、LED数码管显示实验项目代码指导教师项目学分1 .实验目的掌握独立键盘、LED数码管的电路连接和编程方法。2 .实验设备单片机实验板、PC机、KeiI编译软件、STC-ISP.EXE程序下载软件。3 .实验内容(1)编写程序,按KEYI只有红灯亮;按KEY2只有黄灯亮;按KEY3只有绿灯亮。(2)开始右LED数码管显示

4、0,每按KEYl一次,数码管显示加1,至9后,再循环从0显示到9。4 .实验电路实验电路原理图如下:5 .实验程序实验流程图及实验程序如下:6 .实验步骤(1) 根据实验原理图编写程序,用“Keil”编译软件进行编译,如未通过修改程序,直至通过;(2) 在PrOteUS中绘出电路图,将keil软件所编译的“HEX”码下载到实验板的STC89c52芯片中;(3) 运行程序,按实验板右下侧的KEY1、KEY2、KEY3,观察LED中的红黄绿灯是否按要求点亮;如果不符合要求,改写程序,按步骤(1)开始重新做实验,直至成功。(4) 按同样的方法调试编写实验内容2的程序,直到调试成功。7.思考题(1)LED数码管的段码与那些因素有关,写出本实验电路板中LED数码管A、b、C、d、e、F、P的段码。

展开阅读全文
