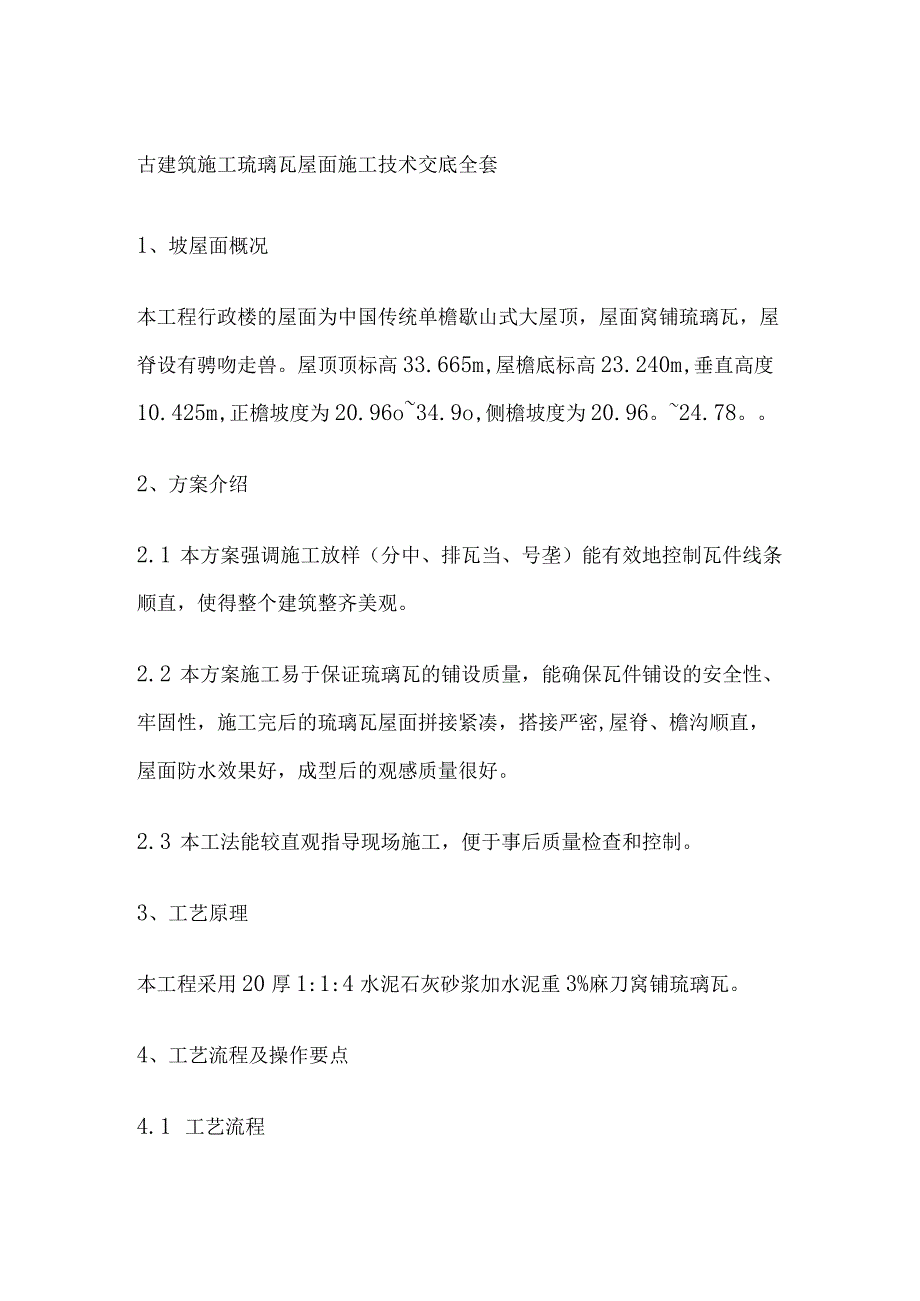

1、古建筑施工琉璃瓦屋面施工技术交底全套1、坡屋面概况本工程行政楼的屋面为中国传统单檐歇山式大屋顶，屋面窝铺琉璃瓦，屋脊设有骋吻走兽。屋顶顶标高33.665m,屋檐底标高23.240m,垂直高度10.425m,正檐坡度为20.96o34.9o,侧檐坡度为20.96。24.78。2、方案介绍2.1 本方案强调施工放样（分中、排瓦当、号垄）能有效地控制瓦件线条顺直，使得整个建筑整齐美观。2.2 本方案施工易于保证琉璃瓦的铺设质量，能确保瓦件铺设的安全性、牢固性，施工完后的琉璃瓦屋面拼接紧凑，搭接严密,屋脊、檐沟顺直，屋面防水效果好，成型后的观感质量很好。2.3 本工法能较直观指导现场施工，便于事后质量

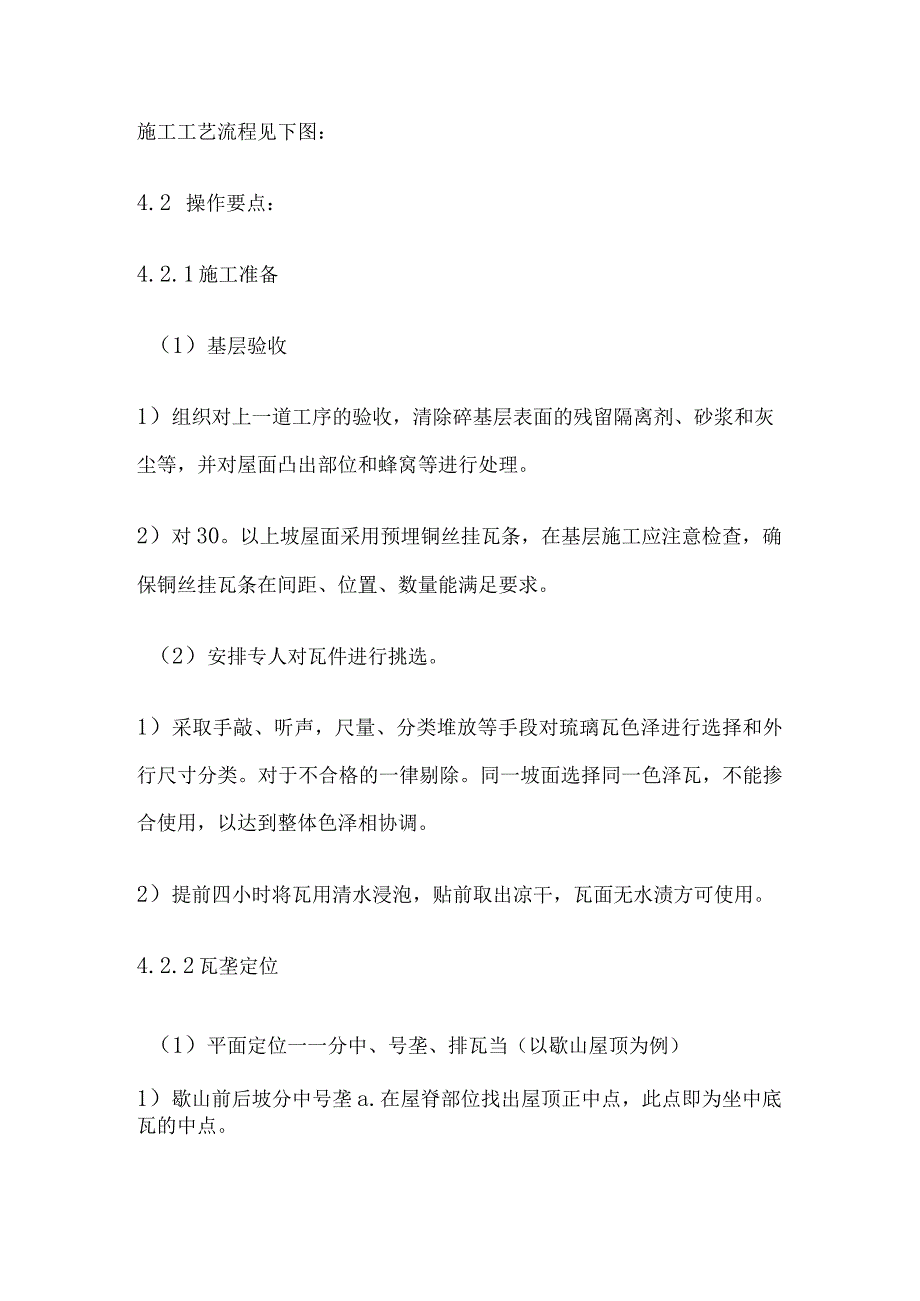

2、检查和控制。3、工艺原理本工程采用20厚1:1:4水泥石灰砂浆加水泥重3%麻刀窝铺琉璃瓦。4、工艺流程及操作要点4.1 工艺流程施工工艺流程见下图：4.2 操作要点：4.2.1 施工准备（1）基层验收1）组织对上一道工序的验收，清除碎基层表面的残留隔离剂、砂浆和灰尘等，并对屋面凸出部位和蜂窝等进行处理。2）对30。以上坡屋面采用预埋铜丝挂瓦条，在基层施工应注意检查，确保铜丝挂瓦条在间距、位置、数量能满足要求。（2）安排专人对瓦件进行挑选。1）采取手敲、听声，尺量、分类堆放等手段对琉璃瓦色泽进行选择和外行尺寸分类。对于不合格的一律剔除。同一坡面选择同一色泽瓦，不能掺合使用，以达到整体色泽相协调。

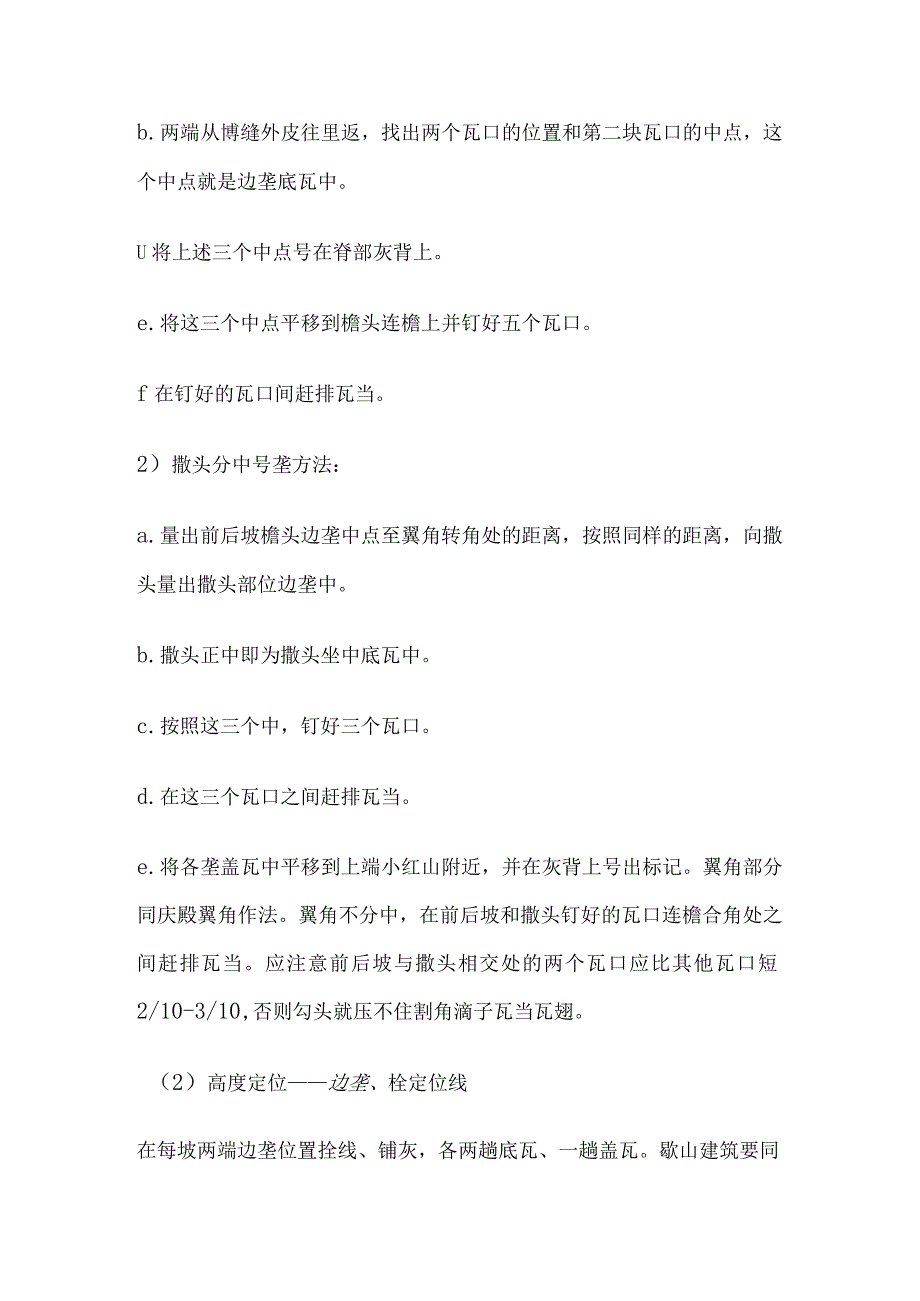

3、2）提前四小时将瓦用清水浸泡，贴前取出凉干，瓦面无水渍方可使用。4.2.2 瓦垄定位（1）平面定位一一分中、号垄、排瓦当（以歇山屋顶为例）1）歇山前后坡分中号垄a.在屋脊部位找出屋顶正中点，此点即为坐中底瓦的中点。b.两端从博缝外皮往里返，找出两个瓦口的位置和第二块瓦口的中点，这个中点就是边垄底瓦中。U将上述三个中点号在脊部灰背上。e.将这三个中点平移到檐头连檐上并钉好五个瓦口。f在钉好的瓦口间赶排瓦当。2）撒头分中号垄方法：a.量出前后坡檐头边垄中点至翼角转角处的距离，按照同样的距离，向撒头量出撒头部位边垄中。b.撒头正中即为撒头坐中底瓦中。c.按照这三个中，钉好三个瓦口。d.在这三个瓦口之
4、间赶排瓦当。e.将各垄盖瓦中平移到上端小红山附近，并在灰背上号出标记。翼角部分同庆殿翼角作法。翼角不分中，在前后坡和撒头钉好的瓦口连檐合角处之间赶排瓦当。应注意前后坡与撒头相交处的两个瓦口应比其他瓦口短2/10-3/10,否则勾头就压不住割角滴子瓦当瓦翅。（2）高度定位边垄、栓定位线在每坡两端边垄位置拴线、铺灰，各两趟底瓦、一趟盖瓦。歇山建筑要同时好排山勾滴。披水排山做法的，要下好披水檐，做好梢垄。两端的边垄应平行，囊（瓦垄的曲线）要一致，边垄囊要随屋顶囊。在实际操作中，完边垄后应调垂脊，调完垂脊后再瓦。以两端边垄盖瓦垄熊背为标准，在正脊、中腰和檐头位置拴三道横线，作为整个屋顶瓦垄的高度标准。
5、脊上的叫齐头线，中腰的叫楞线或腰线，檐头的叫檐口线。脊上与檐头的两条线又可统称为上下齐头线，如果坡长屋大，可以拴三道楞线。如下图：4.2.3 檐头勾滴瓦勾滴即勾头瓦和滴水瓦（滴子）。檐头勾头和滴水瓦要拴两道线，一道线拴在滴水尖的位置，滴水瓦的高低和出檐均以此为标准。第二道线即冲垄之前拴好的檐口线，勾头的高低和出檐均以此为标准。滴子瓦的出檐最多不超过本身长度的一半，一般在6IOcm之间。勾头出檐为瓦头（瓦当）的厚度，就是说，勾头要紧靠着滴子，勾头的高低以檐线为准滴子瓦岫蜒当。勾头之下,应放一块遮心瓦（可以用碎瓦片代替）。遮心瓦的作用是遮挡勾头里的盖瓦灰。然后用钉子从勾头上的圆洞上钉入灰里，钉子上
6、扣钉帽，内用麻刀灰塞严。在实际操作中，为防止钉帽损坏，往往最后扣安。为操作方便，檐头勾滴瓦可随每垄瓦进行。4.2.4 板瓦、筒瓦：（1）屋面上瓦，要做到有序有计划上瓦，前后坡必须对称上瓦，不允许单坡一次性上瓦，并应合理均匀分布，便于操作，同时在操作中进行第二次审瓦，不准次瓦上屋面使用，确保质量。（2）底瓦拴好瓦刀线后，铺灰（或泥）底瓦，如下图。如用泥（指掺灰泥）,还可在铺泥（术语称为打泥）后再泼上白灰浆,此做法为坐浆。底瓦灰（泥）的厚度一般为4cm。底瓦应窄头朝下，从下往上依次摆放。底瓦的搭接密度应能做到三搭头，即每三块瓦中，第一块与第三块能做到首尾搭头。三搭头是指大部分瓦而言，檐头和靠近脊的
7、部位则应稀檐头密脊。底瓦灰（泥）应饱满，瓦要摆正，不得偏歪。底瓦垄的高低和直顺程度都应以瓦刀线为准。每块底瓦的瓦翅，宽头的上棱都要贴底瓦垄近瓦刀线。底瓦时还应注意喝风与不合蔓的问题。不合蔓是指瓦的弧度不一致造成合缝不严，喝风是泛指合缝不严，既包括瓦的不合蔓，也包括由于摆放不当造成的合缝不严。在操作中应注意避免由于摆放不当而造成的喝风，对于明显不合蔓的瓦，应尽量选换。注：底瓦即为板瓦，盖瓦即为筒瓦。（3）背瓦翅摆好底瓦以后：要将底瓦两侧的灰（泥）顺瓦翅用瓦刀末齐，不足之处要用灰（泥）补齐，”背瓦翅一定要将灰（泥）背足、拍实。（4）扎缝”背完瓦翅后，要在底瓦垄之间的缝隙处（称作岫蜒当）用大麻刀灰塞
8、严塞实，这一过程叫做扎缝，扎缝灰应能盖住两边底瓦垄的瓦翅。（5）盖瓦按楞线到边垄盖瓦瓦翅的距离调整好吊鱼”的长短，然后以吊鱼为高低标准开线。瓦刀线两端以排好的盖瓦垄为准。盖瓦灰应比底瓦灰稍硬，盖瓦不要紧挨底瓦，它们之间的距离叫睁眼。睁眼不小于筒瓦高的1/3。盖瓦要熊头朝上,从下往上依次安放，上面的筒瓦应压住下面筒瓦的熊头，熊头上要挂素灰即抹熊头灰（又叫节子灰）。熊头灰应根据琉璃瓦的颜色掺色（黄色琉璃瓦掺红土粉，其他掺青灰）。熊头灰一定要抹足挤严。盖瓦垄的高低、直顺都要以瓦刀线为准，每块盖瓦的瓦翅都应贴近瓦刀线。如果瓦的规格不一致，应特别注意不必每块都跟线，即应大瓦跟线，小瓦跟中，否则会出现一侧
9、齐、一侧不齐的情况。如果不是宫殿式建筑，可用掺灰泥盖瓦。（6）捉节夹垄将瓦垄清扫干净后用小麻刀灰（掺颜色）在筒瓦相接的地方勾抹，然后用夹垄灰（掺色）将睁眼抹平。夹垄应分糙细两次夹，操作时要用瓦刀把灰塞严拍实。上口与瓦翅外棱抹平，叫做背瓦翅。（7）固定瓦片:对30。以下坡屋面直接采用水泥混合砂浆卧瓦（砂：粘土膏=L6.83：0.659）；对30。以上坡屋面除了在基层施工时预埋双股18#铜丝挂瓦条与瓦件绑扎外，且在瓦底采用水泥混合砂浆卧瓦（水泥：砂：粘土膏=L6.83：0.659）,砂浆要饱满。最薄处水泥砂浆卧瓦层厚度应20mm0如下图。（8）筒瓦中至中的距离应等于正挡沟长度加灰缝宽，灰缝宽最大不
10、超过15mr11o4.2.5 安装挡沟瓦：用饱满砂浆将屋脊瓦满卧于两侧的主瓦上，在屋脊瓦和主瓦的交接处采用挡沟瓦，将主瓦和屋脊瓦连接，挡沟瓦也要采用饱满砂浆粘贴，以避免雨水侵入瓦内，同时保证屋面瓦的美观性。在屋面阴角处采用排水沟瓦与主瓦连接，做法同主瓦施工工艺相同。根据施工工序的安排，逐步退式施工至临时马道时，将屋脊封头用饱满砂浆粘贴至屋脊交接处。4.2.6 安装屋脊瓦当主瓦施工到屋脊处时，斜脊由斜脊封头瓦开始，斜脊瓦自下向上搭接铺至正脊，在用脊瓦铺正屋脊，正屋脊由大封头瓦开始,用脊瓦搭接铺至末端以小封头瓦收口。所有脊瓦安装必须拉线铺设，铺设时砂浆应饱满，勾缝平顺，随装随抹干净，保持瓦面整洁。
11、427勾缝：清扫干净屋脊，用掺有同盖瓦相同颜色的麻刀灰等在相接的地方勾抹紧密。要及时将瓦面擦抹洁净，防止灰浆污染釉面。4.2.8 完工屋面琉璃瓦施工完毕后，清洁瓦面的灰浆，每天在完工部分安装瓦件及最后的工序后，要用干净的棉纱将瓦面清理干净，以保持瓦的清洁及亮度。5、材料与设备5.1材料5.1.1 采用的瓦材各瓦件样式按设计要求。瓦件应逐一检查，对外光应无明显曲扭、变形、无粘疤、掉釉、颜色有太大差异等缺陷应不允许使用。5.1.2 其它材料见下表：5.2设备采用的机具设备见下表：机具设备表6、质量控制6.1 质量控制标准6.1.1 琉璃瓦屋面施工质量应符合古建筑修建工程质量检验评定标准CJJ70-
12、96的要求。6.1.2 把好材料质量关。择优采购，要坚持高标准，严要求，对琉璃瓦要抽样进行检验，不合格产品不得使用。6.1.3 屋脊高度必须充分保证，不足部分用碎加高（高度应考虑板瓦、筒瓦、挡沟瓦的高度及屋面坡势顺畅）。6.1.4 铺贴和勾缝时，必须擦净瓦表面污物，以保证与四周瓦色泽干净一致。6.1.5 实行样板制。首先镶贴一面琉璃瓦样板件，请设计、建设单位共同对材料选择、操作工艺、技术要求、观感效果等各方面提出改进建议，从而补充修订措施后，再引进大面积镶贴。6.1.6 施工允许偏差应符合下表6.2 质量保证措施621屋面上瓦，要做到有序有计划上瓦，前后坡必须对称上瓦，不允许单坡一次性上瓦，并
13、应合理均匀分布，便于操作，同时在操作中应进行第二次选瓦，不准次瓦上屋面使用。622在沿口处要拴上下双线，即滴水瓦线和勾头瓦线，要严格控制顺直度及平整度，板瓦亦要拴线，严格控制囊势的顺畅度,筒瓦的垄背应拴上垄上的齐头线、中腰段的腰线。以上各线均是控制瓦垄的标准线，是避免出现跑垄、跳垄、滚垄及过水不坐中、睁眼两侧高低不一致等通病的有效技术措施。7、安全措施7.1 严格执行安全生产法律法规、规章及建筑施工安全检查标准、规范。7.2 屋面施工要有足够的操作面，防护脚手架，安全设施严格按规范进行搭设、配备。由于瓦屋面带有一定的坡度，操作人员须穿好防滑靴、系好安全带等安全防护用品。7.3 施工用具、物料妥
14、善堆放，严禁向下抛落物件。7.4 材料运输及起吊由专人负责，严禁高空抛掷杜绝违章作业。7.5 琉璃瓦裁边等切割作业，作业人员要戴好口罩及防护目镜，防止碎片弹出伤人。7.6 施工现场临时用电需符合JGJ46-2005施工现场临时用电安全技术规范要求，施工电器用电有专职电工负责拆装，切割机械专人使用保管。7.7 做好危险源与不利环境因素识别，辨识和评价的控制。8、环保措施8.1 琉璃瓦切割采用带水作业，严禁干割；有利于降低噪音，也可避免粉尘飞扬，污染环境。8.2 屋脊、檐口勾缝结束，应及时清理沾污在瓦面上和檐口内的砂浆，既确保瓦面美观，又可避免残留砂浆随雨水进入雨水管道内。8.3 勾缝所用颜料由专人负责，做到随用随调，预防环境污染。8.4 边角料及废渣及时清理归堆，统一处理。9、效益分析9.1 采用本工法组织施工，琉璃瓦搭接紧密、牢固，行列横平竖直，檐口瓦出檐尺寸一致，屋脊、斜沟顺直，观感效果极好。9.2 采用本工法组织施工，各部位根据试排结果进行统一规划,避免切割时无精确尺寸造成浪费，减少了损耗。
