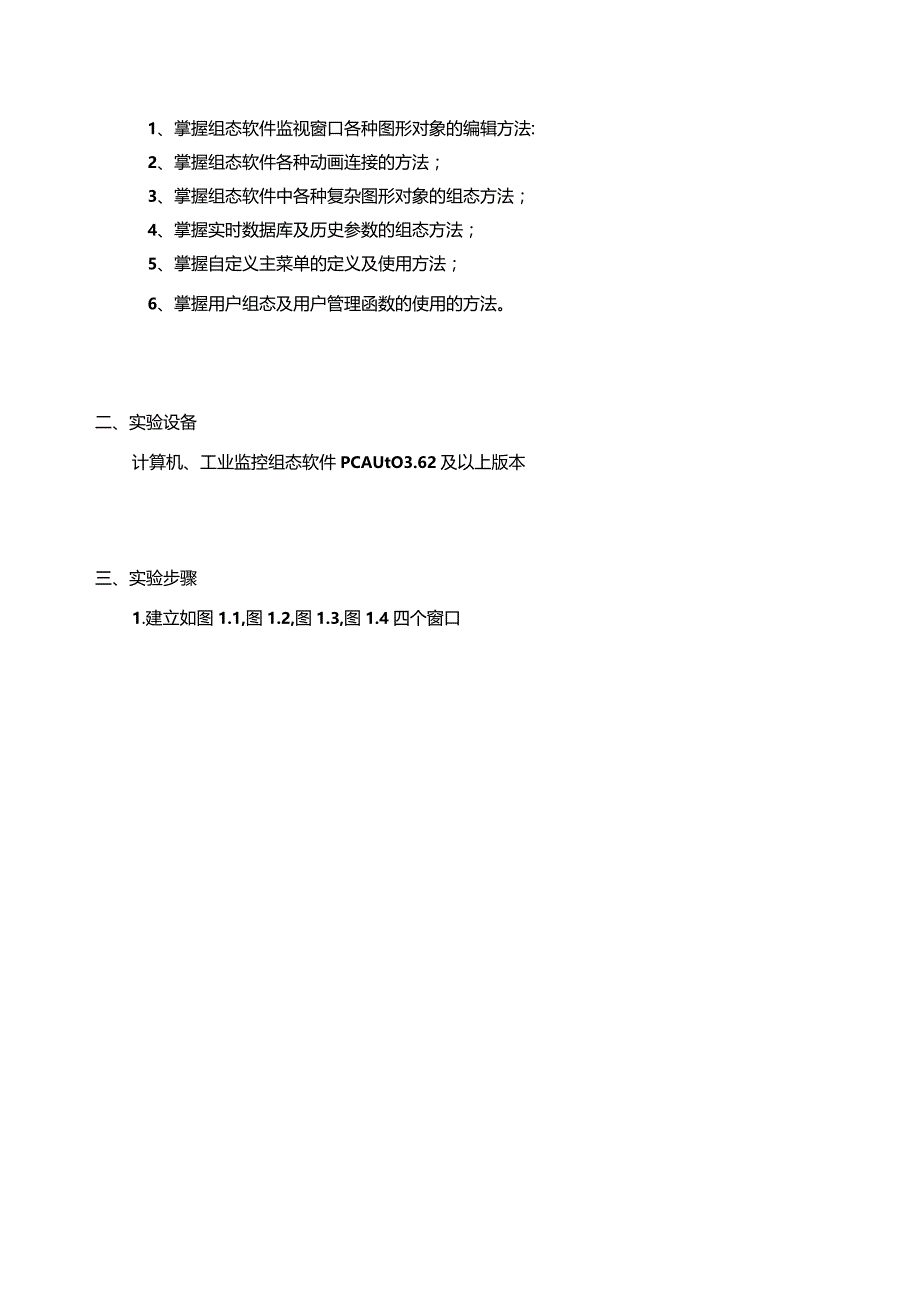

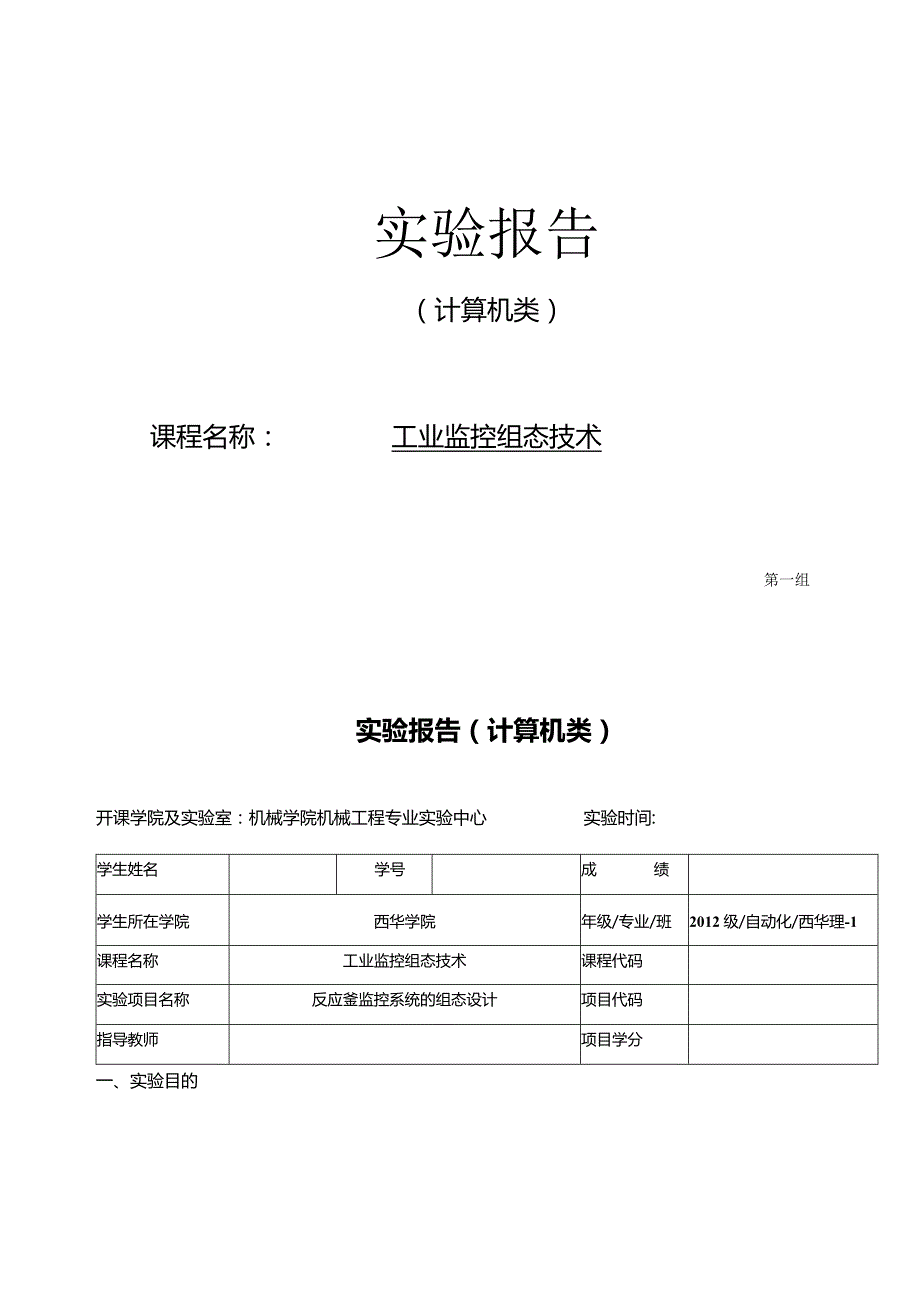

1、实验报告（计算机类）课程名称：工业监控组态技术第一组实验报告（计算机类）开课学院及实验室：机械学院机械工程专业实验中心实验时间:学生姓名学号成绩学生所在学院西华学院年级/专业/班2012级/自动化/西华理-1课程名称工业监控组态技术课程代码实验项目名称反应釜监控系统的组态设计项目代码指导教师项目学分一、实验目的1、掌握组态软件监视窗口各种图形对象的编辑方法:2、掌握组态软件各种动画连接的方法；3、掌握组态软件中各种复杂图形对象的组态方法；4、掌握实时数据库及历史参数的组态方法；5、掌握自定义主菜单的定义及使用方法；6、掌握用户组态及用户管理函数的使用的方法。二、实验设备计算机、工业监控组态软件

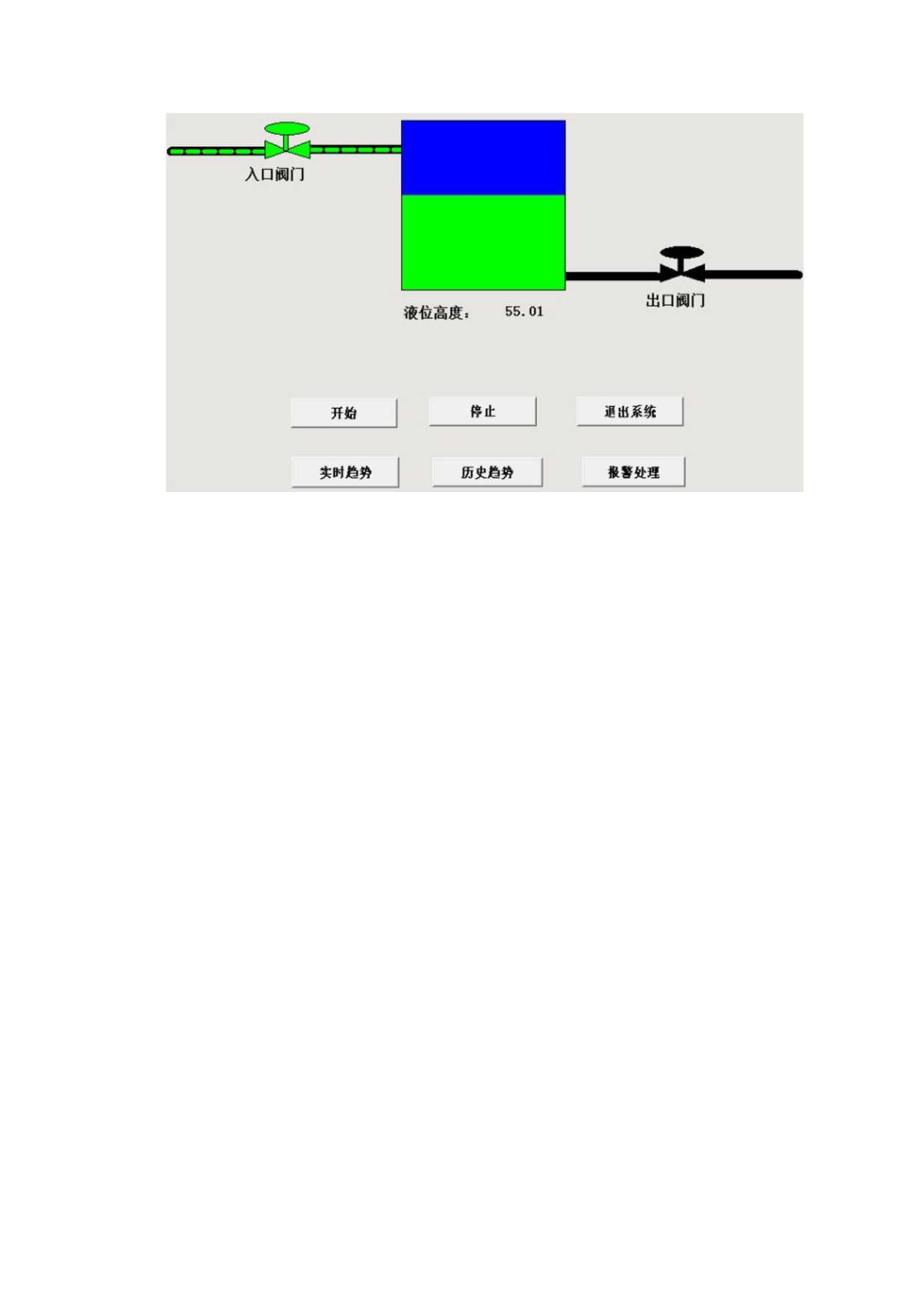

2、PCAUtO3.62及以上版本三、实验步骤1.建立如图1.1,图1.2,图1.3,图1.4四个窗口反应釜液位实时趋势曲线2220:25:25-I反应釜液位高度42.54历史羚势报警处理主窗口退出系统图12反应釜液位实时趋势曲线反应釜液位高度26.65920:25:3820:25:5320:26:0820:26:23极善处理实时趋势主啬口退出系统确认所有报警实时趋势历史趋势主备口退出系统图14反应釜液位报警处理窗口a）自定义主菜单之文件菜单b）自定义主菜单之用户管理NAME点名DESC说明%IOUNKI/O谢%HIS历史参数1IeVelI液位PV=PLCjAI（模拟域入区）第。通道PV=1.00
3、0%2in_value迸口阀门状态PV=PLGDI（数字城入区）第。通道3OUt_value出口阀门状态PV=PLGDI（数字城入区）第1通道4run运行状态PV=PLCQO（数字城出区）第O通道图16实时数据库组态是定义的I/O设备图1.7填充体垂直百分比填充组态参数对话框图1.8入口阀门颜色变化动画连接组态参数对话框图1.9流动属性组态参数对话框G、对“实时趋势”按钮组态“触敏动作/左键动作/按下鼠标”动画连接，选择“实时趋势”窗口，并将该动画连接定义在B安全区；对“历史趋势”按钮、“报警处理”按钮分别组态类似的动画连接，但他们的动画连接分别定义在C、D安全区。H、对显示液位高度的文本(”
4、#.#)组态“数值输出/模拟”动画连接，让其显示IeveI.pv的值。(2)实时趋势窗口的动画连接，该窗口中的各按钮动画连接可以参考前面的内容，而实时趋势的组态参数对话框如图1.10所示。图1.10实时趋势组态参数对话框图110历史趋势组态参数对话框四、思考题1 .如果需要通过按钮改变历史趋势显示时间，该进行哪些工作？2 .在保持“流动属性/流动速度”为“快”的条件下，为了在运行时使流动速度进一步加快，应该进行哪些工作？3 .PcAuto3.62中安全管理的措施有哪些？西华大学实验报告（计算机类）开课学院及实验室：机械学院机械工程专业实验中心实验时间：年月日学生姓名陈小波学号312012080
