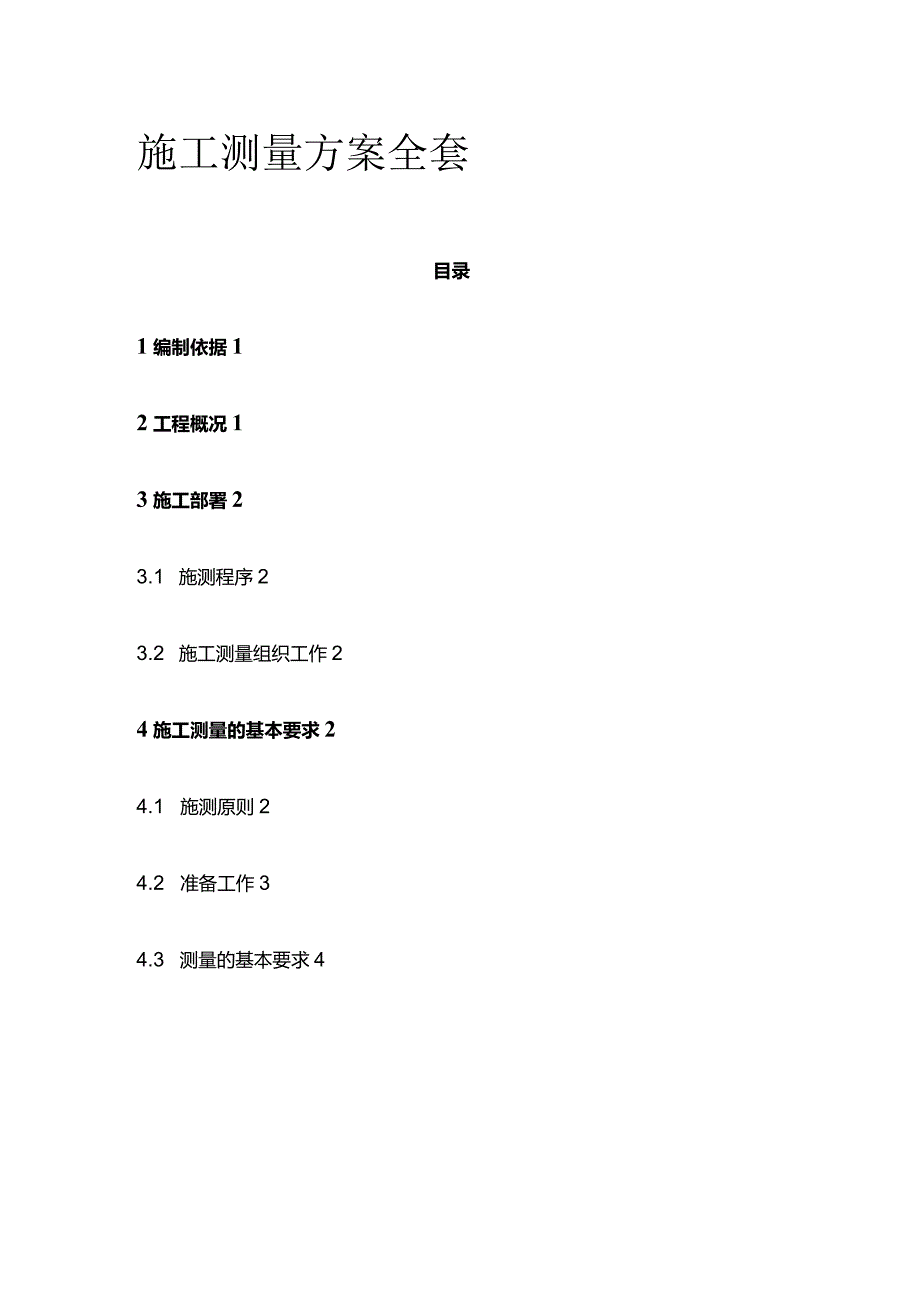

施工测量方案全套.docx_第1页
第1页 / 共23页

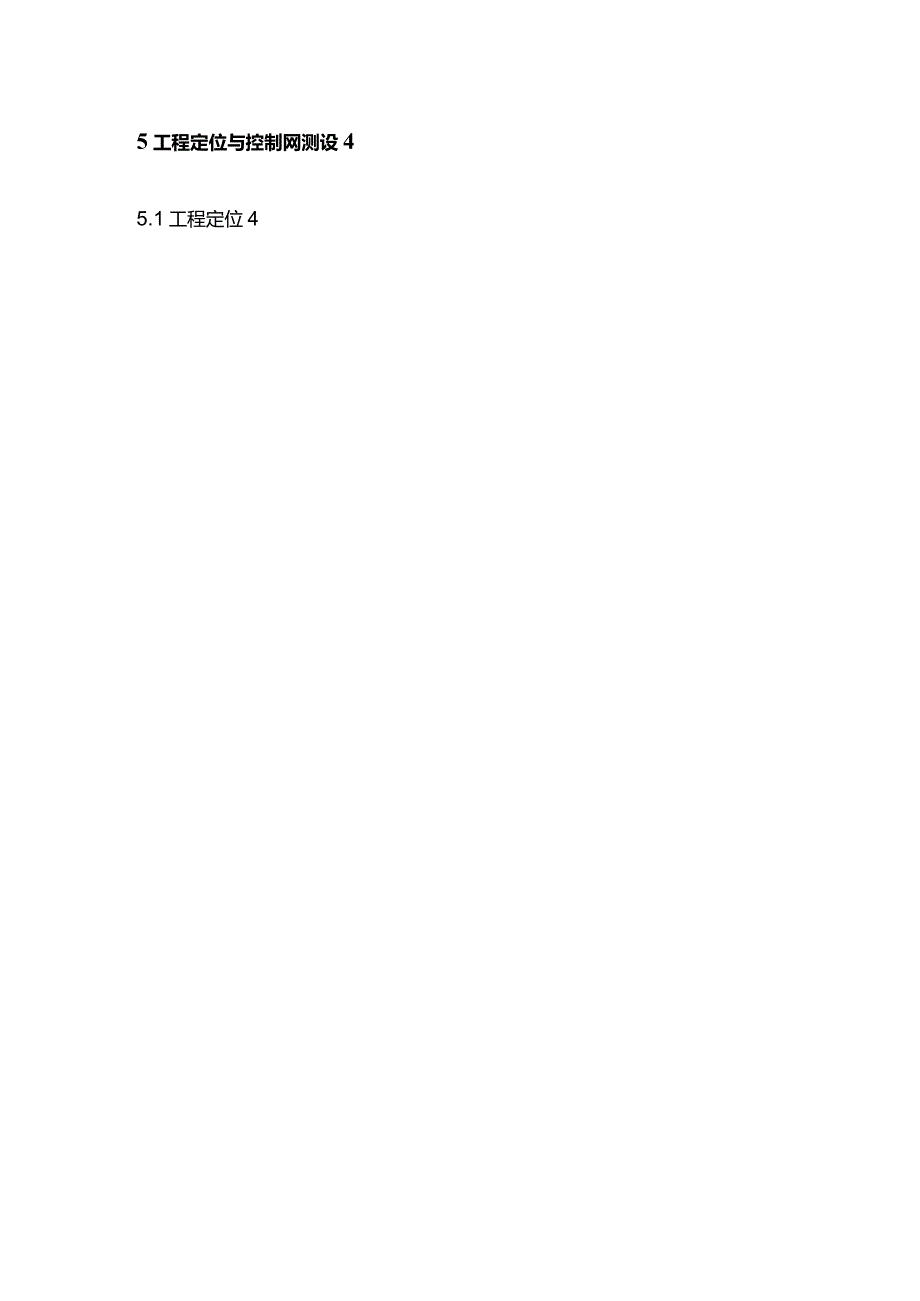

施工测量方案全套.docx_第2页
第2页 / 共23页

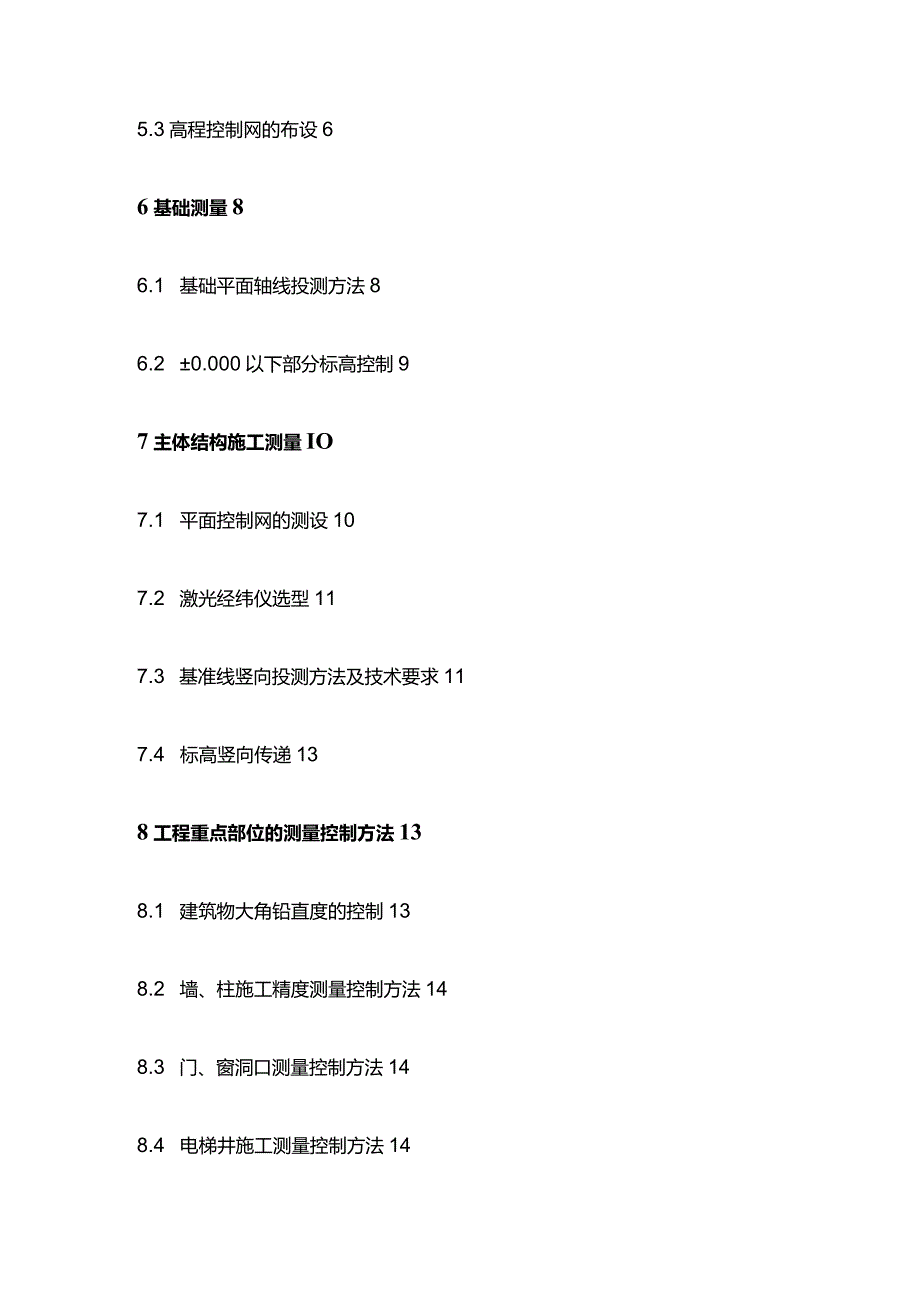

施工测量方案全套.docx_第3页
第3页 / 共23页
施工测量方案全套.docx_第4页
第4页 / 共23页
施工测量方案全套.docx_第5页
第5页 / 共23页
施工测量方案全套.docx_第6页
第6页 / 共23页
施工测量方案全套.docx_第7页
第7页 / 共23页
施工测量方案全套.docx_第8页
第8页 / 共23页
施工测量方案全套.docx_第9页
第9页 / 共23页
施工测量方案全套.docx_第10页
第10页 / 共23页
亲,该文档总共23页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《施工测量方案全套.docx》由会员分享,可在线阅读,更多相关《施工测量方案全套.docx(23页珍藏版)》请在第壹文秘上搜索。

1、施工测量方案全套目录1编制依据12工程概况13施工部署23.1 施测程序23.2 施工测量组织工作24施工测量的基本要求24.1 施测原则24.2 准备工作34.3 测量的基本要求45工程定位与控制网测设45.1工程定位45.3高程控制网的布设66基础测量86.1 基础平面轴线投测方法86.2 0.000以下部分标高控制97主体结构施工测量IO7.1 平面控制网的测设107.2 激光经纬仪选型117.3 基准线竖向投测方法及技术要求117.4 标高竖向传递138工程重点部位的测量控制方法138.1 建筑物大角铅直度的控制138.2 墙、柱施工精度测量控制方法148.3 门、窗洞口测量控制方法1

2、48.4 电梯井施工测量控制方法149质量保证措施1510施测安全及仪器管理161编制依据1.1 由北京市中天建中设计有限公司设计的创业者家园A区5#住宅楼施工图纸1.2 创业者家园A区5#楼施工组织设计13北京市测绘设计研究院第四分院提供的测量成果报告书1.4土建工程施工涉及的有效国家建筑工程施工质量验收规颊口规程:工程测量规范(GB50026-93)建筑施工测量手册2工程概况2.1 本工程位于西二旗东北旺北路南侧,建筑面积10636.0m2,地下面积1047.0mm2;地上十层,地下一层,东西长88.40m,南北进深12.6m,檐口高度29.2m,层高2.8m,墙厚200cmo地下室设有消

3、防水池,人防区和非人防区,风机房、四个集水坑。2.2 0.000m相当于绝对标高46.10m,室内外高差为0.6Om;建筑楼面标高与结构楼面标高相差0.07m,建筑做法为70mm厚。2.3 全现浇钢筋混凝土墙、板结构形式,外墙夕M则粘贴40mm厚聚苯板保温;在一层至二层外墙夕M则镶贴面砖,以上部位为装饰涂料。3施工部署3.1 施测程序准备工作测量作业自检报验合格合格进入下道工序3.2 施工测量组织工作由项目技术部专业测量人员成立测量小组,根据北京市测绘研究院给定的坐标点和高程控制点进行工程定位、建立轴线控制网。按规定程序检查验收,对施测组全体人员进行详细的图纸交底及方案交底,明确分工,所有施测

4、的工作进度及逐日安排,由组长根据项目的总体进度计划进行安排。4施工测量的基本要求4.1 施测原则4.1.1 严格执行测量规范;遵守先整体后局部的工作程序,先确定平面控制网,后以控制网为依据,进行各局部轴线的定位放线。4.1.2 必须严格审核测量原始数据的准确性,坚持测量放线与计算工作同步校核的工作方法。4.1.3 定位工作执行自检、互检合格后再报检的工作制度。4.1.4 测量方法要简捷,仪器使用要熟练,在满足工程需要的前提下,力争做到省工省时省费用。4.1.5 明确为工程服务,按图施工,质量第一的宗旨。紧密配合施工,发扬团结协作、实事求是、认真负责的工作作风。4.2 准备工作4.2.1 全面了

5、解设计意图,认真熟悉与审核图纸。施测人员通过对总平面图和设计说明的学习,了解工程总体布局,工程特点,周围环境,建筑物的位置及座标,其次了解现场测量座标与建筑物的关系,水准点的位置和高程以及首层0000的绝对标高。在了解总图后认真学习建筑施工图,及时校对建筑物的平面、立面、剖面的尺寸、形状、构造,它是整个工程放线的依据,在熟悉图纸时,着重掌握轴线的尺寸、层高,对比基础,楼层平面,建筑、结构几者之间轴线的尺寸,查看其相关之间的轴线及标高是否吻合,有无矛盾存在。测量中所用的仪器和钢尺等器具,根据有关规定,送具有北京市仪器校验资质的检测厂家进行校验,检验合格后方可投入使用。现场测量仪器一览表序号器具名

6、称型号单位数量1经纬仪J2台12水准仪DS3台23激光经纬仪DJJ214激光接受靶个15钢尺50m把26钢尺30m把27盒尺5m把28对讲机个39墨斗只44.3测量的基本要求测量记录必须原始真实、数字正确、内容完整、字体工整;测量精度要满足要求。根据现行测量规范和有关规程进彳亍精度控制。根据工程特点及工程测量规范,此工程设置精度等级为二级,测角中误差20秒,边长相对误差l5000o5工程定位与控制网测设5.1 工程定位根据北京市测绘规化部门提供的定位桩、红线桩和水准点,(详见后附图3)。按照所计算的建筑物主轴线座标点进行轴线定位。5.2 平面控制网测设5.2.1 平面控制网布设原则5.2.1.

7、1 平面控制应先从整体考虑,遵循先整体、后局部、高精度控制低精度的原则。521.2 平面控制网的坐标系统与工程设计所采用的坐标系统想一致。布设呈矩形。521.3 .3布设平面控制网首先根据设计总平面图、现场施工平面布置图。521.4 选点应在通视条件良好、安全、易保护的地方。521.5 .5桩位必须用险保护,需要时用钢管进行围护,并用红油漆作好标记。5.2.2建筑平面控制网的布设5.2.2.1 依据平面布置与定位原则,共设置二横四纵六条主控轴,分别为C轴0.5米,H轴1.0米,轴Lo米,轴0.9米,轴1.8米,27轴0.9米,1/35轴0.5米。5.2.2.2 主控轴线定位时,均布置引线,横轴

8、东侧以及纵轴北侧投测到围墙上,横轴西侧、纵轴南侧设置定位桩(见附图2)。墙上、地面引线均用红三角标出,清晰明了。施测完成后报监理、建设单位确认后,加以妥善保护。按照工程测量规范要求,定位桩的精度要符合下表要求:等级测角中误差()边长丈量相对中误差一级71/300005.2.2.3 桩位必须用碎保护,砌砖维护,并用红油漆作好测量标记(详见下图:轴线、高程点控制桩埋设示意图)O5.2.2.4 控制线随结构逐层弹在外墙上,用以检查复核楼层放线。53高程控制网的布设5.3.1 高程控制网的布设原则5.3.1.1 为保证建筑物竖向施工的精度要求在场区内建立高程控制网,以此作为保证施工竖向精度的首要条件。

9、5.3.1.2 根据场区内规划局给定的路边高程点BM4=45.03米布设场区高程控制网。5.3.1.3 为保证建筑物竖向施工的精度要求,根据规划局给定的路边高程点BM4=45.03米,在场区内(包含1#、2#楼)建立高程控制网。先用水准仪进行复测检查,校测合格后,测设一条闭合水准路线,联测场区高程竖向控制点,即场区半永久性水准点Ml=46.00米,以此作为保证竖向施工精度控制的首要条件,该点也作为以后沉降观测的基准点。5.3.2 高程控制网的等级及技术要求53.2.1 高程控制网的精度,不低于三等水准的精度。53.2.2 半永久性水准点位处于永久建筑物以外,一律按测量规程规定的半永久.53.2

10、.3 桩的方式埋设,并妥善加以保护。53.2.4 引测的水准控制点,需经复测合格后方可使用。53.2.5 高程控制网技术要求高程控制网的等级拟布设三等附合水准,水准测量技术要求如下表:等高差全中误差路线长度与己知附合或平地闭合差级(mmkm)(km)点联测环线次(mm)次数数三650往返各往返各12等一次一次53.2.6 准点的埋设及观测技术要求5.33.1水准点的埋设水准点选取在土质坚硬,便于长期保存和使用方便的地方。墙水准点应选设在稳定的建筑物上,点位应位于便于寻找、保存和引测。5.3.3.2水准观测的技术要求见下表:等级水前后长准度(M)仪型号前后视距较差(m)前后视距累积差(m)视线离

11、地面最低高度(m)基辅分划读数差(mm)基辅分划所测高差之差级DS375250.32.03.06基础测量6.1 基础平面轴线投测方法6.1.1 将DJ2经纬仪架设基坑边上的轴线控制桩位上经对中、整平后、后视同一方向桩(轴线标志,将所需的轴线投测到施工的平面层上、在同一层上投测的纵、横线各不得少于二条,以此作角度、距离的校核。一经校核无误后,方可在该平面上放出其它相应的设计轴线及细部线。在各楼层的轴线投测过程中,上下层的轴线竖向垂直偏移不得超过3mmo6.1.2 在垫层上进行基础定位放线前,以建筑物平面控制线为准,校测轴线控制桩无误后,再用经纬仪以正倒镜挑直法投测各主控线,投测允许误差2mm6.

12、1.3 垫层上建筑物轮廓轴线投测闭合,经校测合格后,用墨线详细弹出各细部轴线,暗柱、暗梁、洞口必须在相应边角,用红油漆以三角形式标注清楚。6.1.4 轴线允许偏差如下:L30m允许偏差士5mm30L60m允许偏差IOmm60L90m允许偏差士15mm90L允许偏差士20mm轴线的对角线尺寸,允许误差为边长误差的倍,外廓轴线夹角的允许误差为l,6.2 0.000以下部分标高控制6.2.1 高程控制点的联测在向基坑内引测标高时,首先联测高程控制网点,以判断场区内水准点是否被碰动,经联测确认无误后,方可向基坑内引测所需的标高。6.2.2 0.000以下标高的彳专递施工时用钢尺配合水准仪将标高传递到基

13、坑内,以此标高为依据,进行槽底抄平。并作相互校核,校核后三点的较差不得超过3mm,取平均值作为该平面施工中标高的基准点,基准点应标在便于使用和保存的位置,根据基坑情况,在基坑内将其引测至基槽外围砖胎模内侧壁,并标明绝对高程和相对标高,便于施工中使用。墙、柱拆模后,应在墙柱立面抄测出建筑一米线。一米线相对于每层设计标高而定。6.2.3 标高校测与精度要求每次引测标高需要作自身闭合外,对于同一层分几次引测的标高,应该联测校核,测量偏差不应超过3mm。6.2.4 土方开挖测量方法6.2.4.1 基坑开挖由1轴向37轴推进,高程分两次传递,在距槽底设计标高1.5米的边坡上钉钢筋头,架设水准仪,随时校核

14、槽底标高。6.2A2开挖到槽底标高30cm处,在基坑边H轴1.0米控制线处架设经纬仪,向基坑投测主控线,在木桩上钉铁钉,确定控制点,并用小白线拉通。然后,在基坑边轴LO米控制线处架设经纬仪,以同样方法确定主控线。当纵横主控线投测交叉后,检查距槽边尺寸,确定槽宽,修整槽边。随挖土进度依次放出各主控线,并放出细部集水坑、消防水池等开挖边线。7主体结构施工测量7.1 平面控制网的测设7.1.1 -1.5米至-0.07米墙体混凝土浇筑完毕后,根据场地平面控制网,校测建筑物轴线控制桩后,使用经纬仪将轴控线引弹到结构外立面上。一层墙拆模后,再引弹至墙顶。并弹出外墙大角IOCm控制线。7.1.2 楼层上部结构轴线垂直控制,采用内控点传递法。根据流水段的划分,第一施工段内设置4个内控点,组成自成体系的矩形控制方格,其余3段各设置2个内控点(纵横主控轴交叉点),控制点编号见内控点平面图。7.1.3 浇筑一层顶板混凝土过程中,按照控制点预埋1001003mm铁板。二层楼面放线,依据外墙及东、北侧围墙上可以通视的主轴控制线进行施测,铁板上用钢针划出纵、横轴交叉线,并将交叉点处钻出2mm小孔作为标志。铁件剖面图正面图背面图7.1.4 上部楼层结构相同的部位留200200的放线洞口以便进行竖向轴线投测。预留洞不得偏位,且不能被掩盖,保证上下通视。
