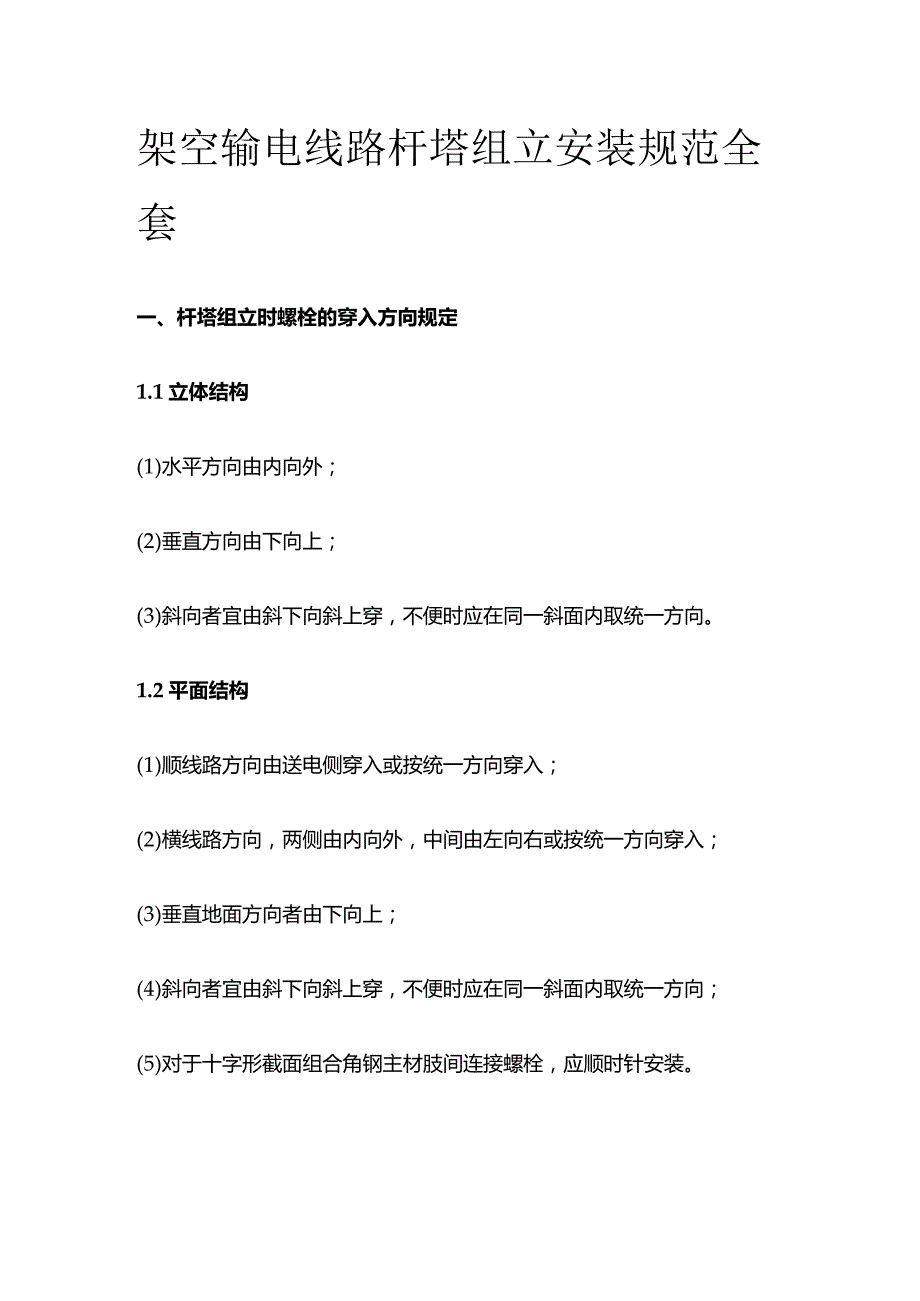

1、架空输电线路杆塔组立安装规范全套一、杆塔组立时螺栓的穿入方向规定1.1立体结构(1)水平方向由内向外;(2)垂直方向由下向上;(3)斜向者宜由斜下向斜上穿,不便时应在同一斜面内取统一方向。1.2平面结构(1)顺线路方向由送电侧穿入或按统一方向穿入;(2)横线路方向,两侧由内向外,中间由左向右或按统一方向穿入;(3)垂直地面方向者由下向上;(4)斜向者宜由斜下向斜上穿,不便时应在同一斜面内取统一方向;(5)对于十字形截面组合角钢主材肢间连接螺栓,应顺时针安装。13螺栓穿向示意图二、金具的螺栓.穿钉及弹簧销子的穿入方向规定绝缘子串、导线及架空地线上的各种金具上的螺栓、穿钉及弹簧销子除有固定的穿向外

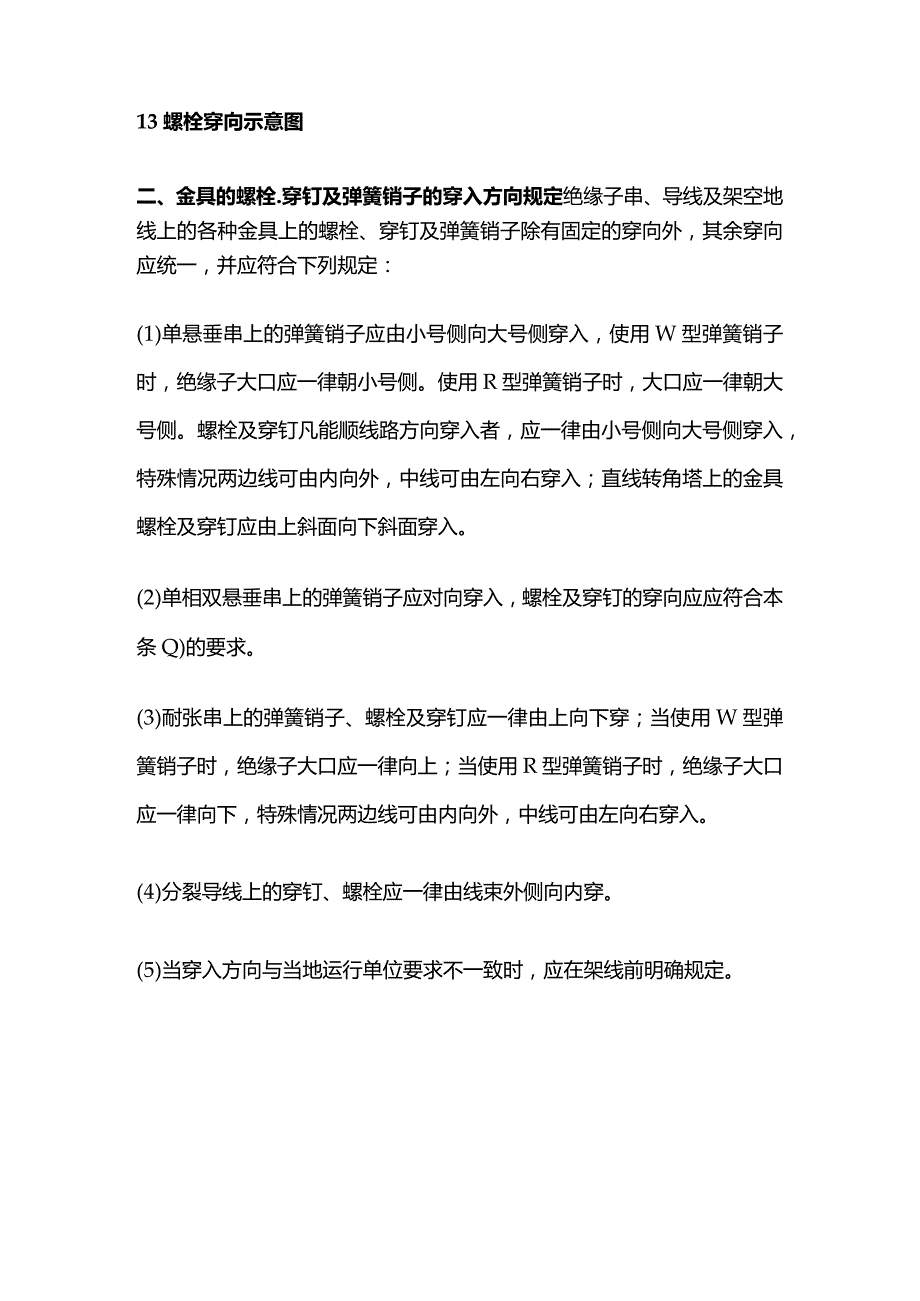

2、,其余穿向应统一,并应符合下列规定:(1)单悬垂串上的弹簧销子应由小号侧向大号侧穿入,使用W型弹簧销子时,绝缘子大口应一律朝小号侧。使用R型弹簧销子时,大口应一律朝大号侧。螺栓及穿钉凡能顺线路方向穿入者,应一律由小号侧向大号侧穿入,特殊情况两边线可由内向外,中线可由左向右穿入;直线转角塔上的金具螺栓及穿钉应由上斜面向下斜面穿入。(2)单相双悬垂串上的弹簧销子应对向穿入,螺栓及穿钉的穿向应应符合本条Q)的要求。(3)耐张串上的弹簧销子、螺栓及穿钉应一律由上向下穿;当使用W型弹簧销子时,绝缘子大口应一律向上;当使用R型弹簧销子时,绝缘子大口应一律向下,特殊情况两边线可由内向外,中线可由左向右穿入。(4)分裂导线上的穿钉、螺栓应一律由线束外侧向内穿。(5)当穿入方向与当地运行单位要求不一致时,应在架线前明确规定。
