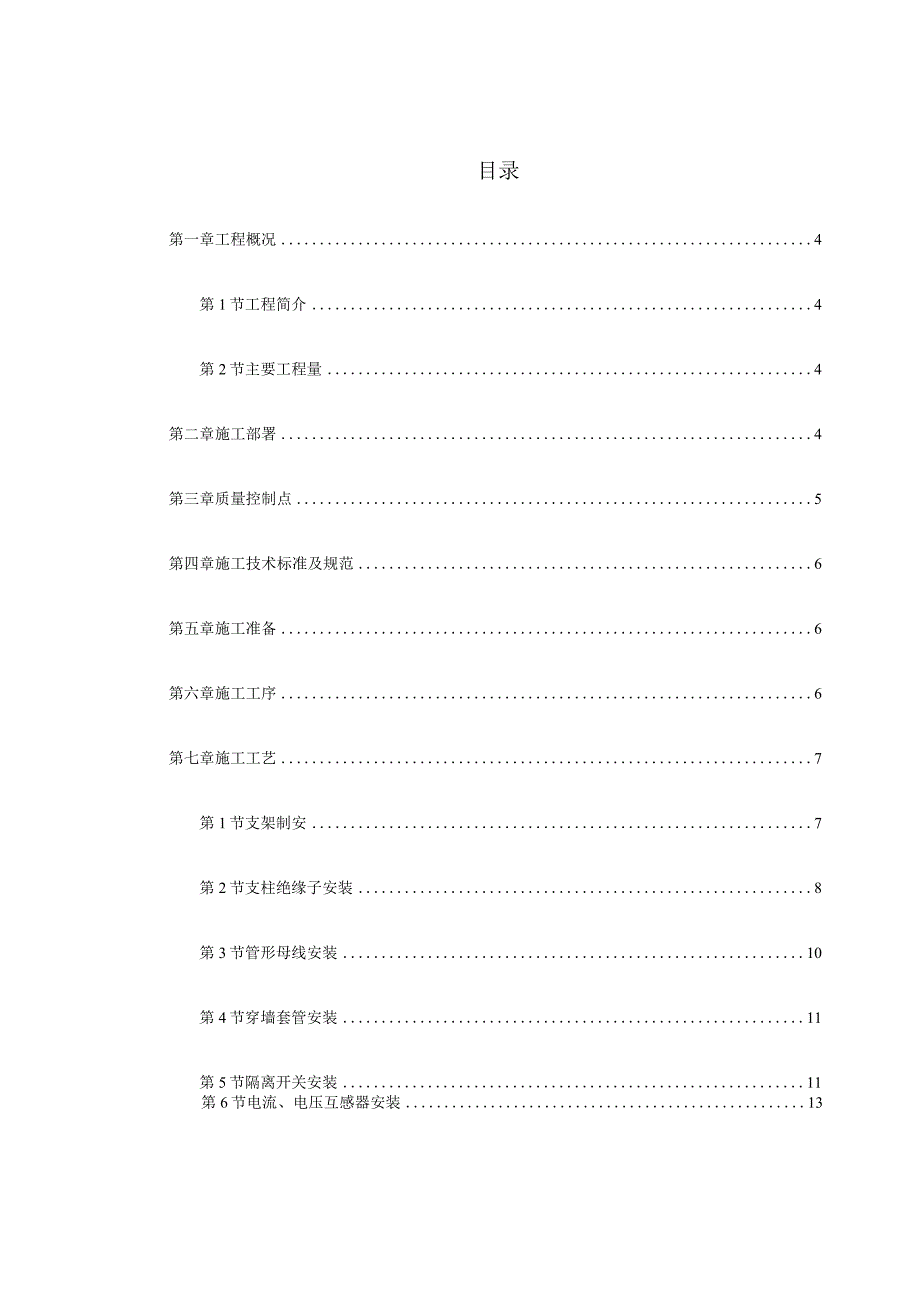

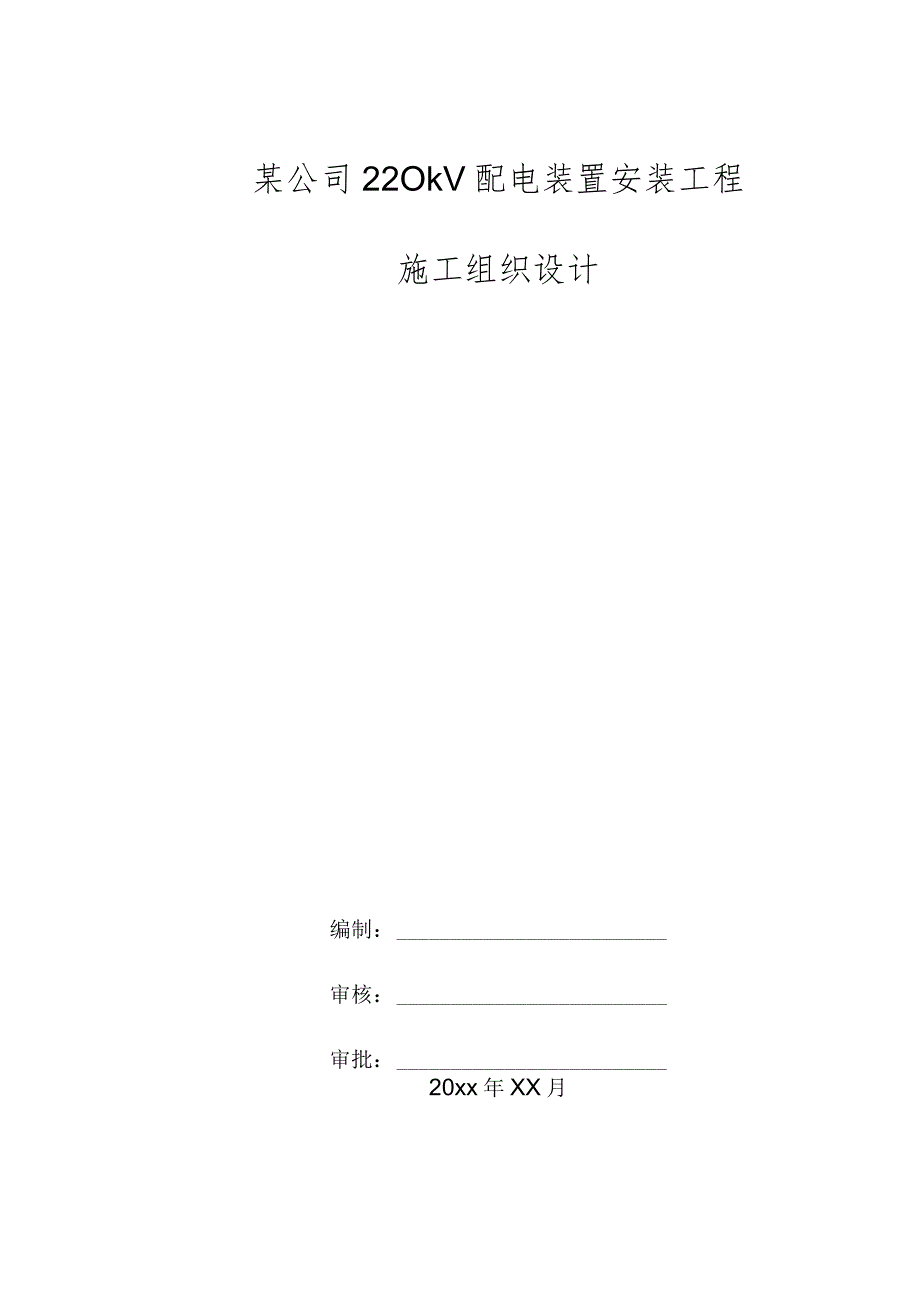

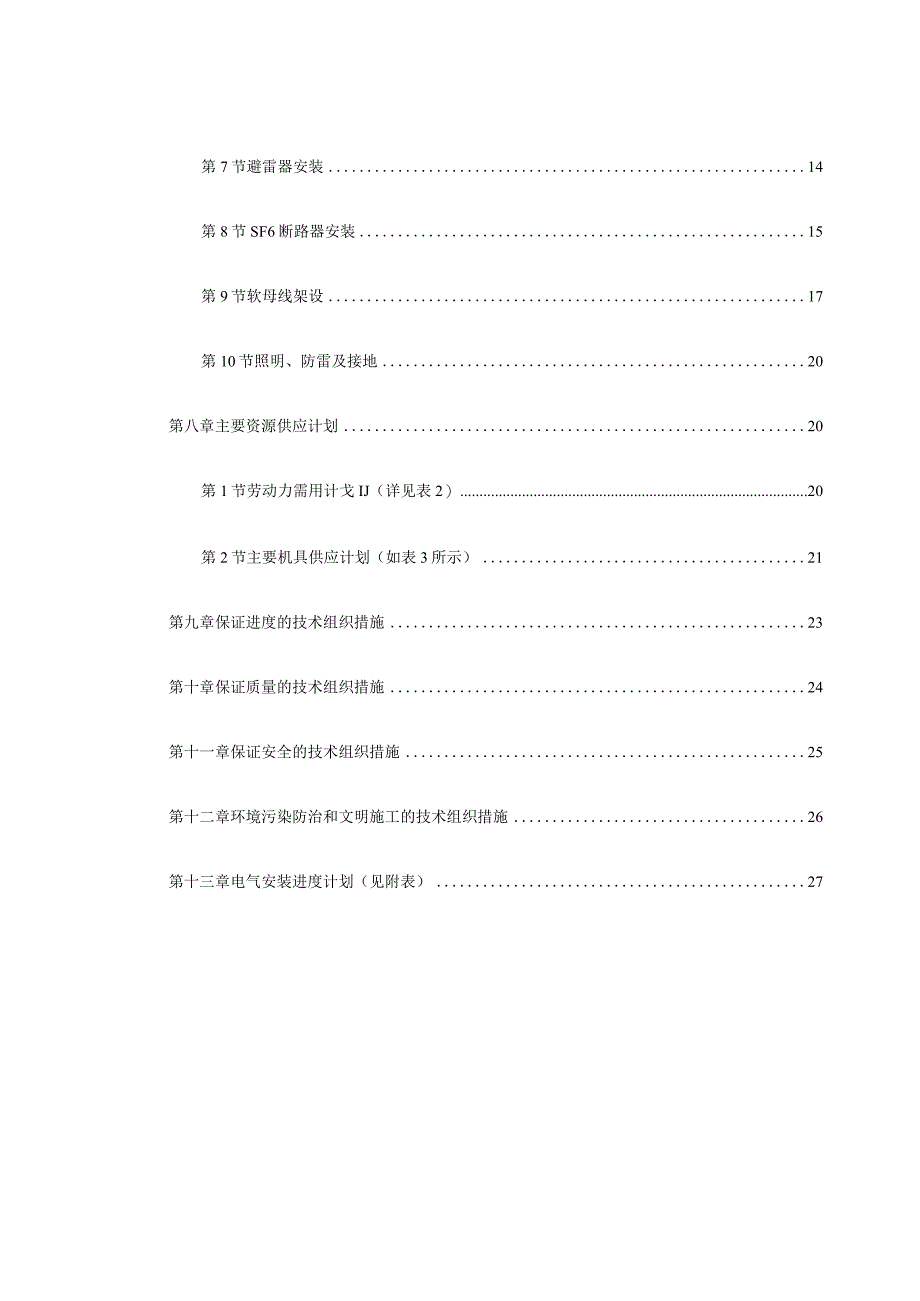

1、某公司22OkV配电装置安装工程施工组织设计编制：审核：审批：20xx年XX月目录第一章工程概况4第1节工程简介4第2节主要工程量4第二章施工部署4第三章质量控制点5第四章施工技术标准及规范6第五章施工准备6第六章施工工序6第七章施工工艺7第1节支架制安7第2节支柱绝缘子安装8第3节管形母线安装10第4节穿墙套管安装11第5节隔离开关安装11第6节电流、电压互感器安装13第7节避雷器安装14第8节SF6断路器安装15第9节软母线架设17第10节照明、防雷及接地20第八章主要资源供应计划20第1节劳动力需用计戈IJ（详见表2）20第2节主要机具供应计划（如表3所示）21第九章保证进度的技术组织措
2、施23第十章保证质量的技术组织措施24第十一章保证安全的技术组织措施25第十二章环境污染防治和文明施工的技术组织措施26第十三章电气安装进度计划（见附表）27第一章工程概况第1节工程简介XXX股份有限公司22OkV配电装置由XXX铝镁设计研究院设计，为室内结构。设计为12个配电间隔，采用二回路220kV电源进线，8个馈线回路，变电站整流作为全厂的动力来源，在整个铝项目中占有很重要的位置，运行的安全性、可靠性对于整个项目具有重要意义。第2节主要工程量220kV室内开关站有：22OkV六氟化硫断路器11台、22OkV隔离开关26台、22OkV电流互感器33台、22OkV电压互感器6台、22Okv避
3、雷器30台、220kV穿墙套管30台、支柱绝缘子管形母线900m、引下线设备连线用钢芯铝绞线2940m、接地线1750m、铁构件46.3t。第二章施工部署根据整流变电站的特点，安装以电气专业为主，专业较为单一，为确保工程按期完成，做出以下施工部署：前期安排10人进行配合和准备；主要工作是配合土建进行电缆保护管、工具、材料等准备，此阶段要求土建先把开关站等建好，为下一步安装做准备。中期安排40人进行构架制安、导线架设、SF6断路器、隔离开关、互感器、避雷器等安装，同时安排4个调试工对设备进行检查测试，如有问题及时提出，与设计院或厂家协同解决，为下一步送电做准备。后期主要是安排调试工进行检查调试、
4、送电及工程收尾，最终达到交工验收条件。第三章质量控制点具体内容详见表1。质量控制点一览表表1序号控制点控制措施监督检查1管形母线焊接焊工持证上岗质量、技术人员2导线压接做拉伸实验质量、技术人员3二次接线正确、整齐美观质量、技术人员4调试按规范及厂家资料质量、技术人员5隐蔽工程甲方、监理签字认可质量、技术人员6送电前检查调试合格、清理现场、挂好标志牌质量、技术人员第四章施工技术标准及规范4. 1GBJ14790GBJ149-90.GB5015091GB50182-93电气装置安装工程施工及验收规范汇编4.2 GB50254-96GB50257-96电气装置安装工程施工及验收规范4.3 GB503
5、032002建筑电气工程施工质量验收规范4.4 YS541795铝母线焊接施工及验收规范第五章施工准备施工图纸、资料交付一看图一图纸会审一提出设备、材料预算一施工机具准备一技术交底一材料进场报验第六章施工工序设备支架制安f+17.5m支柱绝缘子安装一隔离开关安装一+1L5m支柱绝缘子安装一+11.5m隔离开关安装一0.00平面SF6断路安装穿墙套管安装一CT、PT、避雷器安装一设备导线连接一管形母线安装一照明、防甫接地安装一调试。第七章施工工艺220kV配电装置为两层楼，一楼配电间隔长27m、宽12m、高IL5m,设备可直接运至每个间隔，二楼设备可通过楼梯间吊装孔运至+H.5m平面。木工程22
6、OkV高压电器主要有SF6断路器、隔离开关、避雷器、互感器，设备运至现场后，应进行开箱检查，检查应符合下列要求:(1)所有部件备件及专用工具应齐全，无锈蚀或机械损伤，瓷铁件应粘合牢固，并且规格应符合设计要求。(2)绝缘部件不应变形、受潮、裂纹和剥落。(3)瓷件表面应光滑、无裂纹和缺损、铸件应无砂眼。(4)充油运输的部件不应渗油。(5)出厂证件及技术资料应齐全。第1节支架制安除锈刷油一加工下料一安装一接地。(I)除锈刷油：平直型钢，采用手持钢丝刷或磨光机对钢材进行除锈，用干净的破布或毛刷扫净锈渣；然后刷两道樟丹漆，干后，再刷一道灰调和漆，刷漆要求均匀。(2)加工下料：按照设计图纸及设备的尺寸要求
7、下料、钻孔，需要组焊的用电焊焊接成支架,然后打割焊渣，用破布擦干净后补刷油漆。(3)支架安装：有预埋件的则垫平找正后直接焊上，无预埋件的则定位划孔眼，用电锤打孔,埋膨胀螺栓，放上支架垫平整，调垂直后紧固，其垂直度和水平度要符合规范小于1.5%的要求，安装完毕后，补刷樟丹漆和灰调合漆。(4)接地：安装完毕后，按照设计及规范焊接接地线，接地线的表面涂以用15100nlm宽度相等的绿色和黄色相间的条纹。第2节支柱绝缘子安装支柱绝缘子有+19.75m、+17.5m、+11.5m三处。+17.5m绝缘子用于安装管形母线,采用垂直安装。+11.5m绝缘子用于固定引下线，采用水平安装。水平安装的还有+19.
8、75m管形母线两端的支柱绝缘子。工艺流程：安装前准备一吊装一安装一防护(I)安装前准备：绝缘子安装前应进行外表检查，瓷件、法兰应完整无裂纹，胶合处填料完整，结合牢固，并按现行国家标准电气装置安装工程电气设备交接试验标准的规定试验合格。用仪器测量出设备基础标高、中心线。(2)吊装：+19.75m管型母线终端绝缘子安装，在绝缘子安装上方钢梁上挂一个It滑子用麻绳将绝缘子牵子引至安装位置，安装工人利用挂笼或用脚手架搭建安装平台进行安装。+17.5m绝缘子起吊方法与19.75In平面相同。并安装找正，绝缘子较高，防止中心偏移翻倒,绝缘子顶部用绳子将牵引绳与绝缘子捆成一体。H.5m绝缘子安装，利用隔离开
9、关支架作为支撑点，并在引线孔两边加两根HO工字钢立柱,顶上横放两根相扣槽钢作为吊装横梁，其安装方法与19.5m平面相同。(3)安装：支柱绝缘子底座槽钢与绝缘子连接统一找正(平)，要求同一平面或垂直面上的支柱绝缘子，应位于同一平面上；其中心线位置应符合设计要求，母线直线段的支柱绝缘子的安装中心线应在同一直线上。满足要求后，与预埋件焊接，同时焊上接地线，焊接时应做好防护工作避免损伤瓷件，防腐采用刷两遍樟丹漆，一遍灰调和漆。(4)防护：+11.5m处绝缘子安装后，为避免其他物件砸伤，应用包装箱做好防护措施。第3节管形母线安装安装前准备一吊装一焊接一安装(1)安装前准备：母线每根长12m,运输中可能变
10、形，先平直矫正母线，按规范加工母线坡口及补强衬管；刷相色漆，为便于焊接，离管口500mm不刷漆，焊接完后补刷；调试氮弧焊机，进行试焊，合格后方可正式焊接；+17.50m处位置很窄，为便于焊接及施工安全，在+17.50m处制作一钢平台，尺寸为150OnmIXlOOOmm。(2)吊装：先将母线运至+11.50m平面，在钢梁上固定两个It滑轮，两头用麻绳拴住，同时用力将其牵引至+17.5Onb放稳。(3)管形母线焊接：焊接前应将母线坡口两侧表面各50mm范围内清刷干净，不能有氧化膜、水分和油污，坡口加工面应无毛刺和飞边；对口应平直，其弯折偏移不应大于0.2%；管形母线的补偿补强衬管的纵向轴线应位于焊
11、口中央，对口后钻好眼把钾钉打入眼中，衬管与管母线的间隙应小于0.5mm。先每两根焊接，然后连成一体焊接，焊接时一边焊接，一边转动，保证每个焊缝应一次焊完，除瞬间断弧外不得停焊，母线焊完未冷却前，不得移动或受力，母线对接焊缝的上部应有24廊的加强高度。(4)管形母线安装:用多点吊装，不得伤及母线，每12m一个吊点，在每个钢梁上固定一个Il滑轮，几个吊点同时用力，将其吊至支柱绝缘子上；在支柱绝缘子上的固定死点，应在母线的中点。第4节穿墙套管安装安装前检查T安装f接地(1)安装前检查：安装前应进行检查，并应按现行国家标准电气装置安装工程电气设备交接试验标准试验合格；检测油位是否正常，不够的则应补充合
12、格油。(2)穿墙套管安装：穿墙套管水平安装法兰应在外，套管周围不应成闭合磁路。套管长约5.6m,法兰在外，重心应在法兰处，采用单点起吊形式，在室外8t汽车吊起，然后慢慢从孔穿进，孔里面、外面要有人扶着套管；到位后，进行找正，要求穿墙套管的顶面应位于同一平面，不得漏油，注油和取样阀位置应装设于巡回监视侧。(3)接地：安装完毕后，焊接接地线，补刷油漆。第5节隔离开关安装安装前检查一隔离开关的组装传动装置的安装与调整一操动机构安装调整。接线端子及截流部分应清洁，且接触良好，触头镀银层无脱落；绝缘子表面应清洁，无裂纹、破损、焊接残留斑点等缺陷，瓷铁粘合应牢固，转动部分应灵活；操动机构的零部件齐全，所有
13、固定连接部件应紧固，转动部分应涂以适当的润滑脂。7.5.2隔离开关的组装+11.50m平面的隔离开关安装，可以通过每个间隔中间的钢屋架,在钢架上挂一个It手拉葫芦，用手拉葫芦将A、B、C三相V型支柱绝缘子分别吊至安装位置，V型绝缘子吊装时，为防止摆动及翻倒，应在V字中间用横担木块将其捆住，并保证牵引绳通过木块的中心；由于钢梁在B相的位置，所以先吊A相或C相，最后吊B相；吊装到位后，最后进行组装调整,并应符合下列要求：(1)隔离开关的相间隔离的误差不应大于520mm,相间连杆应在同一水平线上。(2)同相各绝缘子柱的中心线应在同一垂直平面内。(3)各支柱绝缘子间连接应牢固，触头接触应良好。(4)均
14、压环和屏蔽环应安装牢固、平正。（I）拉杆应校直，其与带电部分的距离应符合国家标准有关规定。（2）拉杆的内径与操动机构轴的直径相配合，两者间的间隙不应大于Imn1。（3）延长轴、轴承、连轴器中间轴承及拐臂等传动部件安装位置应正确，固定牢靠，操作轻便灵活。（4）操作力矩调整到最小，在垂直连杆上涂以黑色油漆。7.5.4操动机构安装调整（1）操动机构应安装牢固，同一轴线上的操动机构安装位置应一致。（2）电动操作前，应先进行多次手动分、合闸，机构动作应正常。（3）电动机的转向应正确，机构的分、合闸指示应与设备的实际分、合闸位置相符。（4）机构动作应平稳、无卡阻、冲击等异常情况。（5）限位装置动作可靠。第
15、6节电流、电压互感器安装安装前检查一安装就位一接地。7.6.1安装前检查瓷件质量应符合规范规定，互感器的变比分接头的位置和极性应符合规定;二次接线板应完整,引线端子应连接牢固，绝缘良好，标志清晰；油位应正常，密封要良好，无渗油现象出现。检查油位是否正常，不够则应按制造厂规定进行。7.6.2安装就位起吊时，吊索应固定在规定的吊环上，不得利用瓷锯起吊，并不得碰伤瓷套;考虑到互感器重量为L4t左右，吊装采用立抱杆起吊，或利用引线孔做为吊装孔，孔上横两个相扣槽钢作为吊装横梁。由于互感器较高，为防止起吊时翻倒,在互感器顶部用尼龙绳将两根牵引绳与互感器捆在一起，保持重心稳定；安装面应水平，并列安装应排列整齐，固定牢固，同一组互感器的极性方向应一致。7.6.3接地互感器的外壳接地；备用的二次绕组端子应先短路接地，补刷油漆。第7节避雷器安装安装前检查一安装就位一接地。7.7.1安装前检查瓷件应无裂纹、破扳，试验合格，绝缘良好；避宙器各连接处的金属接触表面应除去氧化膜及油漆，并涂一层凡士林或电力复合
