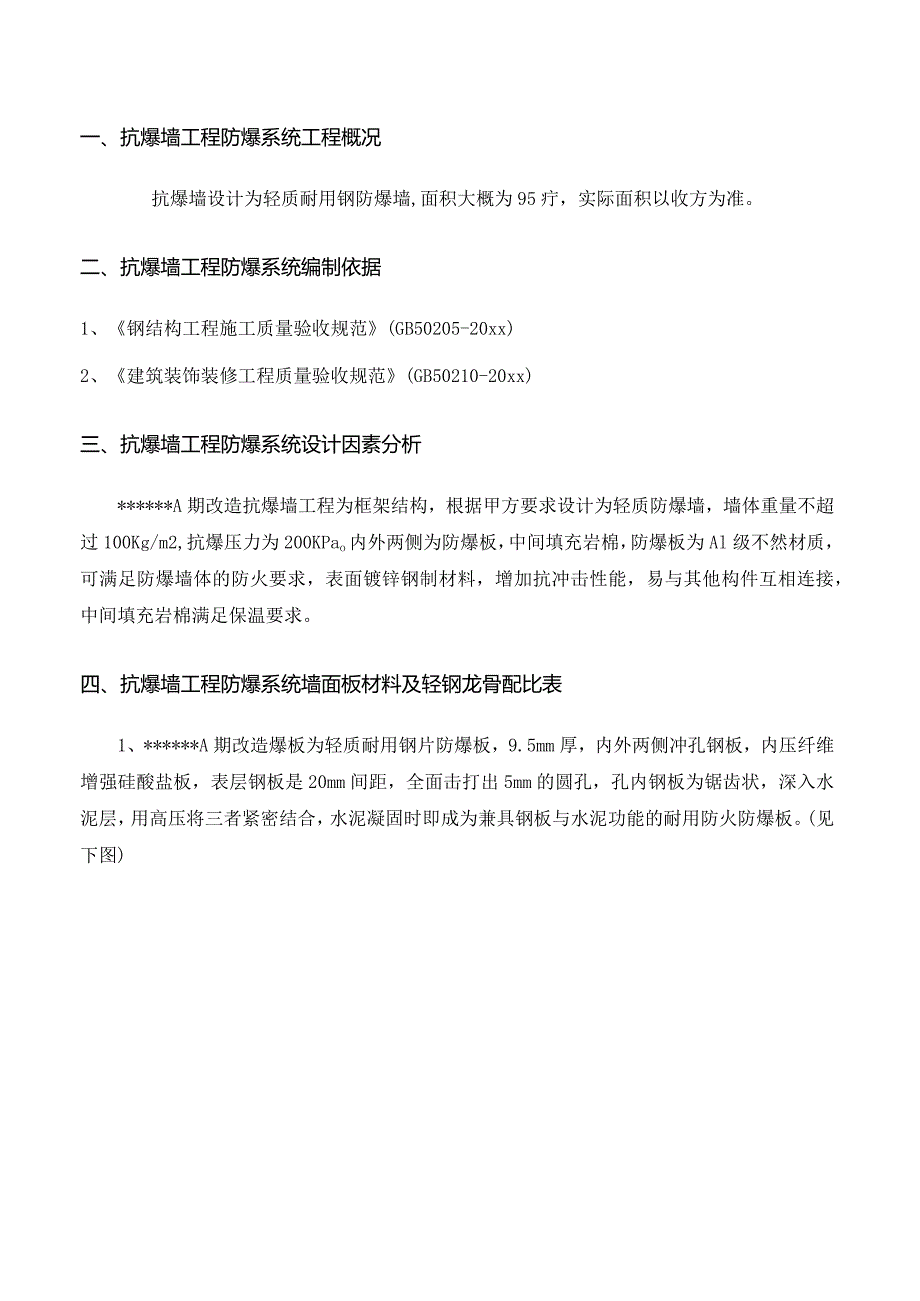

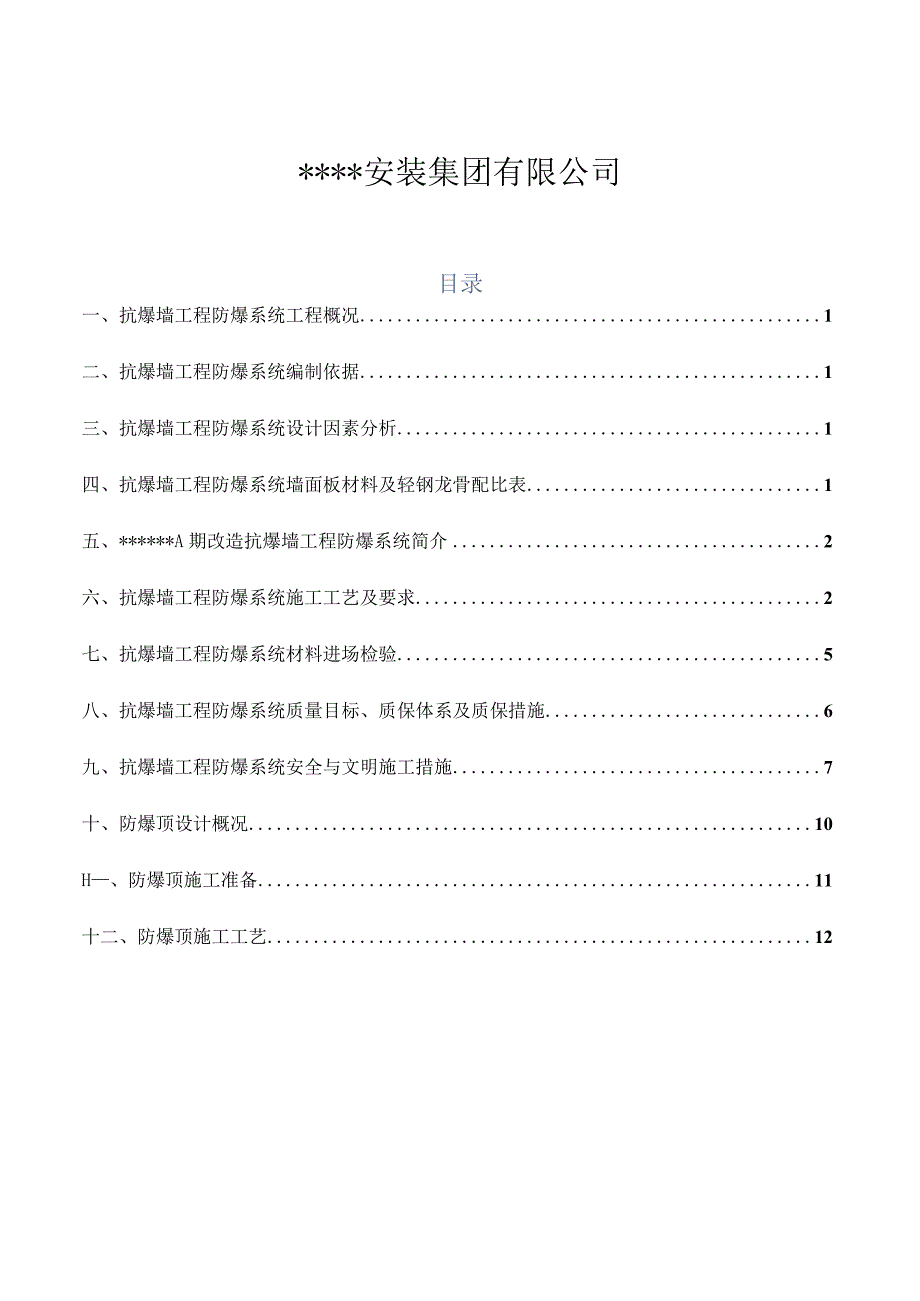

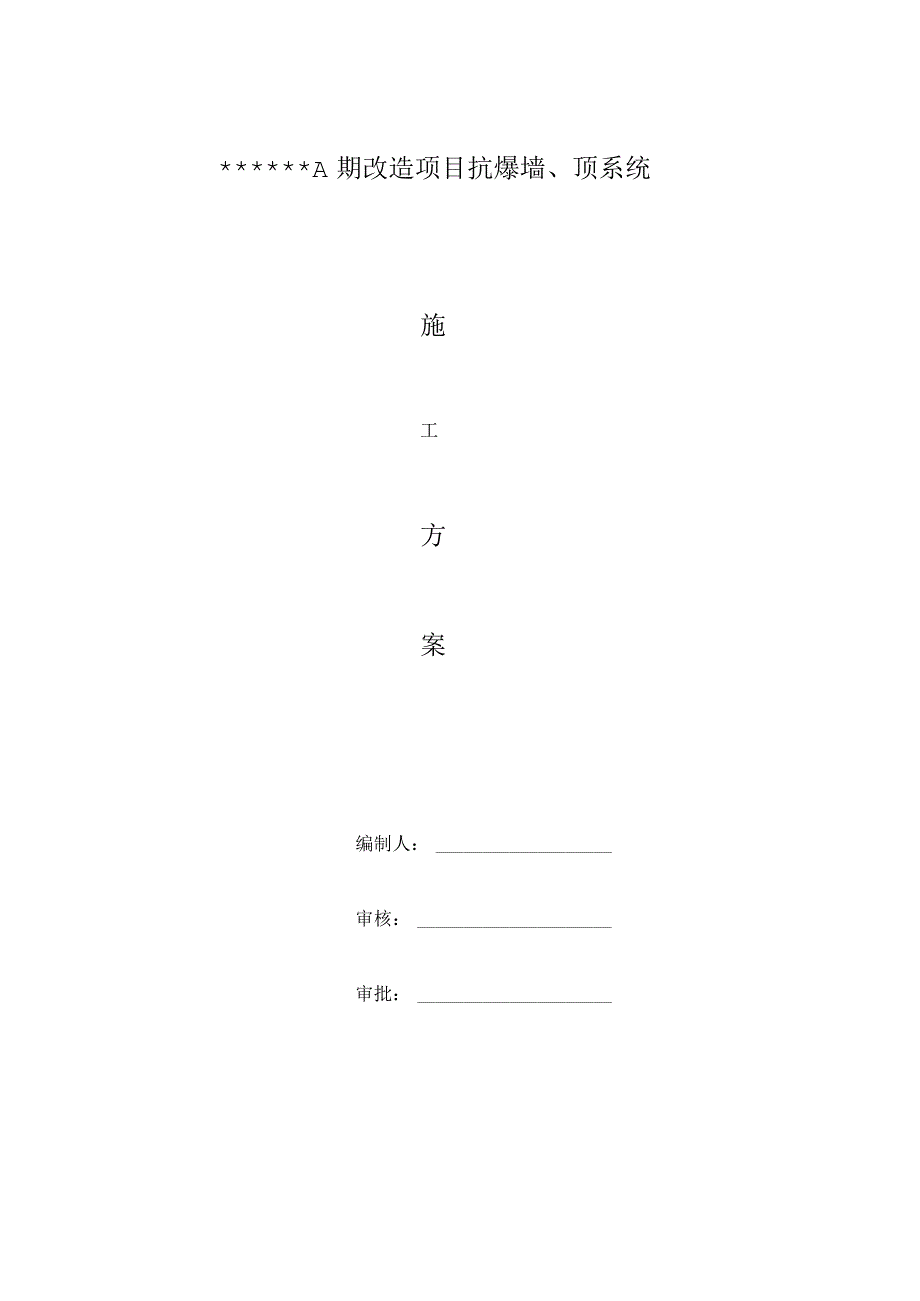

1、*A期改造项目抗爆墙、顶系统施工方案编制人：审核：审批：*安装集团有限公司目录一、抗爆墙工程防爆系统工程概况1二、抗爆墙工程防爆系统编制依据1三、抗爆墙工程防爆系统设计因素分析1四、抗爆墙工程防爆系统墙面板材料及轻钢龙骨配比表1五、*A期改造抗爆墙工程防爆系统简介2六、抗爆墙工程防爆系统施工工艺及要求2七、抗爆墙工程防爆系统材料进场检验5八、抗爆墙工程防爆系统质量目标、质保体系及质保措施6九、抗爆墙工程防爆系统安全与文明施工措施7十、防爆顶设计概况10H、防爆顶施工准备11十二、防爆顶施工工艺12一、抗爆墙工程防爆系统工程概况抗爆墙设计为轻质耐用钢防爆墙,面积大概为95疔，实际面积以收方为准。
2、二、抗爆墙工程防爆系统编制依据1、钢结构工程施工质量验收规范(GB50205-20xx)2、建筑装饰装修工程质量验收规范(GB50210-20xx)三、抗爆墙工程防爆系统设计因素分析*A期改造抗爆墙工程为框架结构，根据甲方要求设计为轻质防爆墙，墙体重量不超过100Kg/m2,抗爆压力为200KPao内外两侧为防爆板，中间填充岩棉，防爆板为Al级不然材质，可满足防爆墙体的防火要求，表面镀锌钢制材料，增加抗冲击性能，易与其他构件互相连接，中间填充岩棉满足保温要求。四、抗爆墙工程防爆系统墙面板材料及轻钢龙骨配比表1、*A期改造爆板为轻质耐用钢片防爆板，9.5mm厚，内外两侧冲孔钢板，内压纤维增强硅酸
3、盐板，表层钢板是20mm间距，全面击打出5mm的圆孔，孔内钢板为锯齿状，深入水泥层，用高压将三者紧密结合，水泥凝固时即成为兼具钢板与水泥功能的耐用防火防爆板。(见下图)2、龙骨配比表适用部位规格断面尺寸沿顶龙骨12镀锌方管Q235120*53*5.5沿地龙骨12镀锌方管Q235120*53*5.5横撑龙骨12镀锌方管Q235120*53*5.5竖龙骨12镀锌方管Q235120*53*5.53、岩棉板为15Omm厚。五、*A期改造抗爆墙工程防爆系统简介轻质耐用钢防爆墙系统由轻质防爆板/岩棉/螺栓/龙骨等系统所组成。具有防爆性好，防火性好，当发生爆燃时，系统具备完整性，不会开裂，维护重要电缆的安全
4、，发生爆燃时，系统具有绝热性，系统内部微升很小，确保电缆在正常温度下工作。六、抗爆墙工程防爆系统施工工艺及要求竖龙骨为镀锌槽钢12,分布间距为1200mm；防爆墙与钢架梁、柱、楼板连接处设置天地龙骨，天地龙骨为镀锌槽钢12；横撑龙骨为镀锌槽钢12,1200mm高设置一道，以后每增加1200mm设置一道；门、窗洞口四周设置闭口镀锌槽钢【12龙骨。防爆板与轻钢龙骨通过M4自攻螺丝连接，间距为200毫米。当轻钢龙骨安装完后在龙骨上面安装1200X2400X9.5mm防爆板，检查墙体与结构楼板及墙体是否有空隙，然后用防火硅铜密封胶把空隙填塞。下图为龙骨安装示意图。1200mm120mm9crm1、骨架
5、安装1）根据图纸尺寸弹好槽钢管的位置线，用M12膨胀螺栓把顶龙骨、底龙骨和连接结构的龙骨安装在大梁及混凝土地面上，膨胀螺栓间距500三o2）天地骨安装完成后，再进行竖龙骨的安装，竖龙骨为焊接安装。先安装每跨的两端，后拉线安装中间的槽钢，槽钢连接处的切口要整齐，连接槽钢竖龙骨到顶和底龙骨，可用电焊方法（先点焊，校正完毕再行焊接，焊缝要饱满）或螺栓方法连接。安装后再进行校正一遍，使垂直度、平整度达到规范要求。2、防锈漆、防火涂料的施工防爆墙骨架安装焊接完成后，进行外露铁件的除锈打磨工作，清理干净，经监理验收合格，方可进行防锈漆的涂刷。龙骨底漆为防锈底漆两遍，面漆为防火涂料。3、外侧防爆板的安装D待
6、骨安装完成，经监理验收合格，方可进行防爆板的安装；2）防爆板采用横排法施工，然后用M4的自攻螺丝固定；3）防爆板接头处的需进行打磨处理。4、保温棉安装外侧防爆板安装后，安装15OnInl保温棉，安装应符合规范要求。5、内侧防爆板的安装1）待外侧防爆板安装完成，经监理验收合格，方可进行内侧防爆板的安装；2）防爆板采用横排法施工，然后用M4的自攻螺丝固定；3）防爆板接头处的需进行打磨处理。七、抗爆墙工程防爆系统材料进场检验1、轻钢龙骨主件：主龙骨、副龙骨应符合设计要求。2、轻钢骨架配件：支撑卡、连接件、固定件、附墙龙骨等附件应符合设计要求。3、紧固材料：射钉、膨胀螺丝、镀锌自攻螺丝等应符合设计要求
7、。4、填充防火材料：按设计要求选用。5、防爆板材：防爆板采用9.5mm抗爆板。6、主要机具:直流电焊机、电动无齿锯、手电钻、螺丝刀、射钉枪、线坠、靠尺等。7、材料的进场要求应满足施工现场的进度需要，对进厂的材料做好成品保护，防止践踏避免成品的污染，卸车的时候轻拿轻放，避免损坏。镀锌方管进厂以后检查其本身是否损坏,经验收以后方可进行安装。8、对于进场主材的品种、规格、性能等应符合现行国家产品标准和设计要求。应检查产品质量合格文件、中文标志及产品检验报告。并及时进行报审，经监理公司审批以后，方可进行安装。对发现有质量问题的材料要求退场。八、抗爆墙工程防爆系统质量目标、质保体系及质保措施1、龙骨及防
8、爆板板面允许偏差龙骨允许偏差序号项目允许偏差(mm)检查方法1立面垂直3用2m托线板检查2表面平整2用2m直尺和楔形塞尺检查2、防爆板板面允许偏差序号项目允许偏差(mm)检验方法1表面平整3用2m直尺和楔形塞尺检查2立面垂直3用2m托线板检查3接缝高低0.6用直尺和楔形塞尺检查3、质量保证体系本工程质量目标为合格工程，为确保工程质量目标，项目经理部建立由项目经理领导，现场经理、主任工程师中间控制，专业监理工程师基层监督的三级工作质量保证体系，落实质量工作责任制，编制质量计划，明确工程质量目标。实施过程中，重点进行“一案三工序”的管理。质保体 系4、质量保证措施根据质量保证体系图，建立岗位责任制
9、及质量监督制度，明确分工职责，落实施工质量控制责任。严格按工序质量控制程序进行施工,确保施工质量。闻，苧种麻萌摩施工过程中建立有效的质量信息反馈及定期质量检查制度。九、抗爆墙工程防爆系统安全与文明施工措施1、防爆墙施工存在着显著特点，从而其安全管理网络与安全生产制度就特为重要，故防爆墙项目部以“安全第一，预防为主”的方针采取如下安全文明施工措施：D成立安全文明施工领导小组，现场设专职安全员，并负责对施工安装人员进行三级安全教育。安全施工管理人员挂牌上岗。进入施工现场人员一律要戴安全帽，高空作业系好安全带。及时对施工过程中未固定牢固的构件加以临时固定，施工过程中严禁乱扔乱抛严禁向上或向下丢抛螺钉
10、、螺帽及其它物品。2）关键的安全施工部位应挂有明显的安全警示牌。3）施工用电采用“三相五线制”三级配电，三级保护，机具设备的接地接零必需安全可靠，设备专人操作，持证上岗，严禁私接乱拉电线，配电箱要加锁，有专人保管，并设置防雨措施，各种机具设备要安装漏电保护装置，按规定做好一机一闸一保护。4）现场切割、电焊要有专人管理，并设专人消防用具，涂料及易燃易爆物品应有专人负责，远离火源，设专库存放。5）在框架梁上工作时要求穿品质好的平底工作鞋，在框架梁上进行焊接和板面铺设工作时应挂好安全带，安全带的使用应做到“高挂抵用”的原则。如果框架上方没有地方扣安全带可由安全员在框架上系安全绳用于扣安全带。6）施工
11、中废料每日派工人收拾集中堆放，完工前所有余废料须清理干净。以保证施工场地的清洁。2、具体的安全施工措施：安装立墙时，在墙体的两边搭设同等高度的脚手架，在一定高度施工时，铺好跳板，每升一层就铺设一层跳板，工人在此施工时，必须系好安全带，戴好安全帽。防爆墙施工过程中主要涉及到吊装、焊接、高空作业等危险性工作，具体施工过程中所涉及的危险源类别按下表中所示：序号作业活动危险因素标识是否为重大危险因素控制方法启动时间完成时间所有涉1、吊点选择不当是吊装时要正确选择吊点。是指挥时，要由专职起重工指挥。信号要明确，联络要1及吊装作业2、指挥不当畅通，操作人员要服从指挥。施工开始3、吊物捆绑不牢是吊装时，设备
12、要捆绑牢固，且有防止滑脱的措施。2所有涉及麻绳使用1、麻绳无防割措施是在麻绳使用时的棱角处加护瓦保护。施工开始2、与电源线、电焊线接触是电缆线、电焊线与钢丝绳交叉时，在电缆线和电焊线上装设套管。3所有涉及施工用电作业1、电源盘柜无接地保护是电源由专职电工接线。经常检查盘柜的接地情况。2、电源线裸露是加强监督检查，发现裸露处立即由电工处理。3、开关、插座外壳缺损，带电体裸露是加强现场检查管理，发现后立即处理。4、未按规定安装设漏电保护器是按照规定装设漏电保护器。4所有涉及电焊、切割作业1、无防火措施是使用电焊、切割前，清理周围的易燃爆物品，动火时，要有充足的消防器材。施工开始2、不戴防护面罩及眼
13、镜是加强现场检查管理，电气焊人员要正确使用劳动防护用品。3、电焊把线裸露是加强现场管理，发现裸露处立即处理4、切割机漏电是加强现场监督管理，使用新切割机5高空作业高空坠落是附设安全网，发放安全带并加强现场监督，使之正确使用施工开始高空落物是立体交叉作业塔设隔离层，工具、设备传递用保险绳3、施工安全措施：最早发现的人员立即向项目经理报告，报警，并采取一切办法切断事故源，防止事故的扩大和扩散；项目经理接到报警后，应迅速通知指挥部和事故相关的政府部门应急救援队伍迅速赶到事故现场；指挥部通知上级主管部门和相关部门领导报告事故情况；发生事故的现场，应迅速查明事故发生源、部位和原因，凡能自救为主的而能消除
14、事故以自救为主，不能控制事故扩大或扩散的，应及时向指挥部报告，并提出施救的措施；指挥部成员到达事故现场后，根据事故状态及危害程度作出相应的应急决定，并命令各应急救援队伍立即开展应急救援和抢救，将伤员尽快送往医院等措施；当事故得到控制或基本解决伤员和财产清理后，立即成立事故调查小组：由管安全的副总经理组织安全、保卫、技术设备、工会和发生事故现场的项目经理，安全员组成调查组，调查事故发生原因、分析、研究和制定防范措施；由管设备的负责人组成设备动力、机械、电修和发生事故现场参加并研究设备的维修文案，组织立即抢修，尽快恢复生产；十、防爆顶设计概况为轻质耐用钢防爆顶,面积大概为70m2,实际面积以收方为准，由于主，副龙骨及吊杆为镀锌槽钢10,主要考虑安全性，所以连接方式采用焊接固定十一、防爆顶施工准备1、材料及构配件：1）龙骨为镀锌槽钢IOo其中主，副龙骨均为镀锌槽钢IOo2）零配件有吊杆、吊杆为镀锌槽钢10,M4自攻螺丝、射钉、膨胀螺栓。3）罩面板按设计要求选用，轻质耐用钢片防爆板，9.5mm,内外两侧冲孔钢板，内压纤维增强硅酸盐板，表层钢板是20mm间距，全面击打出5mm的圆孔，孔内钢板为锯齿状
