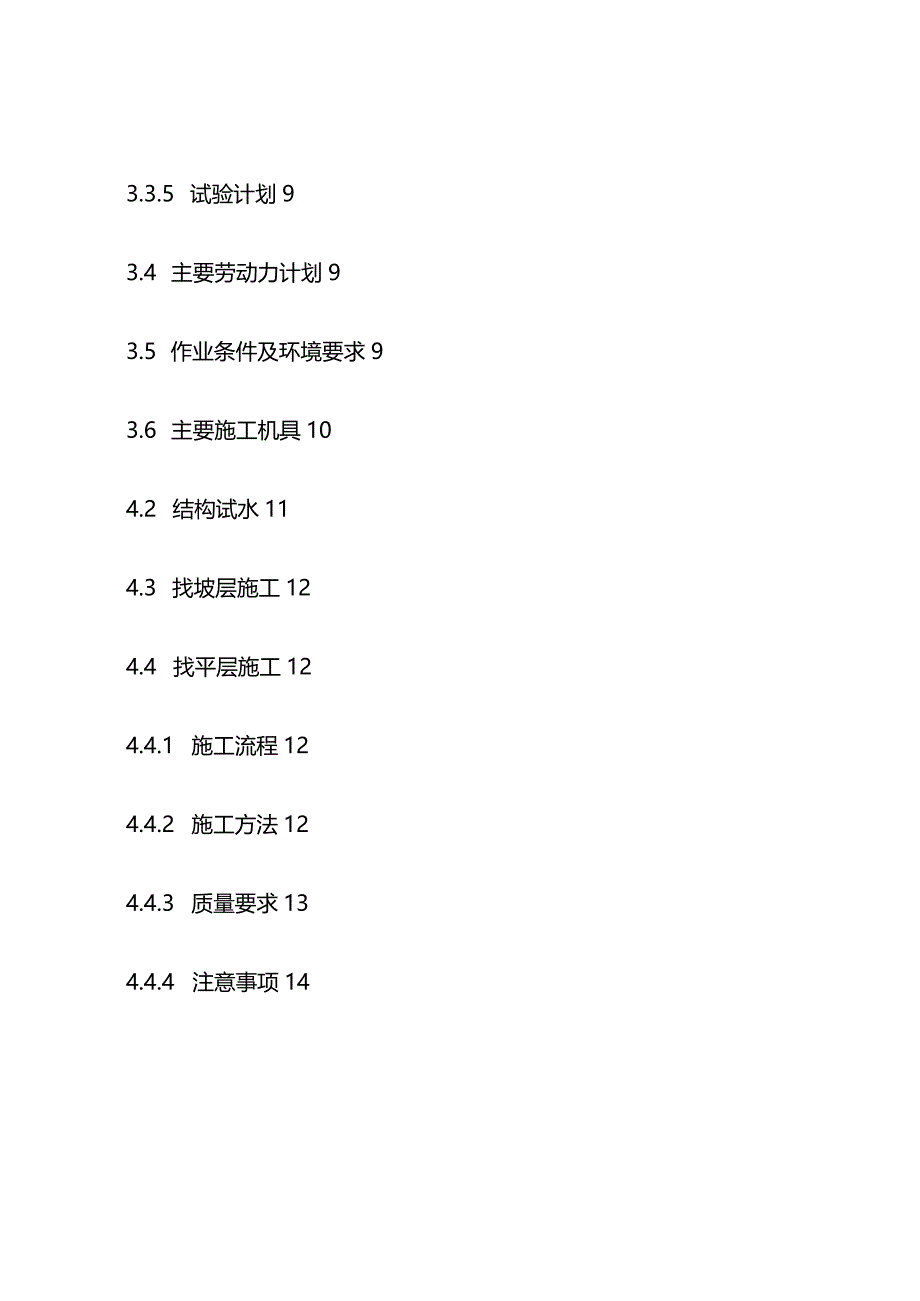

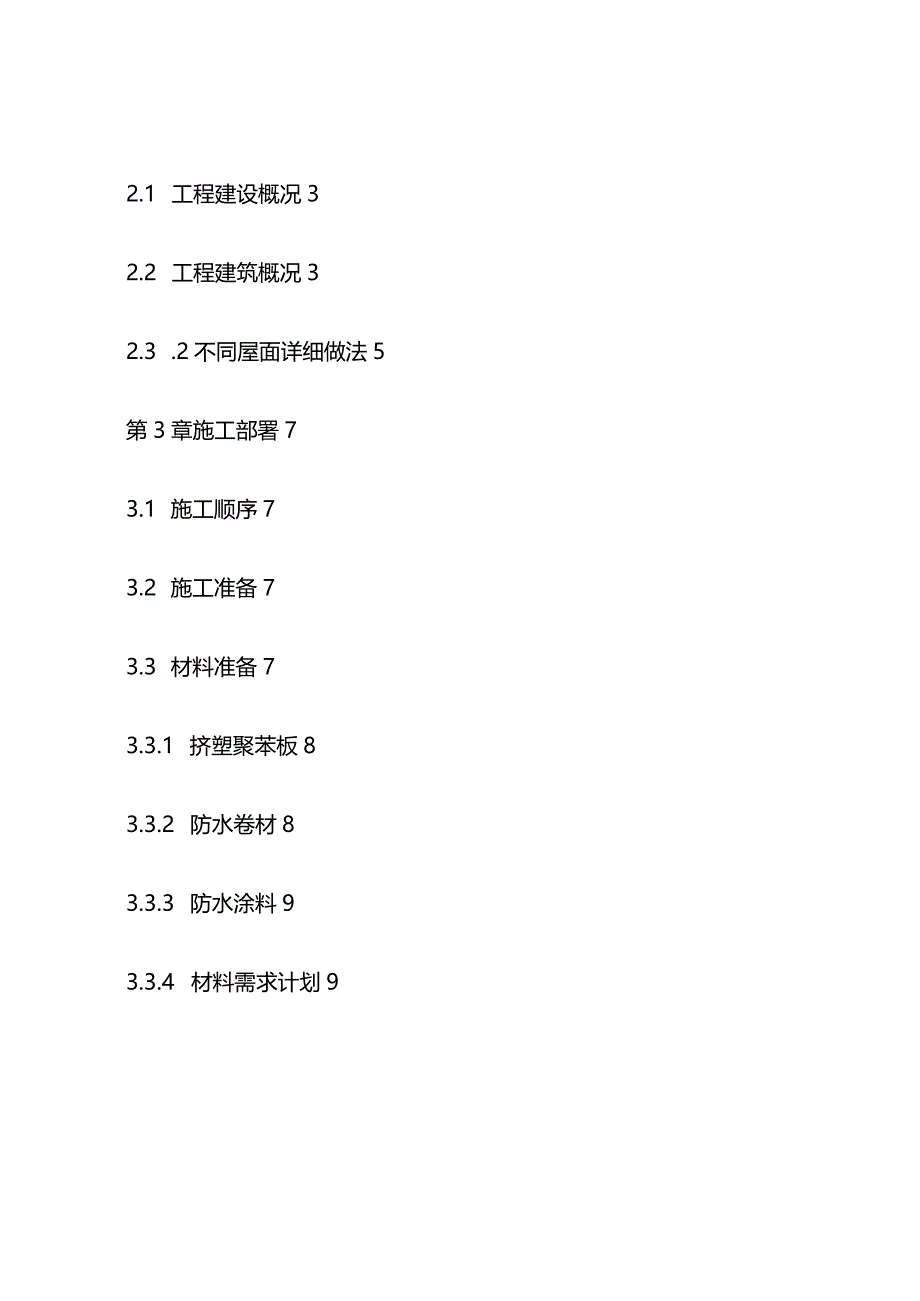

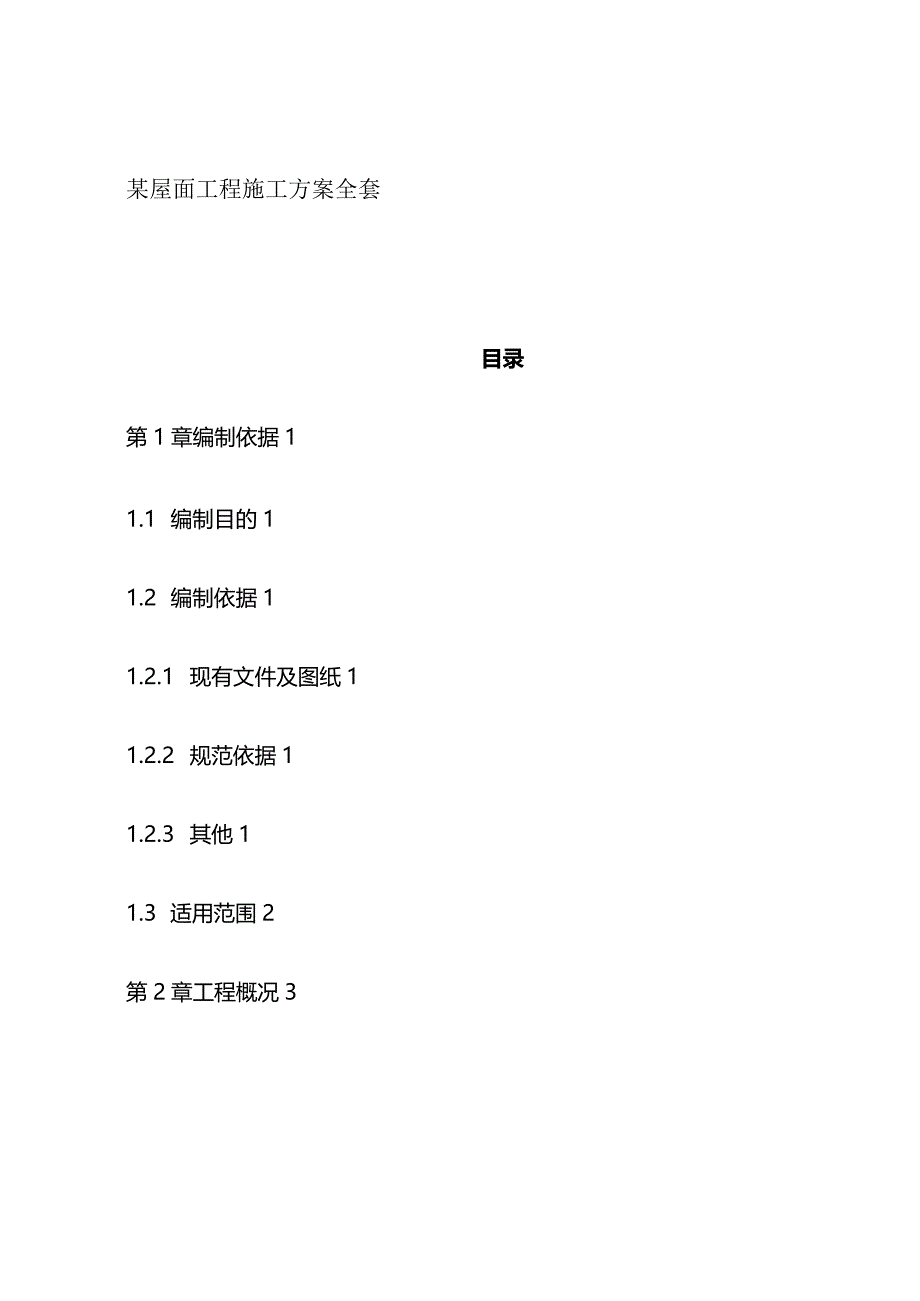

1、某屋面工程施工方案全套目录第1章编制依据11.1 编制目的11.2 编制依据11.2.1 现有文件及图纸11.2.2 规范依据11.2.3 其他11.3 适用范围2第2章工程概况32.1 工程建设概况32.2 工程建筑概况32.3 .2不同屋面详细做法5第3章施工部署73.1 施工顺序73.2 施工准备73.3 材料准备73.3.1 挤塑聚苯板83.3.2 防水卷材83.3.3 防水涂料93.3.4 材料需求计划93.3.5 试验计划93.4 主要劳动力计划93.5 作业条件及环境要求93.6 主要施工机具104.2 结构试水114.3 找坡层施工124.4 找平层施工124.4.1 施工流程
2、124.4.2 施工方法124.4.3 质量要求134.4.4 注意事项144.5 聚氨酯防水涂料施工144.5.1 施工流程144.5.2 施工方法14453注意事项154.6 防水卷材施工154.6.1 施工流程154.7 蓄水试验184.8 隔离层施工184.9 挤塑聚苯板保温层184.10 细石混凝土刚性防水层施工184.11 防滑地砖面层施工184.11.1 施工流程184.11.2 施工方法184.11.3 注意事项194.12 瓦屋面施工194.12.1 顺水条、挂瓦条的施工要求194.12.2 瓦屋面施工20第5章细部做法225.1女儿墙225.4 屋面出入口235.5 雨水口
3、245.6 水簸箕265.7 排气道穿屋面275.8 排汽道及排汽孔275.9 分隔缝28第6章质量保证措施296.1 质量保证措施296.2 质量检验资料296.3 成品保护30第7章安全保证措施317.1 安全管理方针317.2 安全组织保证体系317.4 安全管理工作327.5 安全技术措施32编制依据编制目的本施工方案旨在为新建居住项目（XXXXXXXXXXXXXX号地块）屋面工程施工提供较完整的技术指导文件，便于屋面防水、屋面保温、屋面找坡、屋面保护层等工序施工的质量控制，能优质、快速、高效地完成屋面工程的施工任务，并为业主、监理对屋面工程的施工方法、质量、工程进度等各方面的详细了解
4、提供依据。编制依据现有文件及图纸1 ）XXXXXXXXXXXXX地块项目结构施工图纸及建筑施工图纸；2 ）本工程施工合同。规范依据表L2-1主要标准、规范及图集一览表标准编号序标准名称号1建筑工程施工质量验收统一标准GB50300-20132屋面工程技术规范GB50345-20123坡屋面工程技术规范GB50693-20114屋面工程质量验收规范GB50207-20125建筑构造用料做法15ZJ0016住宅排气道（一）16J916-17平屋面15ZJ2018坡屋面15ZJ2119建筑节能工程施工质量验收规范GB50411-201910住宅装饰装修工程施工规范GB50327-200111夏热冬冷
5、地区居住建筑节能设计标准JGJ134-201012建筑材料燃烧性能分级方法GB8624-199713关于民用建筑外保温材料消防监督管理有关事项的通知公消（2012）350号其他1）湖北省、武汉市有关建筑工程管理、市政管理、环境保护等法规及规定；2）中建XX局集团有限公司建筑施工现场安全管理企业标准文件;3）本工程现场实际情况；4）公司类似工程施工管理经验。适用范围适用于本工程1#、2#、3#、4#楼、5#楼及IS#、2S#、3S#商铺屋面工程施工。工程概况工程建设概况工程名称新建居住项目（XXXXXXXXXXXXX）工程地点湖北省武汉市XXXXXXXXXXXX号地块建设单位设计单位勘察单位监理
6、单位施工单位工程建筑概况XXXXXXXXXXXXXXX地块项目位于XXXXXXXXXXXXXXX附近，项目由地下2层、地上2栋（Xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxo图2.2-1建筑总平面示意图屋面工程概况本工程屋面工程主要包含屋面防水、屋面保温、屋面找坡、屋面刚性保护层、屋面地砖、女儿墙、排气道、女儿墙变形缝、屋面天沟及有组织排水等。基本设计要求1）屋面防水设计等级I级（平屋面），采用二道设防，其中一道必须为防水卷材。2）钢筋混凝土结构建筑屋面所选用防水卷材及防水涂膜等防水材料,应满足国标屋面工程技术规范GB50345-2012、
7、坡屋面工程技术规范GB50693-2011及屋面工程质量验收规范GB50207-2012的各项要求方可施工。3）屋面有组织排水设计见相关屋顶平面图。除注明者外，钢筋混凝土结构平屋面排水坡度为2%,檐沟纵向排水坡度为1%,沟底水落差不得超过200mmo卷材防水屋面基层与突出屋面结构（女儿墙、立墙、天窗壁、变形缝、烟囱等）的交接处以及基层的转角处（水落口、檐口、天沟、檐沟、屋脊等）均应做成圆弧。内部排水的水落口周围应做成略低的凹坑，在水落口周围直径0.5m范围内的坡度不应小于5%o内排水雨水管见水施图。有组织内排水管在拐弯处,须设置掏堵口。4）屋面女儿墙或山墙上每隔IO15m（或经计算后的距离），
8、在距结构面上60100mm（或防水、保温层完成面标高抬高100处）设150x100溢水口。或：内天沟端部在山墙均设A50PVC管溢流口，管底高出天沟底100,管口伸出山墙面100o5）当屋面有高低跨采用有组织排水时，高跨排向低跨屋面的水落管下方设计混凝土水簸箕，做法详见15ZJ201-18-Co6座工程屋面采用建筑材料找坡具体做法详见屋面做法说明。平屋面施工需参照平屋面（15ZJ201）相关技术要求执行。坡屋面施工需参照坡屋面（15ZJ211）相关技术要求执行。7层面雨水管与阳台排水管均选用UPVC管直径为100mm;冷凝水管直径为30mm,若空调室外机搁板有组织排水至冷凝水管，则冷凝水管为5
9、0mmo所有冷凝水管及阳台雨水管（阳台污水的排水管除外）下口接入地下雨水系统有组织排放。当为种植散水时下口处设49049030混凝土板。8）管道出屋面做法详图集15ZJ201o伸出屋面的管道、设备或预埋件等，应在防水层施工前安装完毕，屋面防水层完工后不得在其上凿孔打洞或重物冲击，屋面钢构件与结构层相连处须用防水涂料涂封。9）当屋面有设施时，如设施基座与结构层相连，防水层应包裹设施基座的上部，并在地脚螺栓周围做密封处理；如在防水层上放置设施时，设施下部的防水层应做卷材增强层；必要时在其上浇筑细石混凝土,其厚度不应小于50mm;须经常维护的设施周围和屋面出入口至设施之间的人行道，应铺设刚性保护层。
10、不同屋面详细做法本屋面工程包含保温上人平屋面（屋面1）、不上人平屋面（）（屋面2）、不上人保温平屋面（屋面3）、保温坡屋面（屋面4）、不上人平屋面（二）（屋面5）五类屋面，屋面具体做法详见屋面做法表。项屋面类型使用部各部分构造做法目位屋保温上人住宅大1)10厚防滑地砖铺平拍实，缝宽面平屋面屋面，商10,聚氨酯密封胶勾缝；1业上人2)25厚1:3干硬性水泥砂浆；屋面3)40厚C20细石混凝土，内配钢筋双向04100;4)干铺聚氨酯纤维无纺布一层；5) 60厚挤塑聚苯板XPS(Bl级)，在高出屋面处须上翻不得低于完成面300,转角处应做成半径不小于50的圆弧；6) 1.5厚自粘高聚物改性沥青防水卷
11、材；7) 1.5厚聚氨酯防水涂料；8) 20厚1:3水泥砂浆(MI5)找平层；9) 20厚(最薄处)1:8水泥加气混凝土碎渣找2%坡，内设排汽管中距不大于6m；10)钢筋混凝土屋面板，随打随抹光，表面清理干净。屋不上人平楼梯间，1）40厚C20细石混凝土表面抹平；面屋面（一）电梯机2）干铺聚氨酯纤维无纺布一层；2房、设备机房3） L5厚自粘局聚物改性沥青防水卷材，在女儿墙、出屋面管道、烟道等高出屋面的地方须上翻，上翻高度不得低于完成面300；4） 1.5厚聚氨酯防水涂料；5） 20厚1:2.5水泥砂浆（Ml5）找平层；6） 20厚（最薄处）1:8水泥加气混凝土碎渣找2%坡，内设排汽管中距不大于
12、6m；（做法参15ZJ201-4/31）7）钢筋混凝土屋面板，随打随抹光，表面清理干净。屋不上人保商业不1）40厚C20细石混凝土表面抹平；面温平屋面上人屋2）干铺聚氨酯纤维无纺布一层；3面3）60厚挤塑聚苯板XPS（B1级），在高出屋面处须上翻不得低于完成面300,转角处应做成半径不小于50的圆弧；4） L5厚自粘高聚物改性沥青防水卷材；5） L5厚聚氨酯防水涂料；6） 20厚1:3水泥砂浆（Ml5）找平层；7） 20厚（最薄处）1:8水泥加气混凝土碎渣找2%坡，内设排汽管中距不大于6m；8）钢筋混凝土屋面板，随打随抹光，表面清理干净。屋保温坡屋S3#商业1）深灰色屋面瓦；面面坡屋面2）挂瓦
13、条L30X4,中距按瓦规格,4顺水条-30X6,中距500；3）35厚细石混凝土（配0415OX15O钢筋网）持筋层；4）干铺聚氨酯纤维无纺布一层；5）60厚挤塑聚苯板XPS（B1级）保温层；6）1.5厚自粘高聚物改性沥青防水卷材；7） L5厚聚氨酯防水涂料；8） 20厚1:3水泥砂浆（MI5）找平层；9）钢筋混凝土屋面板，随打随抹光，表面清理干净。屋不上人平出屋面DlO厚1:2.5水泥砂浆,抹平压光;面5屋面（二）管井2）干铺聚氨酯纤维无纺布一层；3） 1.5厚自粘高聚物改性沥青防水卷材；4） 1.5厚聚氨酯防水涂料；5） 20厚1:2.5水泥砂浆（Ml5）找平层；6） 20厚（最薄处）1:
14、8水泥加气混凝土碎渣找2%坡；7）钢筋混凝土屋面板，随打随抹光，表面清理干净。若后期存在设计变更、工程指令、工程联系函等文件，以后续书面文件为准。施工部署施工顺序为便于施工操作架的搭设及成品保护，本工程施工原则上按照从高到低的施工顺序进行。先进行楼梯间、电梯机房屋面施工，后进行主体大屋面施工。各栋主楼和商铺的屋面依据主体结构完成进度，错开施工。施工完成后及时对成品进行保护。施工准备1）施工前相关人员需仔细看图，充分理解设计意图，掌握施工图和设计变更中的细部构造及有关技术要求。2）施工前做好详尽的安全、技术交底，及时解决施工中存在的疑问，确保对施工图纸以及设计要求有足够的掌握，保证施工质量和进度。3）屋面施工前，对屋面材料进行清理，保证屋面施工无障碍，确保屋面工程施工顺利进行。4）清扫屋面，将屋面上松动的硅等杂物清理干净。5）穿过屋面和墙面的管根部位，采用细石混凝土堵塞密实，以便将管根固定。6）屋面结构试水，对结构渗漏部分处理完毕之后方可进行后续工序施工。材料准备施工前一周提出材料用量进场计划，提前三天组织所用材料进场。防水及保温材料必须有产品合格证书、性能检测报告，材料的品种、规格、性
