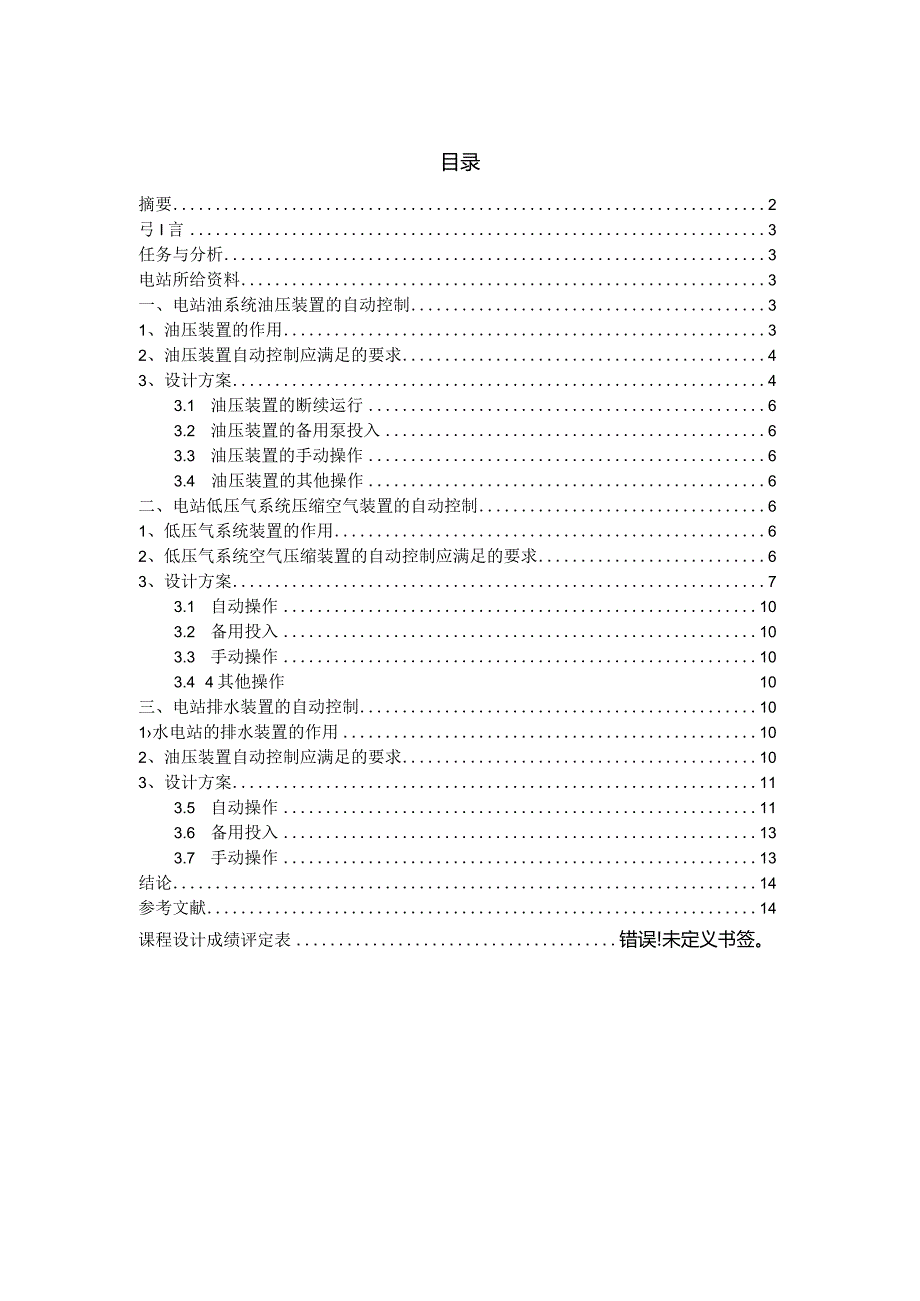

1、目录摘要2弓I言3任务与分析3电站所给资料3一、电站油系统油压装置的自动控制31、油压装置的作用32、油压装置自动控制应满足的要求43、设计方案43.1 油压装置的断续运行63.2 油压装置的备用泵投入63.3 油压装置的手动操作63.4 油压装置的其他操作6二、电站低压气系统压缩空气装置的自动控制61、低压气系统装置的作用62、低压气系统空气压缩装置的自动控制应满足的要求63、设计方案73.1 自动操作103.2 备用投入103.3 手动操作103.4 4其他操作10三、电站排水装置的自动控制101水电站的排水装置的作用102、油压装置自动控制应满足的要求103、设计方案113.5 自动操作

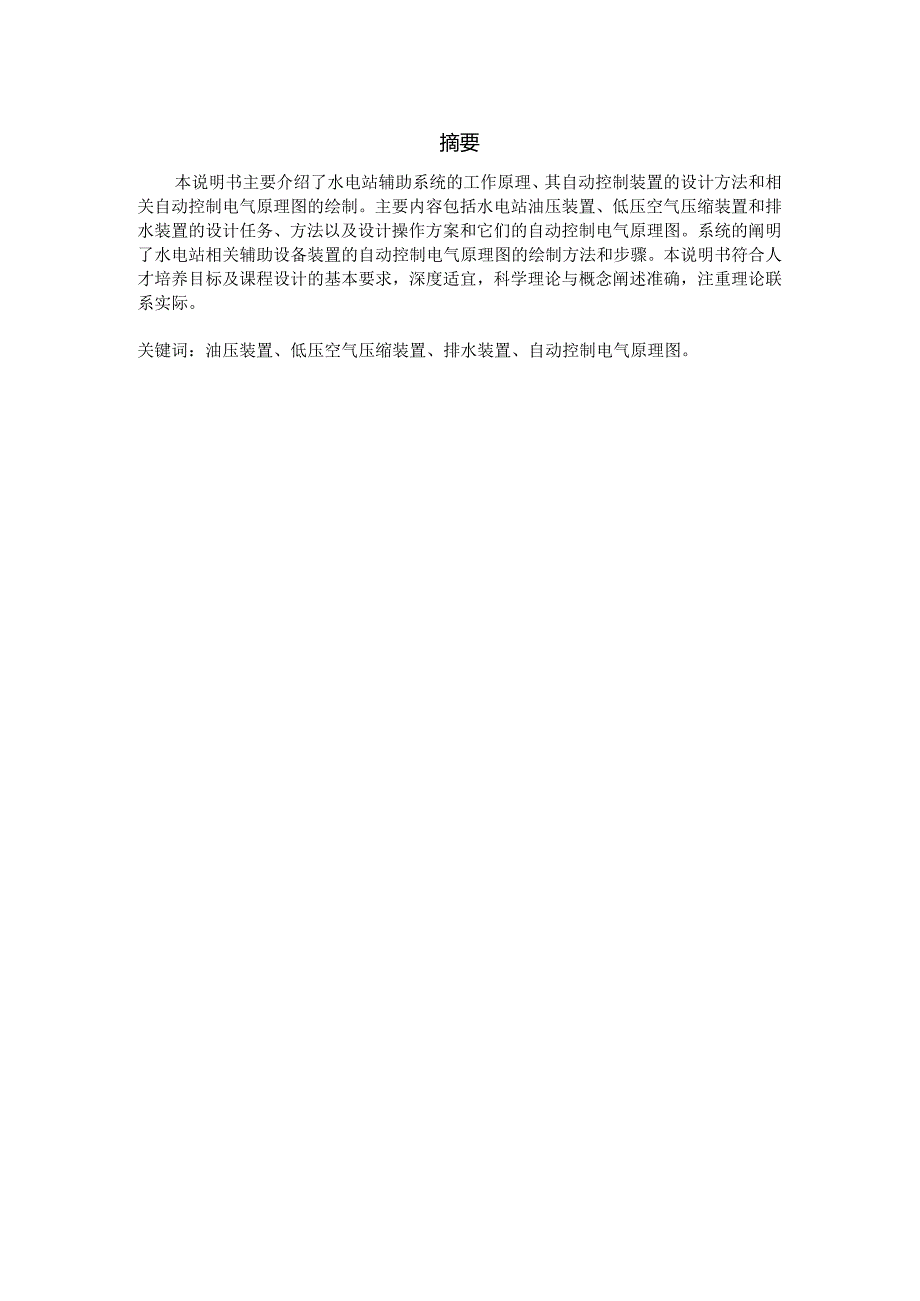

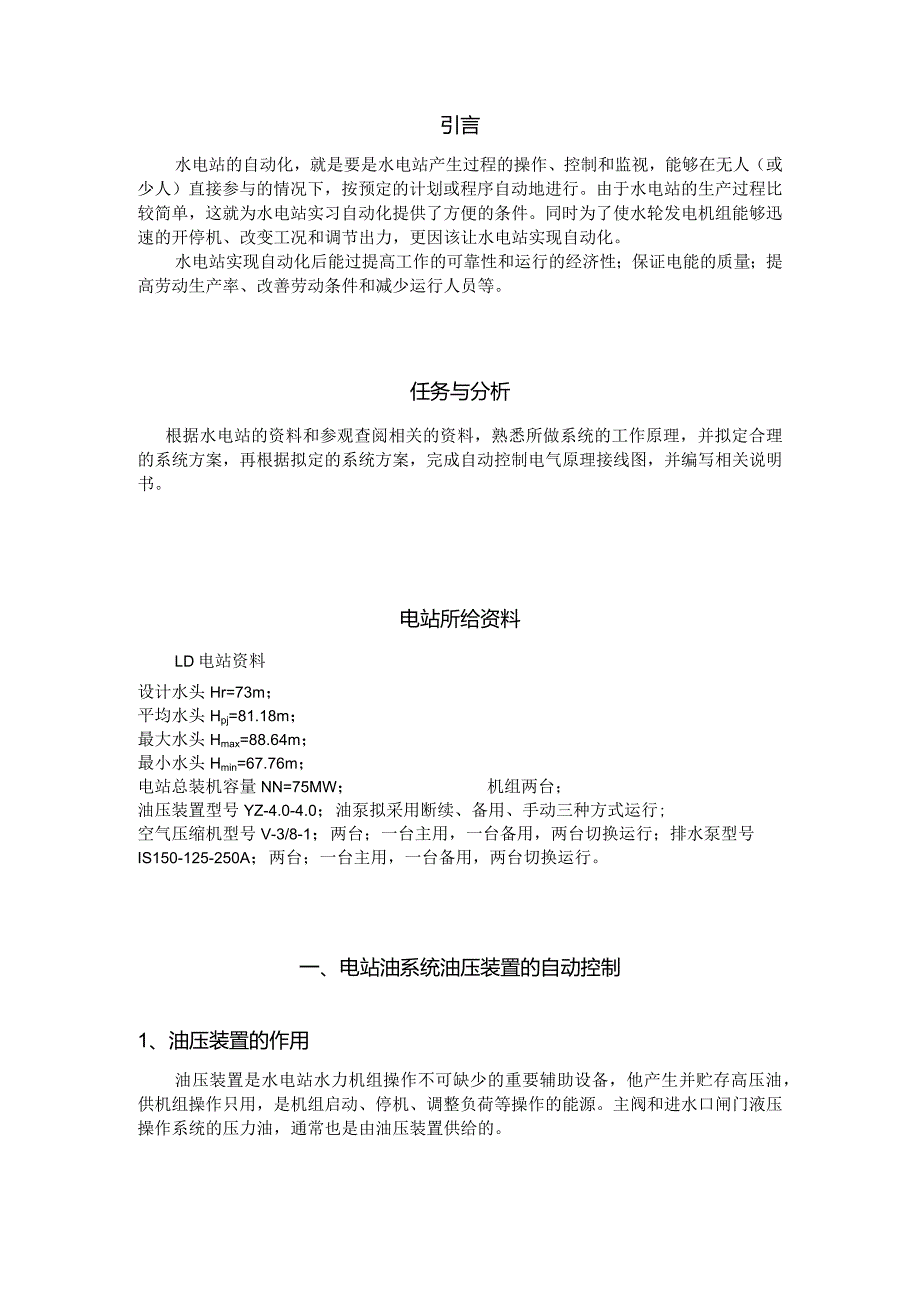

2、113.6 备用投入133.7 手动操作13结论14参考文献14课程设计成绩评定表错误!未定义书签。摘要本说明书主要介绍了水电站辅助系统的工作原理、其自动控制装置的设计方法和相关自动控制电气原理图的绘制。主要内容包括水电站油压装置、低压空气压缩装置和排水装置的设计任务、方法以及设计操作方案和它们的自动控制电气原理图。系统的阐明了水电站相关辅助设备装置的自动控制电气原理图的绘制方法和步骤。本说明书符合人才培养目标及课程设计的基本要求，深度适宜，科学理论与概念阐述准确，注重理论联系实际。关键词：油压装置、低压空气压缩装置、排水装置、自动控制电气原理图。引言水电站的自动化，就是要是水电站产生过程的操
3、作、控制和监视，能够在无人（或少人）直接参与的情况下，按预定的计划或程序自动地进行。由于水电站的生产过程比较简单，这就为水电站实习自动化提供了方便的条件。同时为了使水轮发电机组能够迅速的开停机、改变工况和调节出力，更因该让水电站实现自动化。水电站实现自动化后能过提高工作的可靠性和运行的经济性；保证电能的质量；提高劳动生产率、改善劳动条件和减少运行人员等。任务与分析根据水电站的资料和参观查阅相关的资料，熟悉所做系统的工作原理，并拟定合理的系统方案，再根据拟定的系统方案，完成自动控制电气原理接线图，并编写相关说明书。电站所给资料LD电站资料设计水头Hr=73m；平均水头Hpj=81.18m；最大水
4、头Hmax=88.64m；最小水头Hmin=67.76m；电站总装机容量NN=75MW；机组两台；油压装置型号YZ-4.0-4.0；油泵拟采用断续、备用、手动三种方式运行;空气压缩机型号V-3/8-1；两台；一台主用，一台备用，两台切换运行；排水泵型号IS150-125-250A；两台；一台主用，一台备用，两台切换运行。一、电站油系统油压装置的自动控制1、油压装置的作用油压装置是水电站水力机组操作不可缺少的重要辅助设备，他产生并贮存高压油，供机组操作只用，是机组启动、停机、调整负荷等操作的能源。主阀和进水口闸门液压操作系统的压力油，通常也是由油压装置供给的。2、油压装置自动控制应满足的要求油压
5、装置的自动控制，不论其接线如何不同，都应该满足一下要求：机组在正常运行或事故情况下，均应保证有足够的压力油来操作机组及主阀，特别是在厂用电消失的情况下，应有一定的能源储备；不论机组是处于运行状态还是处于停机状态，油压装置都应经常处于准备工作状态，即油压装置的自动控制是独立的，是按本身预先规定的条件自动进行的；机组操作过程中，油压装置的投入或切除应自动地进行，即不需要运行人员参与；油压装置应设备用油泵电动机组，当工作油泵发生故障时，备用油泵应能自动投入，并发出报警信号；、油压装置发生故障，油压下降至事故油压时，应能迫使机组事故停机。3、设计方案此次设计要求：油泵采用断续、备用、手动三种方式运行。
6、根据系统的工作原理，先拟定如下方案。其中IM为工作油泵电动机，2M为备用泵电动机。如IBP 2BP 3BP 4BP图1和图2。ISLBAM3Sgf2SL4SL3AM3/KAM/2(4)QKFU2(4)QK2(4)MFb42(4)MF4IKHft2(4)MF2(4)MFCFUIKHc2(4)QK03(6)KA2&暖2(4)“均2(4)MF2KAMa2(4)KHa2(4)KHc0。1(3)QKFU1(3)OKFUl(3)MFbl(3)MF4FUIQC。IKHo1(3)MFK3)MFCFUIKHc1(3)QK3(6)KAMIH汆FrK3)KAMlIMF2KAMrKHCl(3)KHcOO油泵1酬电动机
7、J油备用8泵电懒运行F动手动机油泵式机电动机油备用S泵电断鲂行动手动机2(6)BP4(8)BP3(7)BP11(4)KAM2(5)KAM3(6)KAM重复维电器港士事故过低稗1(5)BPzz2(6)BP3(7)BP/4(8)BP/.虢压力油压下限油压过低1R/,3.1油压装置的断续运行此时将IQe切换到自动位置。当油压槽油压降到油压下限时，压力信号器4BP动作，其接点4BP闭合使重复继电器2KAM励磁，2KAM闭合使IMF励磁，并通过其辅助动合接点IMF2闭合而自保持，动合接点IMFa、b.c闭合使油泵电动机IM起动，油泵向压油槽打油。当油压恢复到工作压力上限时，2BP闭合使IKAM励磁，IK
8、AMl断开，IMF失磁油泵电动机停止工作。若油压再次下降到工作油压下限时，4BP再次闭合，重复以上操作，实现油泵电动机断续运行的自动控制。3.2油压装置的备用泵投入不论什么原因，油压装置以油压低于油压过低线时备用泵自动投入。备用泵电动机2M的起动是由3BP的接点控制的，油压过低时3BP接点闭合，使3KAM励磁，3KAM2闭合使2M起动（2QC已处于备用状态），向压油槽打油。此时.3KAM3由于3KAM励磁而闭合，报警信号回路接通，发出报警信号。3.3油压装置的手动操作此时压油槽的油压由值班人员靠压力表监视。当发现油压降到工作压力下限时，值班人员将切换开关IQC或2QC切换到手动位置，使IMF或
9、2MF励磁，油泵电动机IM或2M起动，向压油槽打油。当油压达到工作油压上限时，将IQC或2QC切换到停止位置，油泵电动机即停止工作。3.4油压装置的其他操作若电动机的绕组过热，则IKH或2KH动作其接点KHa或KHC打开，使IMF或2MF失磁，电动机IM或2M停机，起过热保护作用，并发出信号。当压油槽的油压低于事故油压时，压力信号器IBPI接点闭合，发出事故停机命令，迫使机组事故停机。二、电站低压气系统压缩空气装置的自动控制1、低压气系统装置的作用电站中的低压气系统装置是水电站水力机组操作不可缺少的重要辅助设备，它为油压装置压力油槽、水轮机组调相运行、机组停机时的制动装置、安装检修时风洞工作及
10、设备吹扫清污等供气。2、低压气系统空气压缩装置的自动控制应满足的要求低压气系统应满足如下操作；自动向充气罐充气，维持储气罐的气压在规定的范围内；在空压机启动或停止的过程中，自动关闭或打开空压机的无负荷启动阀，对水冷式空压机，还应自动供给和停止冷却水；当储气罐的气压下降到工作压力下限时，备用压气机应自动投入，并发出报警信号；当压力过高或压气机出口温度过高时发出报警信号。此次设计要求:两台V381X型空压机，一台主用，一台备用。根据系统的工作原理，先拟定如下方案。采用两台V38-1型空气水冷式压缩机，一台工作，一台备用。三只储气筒中，两只用于调相压水用供气，另一只用于供机组制动用气，以保证制动气的
11、源的可靠性。为了实现自动控制，装设了四只压力信号器L4BP；两只无载启动电磁阀2YV、4YV以及冷却水开启、关闭电磁阀IYV、3YVo此外还有过热保护温度信号器1BT、2BTo设IM为工作压气电动机，2M为备用压气电动机。如图3、4和5o图3低压空气压缩装置机械系统图FUKMK-CHIK2K十IYViIKTiSYV2IYVo-4)-2YVc-_D-IYVJIYVcJ2YV-M-u3YVi2oLJ-4YVa4YVc3YV23YVc_Q_操作小母线熔断器电流监视压力下限重复继电器低正常上限自保持压压力阐EE气重复继电器压冷却水开启阀缩1#无载起rr机压动周延直时关闭气冷却水流阀关闭机出珠无蛔动阀关
12、闭作冷却水回阀开启2#路无载起动阀延z时关闭气冷却水阀关闭机无触动阀关闭压力过高KSFUlKHC2MF电动机电动机操作回路熔断器手动自动备用电动机熔断器手动自动备用KMK2KASe信号小母线电源消失信备用启动号压力过高L #保护动作回3#保护动作路JSLR(7)SLR0r=H-XSLR4(9)SLR0-=F-(10)SLR电7置接压力降低正常下限正常上限压力过高1(5)BP/2BPI/3BP/4(8)BP/,3.1自动操作此时应将IQC切换到自动位置。当储气罐的压力降低到工作压气机起动压力时，压力信号器IBP动作，其接点IBPl闭合，重复继电器IK励磁，其接点1匕闭合自保持；IKl闭合使磁力启
