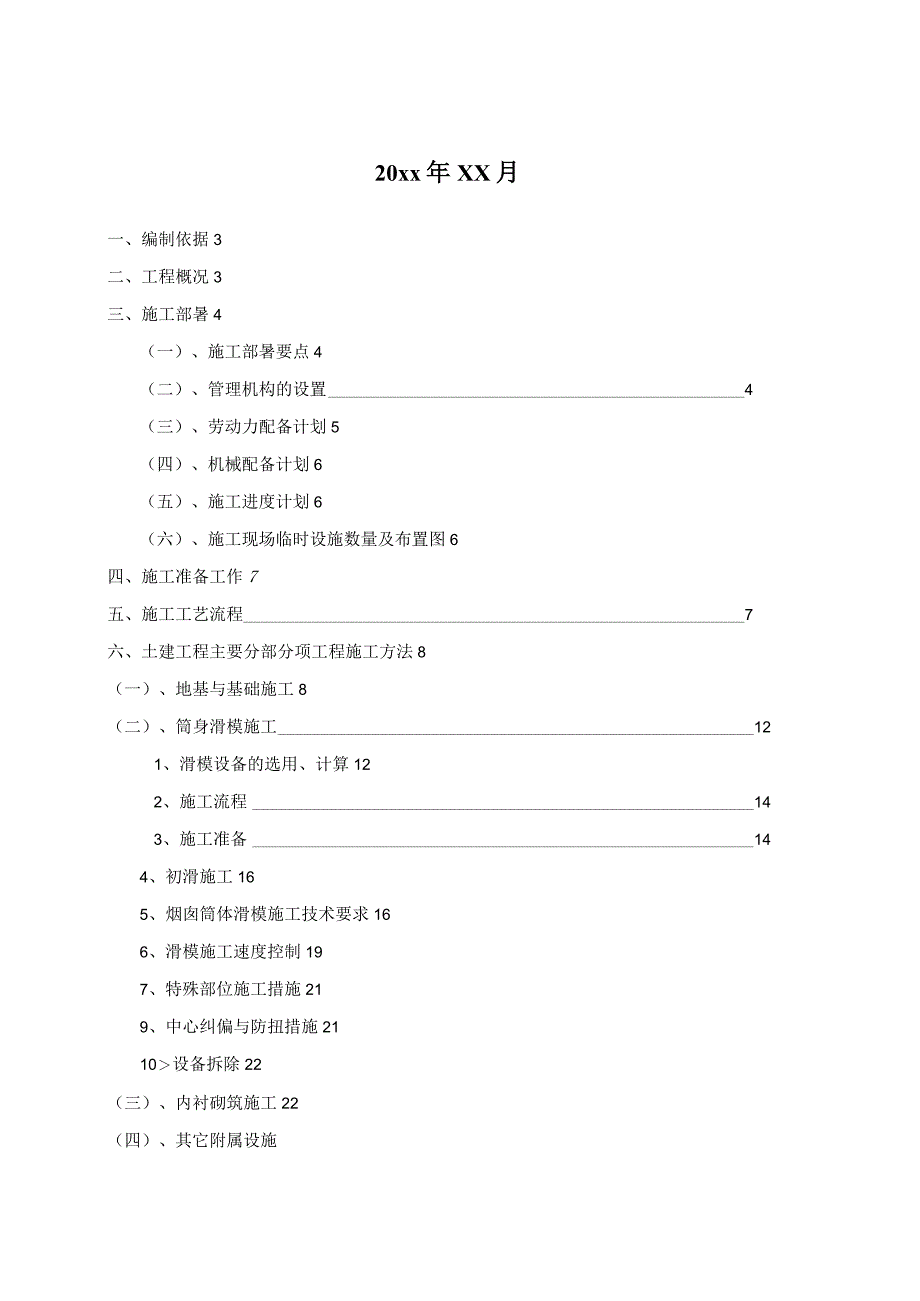

1、百米高混凝土烟囱施工方案编制：审核：审批：20xx年XX月一、编制依据3二、工程概况3三、施工部暑4（一）、施工部暑要点4（二）、管理机构的设置4（三）、劳动力配备计划5（四）、机械配备计划6（五）、施工进度计划6（六）、施工现场临时设施数量及布置图6四、施工准备工作7五、施工工艺流程7六、土建工程主要分部分项工程施工方法8（一）、地基与基础施工8（二）、筒身滑模施工121、滑模设备的选用、计算122、施工流程143、施工准备144、初滑施工165、烟囱筒体滑模施工技术要求166、滑模施工速度控制197、特殊部位施工措施219、中心纠偏与防扭措施2110设备拆除22（三）、内衬砌筑施工22（四

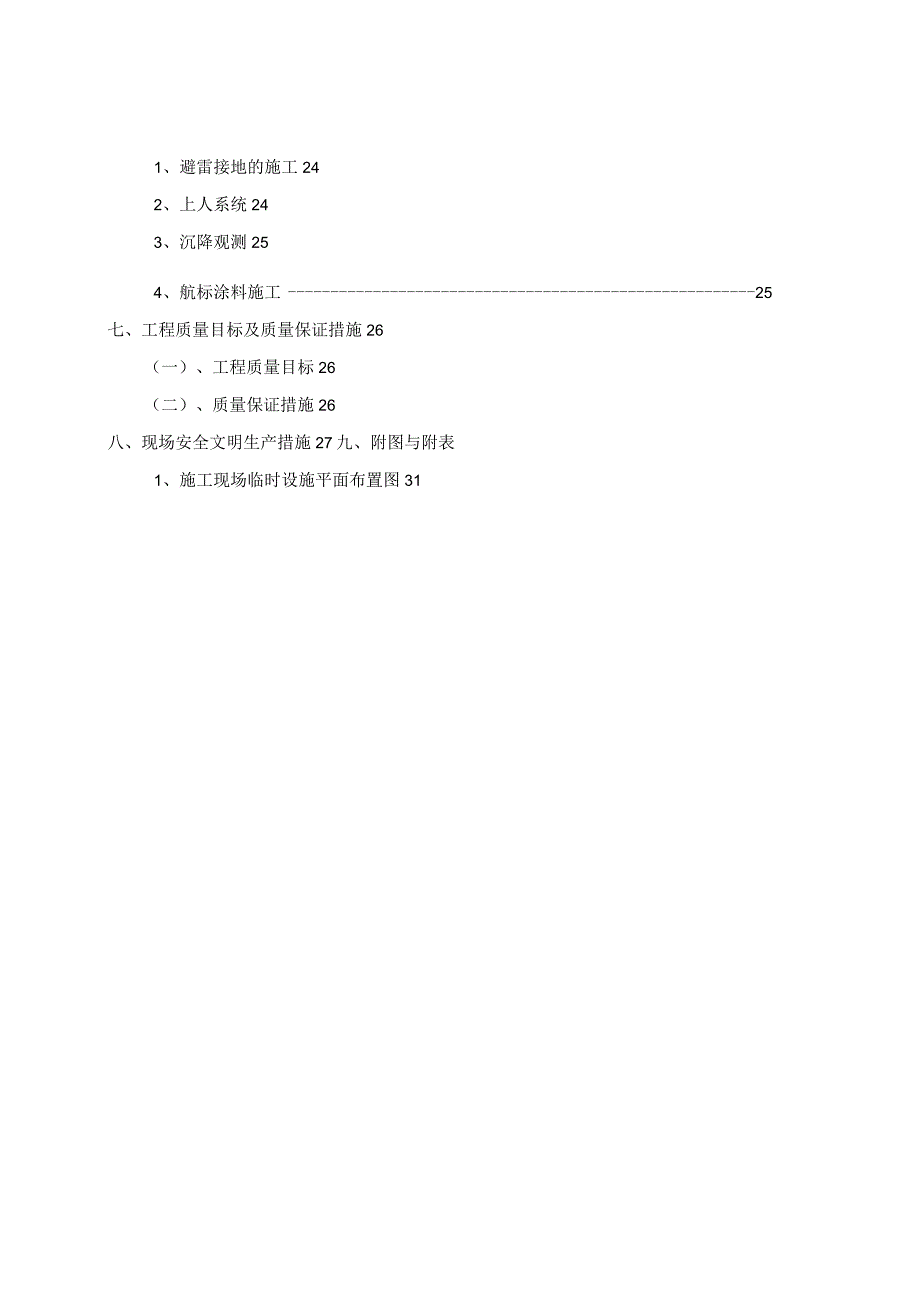

2、）、其它附属设施1、避雷接地的施工242、上人系统243、沉降观测254、航标涂料施工25七、工程质量目标及质量保证措施26（一）、工程质量目标26（二）、质量保证措施26八、现场安全文明生产措施27九、附图与附表1、施工现场临时设施平面布置图31一、编制依据1、烟囱施工图纸及有关文件2、混凝土结构工程施工质量验收规范(GB50204-2002)3、电力建设施工及验收技术规范(建筑工程篇SDJ69-87)4、建筑工程质量检验评定标准(GBJ301-98)5、建筑防腐工程施工及验收规范(GB50212-91)6、建筑防腐工程质量检验评定标准(GB50224-95)7、烟囱工程施工及验收规范(GB
3、J78-85)8、混凝土强度检验评定标装(GB107-87)9、建筑施工手册第三版10、建筑施工计算手册Ik建筑机械使用安全技术规程JGJ33-2001Jl19200112、建筑工程施工现场供电安全规范GB501949313、建设工程文件归档整理规范GB/T50328-200114、建筑工程施工质量验收统一标准GB50300-200115、混凝土质量控制标准GB501649216、建筑地基基础工程施工质量验收规范GB50202-200217、砌体工程施工质量验收规范GB50203-200218、钢结构工程施工质量验收规范GB50205-2001二、工程概况本工程为百米烟囱工程，钢筋混凝土结构，
4、隔热层采用珍珠岩板，内衬为耐火砖。筒壁外设钢爬梯一挂，钢平台两层，顶部设避雷针一组。该工程为变坡变截面结构，筒壁厚度自300变化到170厚。坡度变化为2%。为+120隔热层厚度为100mm和80mm厚两层；内衬为耐火砖：内衬在+0.00+30米段为345mm,+30.00+百米段为230mno在筒壁的一侧设计钢直爬梯一挂，钢爬梯在+15米一+80.00米为带护笼钢爬梯，休息板每隔15m设置一个，范围1580m。三、施工部署（一）、施工总体部署上考虑下述5个要点：1、现场总平面图布置应合理、紧凑既满足方便工程施工又要确保施工现场达到安全、文明、整洁、卫生。2、百年大计，质量第一，认真执行电力施工
5、规范以及国家施工规范，其中烟囱筒体的施工是本工程的主体，因此，要重视施工方案的可靠性，确保万无一失。3、在建设单位与监理的工期网络控制下，详细制作各个阶段的工期，确保施工顺利进行，根据合同的工期要求和施工当中的实际情况，确保总进度计划的实现。4、施工机械的选择、布置应考虑施工环境，结合工程特点，使机械的利用率达到最佳效果。5、齐抓共管现场的工程质量与安全生产的目标管理，加快筒体的形象进度。（二）、管理机构的设置本工程拟实行“项目法”施工，并实行项目经理责任制。项目经理作为我公司在项目上的全权代表，负责施工方案、技术措施、设备采购、材料调配、施工计划安排等关键问题的决策，对工程的质量、安全、工期
6、全面负责，完成已签定的合同内容。项目其他技术、管理人员对项目经理负责。为确保工程施工的安全、质量和工期要求，根据工程特点，选择常年施工构筑物的专业队伍，配备合理齐全的管理人员，组成项目管理班子，组建一个对施工管理有较高专业理论水平、实践经验及全面协调能力的项目经理部，对现场进行全面地组织协调、技术管理。（三）、劳动力配备计划施工劳务层是在施工过程中的实际操作人员，是施工质量、进度、安全、文明施工的最直接的保证者。我项目在选择劳务层操作人员时的原则为：具有良好的质量、安全意识；具有相类似工程施工经验的人员。根据本工程实际情况，管理和技术人员计划从国内派遣，普通工种由业主协调从当地招募。国内派遣人
7、员计划为8人。分别为项目经理1名，液压操作负责人2名，模板负责人2名，机械及安全负责人1名，钢筋负责人2名。其他需从当地招募人员见下表。本工程施工计划24小时不间断施工，人员安排按照两班考虑。工种人数工种人数钢筋工10混凝土工10模板工6电焊工2木工2机械工2测量员2信号工2电工1导索管理工2瓦工10力工8（四）、施工机械配备计划：现场配备滑模设备一套；搅拌机二台；钢筋弯曲机、切断机、拉伸卷扬机、电焊机、对焊机各一台；切割机、木工刨锯床、打夯机各一台；液压控制台二台、液压千金顶34台；同时配备机械维修工一名和其他小型机械若干，以备不时之用。具体见烟囱设备清单。（五）、施工进度计划本工程总日历工
8、期：120个日历天（不包括人员及设备准备运输时间）通过对本工程情况的详细研究，根据我方丰富的施工经验，我方认为在地质情况良好，容易处理的前提下，加强人力、物力配备，二十四小时轮班作业，可以在计划时间内顺利完成工程施工。具体的工期计划安排详见附表“施工进度计划表（横道图）”（六）临时设施项目数量及平面布置本工程的施工需临时设施如下：1、办公室、工人宿舍、仓库等：3米*20米=60平方米2、钢筋加工区：10米*10米=IoO平方米3、木材加工区：10米*5米=50平方米4、闲置模板、机具等堆放加工区：5米*10米=50平方米5、厕所：3米*7米=21平方米6、垃圾堆放地：4米*4米=16平方米7、
9、临时水电源：供至施工现场。施工现场临时设施布置见附表：临时设施布置图四、施工准备工作烟囱为重要构筑物，工序繁多、施工时间长、质量要求高、安全工作要求细致周到，机械用量多，而且必须保证连续作业，所以前期准备工作尤为重要。1、现场三通一平工作必须做好要有足够的施工场地。2、按照设计给定的坐标定出位置。3、根据划分的施工场地，做好施工总平面的布置，水、电要到位，同时设置备用电源，以防发生停电时能够继续滑升施工。4、本工程计划采用成品混凝土,应提前作好用量计划，保证施工需要。5、要准备备用的施工机械，如钢筋加工机械、震捣器等，一旦出现故障立即投入设备使用。6、井架、平台用各种构件必须清点，不得缺件，损
10、坏的应提前加工好。7、千斤顶及油压设备必须逐个检验，全部合格并调整同步，同时要有足够的备用千斤顶。8、根据千斤顶布置及间距计算出每个千斤顶的起重量，并根据提升架的高度计算支承杆的承载力及稳定性。9、根据计算出的承重杆数量进行加工，经检验合格后进场存放。10、按不同坡度和筒径计算出异形模板规格和用量，提前加工。11、烟囱在滑升过程中所需铁件提前加工进场，并标明规格和所用部位。12、需化验的材料先取样送试验室，合格后方可大批进料。13、提前做好各种碎的配比试验，按各施工阶段的平均气温、滑升速度，提出出模时间和出模强度要求。14、按沉降观测的要求，设定基准点及沉降观测点，做为沉降观测的依据。15、认
11、真审查图纸，将所有的图纸问题在施工前全部解决。16、管理班子明确分工、定岗定责，全部到位。17、按滑升速度计算出每班工作量，组织好前后台及滑升作业全部劳力。18、建立质量“三检”制度、交接班制度，对所有施工人员进行书面技术交底，使各工序施工顺序明确，各工种间配合要密切、责任到人、奖罚到人。19、做好停水、停电、机械故障的应急措施，一旦出现立即实施。五、施工工艺流程施工顺序A阶段：X施工准备基槽挖土方垫层B阶段：X基础钢筋碎分为2个阶段施工回填基础槽土搭设外井架20米高筒内外放模板线操作平台组装调试外井架滑至积灰平台积灰平台施工改装为无井架滑模筒体滑至百米C阶段：X避雷设施安装部分滑模设备拆除砌
12、砖吊盘架组装防腐涂料涂刷隔热板铺设以及内衬砌筑D阶段：派爬梯平台安装设备拆除电气系统安装-一散水坡。E阶段：派竣工清理技术资料归档竣工验收。六、土建工程主要分部、分项的施工工艺和方法（一）、地基与基础施工1、工程概况：基础部分有垫层、底板、环壁组成。垫层砂标号ClO,底板碎标号C20碎，环壁为C20碎。2、施工流程凿桩头一一地基验槽一.浇筑垫层-砌筑筒壁外砖模一回填土.一钢筋放线-绑扎底板钢筋一扎设施工平台一钢筋工程自检一钢筋隐蔽验收一冲洗基槽浇筑底板C20碎-处理施工缝一帮扎环壁钢筋一环壁钢筋验收一支环壁模板一模板加固一浇筑环壁C20碎一碎养护一拆模一隐蔽回填。3、施工准备：(1)、认真领会
13、设计意图和国家规范、标准及电力部各验收规范、评定标准。(2)、在垫层上放出A-A、B-B平面坐标线(3)、做好混凝土进场计划，对拉刚片加工、埋件加工、碎垫块加工。(4)、建立完善的质量保证体系、安全保证体系，确保有效运行。4、施工方案：(1)工程测量：烟囱圆心点位置由勘察绘院给定三点为定位依据，经现场测设后，由有关部门验线后，并通过中心点拉十字线，在场外设四个定位点，做为每次复核的依据。根据图纸设计和施工要求，承台碎和环壁碎分为两次浇筑，施工缝留在承台面上，在承台碎浇捣完以后，在承台面上再进行二次工程测量放线，重新复核以前测量的定位点，核准后方可继续使用，烟囱四周东、西、南、北四点作为定位依据
14、，并将烟道中心线在地坪上放出控制点。(2)、土方开挖根据烟囱工程图纸到位情况，土方开挖按照图纸进行施工，根据土质及标高，按设计要求范围尺寸进行放坡(1：0.33),用白灰撒定挖土轮廓，用挖掘机挖土至设计标高。通过计算留足土方回填量，堆积于基坑周边1米以外，余土外运。开挖过程中，随时监控。土层质量做好记录，如遇地下水，则依据实际情况采用井点降水，如遇阴雨天气，则针对边坡情况采用挡土板支撑方法进行加固，以防塌方。(3)、模板工程本工程积灰平台以下采用钢摸板施工。根据图纸要求，烟囱基础为环形基础，基础按垫层上附设的中心点，经复核无误后，按环形基础划出内外圆周，并弹墨线，沿线支模，外模采用250MM宽
15、、内模采用100MM宽，竖拼调整加固后显环形。采用三道手拉葫芦拉紧,整圈设。25钢筋焊接成环予以加固。支撑采用满堂脚手架，上部环梁采用吊模，内外模亦各设2道。25钢筋焊接成环予以加固。模板支设完毕后，应重点复核环径尺寸、模板支撑系统受力合理性及模板垂直度。环壁内外侧模板采用普通定型钢模板组装，用中48钢管以及对拉刚片铁丝紧固，环向设钢筋围楝，钢架子管加固，柱子采用定型钢模板，钢管柱箍加固。(4)、回填土分层厚度为30Omnb压实系数三0.94。回填土采用人工平土，采用打夯机夯实或用平台震动机震动。回填要求分层回填每层虚铺250,土粒径小于50,每层土一次完成，若需分段时应留斜槎，宽度800。(5)、钢筋工程：认真理解设计意图，清楚认识钢筋结构的设计要求与具
