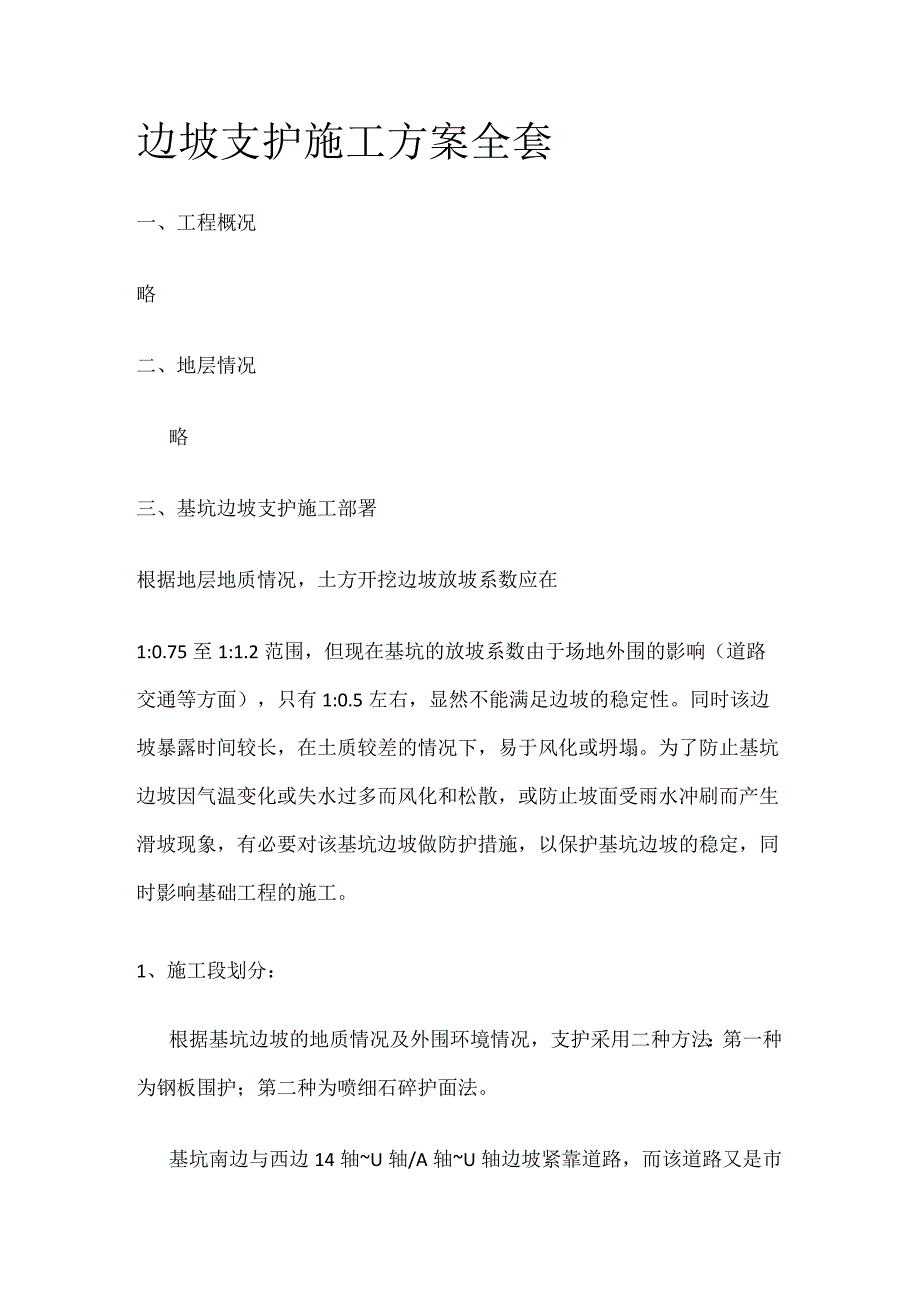

1、边坡支护施工方案全套一、工程概况略二、地层情况略三、基坑边坡支护施工部署根据地层地质情况，土方开挖边坡放坡系数应在1:0.75至1:1.2范围，但现在基坑的放坡系数由于场地外围的影响（道路交通等方面），只有1:0.5左右，显然不能满足边坡的稳定性。同时该边坡暴露时间较长，在土质较差的情况下，易于风化或坍塌。为了防止基坑边坡因气温变化或失水过多而风化和松散，或防止坡面受雨水冲刷而产生滑坡现象，有必要对该基坑边坡做防护措施，以保护基坑边坡的稳定，同时影响基础工程的施工。1、施工段划分：根据基坑边坡的地质情况及外围环境情况，支护采用二种方法：第一种为钢板围护；第二种为喷细石碎护面法。基坑南边与西边1

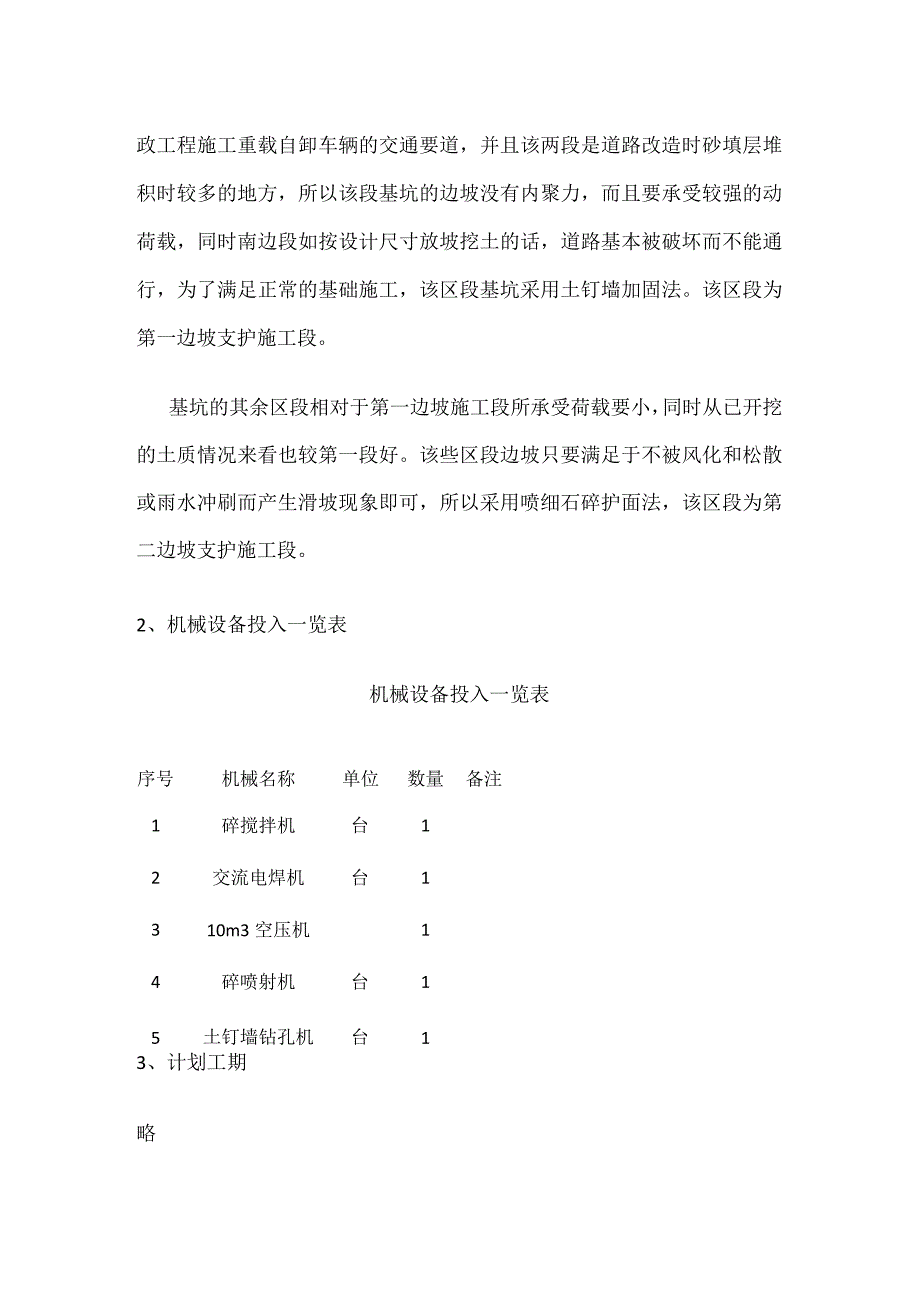

2、4轴U轴/A轴U轴边坡紧靠道路，而该道路又是市政工程施工重载自卸车辆的交通要道，并且该两段是道路改造时砂填层堆积时较多的地方，所以该段基坑的边坡没有内聚力，而且要承受较强的动荷载，同时南边段如按设计尺寸放坡挖土的话，道路基本被破坏而不能通行，为了满足正常的基础施工，该区段基坑采用土钉墙加固法。该区段为第一边坡支护施工段。基坑的其余区段相对于第一边坡施工段所承受荷载要小，同时从已开挖的土质情况来看也较第一段好。该些区段边坡只要满足于不被风化和松散或雨水冲刷而产生滑坡现象即可，所以采用喷细石碎护面法，该区段为第二边坡支护施工段。2、机械设备投入一览表机械设备投入一览表序号机械名称单位数量备注1碎搅
3、拌机台12交流电焊机台1310m3空压机14碎喷射机台15土钉墙钻孔机台13、计划工期略进度计划表项目名称12345678910111213清理现场钻孔喷锚杆表面喷面石碎清土、钉钢丝网喷细石碎L施工人员投入计划工种普工碎工钢筋工钻孔电工机修工项目名称土钉墙加固法浇细石碎四、土钉墙施工方案1、土钉墙加固法施工程序：土方开挖测量放线定位钻机就位接钻托校正孔位调整角度钻孔钻至设计深度反复提内钻杆插钢筋压力灌浆养护绑扎钢筋网喷细石校养护2、土钉成孔机具采用改装的普通地质钻机。3、土钉采用48钢管，钢管长度6m,土钉间距为1.2m。4、土钉孔与基坑边坡成垂直角。5、土钉孔内在放入土钉前必须清孔干净。6、
4、灌浆材料用纯水泥浆，水泥采用425#普通水泥，水泥浆水灰比为0.4-0.45左右，其流动性要适合泵送。7、灌浆方法采用一次灌浆法，灌浆压力不低于0.4MPa,也不宜大于2.0Mpao8、土钉墙加固见附图一。五、喷细石碎边坡支护施工方案1、喷细石碎施工程序：清理边坡杂土楔入12钢筋插筋扎钢筋网片设置泄水孔喷细石碎养护2、喷细石碎机械设备选择喷射细石碎护坡采用1台碎喷射机及1台10m3空压机及1台碎搅拌机。3、喷细石碎护坡施工方法：清理坡面上浮土以便碎面与坡面凝结牢固。同时把不平整的表面整理平整，以尽量减少碎用量。 楔入12钢筋，长度为1m,留置80mm露出坡面，以便与钢筋网片绑孔牢固。楔入钢筋间
5、距为1m。 绑扎6钢筋网片，间距为25Omm双向设置。钢筋网片必须与楔入于土中钢筋绑扎牢固。 等钢筋网扎好后再根据土坡排水要求,每3m间距设置一个泄水孔。检查各项前期工作是否已完成并达到合格规范要求，对存在的问题进行必要的纠正。然后进行细石碎喷面护坡。细石碎采用C20标号。4、细石碎护坡方法见附图3。六、质量保证措施1、土钉墙质量保证措施。钻孔要保持正确，要随时注意调整好土钉孔位置，防止高低工参差不齐和相互交错。因为该地处砂砾层，在钻杆钻至最后一节时，应比要求深度多10-20cm,以防止粗砂等堵塞管子。土钉墙主要项目质量要求。a、土钉孔位允许偏差：垂直方向为20mm；水平方向为50mm。b、土
6、钉俯仰角允许偏差为0.5oo2、喷射碎面护坡法质量保证措施严格控制细石碎的级配，做好拌碎时的计量工作。在喷射役前要重新清理一遍基坑坡面的杂土浑水，使碎与坡面牢固结合。在役试工阶段要注意气候变化，特别是碎在处于冬季，更要注意碎保温养护工作，相应的要盖草包或覆盖薄膜。(4)原材料必须要有出厂合格证及复试报告。在各分项施工前对操作人员进行技术交底，并在施工中加强监督、指导。七、安全生产措施1、施工前对参与本分项工程施工的全体人员进行安全宣传教育，组织职工学习各级有关部门颁发安全生产的规定条例和安全生产操作规程，并要求职工在生产中严格遵守。2、各项机械设备必须挂安全生产操作牌。3、特殊工种要持证上岗。4、站在基坑边坡施工人员严禁相互嘻闹，同时要注意上下工作面人与人之间的安全性。5、在基坑坡顶边缘每隔30m设置1个基坑边坡位移观测点，每隔3天测量一次基坑边坡有否位移，如发现有问题，马上向项目部及监理单位、业主反映，以便及时处理安全隐患。
