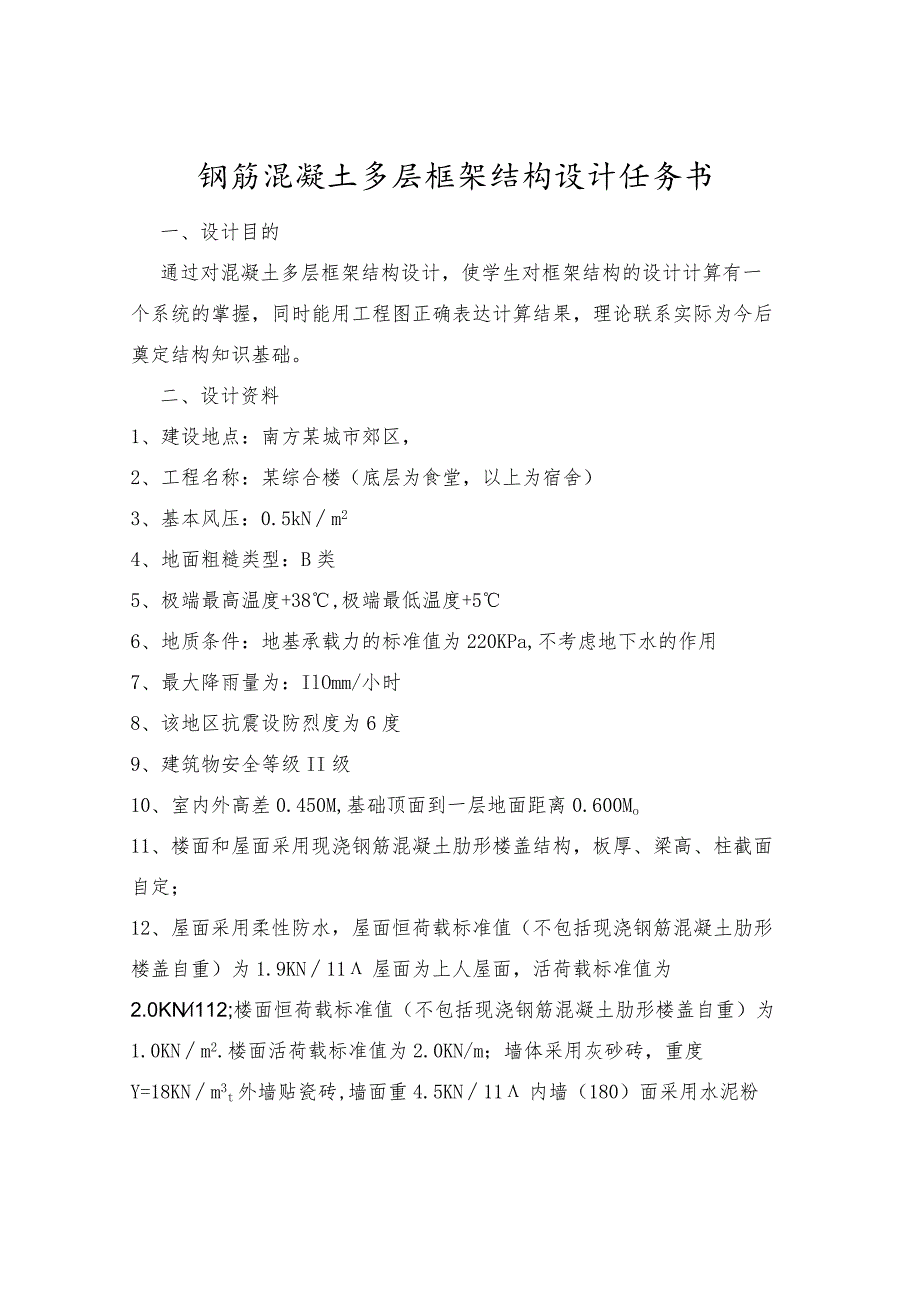

1、钢筋混凝土多层框架结构设计任务书一、设计目的通过对混凝土多层框架结构设计，使学生对框架结构的设计计算有一个系统的掌握，同时能用工程图正确表达计算结果，理论联系实际为今后奠定结构知识基础。二、设计资料1、建设地点：南方某城市郊区，2、工程名称：某综合楼（底层为食堂，以上为宿舍）3、基本风压：0.5kNm24、地面粗糙类型：B类5、极端最高温度+38,极端最低温度+56、地质条件：地基承载力的标准值为220KPa,不考虑地下水的作用7、最大降雨量为：IlOmm/小时8、该地区抗震设防烈度为6度9、建筑物安全等级II级10、室内外高差0.450M,基础顶面到一层地面距离0.600Mo11、楼面和屋面

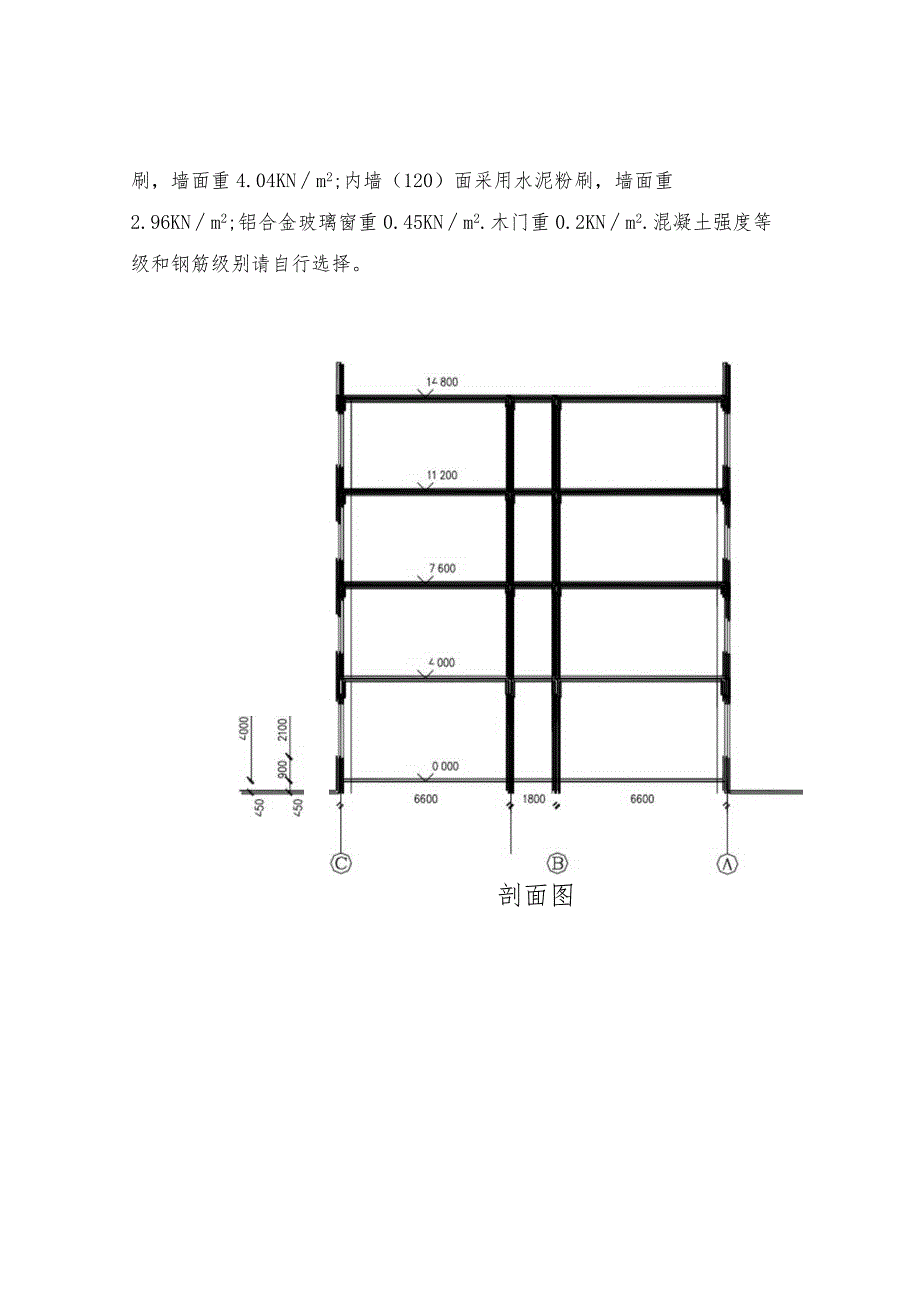

2、采用现浇钢筋混凝土肋形楼盖结构，板厚、梁高、柱截面自定；12、屋面采用柔性防水，屋面恒荷载标准值（不包括现浇钢筋混凝土肋形楼盖自重）为1.9KN11屋面为上人屋面，活荷载标准值为2.0KNi112;楼面恒荷载标准值（不包括现浇钢筋混凝土肋形楼盖自重）为1.0KNm2.楼面活荷载标准值为2.0KN/m；墙体采用灰砂砖，重度Y=18KNm3t外墙贴瓷砖,墙面重4.5KN11内墙（180）面采用水泥粉刷，墙面重4.04KNm2;内墙（120）面采用水泥粉刷，墙面重2.96KNm2;铝合金玻璃窗重0.45KNm2.木门重0.2KNm2.混凝土强度等级和钢筋级别请自行选择。剖面图OOo 巴 “ oool
3、rlsi9Lolo0L 00。C、。09C、。欢、。(、反*t,2100l112100111210011121001112100112100111210011J210011121001112100112100l11210011121001112100J60060060CTO6OC6b60dr6D060006006D060(X60060060(X60060OOO60(X61)060060(f0600,3300 1 3300330033003300 1 33003300 1 33003300 1 33003300 1 330033003300,66006600660066006600,66006600O(4)i)平面示意图三、设计要求进行框架结构设计计算（手算），出A4纸计算书。并绘A2号模板图。四、设计进度一周时间。五、参考资料建筑结构荷载规范GB50009-2001混凝土结构设计规范GB50010-2002
