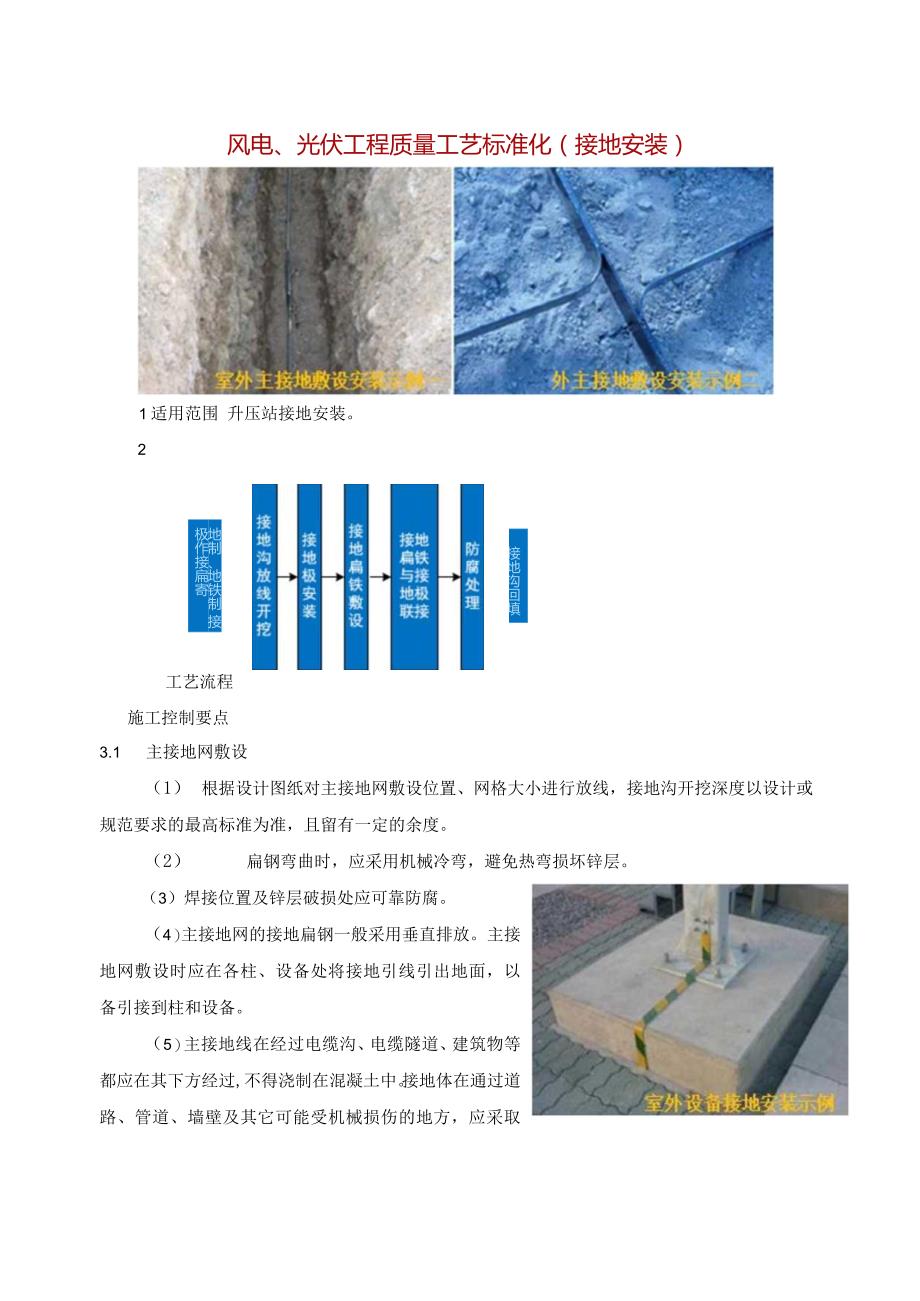

1、1适用范围 升压站接地安装。2接地沟回填地制、地铁制 接极作接扁寄风电、光伏工程质量工艺标准化（接地安装）工艺流程施工控制要点3.1 主接地网敷设（1） 根据设计图纸对主接地网敷设位置、网格大小进行放线，接地沟开挖深度以设计或规范要求的最高标准为准，且留有一定的余度。（2） 扁钢弯曲时，应采用机械冷弯，避免热弯损坏锌层。（3）焊接位置及锌层破损处应可靠防腐。（4）主接地网的接地扁钢一般采用垂直排放。主接地网敷设时应在各柱、设备处将接地引线引出地面，以备引接到柱和设备。（5）主接地线在经过电缆沟、电缆隧道、建筑物等都应在其下方经过,不得浇制在混凝土中。接地体在通过道路、管道、墙壁及其它可能受机械

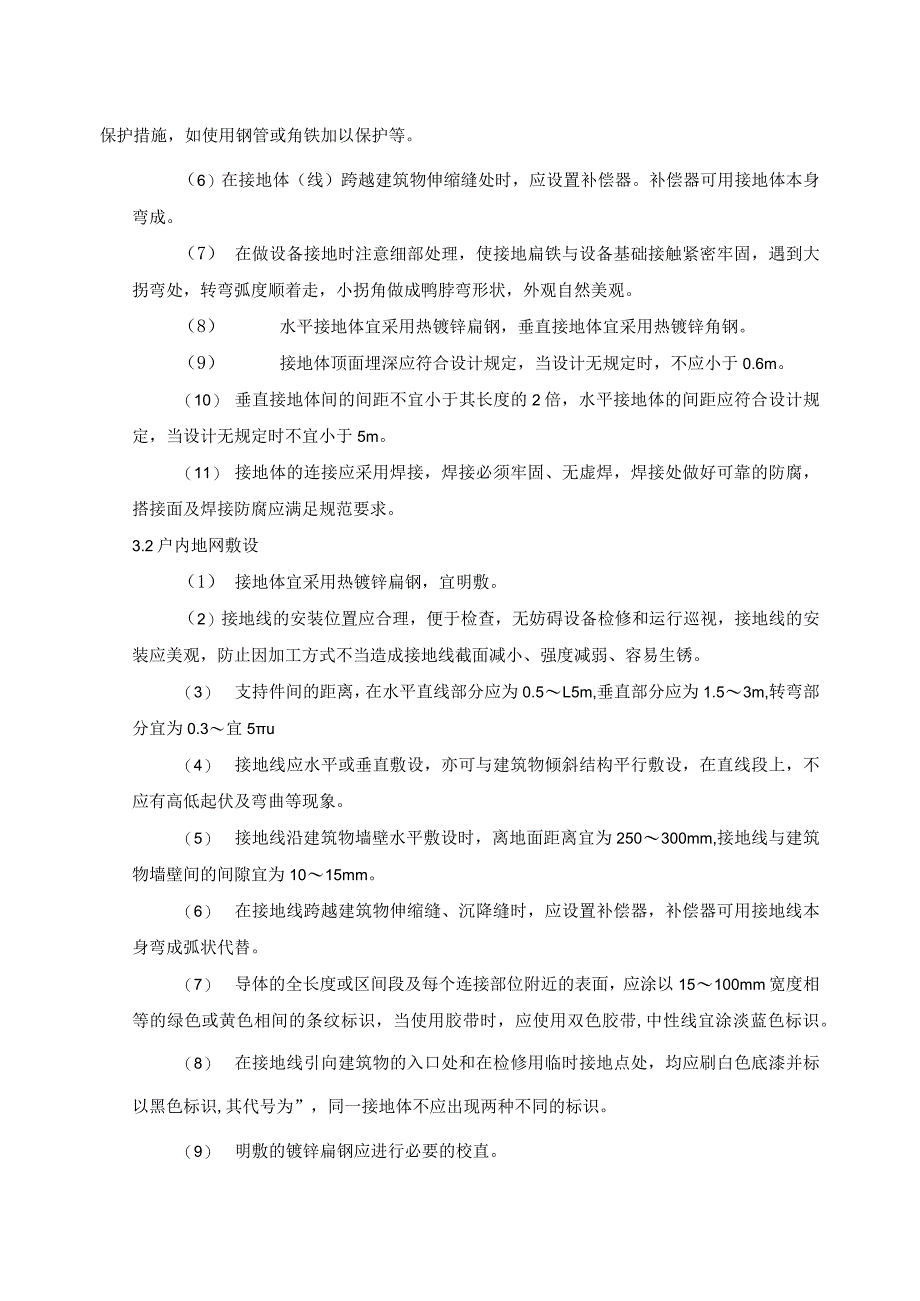

2、损伤的地方，应采取保护措施，如使用钢管或角铁加以保护等。（6）在接地体（线）跨越建筑物伸缩缝处时，应设置补偿器。补偿器可用接地体本身弯成。（7） 在做设备接地时注意细部处理，使接地扁铁与设备基础接触紧密牢固，遇到大拐弯处，转弯弧度顺着走，小拐角做成鸭脖弯形状，外观自然美观。（8） 水平接地体宜采用热镀锌扁钢，垂直接地体宜采用热镀锌角钢。（9） 接地体顶面埋深应符合设计规定，当设计无规定时，不应小于0.6m。（10） 垂直接地体间的间距不宜小于其长度的2倍，水平接地体的间距应符合设计规定，当设计无规定时不宜小于5m。（11） 接地体的连接应采用焊接，焊接必须牢固、无虚焊，焊接处做好可靠的防腐，搭
3、接面及焊接防腐应满足规范要求。3.2户内地网敷设（1） 接地体宜采用热镀锌扁钢，宜明敷。（2）接地线的安装位置应合理，便于检查，无妨碍设备检修和运行巡视，接地线的安装应美观，防止因加工方式不当造成接地线截面减小、强度减弱、容易生锈。（3） 支持件间的距离，在水平直线部分应为0.5L5m,垂直部分应为1.53m,转弯部分宜为0.3宜5u（4） 接地线应水平或垂直敷设，亦可与建筑物倾斜结构平行敷设，在直线段上，不应有高低起伏及弯曲等现象。（5） 接地线沿建筑物墙壁水平敷设时，离地面距离宜为250300mm,接地线与建筑物墙壁间的间隙宜为1015mm。（6） 在接地线跨越建筑物伸缩缝、沉降缝时，应设

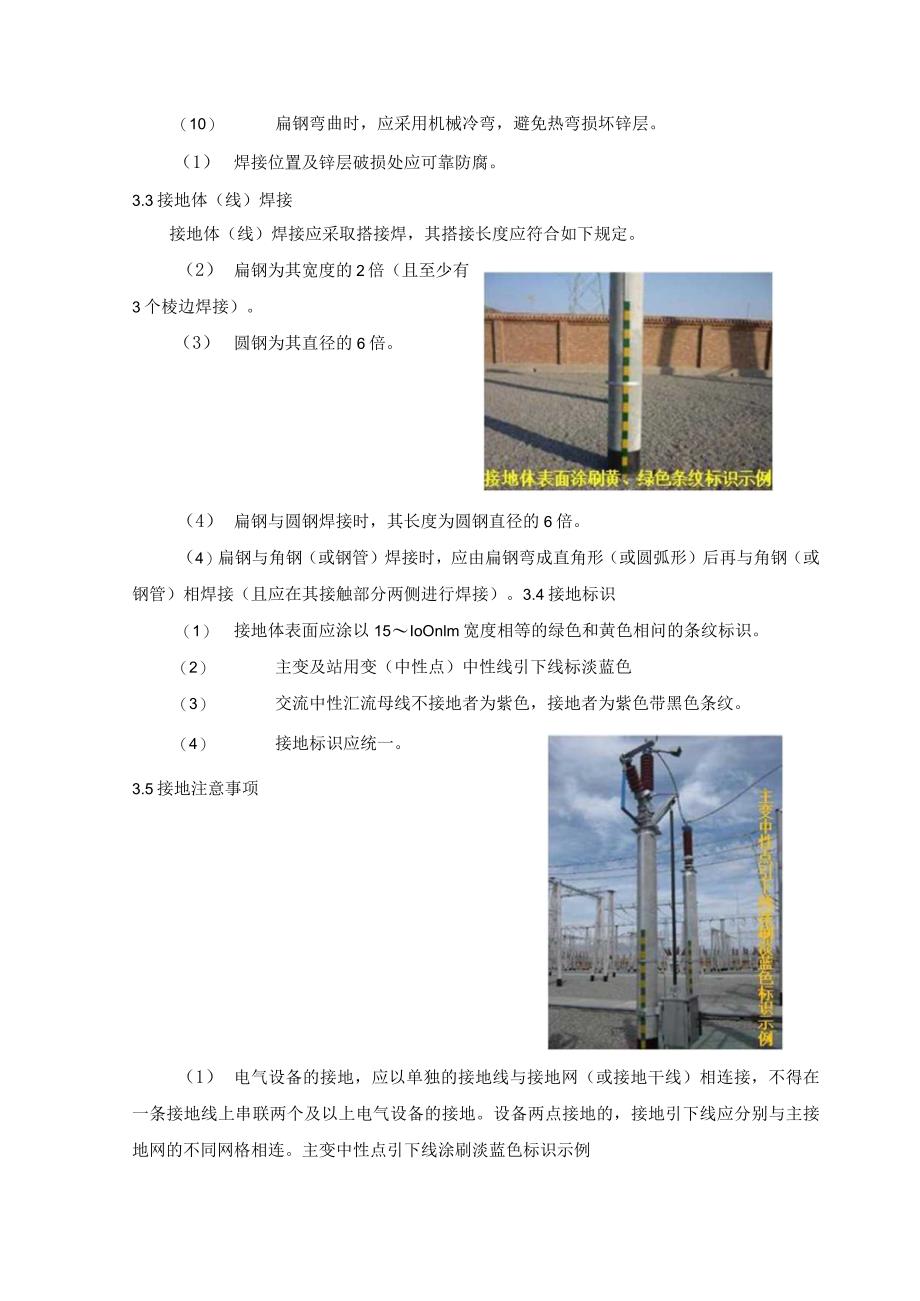

4、置补偿器，补偿器可用接地线本身弯成弧状代替。（7） 导体的全长度或区间段及每个连接部位附近的表面，应涂以15100mm宽度相等的绿色或黄色相间的条纹标识，当使用胶带时，应使用双色胶带,中性线宜涂淡蓝色标识。（8） 在接地线引向建筑物的入口处和在检修用临时接地点处，均应刷白色底漆并标以黑色标识,其代号为”，同一接地体不应出现两种不同的标识。（9） 明敷的镀锌扁钢应进行必要的校直。（10） 扁钢弯曲时，应采用机械冷弯，避免热弯损坏锌层。（1） 焊接位置及锌层破损处应可靠防腐。3.3接地体（线）焊接接地体（线）焊接应采取搭接焊，其搭接长度应符合如下规定。（2） 扁钢为其宽度的2倍（且至少有3个棱边焊
5、接）。（3） 圆钢为其直径的6倍。（4） 扁钢与圆钢焊接时，其长度为圆钢直径的6倍。（4）扁钢与角钢（或钢管）焊接时，应由扁钢弯成直角形（或圆弧形）后再与角钢（或钢管）相焊接（且应在其接触部分两侧进行焊接）。3.4接地标识（1） 接地体表面应涂以15IoOnlm宽度相等的绿色和黄色相问的条纹标识。（2） 主变及站用变（中性点）中性线引下线标淡蓝色（3） 交流中性汇流母线不接地者为紫色，接地者为紫色带黑色条纹。（4） 接地标识应统一。3.5接地注意事项（1） 电气设备的接地，应以单独的接地线与接地网（或接地干线）相连接，不得在一条接地线上串联两个及以上电气设备的接地。设备两点接地的，接地引下线应
6、分别与主接地网的不同网格相连。主变中性点引下线涂刷淡蓝色标识示例（2） 屏蔽接地铜排采用100mm。铜排一点接地。（3） 活动的金属门、网门等都应进行接地和跨接地工作。（4） 明敷接地线支持件间的间距，在水平直线部分宜为0.51.5米，垂直部分宜为1.53米，转弯部分宜为0.30.5米。4适用于变电站的接地极及防雷、防静电保护接地极的制作、安装及户外、户内接地线安装检验指标及质量标准4.1 接地极制作安装工序检验指标性质质量标准合格优良检验方法及器具用料规格主要符合设计对照施工图切割面外观无熔瘤观察镀锌件表面检查锌层完好观察接地极（顶面）埋深主要600mm用尺检查埋入地中后顶端外观无劈裂观察埋
7、设状态垂直埋入时观察接地极间距离垂直2倍地极长度用尺检查4.2 户外接地母线安装工序检验指标性质质量标准合格优良检验方法及器具接地体敷设扁钢截面及厚度主要符合设计对照施工图扁钢埋设状态侧立回垫土前检查接地线埋入地下最高点离地面距离（埋深）主要600mm用尺检查通过公路处接地引线的埋设深度80Omm用尺检查接地母线外缘闭合角形状圆弧形观察接地线圆弧的曲半径均压带间距离1/2用尺检查相邻两接地体间水平距离5m用尺检查接地体与建筑物距离1.5m用尺检查与独立避雷针的距离3m用尺检查通过公路、铁路、管道等交叉处及可能遭机械损伤处的保护用角钢覆盖或穿钢管埋前检查通过墙壁时的保护有明孔、钢管、或其它坚固保
8、护套观察引出线的防腐措施刷防锈漆观察引向建筑物的引出线标记明显观察采用镀锌件时锌层检查完好观察接地装置连接搭焊长度扁钢与扁钢2倍宽度，且焊接面3面；或4倍宽度用尺检查圆钢与圆钢或圆钢与扁钢6倍直径用尺检查扁钢与钢管（角钢）3倍扁钢宽度用尺检查扁钢与钢管接触面处理弯成弧形或用管卡子观察扁钢与角钢接触面处理弯成直角或用管卡子观察接地线与接地极的连接部位在接地极顶端下部用尺检查焊缝检查符合验标“焊接”篇规定接地装置连接镀锌件焊接部位表面处理涂刷防腐漆观察回垫土回填土质纯土无石渣、杂物观察密实度主要良好目测达到原土状态其它竣工图及设计变更文件主要完整、正确回填土前核实隐蔽工程验收签证齐全检查记录接地电
9、阻试验主要符合规范“试验标准篇”规定检查试验记录4.3 户内接地母线安装工序检验指标性质质量标准合格优良检验方法及器具敷设敷设位置明显便于检查，且不妨碍设备拆卸检修观察沿墙壁或建筑物敷设时的走向与墙壁或建筑物平行观察潮湿场所沿墙敷设时与墙壁间距1015mm用尺检查对地面高差+250300mm用尺检查弯曲半径扁钢平弯时2倍厚度用尺检查扁钢立弯时1倍宽度用尺检查扭弯长度2.5倍宽度用尺检查地线弯曲段外观无裂纹，皱折观察地线安装平面方向不直度5mm拉线检查地线安装侧面方向不直度5mm拉线检查水平敷设时全长标高差5mm拉线检查垂直敷设时全长垂直偏差5mm用线锤检查通过建筑物伸缩缝时地线敷设有伸缩补偿装
10、置观察地线穿过墙壁等处保护措施齐全、可靠观察与地网的连接点数主要2点观察供临时接地用的接线板和螺栓配置完整观察固定支持件的固定牢固扳动检查水平支持件间距离l1.5m用尺检查垂直支持件间距离1.52m用尺检查转弯部分支持件间距离0.5m用尺检查同一线段上支持件的分布均匀一致目测地线与支持件的固定牢固扳动检查连接连接方式搭接焊接观察扁钢搭接长度2倍宽度用尺检查焊接面数3面观察焊接质量符合验标“焊接”篇规定油漆锈迹清理主要无浮锈观察漆面检查均匀、无皱折观察明敷接地线的油漆颜色符合规范规定观察4.4 设备接地线的安装工序检验指标性质质量标准合格优良检验方法及器具设备接地线的规格圆钢直径屋内5mm用尺检
11、查屋外6mm地下埋设8mm扁钢截面屋内24nn2屋外4Snm2地下埋设48nn2接地螺栓规格设备容量IOKW以上M12用尺检查5IoKWMlOSKW以下M6按钮、灯具、小型开关等设备M6明敷裸导线截面铜4mm2铝6nmz绝缘导线截面铜1.5nm2铝2.5mm2加工敷设弯曲半径扁钢平弯2倍厚度用尺检查扁钢立弯1倍宽度用尺检查扁钢扭弯的长度2.5倍宽度用尺检查敷设地线敷设水平度3mm拉线检查地线敷设垂直度3mm线坠检查地线与设备连接设备接地线与地线网连接主要单独引接观察连接方式螺接观察接触面检查平整、镀锌层完好、接触紧密观察及用扳手检查紧固件配置齐全观察紧固件表面处理镀锌观察紧固螺栓露扣长度25扣
