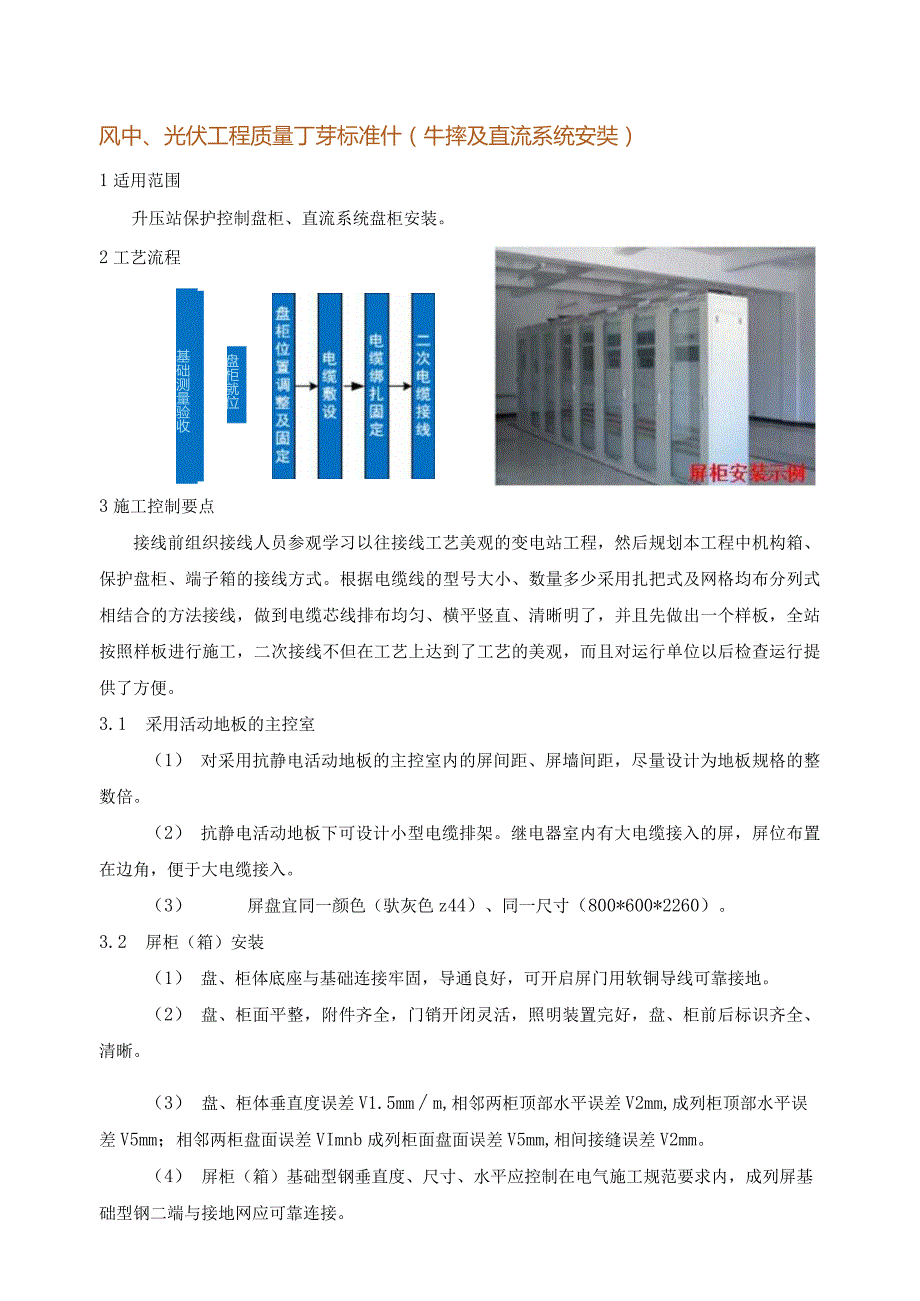

1、风中、光伏工程质量丁芽标准什（牛摔及直流系统安奘）1适用范围升压站保护控制盘柜、直流系统盘柜安装。基础测量验收盘柜就位2工艺流程3施工控制要点接线前组织接线人员参观学习以往接线工艺美观的变电站工程，然后规划本工程中机构箱、保护盘柜、端子箱的接线方式。根据电缆线的型号大小、数量多少采用扎把式及网格均布分列式相结合的方法接线，做到电缆芯线排布均匀、横平竖直、清晰明了，并且先做出一个样板，全站按照样板进行施工，二次接线不但在工艺上达到了工艺的美观，而且对运行单位以后检查运行提供了方便。3.1 采用活动地板的主控室（1） 对采用抗静电活动地板的主控室内的屏间距、屏墙间距，尽量设计为地板规格的整数倍。（
2、2） 抗静电活动地板下可设计小型电缆排架。继电器室内有大电缆接入的屏，屏位布置在边角，便于大电缆接入。（3） 屏盘宜同一颜色（驮灰色z44）、同一尺寸（800*600*2260）。3.2 屏柜（箱）安装（1） 盘、柜体底座与基础连接牢固，导通良好，可开启屏门用软铜导线可靠接地。（2） 盘、柜面平整，附件齐全，门销开闭灵活，照明装置完好，盘、柜前后标识齐全、清晰。（3） 盘、柜体垂直度误差V1.5mmm,相邻两柜顶部水平误差V2mm,成列柜顶部水平误差V5mm；相邻两柜盘面误差VImnb成列柜面盘面误差V5mm,相间接缝误差V2mm。（4） 屏柜（箱）基础型钢垂直度、尺寸、水平应控制在电气施工规

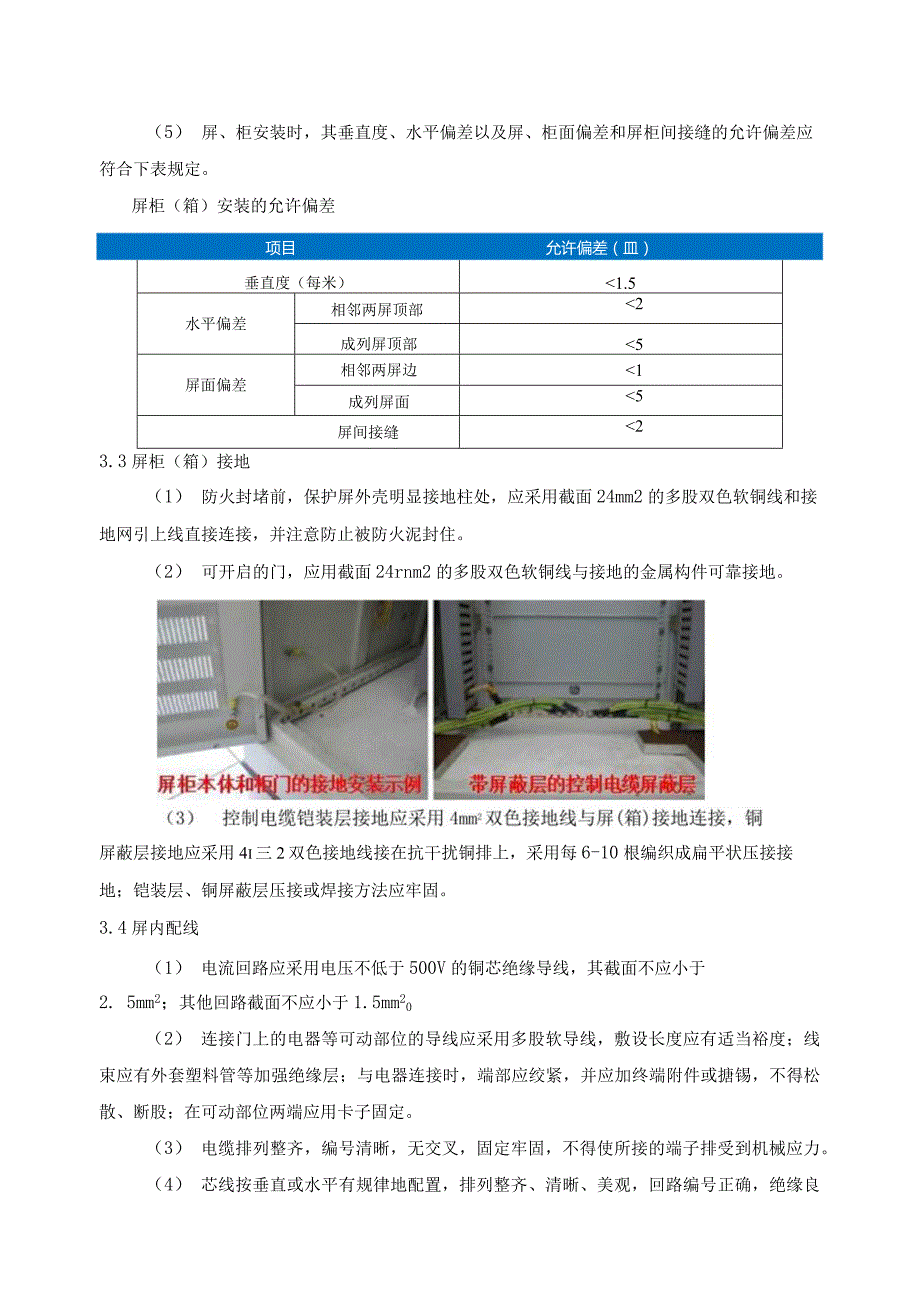

3、范要求内，成列屏基础型钢二端与接地网应可靠连接。（5） 屏、柜安装时，其垂直度、水平偏差以及屏、柜面偏差和屏柜间接缝的允许偏差应符合下表规定。屏柜（箱）安装的允许偏差项目允许偏差（皿）垂直度（每米）1.5水平偏差相邻两屏顶部2成列屏顶部5屏面偏差相邻两屏边1成列屏面5屏间接缝23.3屏柜（箱）接地（1） 防火封堵前，保护屏外壳明显接地柱处，应采用截面24mm2的多股双色软铜线和接地网引上线直接连接，并注意防止被防火泥封住。（2） 可开启的门，应用截面24rnm2的多股双色软铜线与接地的金属构件可靠接地。屏蔽层接地应采用4i三2双色接地线接在抗干扰铜排上，采用每6-10根编织成扁平状压接接地；铠

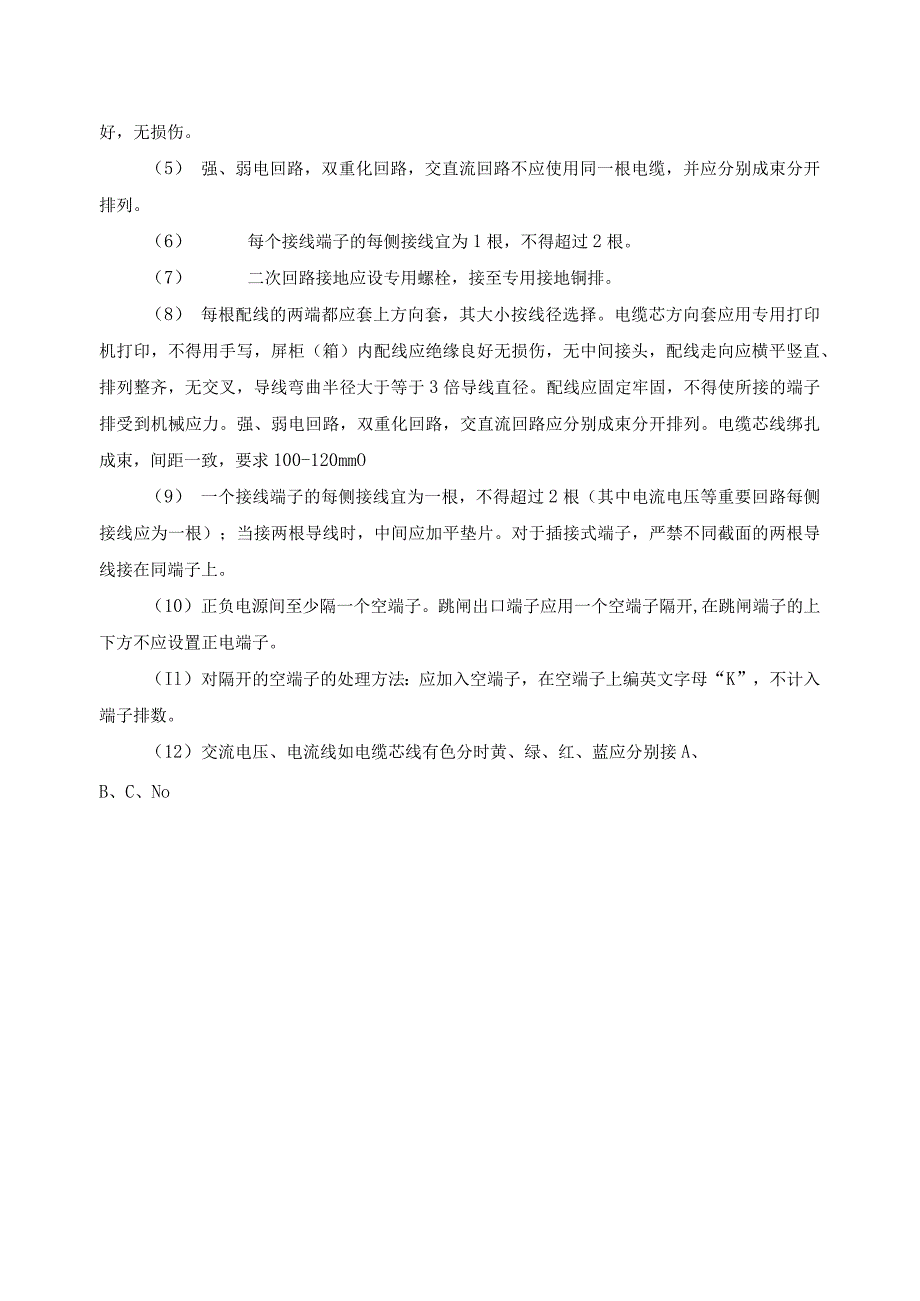

4、装层、铜屏蔽层压接或焊接方法应牢固。3.4屏内配线（1） 电流回路应采用电压不低于500V的铜芯绝缘导线，其截面不应小于2. 5mm2；其他回路截面不应小于1.5mm20（2） 连接门上的电器等可动部位的导线应采用多股软导线，敷设长度应有适当裕度；线束应有外套塑料管等加强绝缘层；与电器连接时，端部应绞紧，并应加终端附件或搪锡，不得松散、断股；在可动部位两端应用卡子固定。（3） 电缆排列整齐，编号清晰，无交叉，固定牢固，不得使所接的端子排受到机械应力。（4） 芯线按垂直或水平有规律地配置，排列整齐、清晰、美观，回路编号正确，绝缘良好，无损伤。（5） 强、弱电回路，双重化回路，交直流回路不应使用同
5、一根电缆，并应分别成束分开排列。（6） 每个接线端子的每侧接线宜为1根，不得超过2根。（7） 二次回路接地应设专用螺栓，接至专用接地铜排。（8） 每根配线的两端都应套上方向套，其大小按线径选择。电缆芯方向套应用专用打印机打印，不得用手写，屏柜（箱）内配线应绝缘良好无损伤，无中间接头，配线走向应横平竖直、排列整齐，无交叉，导线弯曲半径大于等于3倍导线直径。配线应固定牢固，不得使所接的端子排受到机械应力。强、弱电回路，双重化回路，交直流回路应分别成束分开排列。电缆芯线绑扎成束，间距一致，要求100-120mmO（9） 一个接线端子的每侧接线宜为一根，不得超过2根（其中电流电压等重要回路每侧接线应为
6、一根）；当接两根导线时，中间应加平垫片。对于插接式端子，严禁不同截面的两根导线接在同端子上。（10）正负电源间至少隔一个空端子。跳闸出口端子应用一个空端子隔开,在跳闸端子的上下方不应设置正电端子。（Il）对隔开的空端子的处理方法：应加入空端子，在空端子上编英文字母“K”，不计入端子排数。（12）交流电压、电流线如电缆芯线有色分时黄、绿、红、蓝应分别接A、B、C、No（13） 配线编号正确清晰，号牌应与电缆相对应，不得交叉。电缆号牌应用6n三2单芯铜芯线（两端应弯成90度）衬垫。（14）备用芯的处理：每根电缆的备用芯其中外部一根应套上电缆编号的方向套并单独捆绑。电缆备用芯扎成一束后，应对线头处套
7、上保护套（线帽）。保护套（线帽）应根梃电缆芯规格选择大小。套入线帽前应对备用线芯进行切割整齐。屏柜内二示例一（15） 所有一次大电流回路螺杆式导通接触的外部应加双螺帽，不宜用弹垫。（16） 单根铜芯线接入插入式端了时，其剥出的铜芯长度应与端子深度相吻合,达到铜芯不外露的效果。多股铜芯线采用压接式连接时，其剥出的软铜芯长度应与插入式鼻子相吻合，达到铜芯不外露的效果。（17） 光缆敷设时，施放次序应按先长光缆后联络光缆。施放时，光缆应从上端引出，并应避免光缆在支架、地而上硬拉摩擦，防止伤及光缆绝缘和缆芯；当光缆在继保室电缆层桥架上拉动时，应在桥架拐角处做好防护措施，以防止电缆损坏。光缆上不得有压扁
8、、绞拧、护层折裂等机械损伤。光纤软电缆在户内敷设，必须套保护套或采用进槽方法。对于厂家提供的尾纤光缆，应穿设保护软管。光缆敷设弯曲半径不小于光缆径的25倍。尾纤弯曲半径静态下不小于缆径的10倍，动态下不小于20倍。容纤盘内接续光纤单盘留量不少十50Onmb转弯半径不小于30mm；尾纤附量不少于200mm,转弯半径小少于30mio3.5直流系统安装（1） 蓄电池应排列一致、整齐，放置平稳。（2） 蓄电池需进行编号，编号清晰、齐全。（3） 蓄电池间连接线连接可靠，整齐、美观。（4） 蓄电池上部或蓄电池端子上应加盖绝缘盖，以防止发生短路。（5） 蓄电池支架要求固定牢靠，水平误差（6） 蓄电池组与直流
9、屏之间连接电缆的预留空洞位置适当，以使电缆走向合理、美观。（7）蓄电池的安装顺序必须按照设计图纸或厂家图纸及提供的连接排（线）情况进行。（8） 蓄电池组各级电池之间连接线搭接处清洁后涂电力复合脂，并用力矩扳手紧固，力矩大小符合厂家要求。（9） 蓄电池连接的同时，将单体电池的采样线同步接入，接入前确认采样装置侧已接入，以免发生短路；采样线排列整齐，工艺美观。（10）蓄电池需进行编号，编号清晰、齐全。蓄电池组安装应平稳，间距均匀，高低一致，排列整齐。蓄电池接线端子上方加装保护罩，避免导线外露。蓄电池组的编号与监测装置内的编号一致。4施工依据4.1电气装置安装工程质量检验及评定规程DL/T5161.
10、1-5161.17-20214.2电气装置安装工程高压电器施工及验收规范GB50147-20104.3电气装置安装工程电缆线路施工及验收规范GB50168-20184.4电气装置安装工程接地装置施工及验收规范GB50169-20164.5电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-20125主控及直流系统安装检验项目及质量标准5.1控制及保护屏台安装检验指标及质量标准I工序检验指标性质质量标准合格优良检验方法及器具I屏台安装位置符合设计要求对照施工图检查就位找正垂直误差工器H（H-屏台高度）用铅坠检查水平度误差相邻两盘顶部2mm1.5mm拉线检查成列盘顶部5mm4mm盘面
11、不平度相邻两盘边ImmO成列盘面5mm4mm盘间接缝间隙2mm1.5mm目测屏台固定固定方式螺接观察固定连接主要牢固扳动检查紧固件检查完好、齐全观察紧固件表面处理镀锌螺栓露扣长度25Jll屏台接地底架与基础间接触主要导通良好用试灯检查有防震垫的盘接地每段盘有2点以上明显接地观察装有电器可开启屏门的接地用软导线可靠接地仪表继电器安装检查现场校验整定主要符合要求检查试验记录仪表、继电器型号规格主要符合设计对照施工图检查外观检查无损伤观察铅封、密封垫装配完好紧固件配置齐全、完好安装固定主要牢固扳动检查仪表、继电器水平及垂直偏差Imm目测成列仪表继电器水平误差最大2mm专用量具测量垂直误差最大3mm继
12、电器接线柱与盘间绝缘良好观察切换开关及按钮检查转动操作灵活操作试验开关把手及接点开闭位置主要符合要求对照施工图检查接点接触情况主要良好、有弹力用试灯检查灯光音响信号设备设备外观完好、无损伤观察指示灯颜色正确观察灯泡配置齐全光字牌字迹清晰试验柱及切换压板接触情况主要良好用试灯检查相邻压板间距离无碰触观察插把拔出及插入时回路检查主要无瞬间开路用试灯检查小母线安装检查铜棒或铜管直径6mm用尺检查安装间距致观察固定牢固扳动检查平直度无局部扭曲目测接触面处理搪锡观察母线名称标志正确标志字迹清晰，不易脱色端子排安装检查安装固定牢固扳动检查安装垂直误差（垂直安装时）益L最大3mm用铅坠检查安装水平误差（水平
13、安装时）器L最大3mm目测端子连接检查无开路导通或用螺丝刀检查端子排外观清洁、无破损观察安装单位标志齐全其它盘面油漆无脱漆反锈设备及附件规格主要符合设计要求对照施工图检查附件清点齐全无短缺设备外观检查完好无损观察电器元件在盘上组装要求装卸时不影响其它元件及线束模拟母线颜色符合规范规定盘上标志正确齐全标志字迹清晰、不易脱色擦拭检查一次回路带电部分距离带电体间4mm用尺检查带电体对地4mm表面漏电距离6mm5.2适用于直流盘、灭磁盘、量标准励磁切换盘、电池切换器盘的安装检验指标及质工序检验指标性质质量标准合格优良检验方法及器具盘柜就位找正安装位置主要符合设计对照施工图垂直误差主要h（H-盘高度）用铅坠检查水平度误差相邻两柜顶部2mm1.5nm拉线检查成列柜顶部5mm4nm相邻两盘边Imm0成列盘面5mm4mm盘间接缝间隙2mm1.5mm目测上下两点盘体固定固定方式螺接观察柜体固定主要牢固扳动检查紧固件检查完好，齐全、紧固观察紧固件表面处理镀锌螺栓露扣长度25扣盘体接地底架与基础间的接触主要导通良好用试灯检查有防震垫的盘接地要求每段盘有2点以上的明显接地观察装有电气可开启屏门的接地用软导线可靠接地盘上设备检查安装盘面油漆检查无脱漆、返锈盘上设备
