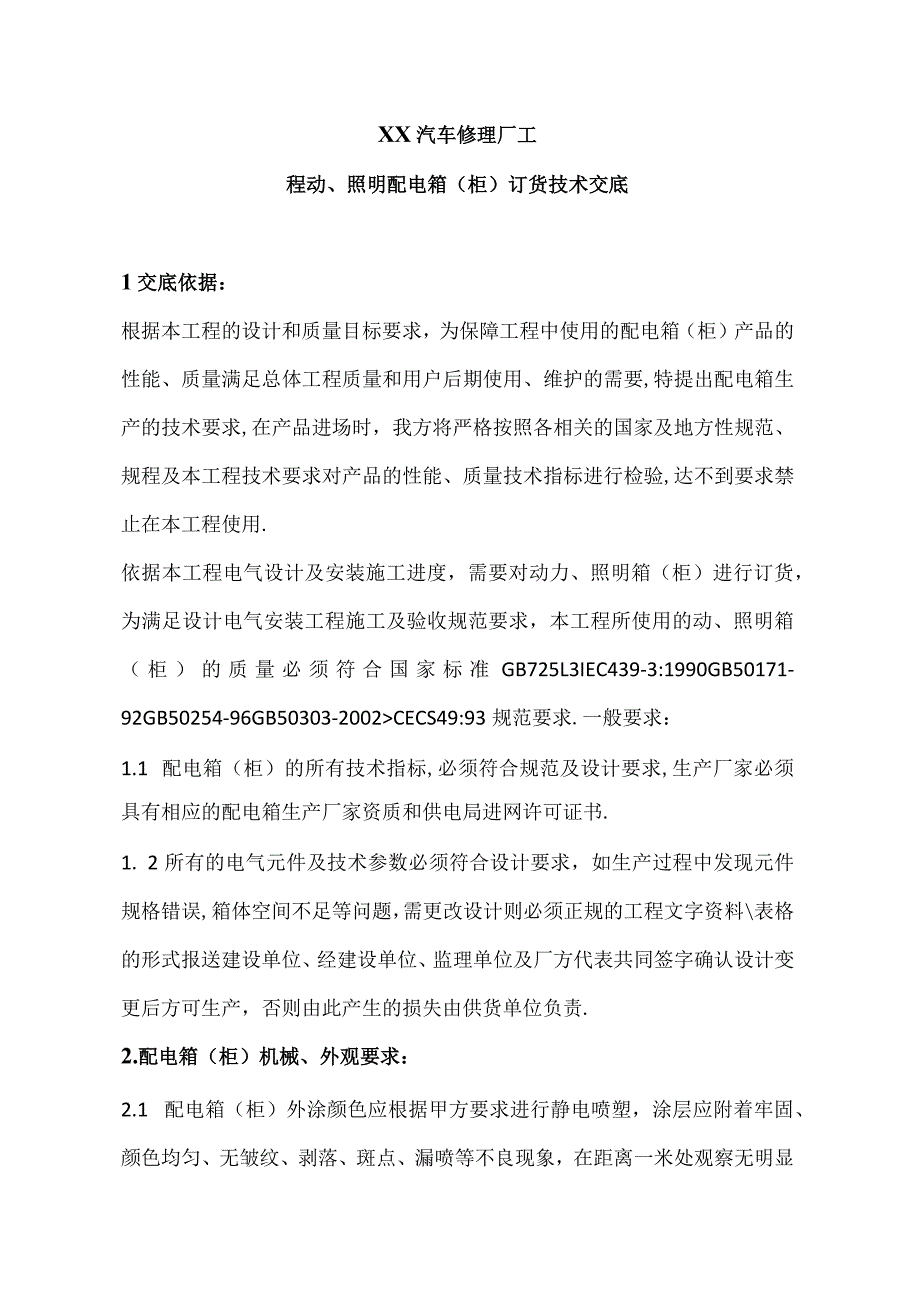

1、XX汽车修理厂工程动、照明配电箱（柜）订货技术交底1交底依据：根据本工程的设计和质量目标要求，为保障工程中使用的配电箱（柜）产品的性能、质量满足总体工程质量和用户后期使用、维护的需要,特提出配电箱生产的技术要求,在产品进场时，我方将严格按照各相关的国家及地方性规范、规程及本工程技术要求对产品的性能、质量技术指标进行检验,达不到要求禁止在本工程使用.依据本工程电气设计及安装施工进度，需要对动力、照明箱（柜）进行订货，为满足设计电气安装工程施工及验收规范要求，本工程所使用的动、照明箱（柜）的质量必须符合国家标准GB725L3IEC439-3:1990GB50171-92GB50254-96GB50

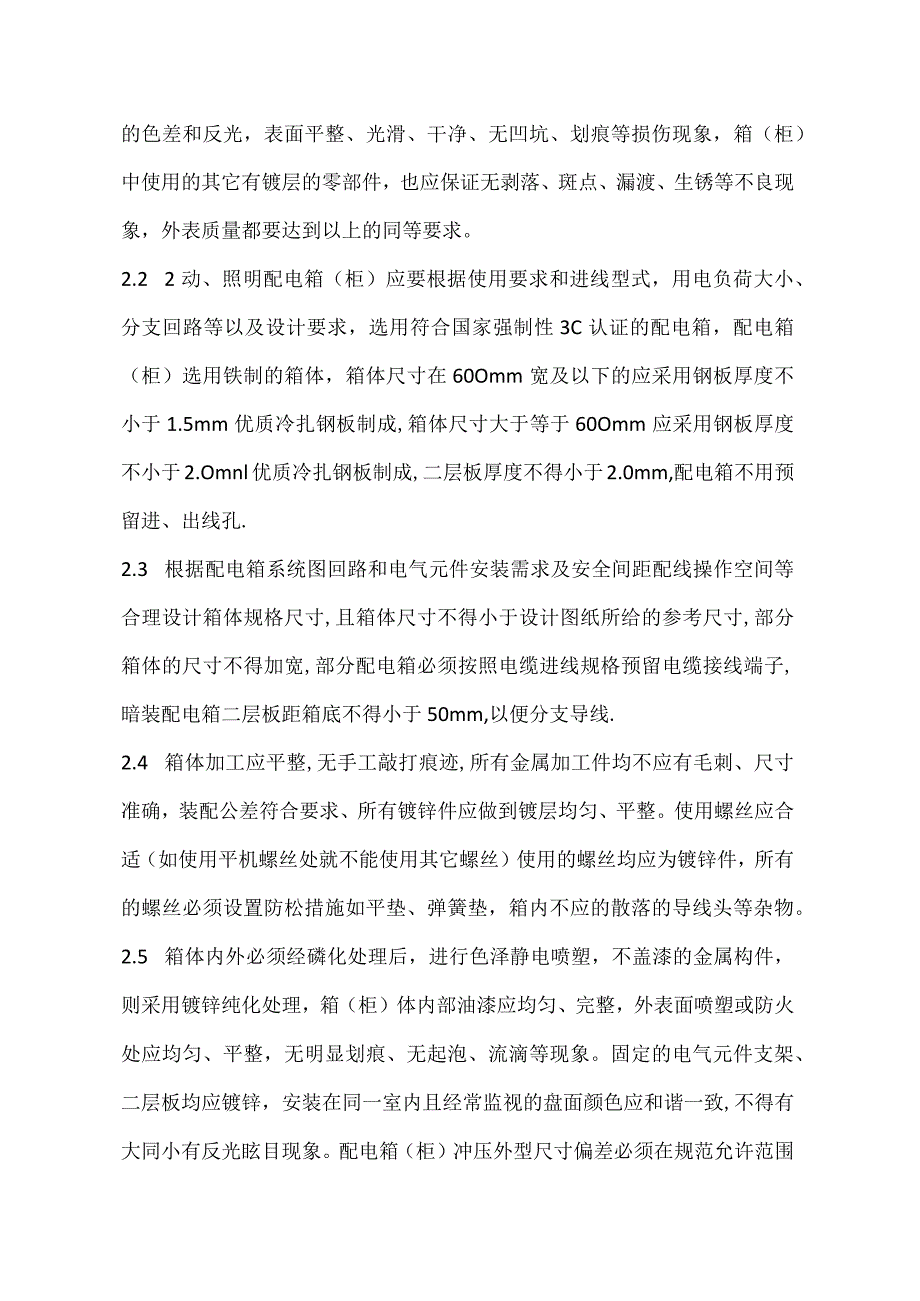

2、303-2002CECS49:93规范要求.一般要求：1.1 配电箱（柜）的所有技术指标,必须符合规范及设计要求,生产厂家必须具有相应的配电箱生产厂家资质和供电局进网许可证书.1. 2所有的电气元件及技术参数必须符合设计要求，如生产过程中发现元件规格错误,箱体空间不足等问题，需更改设计则必须正规的工程文字资料表格的形式报送建设单位、经建设单位、监理单位及厂方代表共同签字确认设计变更后方可生产，否则由此产生的损失由供货单位负责.2.配电箱（柜）机械、外观要求：2.1 配电箱（柜）外涂颜色应根据甲方要求进行静电喷塑，涂层应附着牢固、颜色均匀、无皱纹、剥落、斑点、漏喷等不良现象，在距离一米处观察无明
3、显的色差和反光，表面平整、光滑、干净、无凹坑、划痕等损伤现象，箱（柜）中使用的其它有镀层的零部件，也应保证无剥落、斑点、漏渡、生锈等不良现象，外表质量都要达到以上的同等要求。2.2 2动、照明配电箱（柜）应要根据使用要求和进线型式，用电负荷大小、分支回路等以及设计要求，选用符合国家强制性3C认证的配电箱，配电箱（柜）选用铁制的箱体，箱体尺寸在60Omm宽及以下的应采用钢板厚度不小于1.5mm优质冷扎钢板制成,箱体尺寸大于等于60Omm应采用钢板厚度不小于2.Omnl优质冷扎钢板制成,二层板厚度不得小于2.0mm,配电箱不用预留进、出线孔.2.3 根据配电箱系统图回路和电气元件安装需求及安全间距
4、配线操作空间等合理设计箱体规格尺寸,且箱体尺寸不得小于设计图纸所给的参考尺寸,部分箱体的尺寸不得加宽,部分配电箱必须按照电缆进线规格预留电缆接线端子,暗装配电箱二层板距箱底不得小于50mm,以便分支导线.2.4 箱体加工应平整,无手工敲打痕迹,所有金属加工件均不应有毛刺、尺寸准确，装配公差符合要求、所有镀锌件应做到镀层均匀、平整。使用螺丝应合适（如使用平机螺丝处就不能使用其它螺丝）使用的螺丝均应为镀锌件，所有的螺丝必须设置防松措施如平垫、弹簧垫，箱内不应的散落的导线头等杂物。2.5 箱体内外必须经磷化处理后，进行色泽静电喷塑，不盖漆的金属构件，则采用镀锌纯化处理，箱（柜）体内部油漆应均匀、完整

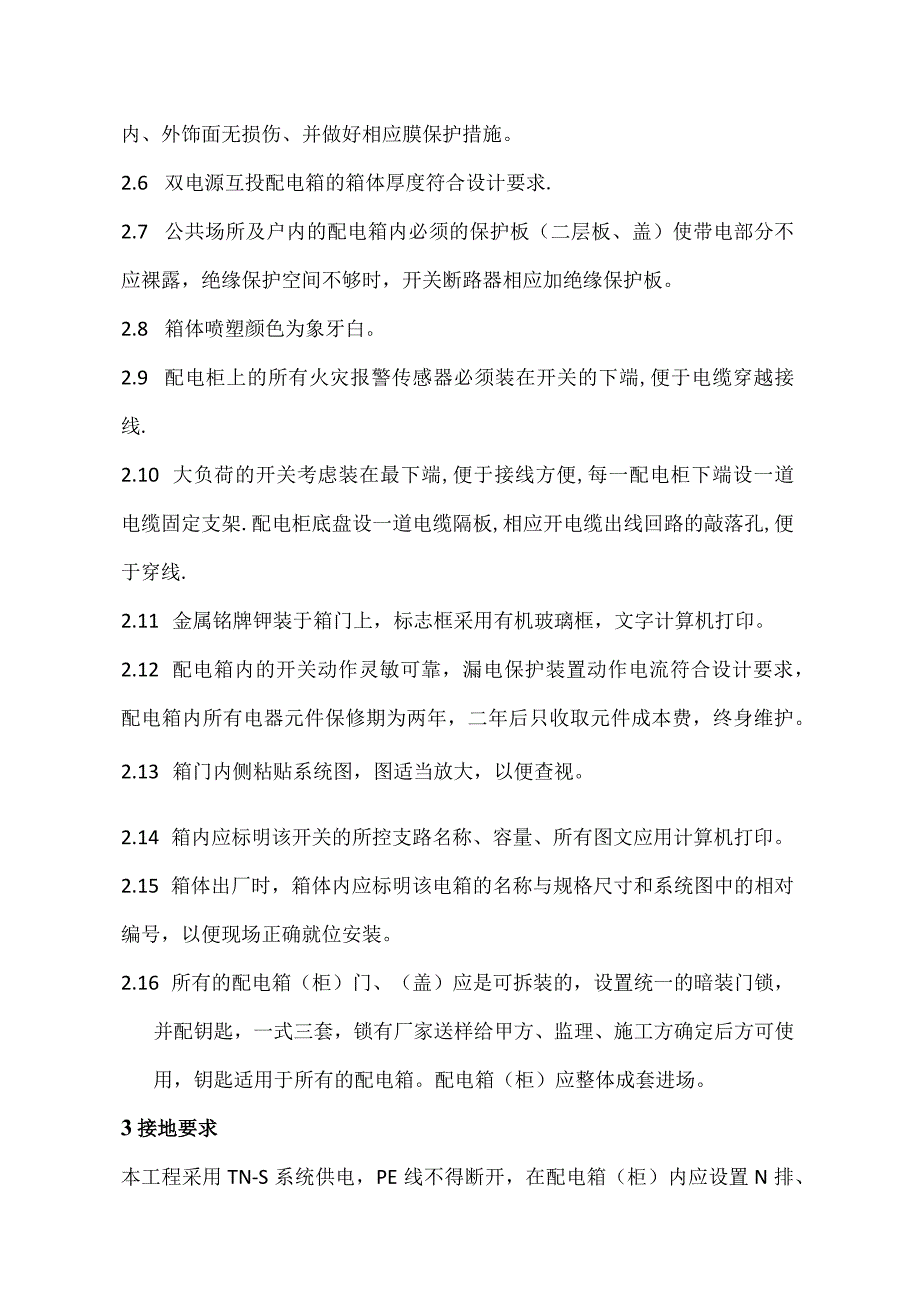

5、，外表面喷塑或防火处应均匀、平整，无明显划痕、无起泡、流滴等现象。固定的电气元件支架、二层板均应镀锌，安装在同一室内且经常监视的盘面颜色应和谐一致,不得有大同小有反光眩目现象。配电箱（柜）冲压外型尺寸偏差必须在规范允许范围内、外饰面无损伤、并做好相应膜保护措施。2.6 双电源互投配电箱的箱体厚度符合设计要求.2.7 公共场所及户内的配电箱内必须的保护板（二层板、盖）使带电部分不应裸露，绝缘保护空间不够时，开关断路器相应加绝缘保护板。2.8 箱体喷塑颜色为象牙白。2.9 配电柜上的所有火灾报警传感器必须装在开关的下端,便于电缆穿越接线.2.10 大负荷的开关考虑装在最下端,便于接线方便,每一配电
6、柜下端设一道电缆固定支架.配电柜底盘设一道电缆隔板,相应开电缆出线回路的敲落孔,便于穿线.2.11 金属铭牌钾装于箱门上，标志框采用有机玻璃框，文字计算机打印。2.12 配电箱内的开关动作灵敏可靠，漏电保护装置动作电流符合设计要求，配电箱内所有电器元件保修期为两年，二年后只收取元件成本费，终身维护。2.13 箱门内侧粘贴系统图，图适当放大，以便查视。2.14 箱内应标明该开关的所控支路名称、容量、所有图文应用计算机打印。2.15 箱体出厂时，箱体内应标明该电箱的名称与规格尺寸和系统图中的相对编号，以便现场正确就位安装。2.16 所有的配电箱（柜）门、（盖）应是可拆装的，设置统一的暗装门锁，并配
7、钥匙，一式三套，锁有厂家送样给甲方、监理、施工方确定后方可使用，钥匙适用于所有的配电箱。配电箱（柜）应整体成套进场。3接地要求本工程采用TN-S系统供电，PE线不得断开，在配电箱（柜）内应设置N排、PE母线汇流排，PE、N线经汇流排配出。PE、N线采用方铜端子（详参见92DQ33-34常用接线端子接线图）箱（柜）体应在明显、易操作的地方设置不可拆卸的接地螺栓，接地螺栓的规格应与主进线电源的PE线压接要求相符并设置PE标志，配件齐全，箱体接地线均采用铜软编制接地线，装件板焊有专用镀锌接地柱，暗装配电箱的箱体上下两端对角（后侧左上右下）预留40*4的镀锌扁钢作为固定配电箱和进出线电管接地用，焊接长
8、度不小于50mm,余留长度不小于80mmo配电箱（柜）的金属部分，包括配电箱（柜）的（盖）、门、板等处装有电器并可开启时应用涮锡裸编织导线与框架的接地螺丝可靠连接，且有标识。4箱体的结构要求4.1 箱体进深要考虑墙体厚度，与墙厚度、相近尺寸（箱一尺寸超过含200mm以上）的相体后面应加钢网，以便土建装修抹混粘接牢固。4.2 除MEB总等电位箱在箱体下方预留40*4镀锌扁钢入孔,（45*6）外，其余所有的箱体均不应预留敲落孔，箱内预留40*4铜排，且有足够的压接端子，配件齐全。4.3 配电箱需有透明的二次保护板，使带电部分（采用绝缘板）不外露，元件板采取前后可调结构，箱门应可拆装。5箱内结构要求
9、5.1 应注意箱进出线盘心的位置，应考虑电源进出线的方位（上进下出）和电源导线进出线接线的空间，箱内裸露明装母排进行分色热缩管绝缘保护，配电箱内应考虑为其它箱体提供电源时预留接线空间及接线空位。5.2 开关要用专用的电气横梁固定，箱盘上的各种电器要固定牢固，平整间距要符合安全要求，盘面布置合理，垂直装设的开关等电器上端接电源，下端接负载。5.3 配电箱内的电气干线采用硬母线，出线断路器应与母线单独连接,不得用导线套接，母线应有分相标志，母线位置应与熔断器、断路器位置相对应，箱内采用铜母排材质，连接母排规格应按开关选取，并充分考虑进出线的压接。5.4 箱盘设置的N排和PE排，铜排规格根据载流量大
10、小选择，（应考虑压接线鼻子压接接触面），铜排打孔应用内六角螺丝压接，螺栓规格根据进出线截面选择，孔数根据进出导线另多加2个，PE排应与箱体连通，N排应与箱体绝缘，55带电导体之间的间隙不应小于IOmm,漏电距离不应小于15mm,6箱内使用电器元件的要求：6.1 配电箱内部的元器件均要求按图纸的设计选择。本工程主要塑壳断路器、微断、隔离开关及接触器均选用耐德标准型的NSX-NiC65NINSiCT系列的电气元件，双电源采用施耐德万高厂品，EIB电源模块、开关驱动器、消防模块等选用ABB型号，漏电火灾探测器选用LDHT北京利达产品，浪涌保护器选用施耐德iPRU型号，EPS应急电源全选用EPS-7K
11、Wt=90min,UPS应急电源UPS-SKWUPS-IOKWt=60min,插座箱内的工业连接器选用施耐德产品，二次元件及紧固件均采用行业推荐产品，品牌必须保证质量。漏电开关等电气元件必须备齐厂家资质及合格证明。6.2 安装使用的螺丝、垫圈等均应镀锌件。6.3 安装配件均要用袋包装完好、数量准确、配件齐全，随同箱芯一起送贷。7箱盘配线及制作要求7.1 导线的选择,相导线颜色均为黑色,用热缩管做分色标,按Ll（黄）L2（绿）L3（红）N导线颜色为蓝色，PE地线导线颜色为黄绿双色,或裸露铜线，一般以下列规定布置相别色标母线安装位置垂直安装水平安装引下线Ll黄上后（内）左L2绿中中中L3红下前（后
12、）右N淡蓝最下最外最右PE黄绿双色7.2 箱内配线采用元件板板后配线，箱盘配线整齐、美观、布局合理，压接牢固，并应绑扎成束，或敷于专用的塑料线槽内，在活动的部位应固定，电器安装板后的配线须排列整齐，用尼龙绑带绑扎成束，或敷于专用的塑料线槽内，并卡固在板后或柜内安装架处，配线应留有适当的余量，配电柜下端的接线端子距箱底高度不得小于200mm,避免电缆导线连接用的有效空间过小，装有超安全电压电器设备的柜门、盖、板必须与保护电器可靠接地，柜内保护导线颜色符合规定，配电箱（柜）内装有计量仪表、互感器及继电器时，其二次配线应使用铜线绝缘软线，其截面应不小于：电流回路2.5mm2电压回路L5mm2,连接活
13、动门处二次线必须使用铜芯多股软线,并在活动轴两侧留有余量后卡固.7.3 配电箱（柜）所装的各种开关及断路器当处于断开状态时可动总分不得带电,垂直安装时应上端接电源下端接负载（面对配电装置）7.4多股导线必须涮锡，用专用线鼻子压接，禁用开口线牌子压接，导线压接处线芯不得外露，不得减少导线股数。7.5 配电箱（柜）内的电源指示灯应接在总开关的前侧，指示灯应采用图纸给规格的指示灯，指示灯及按扭的颜色应根据其用途按GB2682-81电工成套装置中的指示灯和按扭的颜色的规定选择。7.6 厂家按以上交底和设计图纸的要求及甲方需求要求，选择出具的代表性的暗箱、明箱的生产样品，加工后通告建设单位、监理单位、施
14、工方有关人员验收通过确认后，方可批量生产。否则损失自负。8出厂交货要求8.1 所有配电箱的箱体应按现场安装需用时间比盘芯提前分批进场，要包装完好，运输中做好成品保护，不得有磕、碰、划等外伤现象。8.2 所有配电箱的盘芯应按现场盘芯安装需用时间分批进场，盘芯进场要有防雨措施（塑料袋套装打包）8.3 送货时自带装卸工人，按照现场负责人及保管员指定的位置码放到位。8.4 箱体和箱芯送货必须满足施工现场安装需要，不得延误工期。8.5 设备到场后，施工方只检查外观，其它功能待通电调试时验收。设备进场、安装使用过程中如确因产品质量问题，造成的损失、其直8.6接、间接损失经确认后，均应有供货厂家承担。8.7
15、 鉴于建筑物内的系统众多,控制复杂，设备安装期间供货厂家应安排专业技术人员进驻现场协助安装调试，费用由供贷厂家自行承担,并做好售后报务工作。9技术文件要求9.1所有的配电箱应能满足建筑电气工程质量施工验收规范GB50303-2002规定的验收规范要求。9.1 生产厂家必须达到设计意图，不能随意改变设计要求，满足设备功能，保证厂品质量。9.2 生产厂家需提供控制箱元件排列图，原理图、接线图、箱门贴图等相关资料,箱门贴图需与箱内标识对应。设备编号、铭牌内容齐全。9.3 二次接线图必须经消防，弱电认可。9.4 配电箱内的系统图必须采用塑封，注明各支路所控制的主要区域,（图纸不清需与施工方联系）并制作
16、插入图纸框内，所有的系统图均出电子版，电子版在箱柜交付10前送到工地，否则箱（柜）到场施工方不予验收。9.5 箱（柜）编号、数量等以图纸和设计修改的通知单为准。9.6 主要元器件的质量文件、产品说明及主要参数，随配电箱（柜）质量证明文件一起送到工地。9.7 设备进场资料要求：设备初次进场时，应附有生产厂家的营业执照等资质证明文件并加盖生产厂家的公章，材料进场时的日期应在资质文件的有效期内，如不是原件，还需要在资质文件的空白处，注明原件的存放处，并注明公司名称，抄件人姓名，以及抄件日期，如是经销商供货，还应加盖经销商的公章，二次接线图经消防，弱电认可。9.8 设备应按期到场,并附有相应的出厂检验报告和试验
