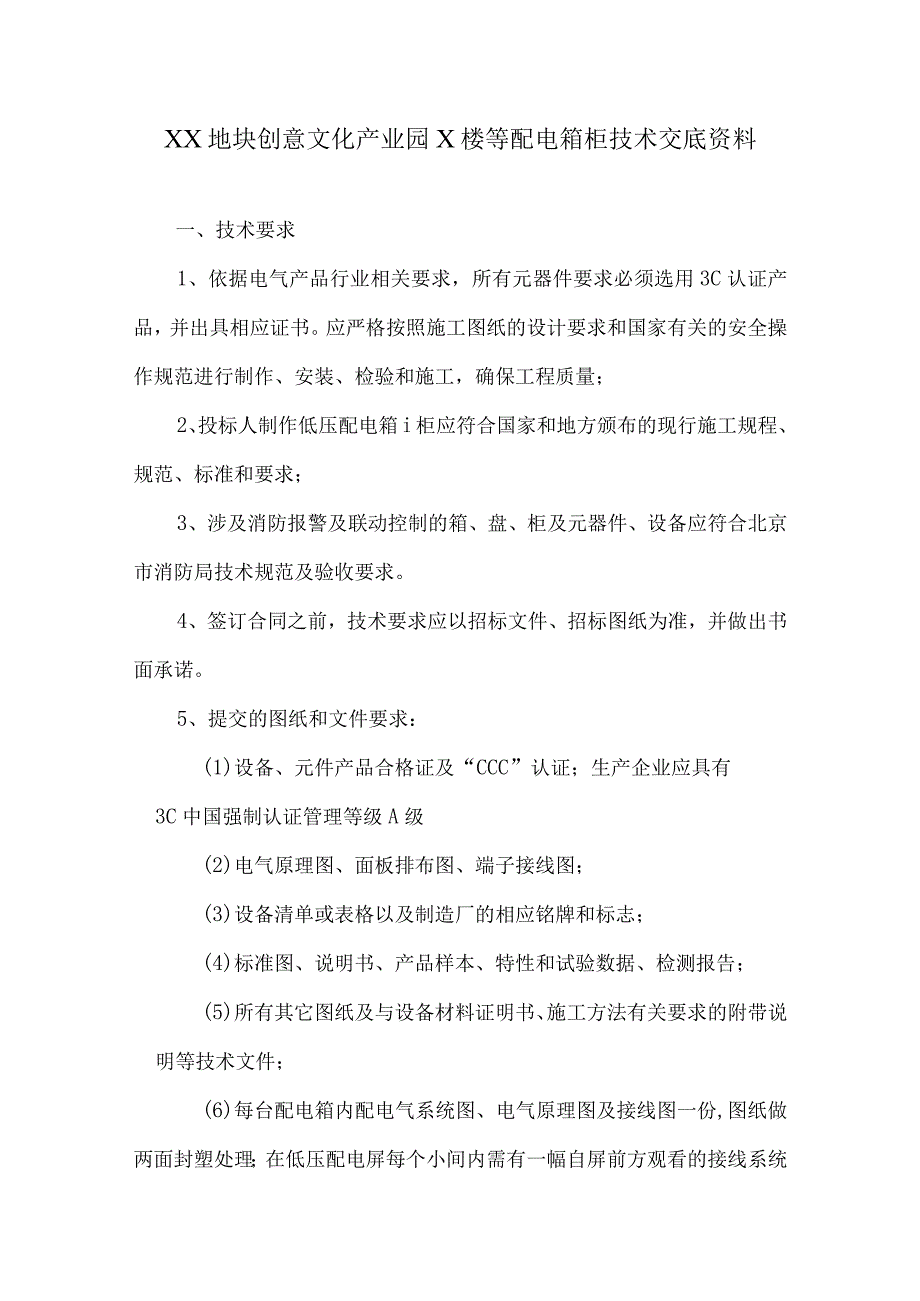

1、XX地块创意文化产业园X楼等配电箱柜技术交底资料一、技术要求1、依据电气产品行业相关要求，所有元器件要求必须选用3C认证产品，并出具相应证书。应严格按照施工图纸的设计要求和国家有关的安全操作规范进行制作、安装、检验和施工，确保工程质量；2、投标人制作低压配电箱i柜应符合国家和地方颁布的现行施工规程、规范、标准和要求；3、涉及消防报警及联动控制的箱、盘、柜及元器件、设备应符合北京市消防局技术规范及验收要求。4、签订合同之前，技术要求应以招标文件、招标图纸为准，并做出书面承诺。5、提交的图纸和文件要求：(1)设备、元件产品合格证及“CCC”认证；生产企业应具有3C中国强制认证管理等级A级(2)电气

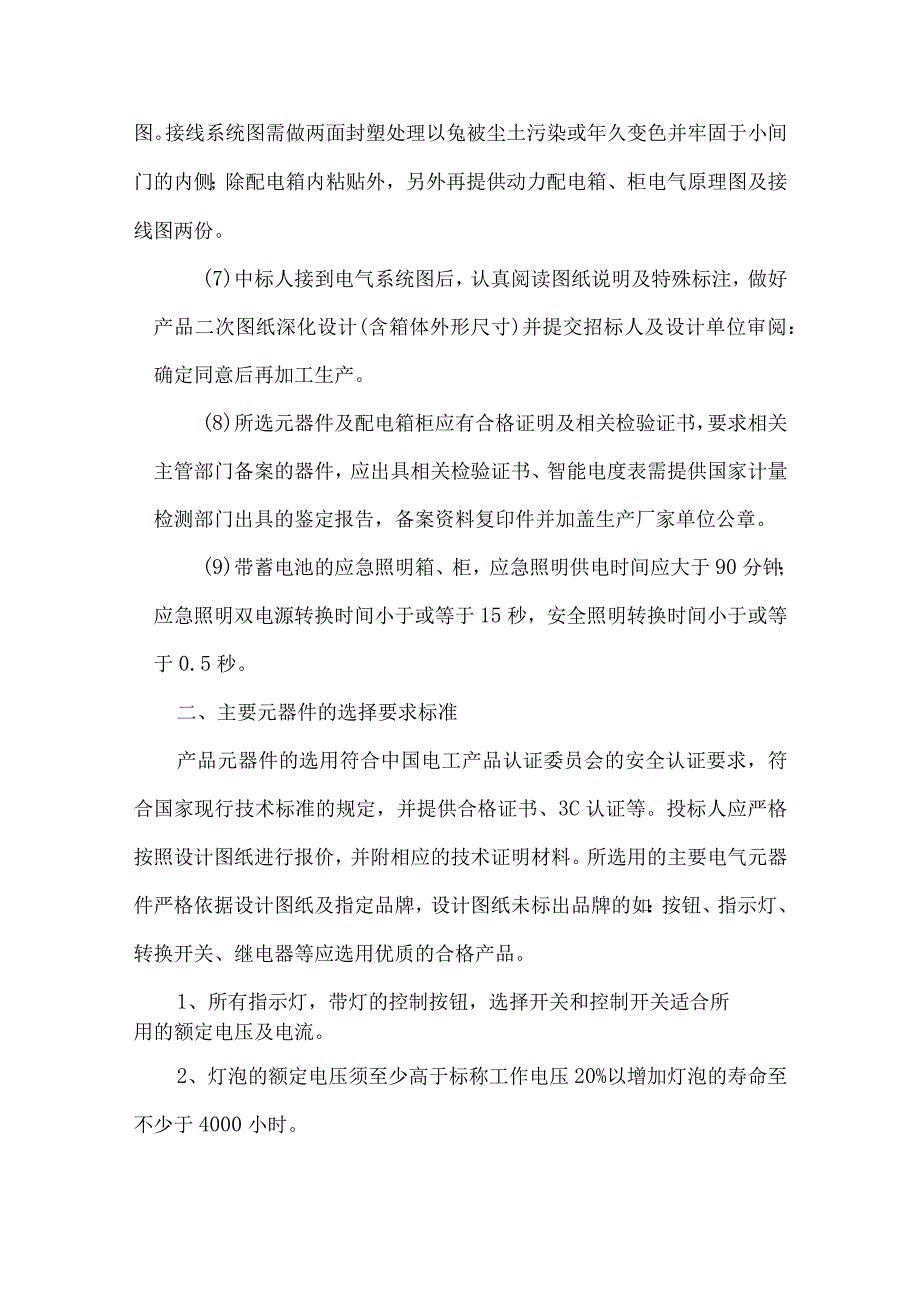

2、原理图、面板排布图、端子接线图；(3)设备清单或表格以及制造厂的相应铭牌和标志；(4)标准图、说明书、产品样本、特性和试验数据、检测报告；(5)所有其它图纸及与设备材料证明书、施工方法有关要求的附带说明等技术文件；(6)每台配电箱内配电气系统图、电气原理图及接线图一份,图纸做两面封塑处理；在低压配电屏每个小间内需有一幅自屏前方观看的接线系统图。接线系统图需做两面封塑处理以兔被尘土污染或年久变色并牢固于小间门的内侧；除配电箱内粘贴外，另外再提供动力配电箱、柜电气原理图及接线图两份。(7)中标人接到电气系统图后，认真阅读图纸说明及特殊标注，做好产品二次图纸深化设计(含箱体外形尺寸)并提交招标人及设
3、计单位审阅：确定同意后再加工生产。(8)所选元器件及配电箱柜应有合格证明及相关检验证书，要求相关主管部门备案的器件，应出具相关检验证书、智能电度表需提供国家计量检测部门出具的鉴定报告，备案资料复印件并加盖生产厂家单位公章。(9)带蓄电池的应急照明箱、柜，应急照明供电时间应大于90分钟；应急照明双电源转换时间小于或等于15秒，安全照明转换时间小于或等于0.5秒。二、主要元器件的选择要求标准产品元器件的选用符合中国电工产品认证委员会的安全认证要求，符合国家现行技术标准的规定，并提供合格证书、3C认证等。投标人应严格按照设计图纸进行报价，并附相应的技术证明材料。所选用的主要电气元器件严格依据设计图纸

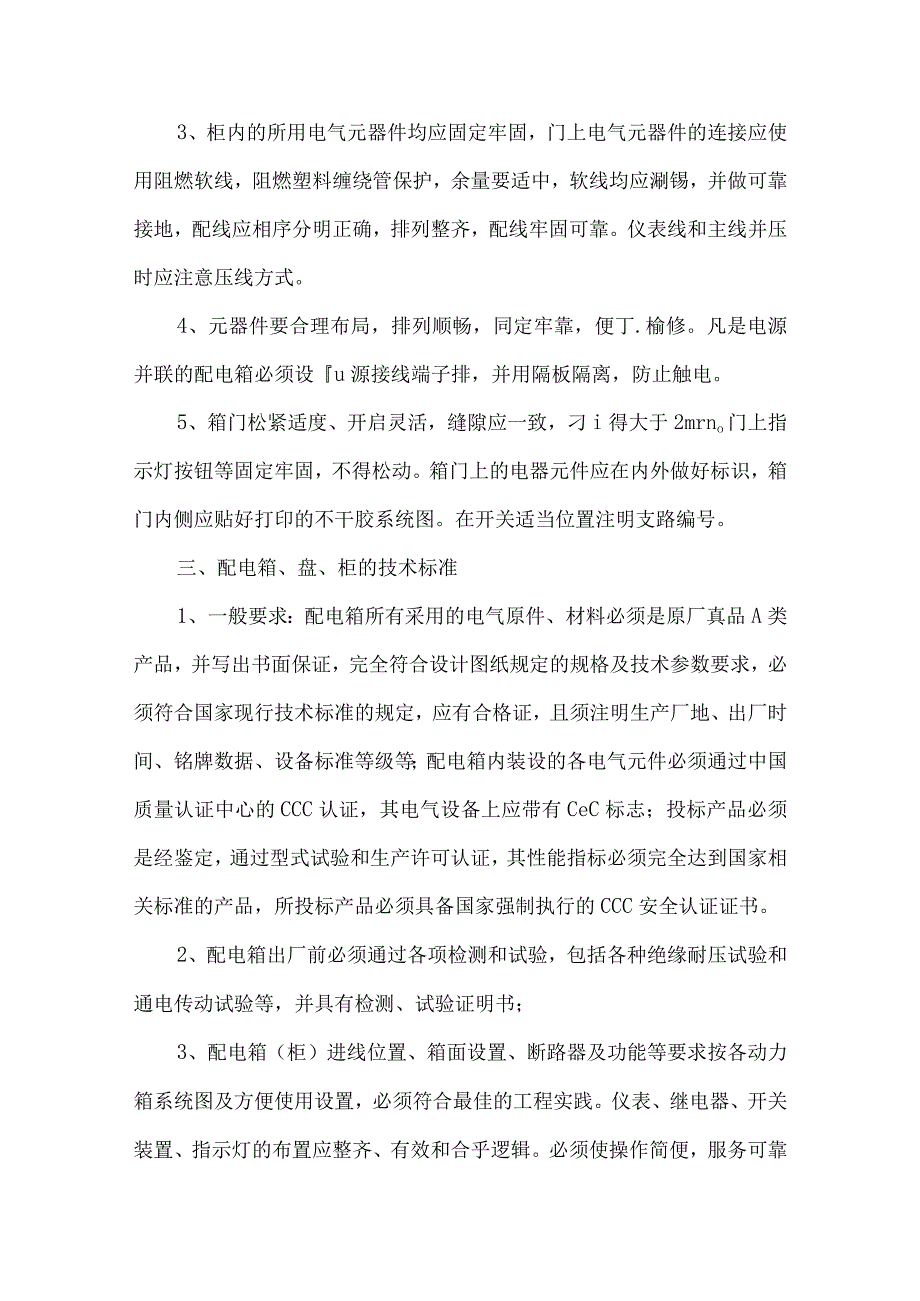

4、及指定品牌，设计图纸未标出品牌的如：按钮、指示灯、转换开关、继电器等应选用优质的合格产品。1、所有指示灯，带灯的控制按钮，选择开关和控制开关适合所用的额定电压及电流。2、灯泡的额定电压须至少高于标称工作电压20%以增加灯泡的寿命至不少于4000小时。3、柜内的所用电气元器件均应固定牢固，门上电气元器件的连接应使用阻燃软线，阻燃塑料缠绕管保护，余量要适中，软线均应涮锡，并做可靠接地，配线应相序分明正确，排列整齐，配线牢固可靠。仪表线和主线并压时应注意压线方式。4、元器件要合理布局，排列顺畅，同定牢靠，便丁.榆修。凡是电源并联的配电箱必须设u源接线端子排，并用隔板隔离，防止触电。5、箱门松紧适度、
5、开启灵活，缝隙应一致，刁i得大于2mrno门上指示灯按钮等固定牢固，不得松动。箱门上的电器元件应在内外做好标识，箱门内侧应贴好打印的不干胶系统图。在开关适当位置注明支路编号。三、配电箱、盘、柜的技术标准1、一般要求：配电箱所有采用的电气原件、材料必须是原厂真品A类产品，并写出书面保证，完全符合设计图纸规定的规格及技术参数要求，必须符合国家现行技术标准的规定，应有合格证，且须注明生产厂地、出厂时间、铭牌数据、设备标准等级等；配电箱内装设的各电气元件必须通过中国质量认证中心的CCC认证，其电气设备上应带有CeC标志；投标产品必须是经鉴定，通过型式试验和生产许可认证，其性能指标必须完全达到国家相关标
6、准的产品，所投标产品必须具备国家强制执行的CCC安全认证证书。2、配电箱出厂前必须通过各项检测和试验，包括各种绝缘耐压试验和通电传动试验等，并具有检测、试验证明书；3、配电箱（柜）进线位置、箱面设置、断路器及功能等要求按各动力箱系统图及方便使用设置，必须符合最佳的工程实践。仪表、继电器、开关装置、指示灯的布置应整齐、有效和合乎逻辑。必须使操作简便，服务可靠和最少维护。4、要求满足环境条件和技术参数及指标、技术先进、生产工艺成熟可靠、结构合理、便于安装和维护，装置内所有元器件和材料应具有阻燃或不燃特性。5、采用柜式结构的，配电柜防护等级不低于国家规定标准。6、配电箱内虚分别设置N,PE母排，N、
7、PE线经母排配出，N、PE线的排列位置应与断路器位置相对应。N、PE排选用材料及制作安装应符合国标要求，连接螺栓应采用内六角螺栓。N、PE排的回路个数应满足出线回路数要求，N、PE排的规格应满足相应载流量要求。7、配电箱、配电柜内电气开关下方应设标志牌，标明出线开关所控支路的名称或编号，并标明电器规格以利安装及维护。并在配电箱、配电柜门的内侧适应位置粘贴本箱、柜的电气系统图及二次原理图。系统图及二次原理图应经过塑封处理。8、配电箱由箱门、箱体、低压元器件（断路器、接触器、继电器等）。箱体整体制作应结构合理，安全可靠。箱内可适应安装各类不同的电器元件，箱内元件安装板可适当调整位置。9、配电箱外壳
8、的防护等级IP42。分别为挂墙式安装、嵌墙式、和落地式安装。各种安装方式均要考虑安装的方便。嵌墙式安装要考虑墙体厚度及盖板配合装修的方便性。打开盖板可直接调节开关及面盖的深度和水平，箱内安装导轨连同开关可调节。落地式安装箱体要具有足够的机械强度。10、由于所处环境恶劣，除满足本技术需求外，需要防潮、防锈、防腐蚀处理，并且箱体材质全部采用优质钢板，防护等级为：IP55。箱俸开门方向，设计联络时定，开启角度2135。箱门设计为内校链，箱门应带锁。箱体内外表面均要求采用静电喷涂，颜色由业主及设计决定（）o照明户箱，设双层门结构，中标单位加工前送一台样品箱（户箱）由甲方确认后封样。11、挂墙式箱体上下
9、均不设敲落孔。暗装箱体外焊接接地扁钢。12、配电箱采用优质冷轧钢板折剪焊接而成。当配电箱长边小于100Omm时，板厚不得小于1.5mm;长边等于或大于100Omm时，板厚不得小于2.OnIm;箱内安装底板采用镀锌钢板2.OmnL户箱做二层防护板。13、在箱内或箱柜门上粘贴牢固的不退色的系统图及必要的二次接线图。14、箱内元器件可采用导轨或固定安装型式，安装应牢固，在额定极限短路电流电动力作用下不应松动、移位、变形等。15、箱体设置可靠的接地汇流排和接线端子，接线端子带防松脱的紧固螺栓用来连接接地导体。接地汇流排和接线端子置于箱体底部,过门接地线应满足经常开关门的要求。当裸铜地线在箱、柜内有可能
10、与带电部位接触时用绝缘管加以保护。16、配电箱的接地汇流排上的螺栓采用热镀锌材质。17、配电箱内部二次线路均采用铜芯阻燃线，线径按规范要求确定。各回路导线敷设必须整齐，并均匀地固定，用尼龙电缆扎带整齐地紧束，敷设于槽或软管内，所选用的导线、尼龙扎带、支撑架、防护板、塑料线槽等均为阻燃型。各箱柜的二次线与一次线应严格分开,二次线应按控制原理图做好标记。18、根据系统主回路进线规格及根数，配置所需的主进电缆转接排母排。3.4.3.3箱内应设置N线及PE线端子板（排）及安装条，零线和保护地线经汇流排配出。在每个端子排上至少需提供10%备用接线端子，但不少于两个。19、配电箱内及箱面电气设备元件布置，
11、以及电气接线均应符合国家现行技术标准和市质监总站的要求；电度表箱结构型式应由供电部门认可，电气间隙及爬电距离符合规范要求。配电箱（柜）内接线整齐，回路编号齐全，开关动作灵活可靠，标识正确、牢固，电路的布置要安全可靠，便于操作、维护；照明箱为暗配线。20、各开关下留有标明用电回路名称的标签框，内容由中标人根据图纸所示标记好，为计算机打印，包括备用回路；21、低压接地系统采用TN-S系统，三相五线制配置，母绒或母排规格应严格按照规范要求选用。柜体中门、框架及安装板等与接地间应具有良好的导电连续性，以保证操作安全。柜体、柜门、及二次板要有专用接地端子，并做好标识，以涮锡软铜线直接与PE排连接，接地螺
12、丝采用内六角。22、供应商提供的产品必需做出厂试验检测，现场验收试验在安装结束后进行，现场试验应按国家、行业和当地供电部门的相关标准规范执行。四、接线要求：1、接线必须严格控制核对相位、相序；出厂前必须做联动试验，合格后方可出厂。如进线开关为多进线同时压接，中标人必须在空间和接线上给予充分考虑。2、配线应考虑多条电缆、母线与断路器的连接和进线方式。如断路器不能满足两条电缆进线或出线的以及系统图为两条或以上的应考虑在柜内加装11接，11接端子排要做绝缘挡板隔离。3、配电箱、柜内的相线、零线端子和接地端子的数量应确保一线一个。相线母排、零线母排、接地母排规格型号符合国标和进线主线相匹配的要求，当进
13、线主线规格与开关不相匹配时，应采取有效措施满足主线接线的要求。4、柜内的电气间隙、爬电距离和电气间隙距离应符合相关标准要求，如电气间隙、爬电距离在电检时满足不了要求，所有损失均由中标人负责。外形尺寸和安装方式，待合设计、国家标准及地方法规要求；5、提供相配套的与PE排及柜基础进行连接的穿套黄蜡管的镀锡裸铜软编织带。柜与基础型钢应用镀锌螺栓连接，且防松零件齐全;柜内接线整齐，网路编号齐全，标识正确；五、标识要求：1、一次、二次系统图均需采用箱门内侧应贴好电脑打印的系统图。不干胶塑料膜塑封制作，粘贴于配电箱、柜的箱柜门的内侧，须做到所有电气元器件、附件均应有明显的代号标识，标识应符合图纸中的代号并
14、为印刷体，标识表面有防止脏损的防护层，标识应牢固粘贴在元件的显著位置（发热元件除外）。2、所有二次控制线均应有线号标记，线号用白色线号管烫印黑色号码，并有效固定在导线端头上。所有门板元件应所供设备名称及其操作功能标识，标识为印刷体，标明支路号及相应的控制对象，并能够牢固固定在门板元件下方。门板元件按T艺流程排列。3、每台配电箱（柜）应具有不锈钢或铝制抛光设备铭牌，铭牌中的箱（柜）号应与设计图纸编号一致，钾接在箱门上方。4、铭牌应字迹清晰、经久耐用，铭牌上应标有制造厂名称、设备出厂日期、编号、型号、额定参数。特别说明：中标人必须保证产品能够通过国家质检部门及北京供电局验收。六、规范、行业标准配电
15、箱柜的设计、生产、安装和检验必须满足国家、地方、行业标准，及国家主管部门相关规定，采用的所有元器件、箱体必须符合国家相关电气验收标准。主要适用标准及规范包括但不限于下列文件:GB50054-2011低压配电装置设计规范GB/T14048-2002低压开关设备和控制设备GB7251.1-2005低压成套开关设备GB7251.2-2005低压成套开关设备GB7251.3-2005低压成套开关设备GB/T14048.卜2006低压开关设备和控制设备GB50303-2002建筑电气工程施工质量验收规范GB/T18460.3-2001预付费电度表GB/T17215-20021级和2级静止式交流有功电能表DL/T614-2007多功能电能表GB50325-2001民用建筑工程室内环境污染控制规范GB50210-2001建筑装饰装修工程质量验收规范GB50300-2001建筑工程施工质量验收统一标准GB/T16935.1-2008低压系统内设备的绝缘配合GB8871-2001交流接触器节电器GB9466低压成套开关设备基本试验方法GB4942.2低压电器外壳防护等级GB50150-2006电气装置安装工程电气设备交接试验标准GB50171-2006电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50254-2006电气装置安装工程低压电器施工及验收规范GB50172-20
