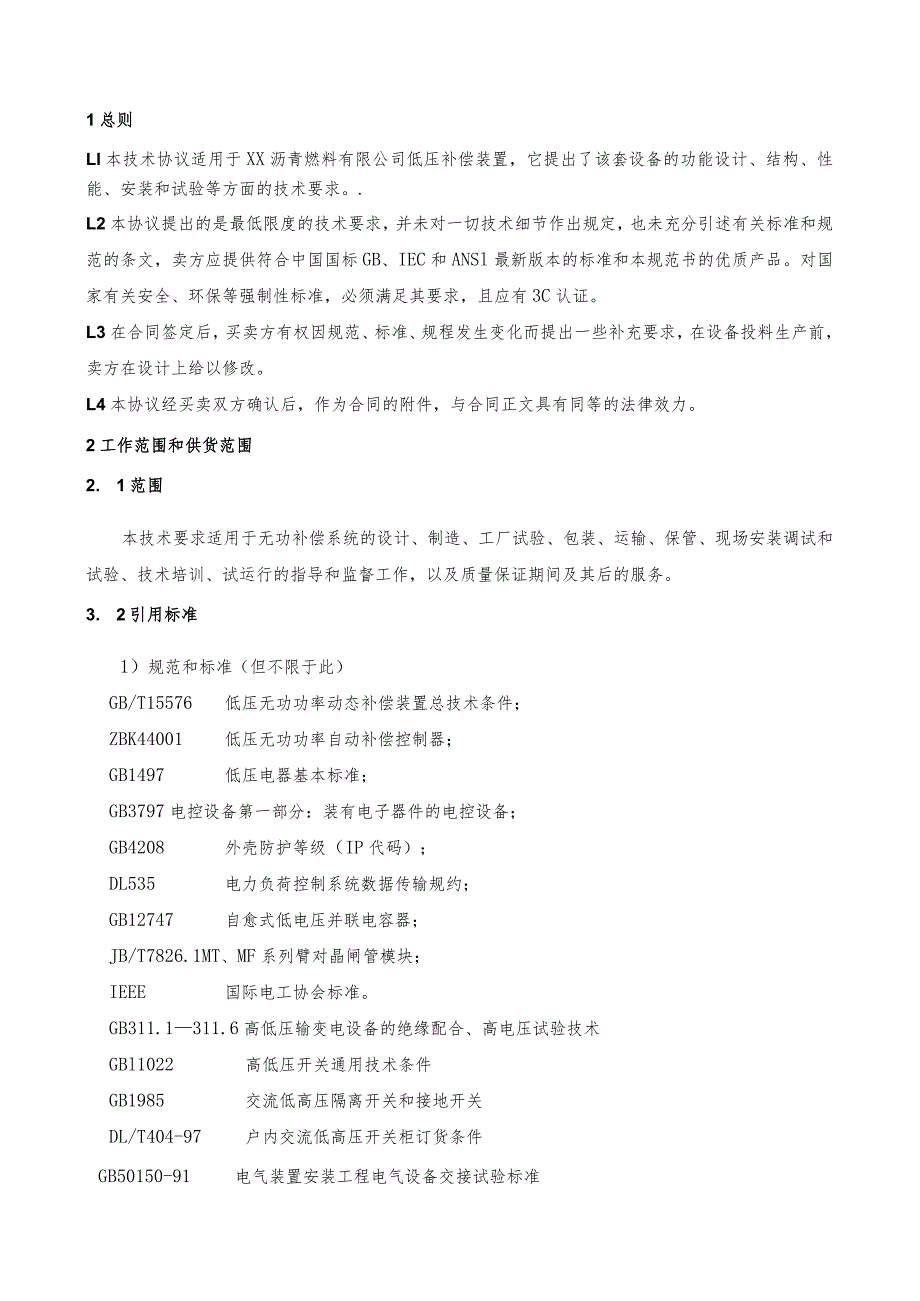

1、XX沥青燃料有限公司XX变电所X深加工装置、WSA硫酸装置低压补偿装置TSC-0.4-250技术规范书XX沥青燃料有限公司二OXX年X月1总则Ll本技术协议适用于XX沥青燃料有限公司低压补偿装置，它提出了该套设备的功能设计、结构、性能、安装和试验等方面的技术要求。.L2本协议提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合中国国标GB、IEC和ANSl最新版本的标准和本规范书的优质产品。对国家有关安全、环保等强制性标准，必须满足其要求，且应有3C认证。L3在合同签定后，买卖方有权因规范、标准、规程发生变化而提出一些补充要求，在设备投料生产
2、前，卖方在设计上给以修改。L4本协议经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。2工作范围和供货范围2. 1范围本技术要求适用于无功补偿系统的设计、制造、工厂试验、包装、运输、保管、现场安装调试和试验、技术培训、试运行的指导和监督工作，以及质量保证期间及其后的服务。3. 2引用标准1）规范和标准（但不限于此）GB/T15576低压无功功率动态补偿装置总技术条件；ZBK44001低压无功功率自动补偿控制器；GB1497低压电器基本标准；GB3797电控设备第一部分：装有电子器件的电控设备；GB4208外壳防护等级（IP代码）；DL535电力负荷控制系统数据传输规约；GB127
3、47自愈式低电压并联电容器；JB/T7826.1MT、MF系列臂对晶闸管模块；IEEE国际电工协会标准。GB311.1311.6高低压输变电设备的绝缘配合、高电压试验技术GBl1022高低压开关通用技术条件GB1985交流低高压隔离开关和接地开关DL/T404-97户内交流低高压开关柜订货条件GB50150-91电气装置安装工程电气设备交接试验标准GB50171-92电气装置工程盘、柜及二次回路结线施工及验收规范2）除非另作特殊规定，所有设备都必须满足最新版本的国标、电力系统行业及IEC标准，包括在投标时已生效的任何修改和补充。3）上述标准和规范仅规定了最低要求，只要供方认为有必要且经需方认可

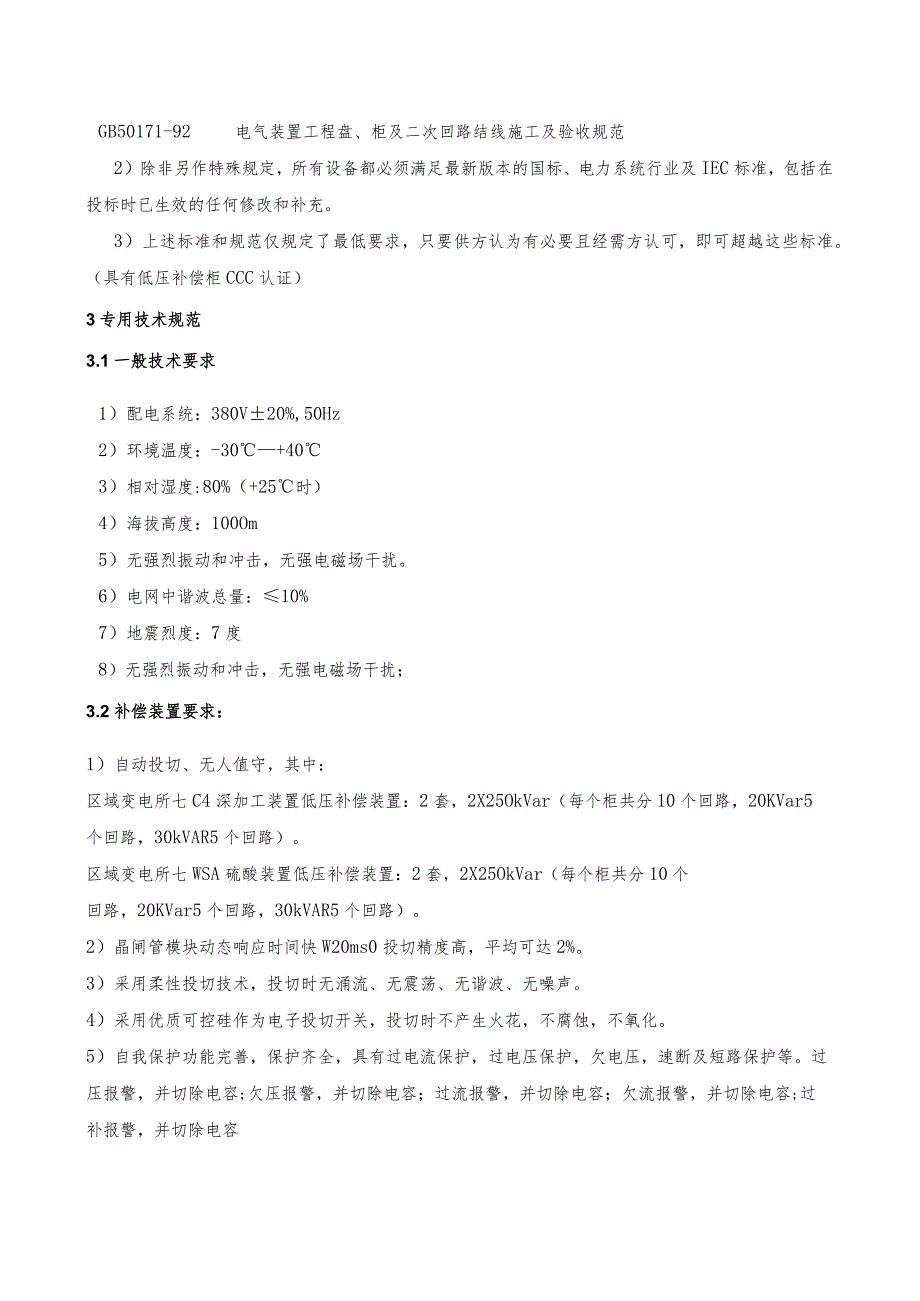

4、，即可超越这些标准。（具有低压补偿柜CCC认证）3专用技术规范3.1一般技术要求1）配电系统：380V20%,50Hz2）环境温度：-30+403）相对湿度:80%（+25时）4）海拔高度：100Om5）无强烈振动和冲击，无强电磁场干扰。6）电网中谐波总量：10%7）地震烈度：7度8）无强烈振动和冲击，无强电磁场干扰；3.2补偿装置要求：1）自动投切、无人值守，其中：区域变电所七C4深加工装置低压补偿装置：2套，2X25OkVar（每个柜共分10个回路，20KVar5个回路，30kVAR5个回路）。区域变电所七WSA硫酸装置低压补偿装置：2套，2X25OkVar（每个柜共分10个回路，20KV
5、ar5个回路，30kVAR5个回路）。2）晶闸管模块动态响应时间快W20ms0投切精度高，平均可达2%。3）采用柔性投切技术，投切时无涌流、无震荡、无谐波、无噪声。4）采用优质可控硅作为电子投切开关，投切时不产生火花，不腐蚀，不氧化。5）自我保护功能完善，保护齐全，具有过电流保护，过电压保护，欠电压，速断及短路保护等。过压报警，并切除电容;欠压报警，并切除电容；过流报警，并切除电容；欠流报警，并切除电容;过补报警，并切除电容6）整套装置具有高可靠性和免维护性，操作简单。自动化程度高，能快速的根据负荷波动情况，一次到位的补偿无功。7）电容器电压：0.48kV,功耗W0.5WKvar（含放电电阻）
6、，放电安全：从电压峰值降至50V,放电时间小于3min;实测与额定值之差误差小于05%.具有良好的自愈性和耐涌流能力，电容器外壳防腐处理，电容器外形美观不掉漆，抗腐蚀，电容芯棒无弯曲、滑扣，外壳无变形，无锈蚀。8）串联（电抗率由厂家填写）的电抗器。3.3 过电压、过电流能力1）装置允许在LlUN下长期运行；2）装置允许在1.3IN下长期运行。3.4 .防护1）外壳防护等级：IP33；2 ）绝缘电阻25OOMQ,湿热条件下25MQ。3 .5补偿容量及型号、方式、投切开关1）补偿容量分别为：25OkVar4套，每套1面GGD柜，800800X2200颜色与现场其它柜体一致2）补偿方式：三相共补，三
7、角形接线。3）投切开关：可控硅。4控制器的功能1）功率因数适时显示2）过欠电压值、目标功率因数、延时时间、控制路数和电流的变比值可根据具体要求设置；3）投切延时：0999秒可调4）电压测量精度：0.5%电流测量误差：0.5%无功测量误差：1.0%功率因数：精度0.5级5保护接地：柜体内专设接地螺钉，柜体任一处、电器元件金属外壳与接地螺钉间电阻W0.1。6售后服务1）供方派人到需方的现场指导低压电气设备的安装，供方亲自进行调试，指导安装调试标定至验收结束。2）供方对所供设备进行主动的、及时的、有效的售后服务。3）售后服务电话24小时响应，法人委托人的电话从早7：OO至晚7：00响应，值班电话24
8、小时响应，无节假日，来人服务48小时内到达需方现场。7试验产品的试验应符合国家及机械部、电力部有关规范标准的要求；以下试验项目为买方提出的最低要求：1）机械、电气操作试验；2）保护电路正确性检查；3）功能单元互换性检查；4）工频耐压试验。8供货范围、规格、数量1）共4左，单杰（250kVAR）元件主要设备清单由厂真写：（其它按图纸要求）主要配置元件单位（业主要求）1电容器BKMJO.48-20-3BKMJO.48-30-3台55西安西电电力电容器有限公司2电抗器厂家填写厂家填写厂家填写厂家填写3可控硅厂家填写只厂家填写厂家填写4开关G系列台厂家填写北京人民电器厂有限公司5控制器厂家填写台厂家填
