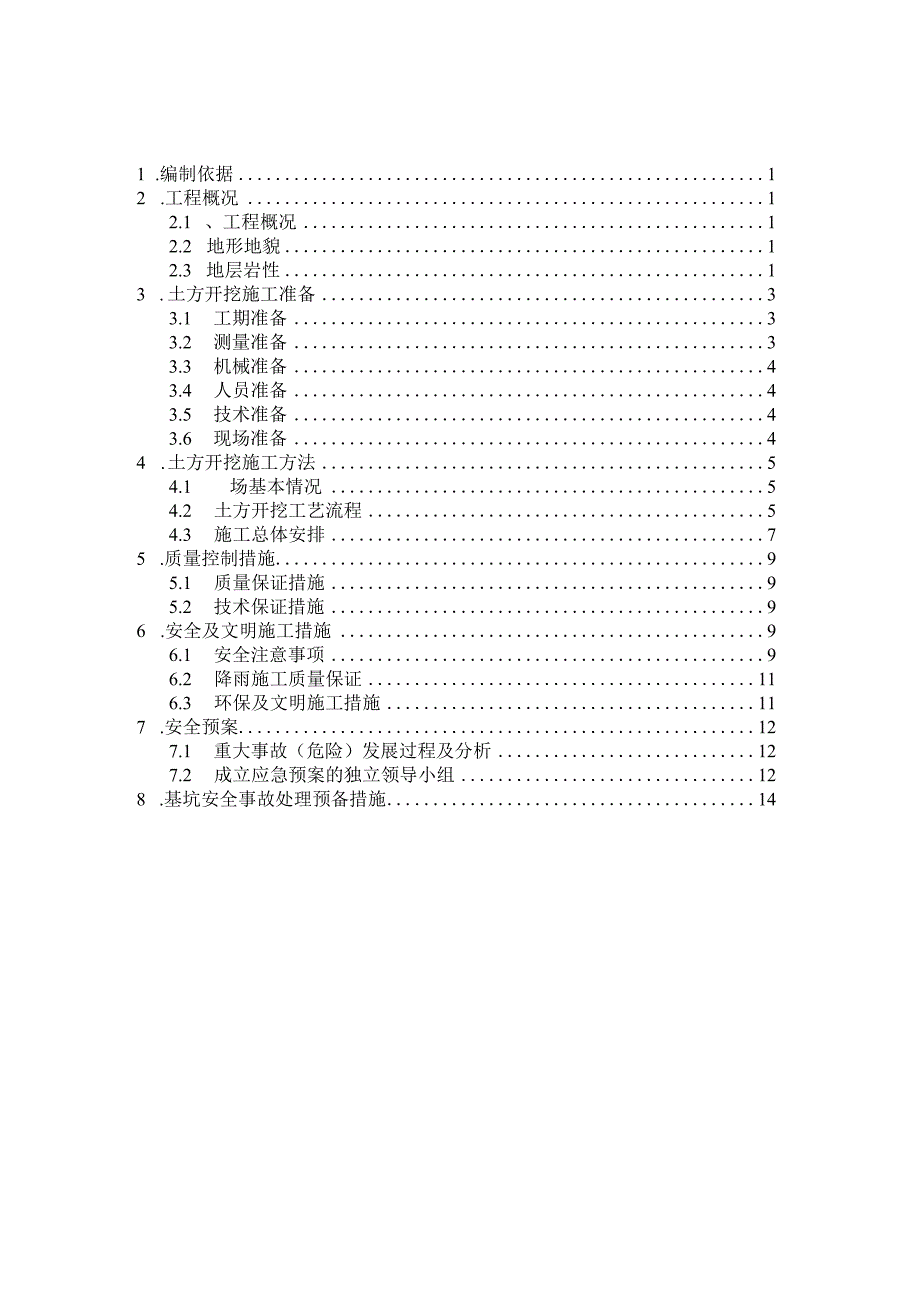

土方工程施工方案.docx_第1页
第1页 / 共15页

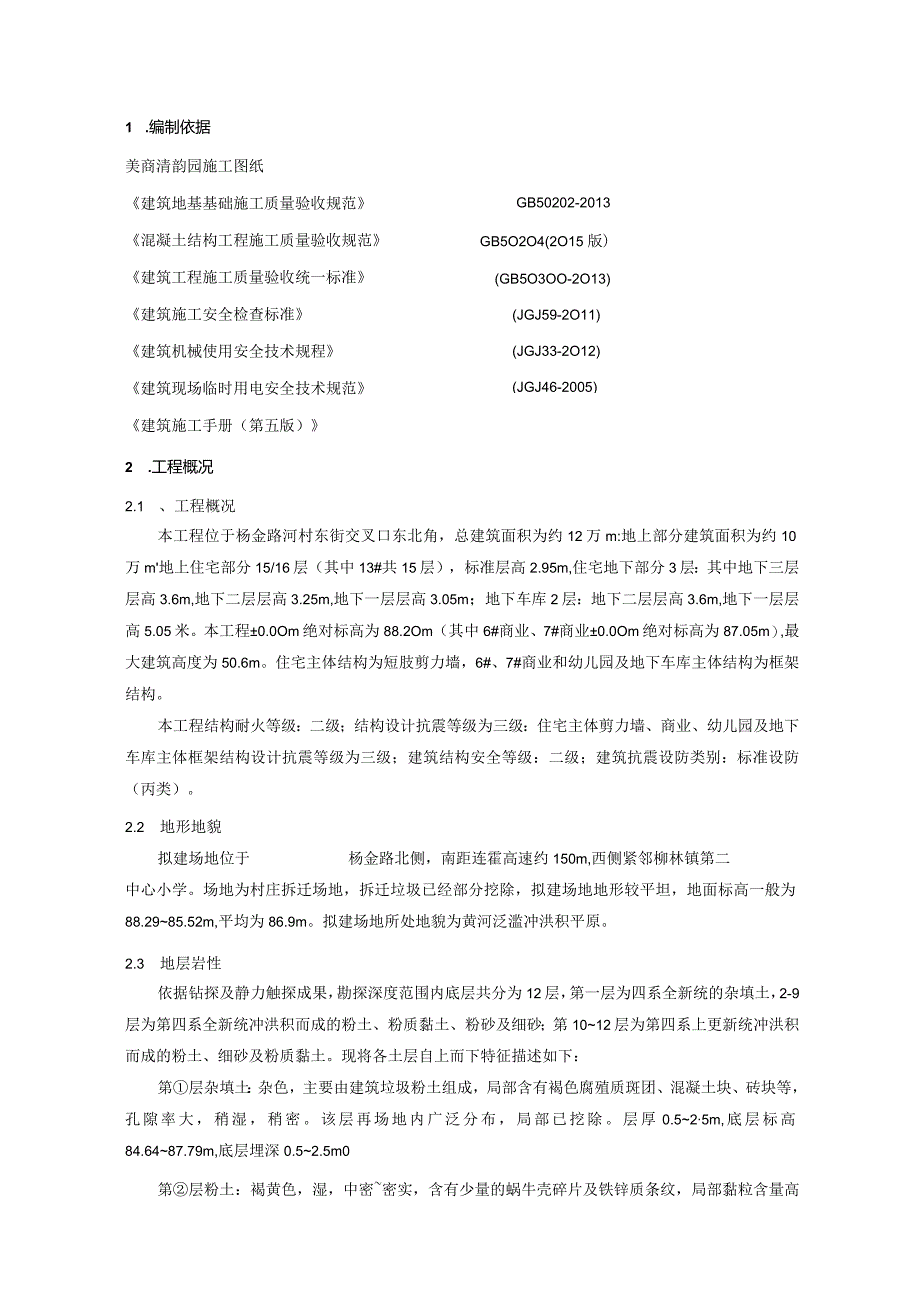

土方工程施工方案.docx_第2页
第2页 / 共15页

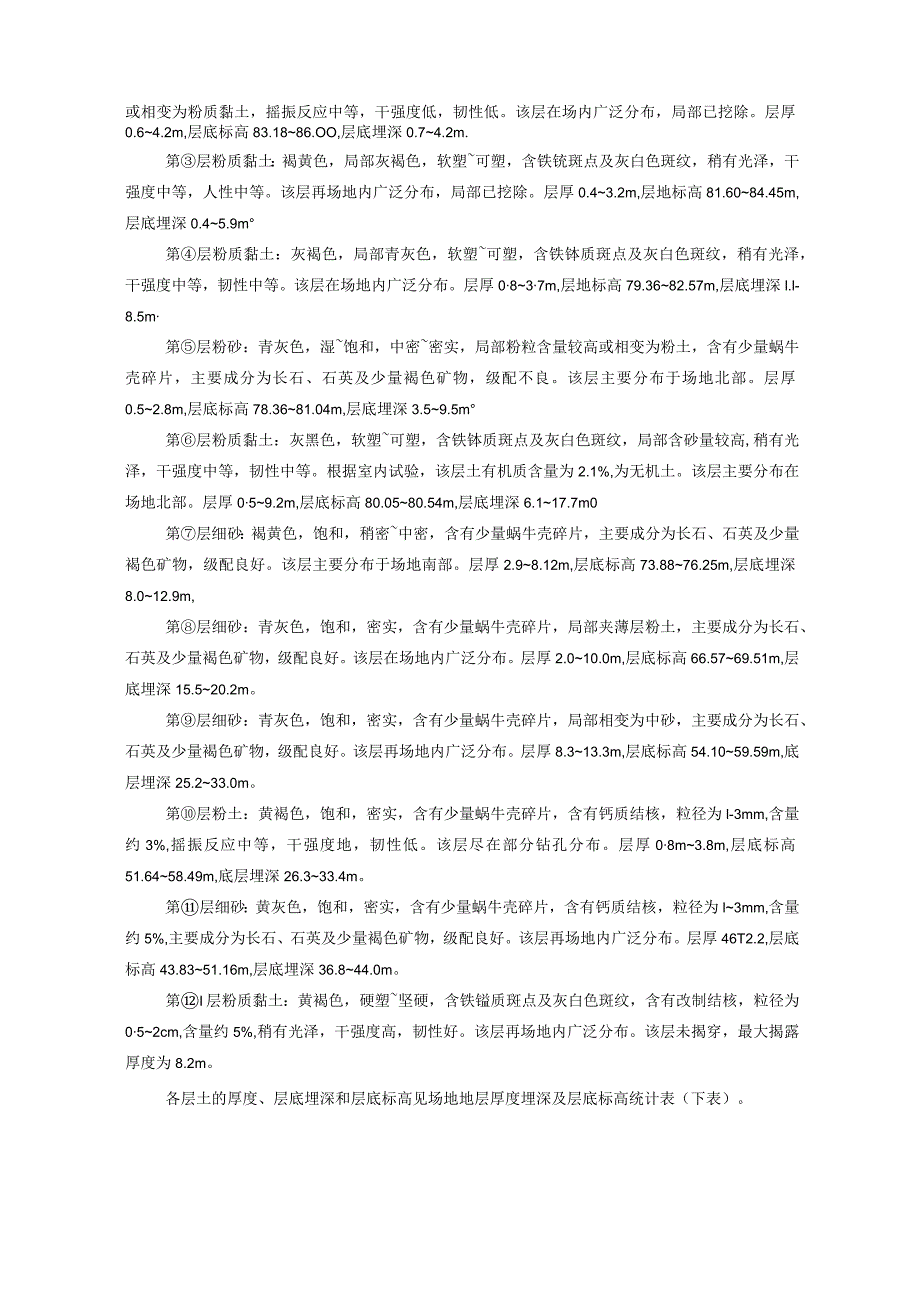

土方工程施工方案.docx_第3页
第3页 / 共15页
土方工程施工方案.docx_第4页
第4页 / 共15页
土方工程施工方案.docx_第5页
第5页 / 共15页
土方工程施工方案.docx_第6页
第6页 / 共15页
土方工程施工方案.docx_第7页
第7页 / 共15页
土方工程施工方案.docx_第8页
第8页 / 共15页
土方工程施工方案.docx_第9页
第9页 / 共15页
土方工程施工方案.docx_第10页
第10页 / 共15页
亲,该文档总共15页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《土方工程施工方案.docx》由会员分享,可在线阅读,更多相关《土方工程施工方案.docx(15页珍藏版)》请在第壹文秘上搜索。

1、1 .编制依据12 .工程概况12.1 、工程概况12.2 地形地貌12.3 地层岩性13 .土方开挖施工准备33.1 工期准备33.2 测量准备33.3 机械准备43.4 人员准备43.5 技术准备43.6 现场准备44 .土方开挖施工方法54.1 场基本情况54.2 土方开挖工艺流程54.3 施工总体安排75 .质量控制措施95.1 质量保证措施95.2 技术保证措施96 .安全及文明施工措施96.1 安全注意事项96.2 降雨施工质量保证116.3 环保及文明施工措施117 .安全预案127.1 重大事故(危险)发展过程及分析127.2 成立应急预案的独立领导小组128 .基坑安全事故处

2、理预备措施141 .编制依据美商清韵园施工图纸GB50202-2013GB5O2O4(2O15 版)(GB5O3OO-2O13)(JGJ59-2O11)(JGJ33-2O12)(JGJ46-2005)建筑地基基础施工质量验收规范混凝土结构工程施工质量验收规范建筑工程施工质量验收统一标准建筑施工安全检查标准建筑机械使用安全技术规程建筑现场临时用电安全技术规范建筑施工手册(第五版)2 .工程概况2.1 、工程概况本工程位于杨金路河村东街交叉口东北角,总建筑面积为约12万m:地上部分建筑面积为约10万m地上住宅部分15/16层(其中13#共15层),标准层高2.95m,住宅地下部分3层:其中地下三层

3、层高3.6m,地下二层层高3.25m,地下一层层高3.05m;地下车库2层:地下二层层高3.6m,地下一层层高5.05米。本工程0.0Om绝对标高为88.2Om(其中6#商业、7#商业0.0Om绝对标高为87.05m),最大建筑高度为50.6m。住宅主体结构为短肢剪力墙,6#、7#商业和幼儿园及地下车库主体结构为框架结构。本工程结构耐火等级:二级;结构设计抗震等级为三级:住宅主体剪力墙、商业、幼儿园及地下车库主体框架结构设计抗震等级为三级;建筑结构安全等级:二级;建筑抗震设防类别:标准设防(丙类)。2.2 地形地貌拟建场地位于杨金路北侧,南距连霍高速约150m,西侧紧邻柳林镇第二中心小学。场地

4、为村庄拆迁场地,拆迁垃圾已经部分挖除,拟建场地地形较平坦,地面标高一般为88.2985.52m,平均为86.9m。拟建场地所处地貌为黄河泛滥冲洪积平原。2.3 地层岩性依据钻探及静力触探成果,勘探深度范围内底层共分为12层,第一层为四系全新统的杂填土,2-9层为第四系全新统冲洪积而成的粉土、粉质黏土、粉砂及细砂;第1012层为第四系上更新统冲洪积而成的粉土、细砂及粉质黏土。现将各土层自上而下特征描述如下:第层杂填土:杂色,主要由建筑垃圾粉土组成,局部含有褐色腐殖质斑团、混凝土块、砖块等,孔隙率大,稍湿,稍密。该层再场地内广泛分布,局部已挖除。层厚0.525m,底层标高84.6487.79m,底

5、层埋深0.52.5m0第层粉土:褐黄色,湿,中密密实,含有少量的蜗牛壳碎片及铁锌质条纹,局部黏粒含量高或相变为粉质黏土,摇振反应中等,干强度低,韧性低。该层在场内广泛分布,局部已挖除。层厚0.64.2m,层底标高83.1886.OO,层底埋深0.74.2m.第层粉质黏土:褐黄色,局部灰褐色,软塑可塑,含铁铳斑点及灰白色斑纹,稍有光泽,干强度中等,人性中等。该层再场地内广泛分布,局部已挖除。层厚0.43.2m,层地标高81.6084.45m,层底埋深0.45.9m第层粉质黏土:灰褐色,局部青灰色,软塑可塑,含铁钵质斑点及灰白色斑纹,稍有光泽,干强度中等,韧性中等。该层在场地内广泛分布。层厚083

6、7m,层地标高79.3682.57m,层底埋深l.l-8.5m第层粉砂:青灰色,湿饱和,中密密实,局部粉粒含量较高或相变为粉土,含有少量蜗牛壳碎片,主要成分为长石、石英及少量褐色矿物,级配不良。该层主要分布于场地北部。层厚0.52.8m,层底标高78.3681.04m,层底埋深3.59.5m第层粉质黏土:灰黑色,软塑可塑,含铁钵质斑点及灰白色斑纹,局部含砂量较高,稍有光泽,干强度中等,韧性中等。根据室内试验,该层土有机质含量为2.1%,为无机土。该层主要分布在场地北部。层厚059.2m,层底标高80.0580.54m,层底埋深6.117.7m0第层细砂:褐黄色,饱和,稍密中密,含有少量蜗牛壳碎

7、片,主要成分为长石、石英及少量褐色矿物,级配良好。该层主要分布于场地南部。层厚2.98.12m,层底标高73.8876.25m,层底埋深8.012.9m,第层细砂:青灰色,饱和,密实,含有少量蜗牛壳碎片,局部夹薄层粉土,主要成分为长石、石英及少量褐色矿物,级配良好。该层在场地内广泛分布。层厚2.010.0m,层底标高66.5769.51m,层底埋深15.520.2m。第层细砂:青灰色,饱和,密实,含有少量蜗牛壳碎片,局部相变为中砂,主要成分为长石、石英及少量褐色矿物,级配良好。该层再场地内广泛分布。层厚8.313.3m,层底标高54.1059.59m,底层埋深25.233.0m。第层粉土:黄褐

8、色,饱和,密实,含有少量蜗牛壳碎片,含有钙质结核,粒径为l-3mm,含量约3%,摇振反应中等,干强度地,韧性低。该层尽在部分钻孔分布。层厚08m3.8m,层底标高51.6458.49m,底层埋深26.333.4m。第层细砂:黄灰色,饱和,密实,含有少量蜗牛壳碎片,含有钙质结核,粒径为l3mm,含量约5%,主要成分为长石、石英及少量褐色矿物,级配良好。该层再场地内广泛分布。层厚46T2.2,层底标高43.8351.16m,层底埋深36.844.0m。第I层粉质黏土:黄褐色,硬塑坚硬,含铁镒质斑点及灰白色斑纹,含有改制结核,粒径为052cm,含量约5%,稍有光泽,干强度高,韧性好。该层再场地内广泛

9、分布。该层未揭穿,最大揭露厚度为8.2m。各层土的厚度、层底埋深和层底标高见场地地层厚度埋深及层底标高统计表(下表)。层号厚度最小值(米)厚度最大值(米)厚度平均值(米)底层埋深最小值(米)底层埋深最大值(米)底层埋深平均值(米)底层标高最小值(米)底层标高最大值(米)底层标高平均值(米)数据个数0.502.501.170.502.501.1784.6587.7986.33560.604.201.900.704.202.6083.1886.0084.58840.403.201.570.405.903.3681.6084.4582.981260.803.701.771.108.505.0079.

10、3682.5781.261290.502.801.463.509.507.6178.3681.0479.71440.509.204.546.1017.7012.2570.0580.5475.21442.908.126.008.0012.9010.4373.8876.2575.24902.0010.007.4015.5020.2018.5166.5769.5167.741318.3013.3011.7225.2033.0030.3254.1059.5956.02850.803.802.5326.3036.4031.9851.6458.4853.36364.612.208.3436.8044.00

11、40.1543.8451.1646.4131Q该层再本次勘察过程中未被揭穿,最大揭露厚度为8.2m。3 .土方开挖施工准备3.1 工期准备应业主抢工要求及现场条件,测出场地现有高程,进行合理化安排机械开挖出土。3.2 测量准备根据规划设定的控制点,引测出便于施工中随时利用的控制点,作为施工期间保留控制点。使用全站仪进行布设场区平面控制网(主轴线控制网),使用全站仪定出基坑外边线,用石灰粉在原有场地内做标注,并请工程师和监理单位进行验点复线。水平标高控制点严格按照测量施工方案执行,根据建设单位提供的高程控制基准点,沿现场周边均匀引测标高控制点到固定的建筑物上,作为施工时标高控制点。自检合格后报请

12、监理验收。平面控制应先从整体考虑,遵循先整体、后局部,高精度控制的原则。选点应选在通视条件良好、安全、易保护的地方。3.3、机械准备序号机械名称型号单位数量备注1挖掘机330台5土方开挖2运土车15m3辆16土方倒运3潜水泵100QW80-20-11(山东)台6雨季基坑排水拟配备的试验和检测仪器设备表序号设备名称型号规格数量国别产地制造年份用途1全站仪徒卡1瑞士最新施工定点2水准仪DSZ21苏州最新施工放线3经纬仪TOPCON1日本最新施工放线3.4 人员准备序号工种人数备注1管理人员2现场管理及协调2测量员2放开挖线、标高测量、轴线3司机6土方运输4力工30人工清槽3.5 技术准备项目管理机

13、构在开工前首先进行施工图纸的认知和施工现场周边、地下环境的详细调查工作,明确地卜.电缆、水管等管网线路布设情况。调研施工场地工程地质条件,选择适合的技术控制方法。制定适用于本工程并满足施工设计图纸要求的施工技术措施。认真研究并完善施工方案,确定合理的施工顺序,对重点的施工技术要求较高部位进行细致分析,制定备用方案和完善保证措施。技术部除按规定对工程部进行方案、措施交底外,由工程部向土方开挖施工人员、回填土操作人员进行方案、质量、安全措施交底。3.6 现场准备完成场地布置及办公区施工区的设立及划分,设置安全文明施工标志。构建完善施工工人生活区,完成水电接驳工作。同时由于施工现场水位埋深在3508

14、.86m之间,标高在79.3O8O.73m之间,平均水位标高80.07m,土方开挖施工前应根据实际开挖顺序进行降水施工工作,保证土方开挖时地下水位在开挖标高以下。4 .土方开挖施工部署安排4.1 场基本情况工程现场施工区土方已开挖至标高约3.00m,计划剩余土方分三层开挖。由于现场施工工期紧张,尽快为后续工程施工创造出良好的工作面是土方工程的关键之所在。要保证在计划工期内完成土方开挖施工,必须有序施工,为了保证土方开挖的顺利进行,防止塌方等不利现象的发生,我们采用土方开挖与护坡施工交替进行的办法。同时将整个72分为两个大区,每个大区又分为三个小区,以售楼处、9#、12#楼所在区域为先行施工区域以保证节点工期顺利实现。4.2 土方开挖总体顺序施工区域I-H一层土方开挖一施工区域I11二层土方开挖、施工区域I-I一层土方开挖、施工区域I山一
